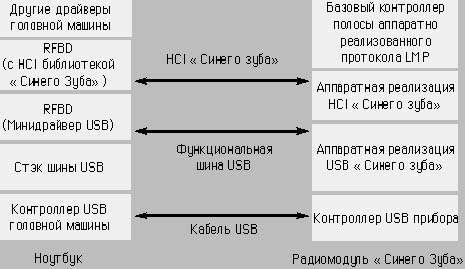

Рис. 1. Транспортный слой HCI USB
Требования со стороны интерфейса универсальной последовательной шины USB к аппаратуре Bluetooth

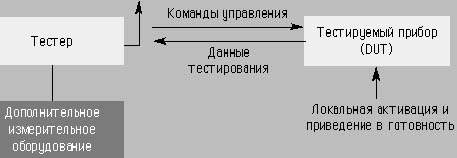

Рис. 2. Конфигурация для тестового режима Bluetooth

Вернуться к статье


Рис. 4. Основные функциональные блоки Bluetooth

Вернуться к статье

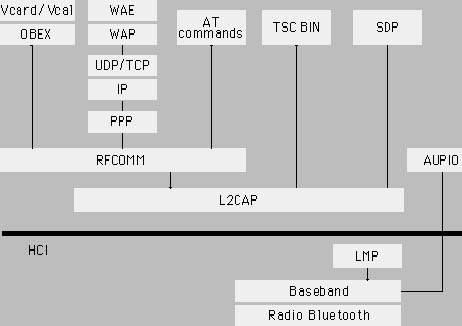

Рис. 6. Стек протоколов Bluetooth
При работе устройств Bluetooth используются специфические протоколы и общие, используемые в различных телекоммуникационных системах, которые образуют стек протоколов
Vcard/Vcal — соглашение о внутреннем представлении объектов деловых карточек и календарных объектов;
OBEX — протокол обмена объектами Object Exchange Protocol;
WAE — среда беспроводных приложений Wireless Application Environment;
WAP — протокол беспроводных приложений Wireless Application Protocol;
UDP — протокол дейтаграмм пользователя User Datagram Protocol;
TCP — протокол передачи транспортного уровня Transport Control Protocol;
PPP — протокол точка-точка Point-to-Point Protocol;
RFCOMM — протокол эмуляции последовательного канала;
AT-command — модемные команды;
TCS BIN — спецификация телефонного управления Telephony Control Specification;
SDP — протокол обнаружения услуг Service Detection Protocol;
L2CAP — протокол управления логическими подключениями и адаптацией Logical Link Control and Adaptation Protocol;
LMP — протокол диспетчера подключений Link Manager Protocol;
HCI — интерфейс с контроллером головной машины Host Controller Interface

Вернуться к статье

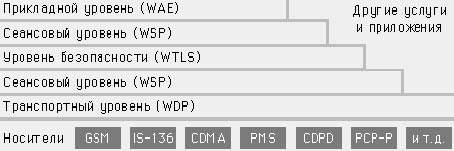

Рис. 7. Протокольный стек WAP
WAE — среда беспроводных приложений (Wireless Application Environment);
WSP — протокол беспроводного сеанса (Wireless Session Protocol);
WTR — протокол беспроводных транзакций (Wireless Transaction Protocol);
WTLS — безопасность уровня беспроводных транзакций (Wireless Transaction Level Security);
WDP — транспортный уровень;
CDMA — множественный доступ с разделением кода (Code Division Multiple Access); стандартизован в 1993 году Американской телекоммуникационной промышленной ассоциацией в виде стандарта IS-95;
CDPD — пакетная передача данных в сотовых сетях (Cellular Digital Packet Data). Эта цифровая технология для передачи пакетных данных через эфир использует ту же инфраструктуру, что и сама сотовая связь (19,2-килобитные каналы для передачи голоса), вставляя пакетные данные в перерывах между разговорами.
