Платы с интегрированным процессором появились на рынке довольно давно. Основной областью их применения были POS-терминалы, а также другие устройства, для которых не требовалось особых вычислительных мощностей. Тем не менее многие энтузиасты использовали их и для других целей — одни строили HTPC, для других основной задачей были CarPC, в общем, платы производились и продавались. Вот только выбор был весьма невелик, да и производительность оставляла желать лучшего.

С появлением новой платформы Intel Bay Trail-D ситуация начала изменяться в лучшую сторону. Дело в том, что процессоры на архитектуре Silvermont отличаются не только низким тепловыделением, но и относительно неплохим быстродействием, позволяющим проигрывать видеофильмы с высоким разрешением и даже запускать некоторые игровые приложения.

Главной особенностью этих процессоров является дизайн, позволяющий объединить на одном кристалле все то, что раньше входило в состав чипсета, а именно, процессорные и графические ядра, контроллер оперативной памяти и других интерфейсов.

Еще одно преимущество таких решений заключается в том, что за совсем небольшую цену пользователь получает практически готовое решение, которое можно использовать в самодельных NAS, домашних серверах, торрент-качалках, да и просто для создания миниатюрного и недорого ПК.

Мы решили рассмотреть четыре системные платы формата mini-ITX на базе платформы Intel Bay Trail-D и оценить возможность их использования в составе небольшого ПК.

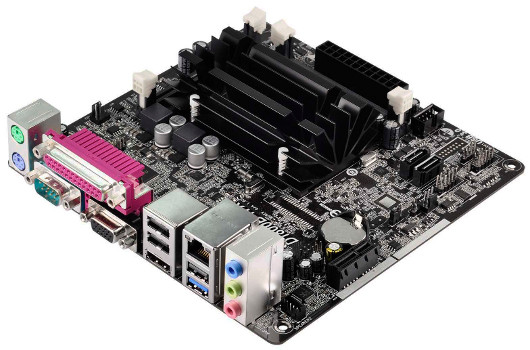

Intel в миниатюре: Тестирование системных плат на базе Bay Trail-DASRock D1800B-ITX (средняя цена — 4200 руб.)

Компания ASRock стремится представить платы для разных сегментов рынка, наиболее полно охватывая все направления и включая оборудование для создания недорогих мини-ПК.

Intel в миниатюре: Тестирование системных плат на базе Bay Trail-D

Модель D1800B-ITX, предоставленная для проведения тестирования, не относится к топовой линейке. Тем не менее упаковка не вызывает никаких нареканий. Плата поставляется в серой коробке со строгим, но симпатичным оформлением. На лицевой стороне нет ничего лишнего: сверху — название модели, снизу — логотипы поддерживаемых технологий и рисунок, напоминающий о технологиях A-Style.

Комплектация обычная — краткая инструкция, DVD с драйверами и ПО, планка-заглушка на заднюю панель корпуса и пара SATA-шлейфов.

Для подключения накопителей плата несет на себе два порта SATA-III (6 Гбит/с), за работу которых отвечает набор системной логики. В плане слотов расширения все также невесело — есть лишь единственный разъем PCI-E х1.

Система охлаждения пассивная, что обеспечивается низким тепловыделением процессора и массивным радиатором, закрепленным пластиковыми защелками.

Intel в миниатюре: Тестирование системных плат на базе Bay Trail-D

Как и следует из названия модели, плата построена на базе двухъядерного процессора Intel Celeron J1800 на основе архитектуры Bay Trail-D, предназначенного для создания сверхкомпактных настольных ПК. Он работает на частотах от 2,41 до 2,58 Ггц.

В качестве видеоускорителя используется встроенное решение Intel HD Graphics, поэтому поиграть не получится, особенно если учесть, что разъема для дискретного видеоадаптера не предусмотрено.

Для установки модулей памяти предусмотрены два слота, причем допускается применение SO-DIMM типа DDR3 общим объемом до 16 Гбайт. Естественно, память может работать в двухканальном режиме.

Как и большинство других производителей, ASRock использует на своей плате UEFI BIOS. Интерфейс прост в применении — все опции доступны с помощью мыши.

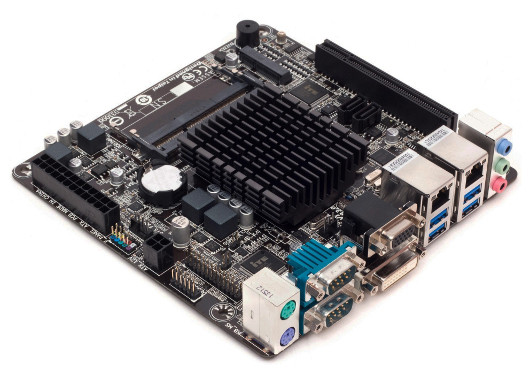

Intel в миниатюре: Тестирование системных плат на базе Bay Trail-DGigabyte GA-J1900N-D3V (средняя цена — 5900 руб.)

Упаковка этой платы традиционна для моделей компании — небольшая черная коробка из тонкого картона, на лицевую сторону которой нанесены название и многочисленные логотипы, рассказывающие о примененных технологиях.

Intel в миниатюре: Тестирование системных плат на базе Bay Trail-D

Комплектация обычная, хотя пользователь получает все самое необходимое: руководство, инструкцию по быстрой установке, диск с драйверами и ПО, заглушку на заднюю стенку корпуса и два интерфейсных SATA-кабеля.

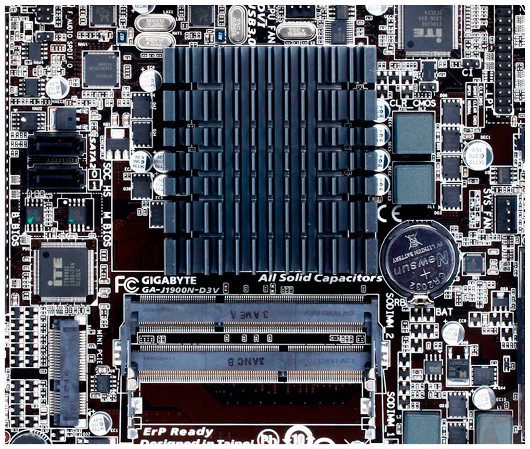

Несмотря на то что плата выполнена в формате mini-ITX, к ее особенностям следует отнести наличие двух микросхем BIOS. Кроме того, стоит отметить применение качественной элементной базы (Ultra Durable 4 Plus), способной выдержать повышенную температуру и нагрузку. Подсистема стабилизатора питания имеет двухфазную схему VRM, причем сами MOSFET не оснащены дополнительными охладителями. Подача питания осуществляется с помощью основного 24-контактного и дополнительного 4-контактного разъемов.

По сути, слот расширения лишь один — это старый добрый PCI, в который можно установить звуковую карту или еще что-нибудь. Правда, на плате есть еще один универсальный разъем расширения, mini-PCIe, который предназначен для контроллера беспроводной связи. Увы, к нему нельзя подключить mSATA-накопитель.

Intel в миниатюре: Тестирование системных плат на базе Bay Trail-D

На плате размещены два слота для модуля памяти типа SODIMM DDR3 с напряжением 1,35 и 1,5 В, причем максимальный объем может достигать 16 Гбайт.

Портов SATA-III только два, зато с USB 3.0 все в полном порядке, их здесь четыре. Не забыты и два COM-порта, которые пригодятся, если плата будет использоваться в составе POS-терминала.

Процессор распаян прямо на текстолите — это четырехъядерный CPU Intel Celeron J1900, поддерживающий технологию Intel Turbo Boost. В принципе, его производительности будет вполне достаточно для комфортной работы в офисных приложениях, просмотра видеофильмов, интернет-серфинга и запуска не слишком требовательных игр на низких графических настройках.

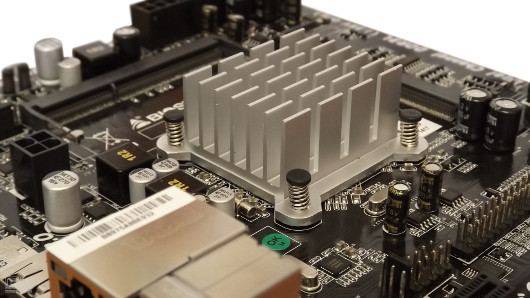

Biostar J1800NH2 (цена не определена)

Как и другие протестированные нами образцы, эта системная плата поставляется в весьма скромной упаковке — нет ни прозрачных окошек, ни ручек для переноски. Комплектация также весьма заурядна: заглушка на заднюю панель корпуса, DVD-диск с программным обеспечением, два SATA-шлейфа и две бумажные инструкции.

Intel в миниатюре: Тестирование системных плат на базе Bay Trail-D

Поддерживаются два порта SATA-III с пропускной способностью 6 Гбит/с. Также имеются четыре порта USB 3.0, один USB 2.0, параллельный и последовательный порты, предназначенные для работы в составе терминальных систем.

Возможности расширения ограничены одним слотом PCI Express 2.0 х1, расположенным практически вплотную к краю платы, что накладывает определенные ограничения на использование дополнительных плат.

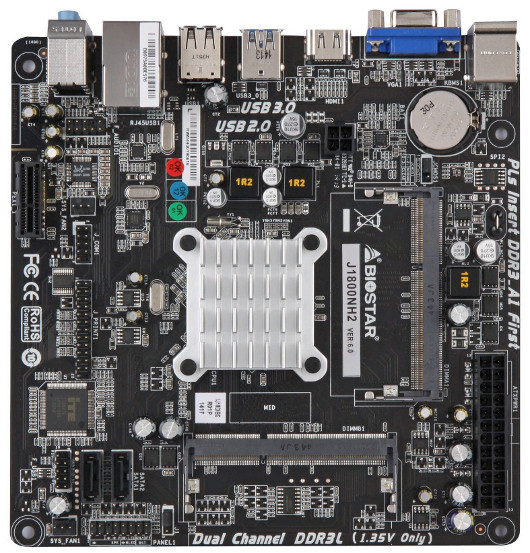

Преобразователь питания процессора платы Biostar J1800NH2 построен по двухфазной схеме. В системе стабилизации питания использованы твердотельные конденсаторы японского производства и катушки с ферритовыми сердечниками, что, по мнению производителя, должно существенно повысить надежность системной платы.

Intel в миниатюре: Тестирование системных плат на базе Bay Trail-D

Как и у других участников нашего обзора, процессор распаян прямо на плате, следовательно, поменять его не получится. Intel Celeron J1800 использует два процессорных ядра, работающих на частоте 2410 МГц в базовом режиме и на 2580 МГц в форсированном. Также он включает в себя графическое ядро HD Graphics, работающее с частотами 688/792 МГц. Помимо того, имеется поддержка двух каналов оперативной памяти типа DDR3/DDR3L-1333 суммарным объемом до 16 Гбайт.

Система UEFI, пришедшая на замену привычной BIOS, снабжена модным графическим интерфейсом. Широкий набор разнообразных настроек и других полезных опций представлен в полном объеме.

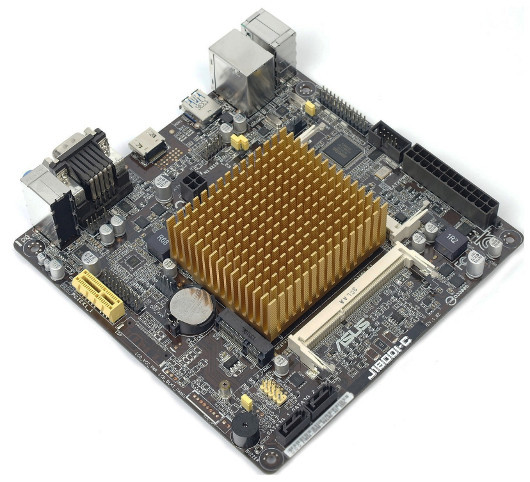

ASUS J1800I-C (средняя цена — 5300 руб.)

Эта системная плата поставляется в небольшой черной картонной коробке, украшенной многочисленными логотипами примененных технологий и описанием технических характеристик модели. Комплектация неплохая, но особым богатством не отличается: наряду с самой платой есть лишь самые необходимые элементы — документация, диск с драйверами и утилитами, пара SATA-шлейфов, заглушка интерфейсной панели и наклейка на корпус компьютера.

Intel в миниатюре: Тестирование системных плат на базе Bay Trail-D

На плате установлены два SATA-разъема, которые имеют пропускную способность 6 Гбит/с. Рядом с ними расположены системный динамик и колодка для подключения элементов управления передней панели.

Эта модель снабжена двумя слотами SODIMM, поддерживающими установку модулей памяти типа DDR3/DDR3L-1333. Память с максимальным объемом 16 Гбайт может работать в двухканальном режиме.

Intel в миниатюре: Тестирование системных плат на базе Bay Trail-D

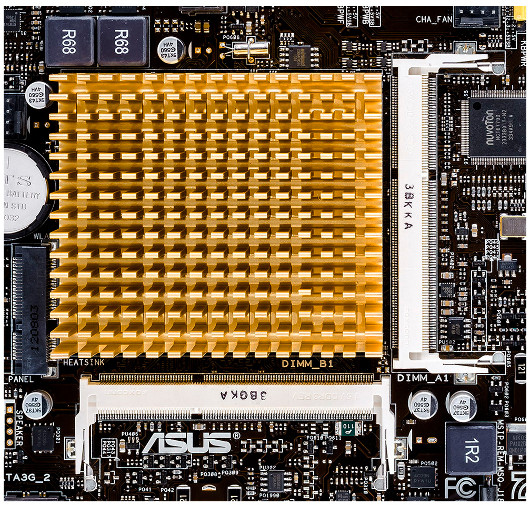

Пассивная система охлаждения основана на единственном радиаторе, окрашенном в оранжевый цвет. Он отвечает за отвод и рассеивание тепла от центрального процессора Intel Celeron J1800, распаянного на плате.

Система питания процессора спроектирована по двухканальной схеме. Она отличается высокой эффективностью и пониженной температурой компонентов, что способствует долгому сроку службы последних. Подача питания осуществляется с помощью основного 24-контактного и дополнительного 4-контактного разъемов.

Intel в миниатюре: Тестирование системных плат на базе Bay Trail-D



Итоги

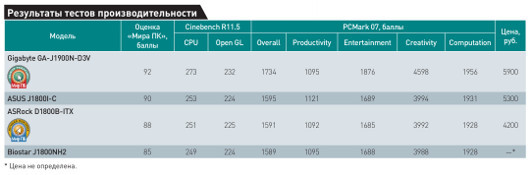

Наше тестирование показало, что системные платы mini-ITX на базе платформы Intel Bay Trail-D действительно могут стать основой для недорогого компьютера, предназначенного для интернет-серфинга, просмотра видеофильмов, закачки торрентов или офисной работы. При подведении итогов в лидеры выбилась модель Gigabyte GA-J1900N-D3V, которая и стала «Выбором редакции». А вот значок «Лучшая покупка» по праву достался плате ASRock D1800B-ITX — на наш взгляд, она обладает неплохой функциональностью при весьма привлекательной цене.
