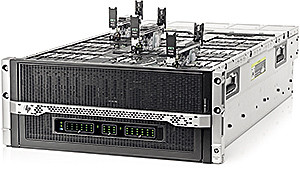

Одним из ключевых аппаратных компонентов архитектуры виртуализации рабочих мест является платформа HP Moonshot
Источник: HP



Виртуализация рабочих мест становится все более популярной технологией в корпоративной среде, поскольку повышает безопасность, надежность и масштабируемость ИТ-инфраструктуры, а также снижает суммарную стоимость владения ИТ. Компания Citrix в конце января анонсировала интегрированное программное решение WorkspacePod, обеспечивающее доступ значительного числа пользователей к виртуализованным рабочим средам, включающим рабочие места, приложения и данные.

Для развертывания Citrix WorkspacePOD в HP вместе с Citrix разработали референсную архитектуру, которую в HP называют ультраконвергентным решением, объединяющим вычислительные узлы, системы хранения данных, сетевое оборудование, системное и управляющее ПО.

Аппаратными компонентами этой двухуровневой архитектуры являются платформа HP Moonshot 1500 и серверные узлы ProLiant SL4540, а в состав инфраструктурного ПО входят программные системы Citrix, операционная система Windows Server 2012 R2, гипервизор Hyper-V.

Первый вычислительный уровень формируется платформой Moonshot 1500, содержащей до 45 серверных картриджей ProLiant m710. Этот уровень осуществляет поддержку конечных пользователей: обеспечивает выполнение рабочих нагрузок системы доставки приложений по требованию XenApp и ПО виртуализации рабочих мест XenDesktop.

ProLiant m710 — новые картриджи HP, предназначенные для использования в системах виртуализации рабочих мест. Они содержат четырехъядерные процессоры Intel E3 Xeon со встроенными графическими сопроцессорами, 32-гигабайтную оперативную память и твердотельные накопители емкостью 480 Гбайт.

На втором уровне установлена серверная платформа HP ProLiant SL4540 Gen8, поддерживающая основные системные сервисы виртуализованных рабочих сред, включая развертывание рабочих мест, управление, мониторинг. Наряду с этим она осуществляет хранение данных этих сервисов и рабочих нагрузок серверов Moonshot m710s, выполнение таких ресурсоемких приложений, как СУБД Microsoft SQL Server, взаимодействие с «внешним миром».

Все эти функции выполняются тремя серверными узлами в составе SL4540 Gen8, каждый из них содержит до двух процессоров Intel Xeon-E5, память емкостью 192 Гбайт, твердотельные накопители и жесткие диски, суммарный объем которых составляет 1,6 и 12 Тбайт соответственно.

Высокопроизводительная сеть объединяет распределенные ресурсы хранения данных обоих уровней в единый пул, доступный всем вычислительным узлам системы, его работа координируется ПО Citrix Provisioning Server. Единый пул позволяет многим вычислительным узлам одновременно выполнять приложения и оптимизировать их производительность.

Управление всей вычислительной инфраструктурой и ресурсами хранения осуществляется программными средствами Citrix.

Платформа HP для Citrix WorkspacePod является, таким образом, кластерным решением, чья высокая доступность обеспечивается избыточностью ресурсов и архитектурными особенностями HP Moonshot 1500 и серверных узлов ProLiant SL4540, а производительность, необходимая для анимированной графики и трехмерных изображений, достигается благодаря применению интегрированных вычислительных и графических процессоров.

Ранее уже сообщалось о планах HP предлагать платформы Moonshot, сконфигурированные для решения различных классов задач (см. «HP представляет гипермасштабируемые серверы Moonshot», Computerworld Россия, 16 апреля, 2013), и выпуск референсной архитектуры является подтверждением их реализации.

По данным HP, решения на основе такой архитектуры позволяют до 40% сократить расходы на аппаратное обеспечение по сравнению с традиционными системами виртуализации рабочих мест, в которых применяются сети хранения на базе технологии Fibre Channel. Кроме того, втрое увеличивается число пользователей, обслуживаемых оборудованием в стандартной стойке, причем энергозатраты на каждого пользователя — до 1 Вт. Платформа HP способна поддерживать до 675 сессий XenDesktop VDI и до 2250 сессий XenApp.

Это не единственное решение для поддержки WorkspacePOD, которое разработано в настоящее время. Подобное решение предлагает также компания DataON, соответствующие показатели составляют 150 и 750 сессий.

В условиях сокращения ИТ-бюджетов виртуализация рабочих мест привлекает все большее внимание отечественных пользователей, так как позволяет снизить расходы на поддержку ИТ-инфраструктуры, отметил Александр Шумилин, менеджер по серверам стандартной архитектуры российского представительства HP. Создание виртуализованной инфраструктуры рабочих мест, которое сдерживалось ранее из-за технической сложности, упрощается с появлением подобных конвергентных решений.
