Если блоки бесперебойного питания нужны не всем, то сетевые фильтры должны быть в каждой квартире. Их необходимость можно сравнить с кипячением и фильтрованием воды из-под крана: вроде бы она есть у всех и вроде бы прозрачная, не пахнет тухлятиной, но перед употреблением почти все ее либо кипятят, либо фильтруют, а чаще первое после второго. Так же и с электричеством: с распределительного щитка оно приходит во все квартиры и дома вроде бы одинаковое, но, во избежание порчи нежного электронного оборудования, дополнительная фильтрация никогда не помешает. Что же до чайников, плит и пылесосов, то там и «нефильтрованное» сойдет, эти типы электроприборов гораздо менее чувствительны к помехам.

Вот и ответ на вопрос «от чего защищать?»: импульсные помехи, резкие перепады напряжения. Они, как и возбудители заболеваний, в воде: не пахнут и из розеток не выглядывают, но навредить электронике могут в полной мере. В отличие от человеческих болезней, у них нет инкубационного периода, результат негативного воздействия виден сразу. Иногда свет моргнет и монитор рябью пойдет, иногда и блок питания раскатисто хлопнет конденсаторами, наполняя помещение непередаваемым запахом горелого лака и прочих изоляционных материалов. Помехи возникают либо по вине соседей, использующих мощные сварочные аппараты или электродвигатели, либо из-за других приборов, к примеру, стартующих компрессоров в старых холодильниках, либо вследствие атмосферных явлений или неполадок. В сельской местности, где стабильность напряжения — редкое явление, почти у каждого более-менее состоятельного жителя установлен фильтр-стабилизатор. В городских условиях неприятности с напряжением в розетке случаются реже, но это не делает их менее опасными.

Как следует из вышеприведенного, защищать от помех нужно телевизоры, ТВ-приставки, компьютеры, мониторы, сетевое оборудовании, оргтехнику. Можно, конечно, и чайник включать через фильтр, но в таком случае следует выбирать модель подороже, поскольку размеры некоторых компонентов фильтра, в частности дроссели, напрямую зависят от максимальной мощности подключаемых потребителей.

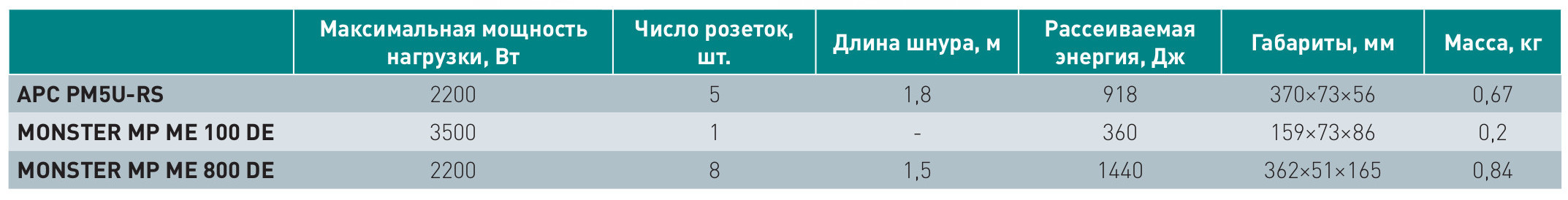

Рассмотрим три модели фильтров: APC PM5U-RS, MONSTER MP ME 100 DE и MONSTER MP ME 800 DE.

APC PM5U-RS представлять нет никакой необходимости, про APC знают все, кому хотя бы раз доводилось задаваться вопросом бесперебойного питания компьютеров. Модель PM5U-RS рассчитана на подключение до пяти потребителей, у нее классический корпус из белого пластика. Выштампованный на оборотной стороне желоб дает возможность вывести провод в одну из двух сторон. Выключатель позволяет обесточить все подключенные устройства одним движением руки, а два неярких светодиода извещают о работе фильтра и наличии заземления, что иной раз бывает очень полезно. Кроме того, в эту модель встроены два гнезда USB и преобразователь на 5 В и 2,1 А для питания и зарядки мобильных устройств.

Зачем и от чего? Выбираем сетевой фильтр

Преодолев защиту из пяти якобы невыворачивающихся винтов (непонятно, зачем она тут), можно увидеть начинку. Схема защиты состоит из многоразового токового ограничителя на 10 А (т.е. суммарная мощность потребителей не должна превышать 2,2 кВт), варисторной сборки 14S471X3 (защита от импульсных помех), разрядника и конденсатора. Я бы добавил пару дросселей на вход сразу после сборки для лучшей защиты электроники от высокочастотных помех, а в остальном все базовые компоненты имеются. Преобразователь на 5 В, размещенный в дальней части корпуса, выполнен качественно. Силовые компоненты оснащены небольшими радиаторами. На корпусе фильтра заявлено 2,4 А выходного тока, но я бы ограничился 2,1 А из-за падения напряжения ниже 4,9 В под нагрузкой.

Зачем и от чего? Выбираем сетевой фильтр

В целом, APC PM5U-RS понравился: сбалансированный и продуманный фильтр, легкий в установке и использовании. Дополнительные гнезда USB освобождают одну-две розетки от адаптеров питания. Заплаченные за него 2300 руб. он отрабатывает на отлично.

MONSTER MP ME 100 DE — розетка-переходник на одно устройство. Удобен в походных условиях, подойдет ведущим кочевой образ жизни пользователям. Например, заселился такой потребитель в гостиницу, где свет моргает или напряжение в сети проседает, а ноутбук подключить для зарядки все же нужно. Вот здесь как раз 100 DE и пригодится. При постоянном использовании предполагается подключение только одного устройства, для подсоединения другого потребуется еще один переходник.

Зачем и от чего? Выбираем сетевой фильтр

Внутри корпуса как-то пустовато, даже если учесть наличие блока защиты телевизионной аппаратуры от скачков напряжения и наводок. На печатной плате находятся лишь варисторная сборка, разрядник, конденсатор да светодиод с тремя элементами обвязки. Для базовой защиты от помех этого достаточно, но хотелось бы чего-то большего, особенно если платишь 1300 руб.

Зачем и от чего? Выбираем сетевой фильтр

MONSTER MP ME 800 DE — более «взрослая» модель, рассчитанная на подключение до восьми потребителей. Кроме модуля телевизионной защиты и варисторной сборки предохранителя на 16 А, уже представленных ранее в устройстве 100 DE, в данной модели есть токовый 10-А автомат и двойной включатель с индикацией. Ее корпус больше и эргономичнее, предусмотрена возможность крепления на стену. Розетки размещены в два ряда, с переменным расстоянием для комфортного включения вилок разных размеров. Удобный в использовании фильтр, но платить за него 3500 руб., пожалуй, будет многовато.

Зачем и от чего? Выбираем сетевой фильтр



Зачем и от чего? Выбираем сетевой фильтр



Итоги

Все три рассмотренных фильтра обеспечивают защиту от импульсных и высокочастотных помех, они различаются лишь габаритами, количеством розеток, дополнительными опциями и ценой. «Полного фарша» в схеме защиты не продемонстрировал ни один из участников. Критичных изменений в работу отсутствующие элементы не внесут, но за такие деньги хотелось бы получить что-то большее, чем пять-шесть базовых деталей, тем более что схемы даже самых навороченных пассивных фильтров не отличаются большой сложностью.
