Несмотря на то что наборы системной логики компании Intel не обновлялись относительно давно, проблема выбора недорогой основы для будущего системного блока продолжает оставаться актуальной для многих пользователей ПК, особенно сейчас, когда большая часть россиян вынуждена обратить свой взгляд на недорогие решения.

Какими преимуществами обладают платформы Intel? Чипсет Z97 Express позволяет подключать накопители посредством шины PCI Express. Для этого предназначен разъем M.2 (NGFF), который приходит на смену mSATA. Кроме того, часть системных плат оборудована коннекторами SATA Express. Причем пропускная способность M.2 и SATA Express составляет 10 Гбит/c, что сможет улучшить скоростные показатели популярных SSD-накопителей.

Чипсет H97 Express, представляющий собой несколько упрощенную версию Intel Z97, подойдет тем пользователям, которые не испытывают необходимости в сборке систем с несколькими графическими ускорителями и не предполагают заняться серьезным разгоном процессора. В отличие от Intel Z97, версия H97 не поддерживает распределение линий PCI Express 3.0 по схемам х8+х8 и х8+х4+х4. Однако чипсет H97 предлагает реализацию пакета технологий Intel Small Business Advantage, а также обладает поддержкой аналогичного набора портов и разъемов, включая SATA Express и M.2.

Мы решили протестировать системные платы, построенные на базе популярных платформ, чтобы рассказать об их достоинствах и недостатках. Для проверки был использован четырехъядерный процессор Intel Core i7-4770K. В качестве модулей ОЗУ применялись Kingston HX318C10F K2/8, а накопителем служил SSD Apacer Thunderbird AST680S.

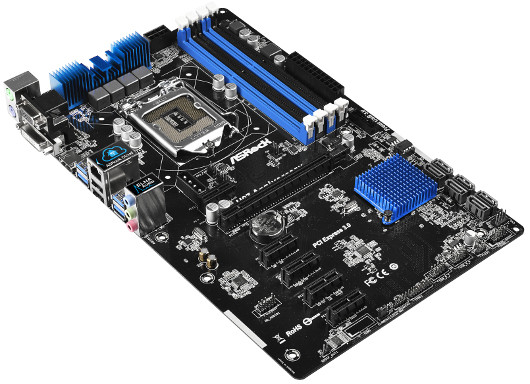

ASRock H97 Anniversary (средняя цена 5200 руб.)

Компания ASRock представила новую системную плату H97 Anniversary, предназначенную для сборки недорогих персональных компьютеров.

Доступная основа: Недорогие системные платы

Если посмотреть на комплектацию, сразу станет понятно, что это откровенно бюджетное решение: в комплект поставки входят лишь пара буклетов, диск с программным обеспечением, два шлейфа SATA и планка-заглушка на заднюю панель корпуса системного блока. Нет даже привычной для продукции компании панели с двумя портами USB 3.0, размещаемой на передней стенке корпуса.

Модель разработана специально для процессоров четвертого и пятого поколения — Intel Core, Intel Pentium и Intel Celeron, предназначенных для установки в разъем LGA 1150. Применение чипсета Intel H97 предоставляет возможность разгона как увеличением множителя вычислительных ядер, так и повышением базовой частоты. Четыре слота DIMM поддерживают модули памяти типа DDR3 объемом до 32 Гбайт (при этом максимально доступная частота памяти в BIOS составляет 4000 МГц). Для организации графической подсистемы служит единственный слот с формфактором PCI Express x16. Он выполнен с использованием 16 линий PCI Express 3.0, поддерживаемых процессором Haswell. Кроме того, плата оснащена разъемами PCI Express 2.0 x1, которые реализованы с применением двух линий PCI Express 2.0, поддерживаемых чипсетом Intel H97 Express.

Подсистема питания процессора выполнена по четырехфазной схеме, причем все фазы обеспечивают формирование напряжения Vccin. За это отвечает ШИМ-контроллер Intersil ISL95820.

Отвод тепла от транзисторов преобразователя осуществляет алюминиевый радиатор, прижатый винтами. Его температура во время тестирования системы колебалась около 44 о С.

Чипсет также охлаждается алюминиевым радиатором, температура которого во время тестирования не превышала 39 о С.

Для работы накопителей служат шесть портов SATA III, поддерживающие режимы AHCI, Intel Smart Response, а также массивы RAID 0, 1, 5, 10.

Как и большинство других производителей, ASRock использует на своей плате UEFI BIOS. Интерфейс прост в применении — все опции доступны с помощью мыши.

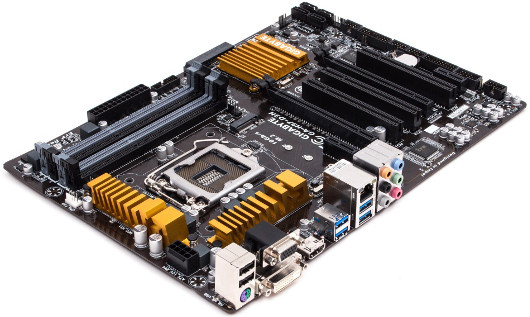

Доступная основа: Недорогие системные платыGigabyte GA-H97-D3H (средняя цена — 6000 руб.)

Комплект поставки этой платы обычен для недорогих моделей — в него включены заглушка интерфейсной панели, два SATA-кабеля, компакт-диск с программным обеспечением, наклейка на корпус, а также подробная инструкция по настройке и эксплуатации.

Доступная основа: Недорогие системные платы

Формфактор платы — ATX. Несмотря на то что дизайн имеет контрастную цветовую гамму (сочетание черного с желтым), его можно назвать строгим и довольно интересным. Помимо прочего, к достоинствам изделия относится обилие всевозможных разъемов.

Подсистема питания процессора выполнена по четырехканальной схеме. Отвод тепла от силовых транзисторов преобразователя обеспечивают два алюминиевых радиатора, прижимающиеся клипсами. Чипсет также охлаждается алюминиевым радиатором, причем его эффективность довольно высока — во время работы температура не поднималась выше 42 о С.

Четыре слота DIMM поддерживают модули памяти типа DDR3 объемом до 32 Гбайт (максимально разрешенный множитель, доступный в BIOS, позволяет в штатном режиме использовать комплекты вплоть до DDR3-2933). Для организации графической подсистемы предусмотрены два слота PCI Express 3.0, один из которых работает в режиме х4. Плата поддерживает использование мультипроцессорной технологии AMD CrossFire на двух видеокартах, но работать они будут только в режиме х16+х4.

За аудиотракт отвечает HDA-кодек 5.1-канального звука Realtek ALC1150. Стоит отметить продуманный дизайн подсистемы в целом — каждый ее элемент предназначен для достижения максимальной эффективности. Поддерживаются технологии Acoustic Echo Cancellation (AEC, компенсация эффекта эха), Beam Forming (BF, формирование диаграммы направленности) и Noise Suppression (NS, подавление шума). Не забыт и усилитель для наушников с сопротивлением до 600 Ом — TI N5532.

Для функционирования накопителей предназначены четыре порта SATA III, работа которых обеспечивается чипсетом Intel H97. Кроме того, на плате установлен разъем SATA Express, имеющий максимальную скорость передачи данных до 10 Гбит/с.

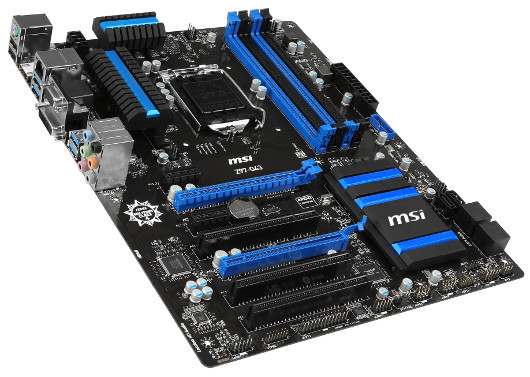

MSI Z97-G43 (средняя цена 6100 руб.)

Несмотря на относительно невысокую цену, производитель не стал экономить на компоновке — отличная подсистема питания процессора и два полноскоростных (по 16 линий) разъема PCI Express x16, разнесенных друг от друга достаточно далеко, чтобы без проблем установить видеокарты с массивными системами охлаждения. Присутствуют шесть разъемов SATA-III, два коннектора PCI-E x1, а также три обычных PCI. В общем, базовый функционал выполнен довольно неплохо. Питание центрального процессора реализовано по 4-канальной схеме, при этом все элементы MOSFET охлаждаются с помощью эффективных радиаторов. Параметры VRM регулируются с помощью дополнительного дискретного контроллера. Как и положено, на плате установлен дополнительный 8-контактный разъем питания, через который может пройти вдвое больший ток, по сравнению со стандартным разъемом ATX12V, что немаловажно при разгоне системы.

Доступная основа: Недорогие системные платы

Система охлаждения состоит из трех элементов — двух радиаторов на силовых транзисторах стабилизатора питания центрального процессора и массивного радиатора на наборе системной логики Intel Z97 Express. Крепление радиаторов надежное и осуществлено при помощи винтов.

Система UEFI, пришедшая на замену привычной BIOS, снабжена модным графическим интерфейсом. Широкий набор оверклокерских настроек и других полезных опций (управление профилями, обновление BIOS и т.д.) представлены в полном объеме.

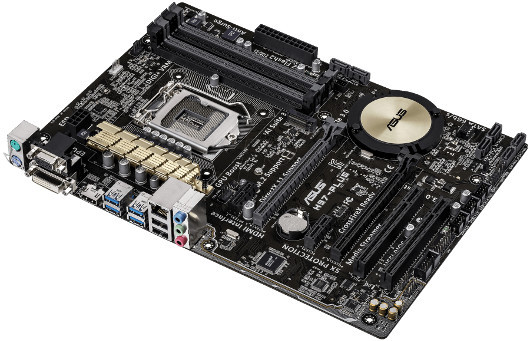

Доступная основа: Недорогие системные платыASUS H97-PLUS (средняя цена — 6200 руб.)

Комплектация системой платы ASUS H97-PLUS вполне стандартная: в нее входят диск с драйверами и утилитами, инструкция пользователя, два кабеля SATA и заглушка интерфейсной панели.

Доступная основа: Недорогие системные платы

Модель выполнена в формате ATX с нестандартными размерами (305×218 мм). Цвет текстолита — темно-коричневый, причем в таких же тонах сделаны все основные разъемы и слоты.

За работу системы питания отвечает четырехканальный ШИМ-контроллер. Силовые цепи охлаждает достаточно крупный радиатор. Круглый радиатор чипсета также достаточно велик, никаких проблем с его охлаждением во время тестирования не возникало.

Модель имеет шесть разъемов расширения, представленных двумя полноформатными PCI Express, двумя PCI Express x1 и двумя PCI. Первый полноформатный PCI-E всегда работает в режиме x16, тогда как второй поддерживает x4. В качестве аудиоподсистемы используется звуковой 8-канальный HDA-кодек Realtek ALC887. Он поддерживает аудиосистемы форматов 2/4/5.1/7.1 и обладает рядом фирменных особенностей.

Четыре разъема для модулей памяти позволяют нарастить объем ОЗУ до 32 Гбайт. Так как чипсет Intel H97 не предусматривает возможности разгона оперативной памяти, плата поддерживает планки вплоть до DDR3-1600, позволяя регулировать тайминги.

В модели использована версия BIOS с поддержкой UEFI, разработанная компанией AMI. Допустима работа с мышью, что, конечно, приятно. Предусмотрены два варианта доступа к настройкам — упрощенный режим EZ Mode и полный список всех доступных опций Advanced Mode.

Доступная основа: Недорогие системные платы



Итоги

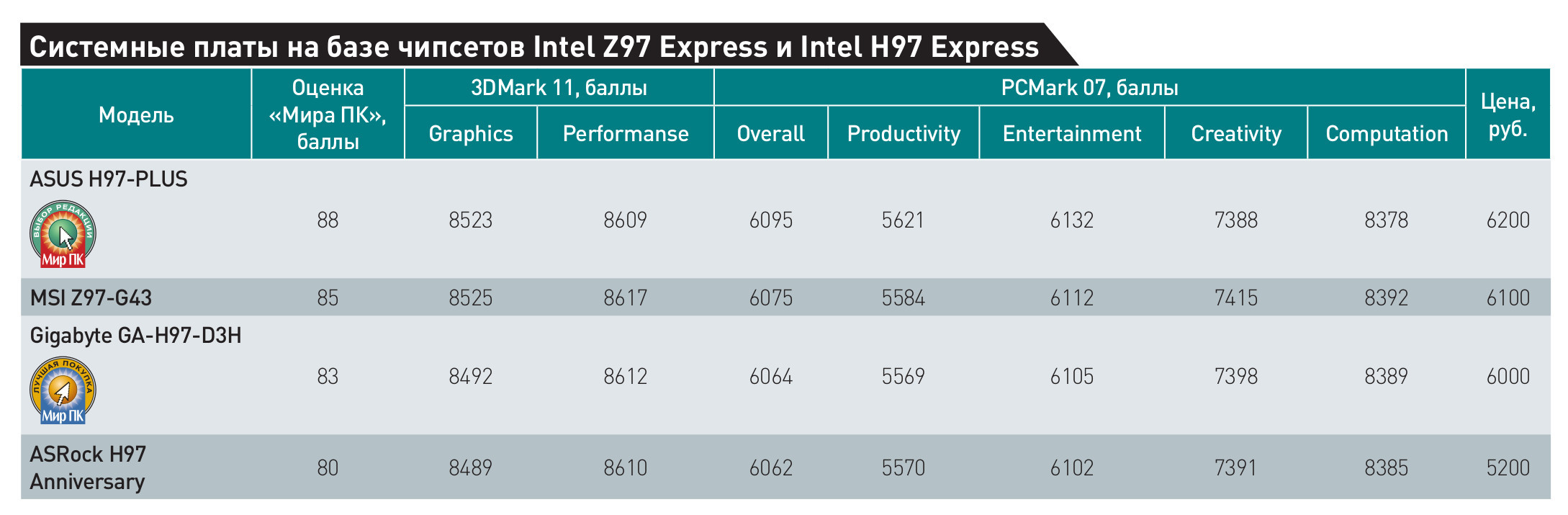

Наше тестирование показало, что, несмотря на схожую ценовую категорию, испытанные нами платы все же различаются. Причем дело не в производительности и наборе прилагаемых «фенечек» — каждый из изготовителей внес в свое детище свои особенности, которые могут пригодиться при сборке настольного компьютера.

ASUS H97-PLUS выгодно отличается от протестированных нами конкурентов наличием слота M.2, допускающего установку быстродействующего SSD-накопителя прямо на плату. Это не только повысит скорость работы системы в целом, но и позволит уменьшить число соединительных кабелей.

В свою очередь, модель MSI Z97-G43 оснащена COM-портом. И хотя многие считают, что этот интерфейс давно канул в Лету, он до сих пор активно используется для программирования микроконтроллеров и управления специфической внешней периферией.

Следует выделить и плату Gigabyte GA-H97-D3H, поскольку наряду с полноценным набором интерфейсов на ней установлен разъем SATA Express, имеющий максимальную скорость передачи данных до 10 Гбит/с. Кроме того, она снабжена очень неплохой аудиоподсистемой, дополненной качественным усилителем для наушников.

А вот ASRock H97 Anniversary, увы, не порадовала. Дело в том, что производитель в данном случае решил отказаться от применения дополнительного контроллера, из-за чего плата осталась без слотов PCI. Понятно, что данное устройство — бюджетное решение, однако другие изготовители на таком не экономят.

В результате подведения итогов в лидеры выбилась модель ASUS H97-PLUS, ставшая «Выбором редакции». А вот значок «Лучшая покупка» по праву получила плата Gigabyte GA-H97-D3H — на наш взгляд, она обладает неплохим набором функций при весьма привлекательной цене.
