Всем известно, что основой современного ПК является системная плата — именно она содержит основной набор компонентов, необходимый для работы системы в целом. Большинство пользователей, увлекающихся компьютерными играми, тщательно следят за всеми нововведениями, предлагаемыми ведущими производителями, поэтому появление на рынке новых чипсетов Intel просто не могло остаться незамеченным.

Какими же преимуществами обладают современные платформы? Intel Z97 Express имеет возможность подключения накопителей посредством шины PCI Express — для этого предназначен разъем M.2 (NGFF), который приходит на смену mSATA. Кроме того, большая часть системных плат оборудована коннекторами SATA Express. При этом пропускная способность M.2 и SATA Express составляет 10 Гбит/c, что сможет улучшить скоростные показатели популярных SSD-накопителей.

Не так давно компания Intel представила чипсет Intel X99, предназначенный для работы с ЦПУ Haswell-E. Для производства процессоров этого семейства используется хорошо отлаженный 22-нм техпроцесс с применением транзисторов типа Tri-Gate. Восьмиядерный кристалл включает 2,6 млрд активных компонентов, которые размещаются на кремниевом кристалле площадью 356 мм². Как и водится, компания Intel опять решила поменять процессорный разъем — теперь он называется LGA2011-v3. Увы, новые процессоры нельзя использовать с платами LGA2011, да и ЦПУ с архитектурой Sandy Bridge-E/Ivy Bridge-E установить на новую платформу не получится.

Мы решили протестировать четыре системные платы, построенные на базе различных платформ, и рассказать читателям об их достоинствах и недостатках. Для проверки систем на базе Intel Z97 Express мы использовали четырехъядерный процессор Intel Core i7-4770K, тогда как в случае с Intel Z99 был применен шестиядерный ЦПУ Intel Core i7-5930K.

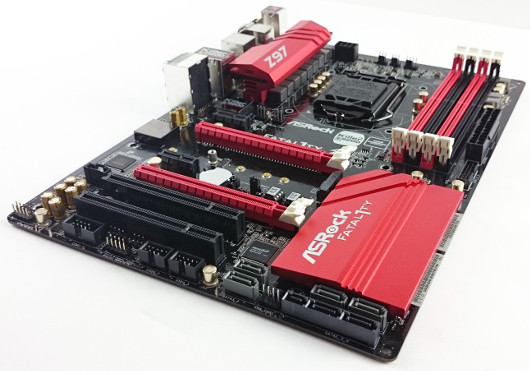

ASRock Fatal1ty Z97 Killer (средняя цена — 7800 руб.)

Компания ASRock представила новую системную плату Fatal1ty Z97 Killer, предназначенную для производительных персональных компьютеров.

Платы для геймеров

Упаковка платы выполнена в агрессивных тонах: есть и выщербленная кирпичная кладка, и технично размазанные пятна крови — в общем, все наводит на мысль, что враг обязательно будет уничтожен. Ну, рано или поздно. Вся задняя сторона буквально напичкана всевозможными надписями, рассказывающими о неоспоримых достоинствах этой платы. Прочитать можно про звуковую карту Purity Sound 2, домашнее облако Home Cloud, COM-порт, программу Key Master для мыши, технологию Gaming Armor, а также про то, что оплачены три месяца использования программы XSplit.

Теперь пару слов о внешнем виде платы. Сразу же бросаются в глаза массивные красные радиаторы, эффектно выделяющиеся на черном цвете текстолита. Похоже, что над оформлением поработали не только инженеры, но и дизайнеры — и это правильно, ведь системная плата является главным элементом персонального компьютера.

Контрастную окраску имеют и слоты для установки модулей памяти типа DDR3. Это не только красиво, но и удобно — сразу становится понятно, куда вставлять модули для работы в двухканальном режиме. Кстати, контакты разъемов позолочены, так что заявленная производителем поддержка частот вплоть до 3200 МГц явно не пустой звук.

Помимо двух слотов с формфактором PCI Express x16, плата оснащена двумя разъемами PCI Express 2.0 x1. Они реализованы с применением двух линий PCI Express 2.0, поддерживаемых чипсетом Intel Z97 Express. Также имеются два обычных 32-битных слота PCI, реализованных с помощью отдельной микросхемы ASMedia ASM1083, которая задействует одну линию PCI Express 2.0 x1. Кстати, многим может оказаться полезным старый добрый COM-порт, организованный посредством микросхемы 232GG.

Для работы накопителей служат шесть портов SATA III, поддерживающих режимы AHCI, Intel Smart Response, а также массивы RAID 0, 1, 5, 10.

Как и большинство других производителей, ASRock использует на своей плате UEFI BIOS. Интерфейс прост в использовании — все опции доступны с помощью мыши.

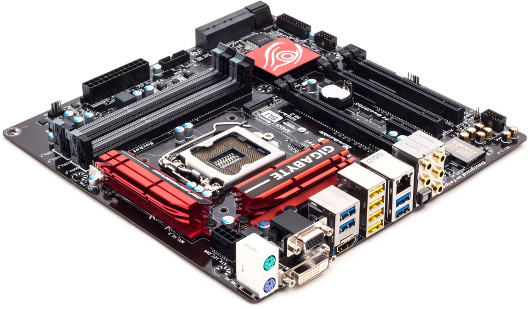

Gigabyte GA-Z97MX-Gaming 5 (средняя цена — 7900 руб.)

Упаковка модели выполнена в агрессивных тонах — вся ее задняя сторона буквально усыпана всевозможными надписями, рассказывающими о неоспоримых достоинствах этой платы.

Платы для геймеров

Применение чипсета Intel Z97 Express предоставляет пользователю возможность разгона как путем увеличения множителя вычислительных ядер, так и повышением базовой частоты. Четыре слота DIMM поддерживают модули памяти типа DDR3 объемом до 32 Гбайт (при этом максимально доступная частота памяти в BIOS составляет 1600 МГц), а для организации графической подсистемы служат три слота PCI Express 3.0, один из которых работает в режиме х4.

Подсистема питания процессора выполнена по 8-канальной схеме. За отвод тепла от транзисторов преобразователя отвечают два алюминиевых радиатора, которые прижимаются винтами. Чипсет также охлаждается алюминиевым радиатором, причем его эффективность довольно высока — во время работы температура не поднималась выше 50 о С.

Для работы накопителей служат шесть портов SATA III, поддерживающих режимы AHCI, Intel Smart Response, а также массивы RAID 0, 1, 5, 10. Кроме того, на плате установлены разъемы SATA Express и M.2 PCIe, поддерживающие скорость передачи данных до 10 Гбит/с

Как и большинство других производителей, Gigabyte использует на своей плате UEFI Dual BIOS. Интерфейс прост в использовании — все опции доступны с помощью мыши.

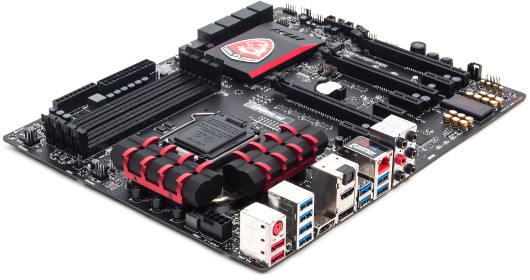

MSI Z97 Gaming 5 (средняя цена — 7800 руб.)

Эта системная плата поставляется в относительно скромной упаковке — нет ни прозрачных окошек, ни вложенных в друг друга коробок, ни ручек для переноски. Зато комплектация не подкачала — она включает кучу бумажных мануалов, картонную табличку на дверную ручку с просьбой не беспокоить, набор соединителей M-Connector, набор стикеров для маркировки кабелей, заглушку интерфейсной панели портов, кабели SATA, мостик SLI, а также DVD-диск с драйверами и ПО.

Платы для геймеров

На компоновке производитель также не стал экономить — отличная подсистема питания процессора и три полноскоростных (по 16 линий) разъема PCI Express x16, разнесенных друг от друга достаточно далеко, чтобы без проблем установить видеокарты с трехслотовыми системами охлаждения. Есть шесть разъемов SATA-III, и кроме того, чипсет поддерживает работу порта M.2 (NGFF), на нужды которого выделяются две линии PCI-E. В общем, базовая функциональность неплохая. Питание центрального процессора реализовано по 8-канальной схеме, при этом все элементы MOSFET охлаждаются с помощью массивных радиаторов. Как и положено, на плате установлен дополнительный 8-контактный разъем питания, через который может пройти вдвое больший ток, чем через стандартный ATX12V, что немаловажно при разгоне системы.

Система охлаждения состоит из трех элементов: двух радиаторов на силовых транзисторах стабилизатора питания центрального процессора, соединенных между собой тепловой трубкой, и из радиатора на наборе системной логики Intel Z97 Express. Радиаторы надежно закреплены винтами. Оребрение радиаторов, стоящих на силовых элементах схемы питания ЦП, уже не напоминает головы дракона — это изображение сохранилось лишь на радиаторе чипсета, накрытом цельной пластиной.

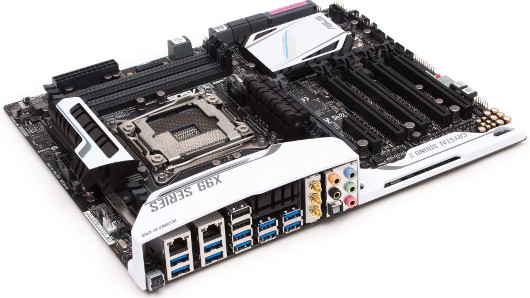

ASUS X99 Deluxe (средняя цена — 22 700 руб.)

Модель поставляется в коробке, которая ни по красоте оформления, ни по обилию информации, помещенной на ней, не уступает конкурентам. А вот дизайн платы обычный, в нем преобладают синие цвета разной насыщенности и фактуры.

Платы для геймеров

Для установки модулей памяти на плате предусмотрены восемь разъемов DIMM, что позволяет устанавливать по два модуля типа DDR4 на каждый из четырех каналов. При этом максимальный объем может достигать 128 Гбайт. Кстати, эта плата поддерживает память с XMP-профилями. Для установки плат расширения предназначены пять слотов с формфактором PCIe x16 и один слот PCIe 2.0 x4, который реализован с применением четырех линий PCIe 2.0. Поддерживаются технологии NVIDIA SLI и AMD CrossFireX. Для подключения накопителей служат 12 портов SATA III (восемь портов SATA 6 Гбит/с и еще четыре порта SATA 6 Гбит/с в составе двух разъемов SATA Express). Поддерживается возможность создания RAID-массивов уровней 0, 1, 5, 10.

Из особенностей следует выделить наличие аппаратных кнопок питания и сброса, расположенных непосредственно на плате. Там же размещены кнопка ClearCMOS и индикатор POST-кодов. Имеется и традиционная кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти. Кроме того, добавился новый переключатель EZ XMP, позволяющий загружать XMP-профили памяти.

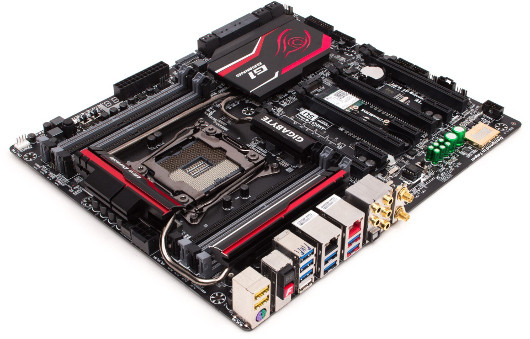

Gigabyte GA-X99-Gaming G1 WiFi (средняя цена — 22 000 руб.)

Упаковка модели выполнена в агрессивных тонах. Как и водится, полиграфия на большей части пространства коробки повествует о достоинствах этой платы. И действительно, новых технологий довольно много. Из них можно выделить Nichicon High End Audio Capacitors (во всех цепях питания системной платы используются исключительно твердотельные конденсаторы с увеличенным сроком службы), SATA Express (реализованный силами чипсета порт SATA Express, который поддерживает скорость передачи данных до 10 Гбит/с) и, конечно, предустановленный операционный усилитель аудиосигнала OPA2134PA.

Платы для геймеров

Восемь слотов DIMM поддерживают модули памяти типа DDR4 общим объемом до 128 Гбайт. Четырехканальный контроллер памяти — одна из важных особенностей процессоров Haswell-E, для использования которой необходимы как минимум четыре модуля DDR4. Конечно, система будет работать даже с одной планкой памяти, хотя подобная конфигурация для недешевого LGA2011-v3 будет выглядеть странноватой.

Не забыты и любители моддинга. Так, заглушка интерфейсной панели, радиатор охлаждения чипсета, а также полоса, отделяющая область печатной платы со звуковой подсистемой, оснащены LED-подсветкой красного цвета.

За аудиотракт отвечает HDA-кодек 5.1-канального звука Creative Sound Core3D. Причем здесь стоит выделить продуманный дизайн подсистемы в целом — каждый ее элемент предназначен для достижения максимальной эффективности. Для улучшения качественных показателей применяются специальные конденсаторы, произведенные компанией Nichicon, и предустановленный усилитель Texas Instruments OPA2134. Согласно характеристике производителя, он обладает нейтральной окраской звучания и подходит для всех жанров музыки.

Возможности организации дисковой подсистемы представлены разъемом M.2 (поддерживаются SSD-накопители форматов M.2 2242, 2260 и 2280), восемью портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Есть поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10.

Платы для геймеров

Платы для геймеров

Итоги

Разумеется, системные платы, выполненные на базе чипсета Intel X99, выглядят куда интереснее Z97 Express. Поддержка производительных процессоров, использование модулей памяти типа DDR4 и, конечно, отличный разгонный потенциал позволят создать очень мощную игровую машину, конфигурация которой будет актуальна еще в течение нескольких лет.

Однако система на Intel Z97 Express обойдется пользователю куда дешевле, что крайне важно в условиях экономического кризиса. Кроме того, в настоящее время ее производительности окажется более чем достаточно для запуска любых игровых приложений.

Так стоит ли платить больше? Вопрос непростой, хотя любой завзятый оверклокер ответит на него без колебаний. Тем не менее, на наш взгляд, применение плат на основе Intel X99 для построения домашнего игрового ПК выглядит неоправданным — особых преимуществ в реальном использовании такая конфигурация не даст. Впрочем, время не стоит на месте, и, может быть, очень скоро новые игры действительно потребуют гигантских объемов памяти и восьмиядерных процессоров. Поживем — увидим.
