Интеллектуальные устройства управления электропитанием

Современный бизнес все больше зависит от ИТ, а высококонкурентная среда и высокая стоимость простоев заставляет быстро устранять проблемы.

Эту задачу помогают  решить устройства распределения и управления электропитанием со средствами удаленного управления.

К примеру,  для решения проблем, связанных с работой  ИТ часто возникает необходимость  перезагрузки по питанию. Устройство  удаленного  управления электропитанием позволяет перезагрузить "зависшие" системы, не дожидаясь, пока до удаленной площадки доберется ИТ-специалист. Особенно большое значение это имеет  для компаний  территориально распределенными филиалами, имеющих в этих  филиалах свои небольшие серверные. Возможность перезапустить сервер или коммутатор, удаленно выключив и включив его в аварийной ситуации, позволит сократить время вынужденного простоя сети филиала с нескольких часов до минут.

Современные интеллектуальные PDU позволяют решать  не только такие задачи как включение/отключение оборудования, "мягкий" останов (shutdown) и перезагрузка системы, но и осуществлять контроль и распределение нагрузки по питанию на уровне всего устройства и каждой розетки, контроль пиковых нагрузок, телеметрический контроль параметров среды, поддерживают масштабирование методом каскадирования. Если требуется регулярно включать или отключать питание на розетках (ежедневно, еженедельно и т.д.), то график выполнения операций можно легко запрограммировать.

Устройства  удаленного управления электропитанием ATEN

Компания ATEN  разработала и производит целую линейку удаленно управляемых PDU - от экономичных систем для малого бизнеса, сетей платежных терминалов до решений серии Power Over the NET для предприятий с большим количеством единиц оборудования и крупных ЦОД.

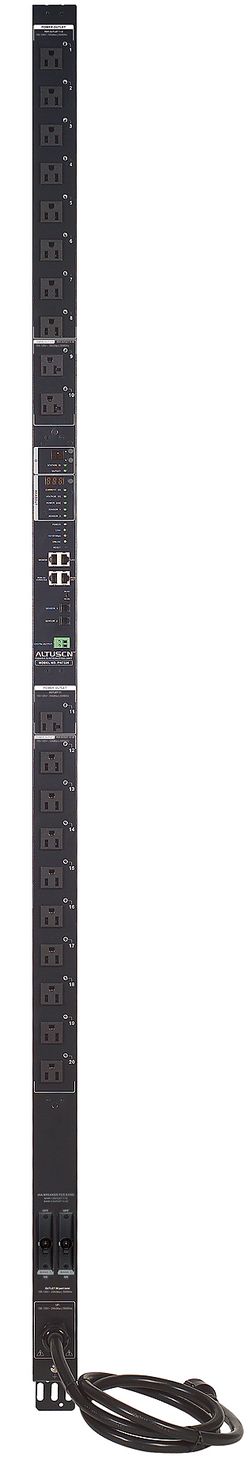

Для управления питанием в ЦОД  и в серверных   крупных компаний предназначено оборудование удаленного управления электропитанием линейки Altusen - устройства PN7212/PN7320  (Рис.1) или PN5212/PN5320.

Эти модели, как и весь спектр оборудования ATEN, поставляются на Российский рынок компанией КОЛАН, которая уже много лет является дистрибьютором ATEN в России. КОЛАН не только поставляет оборудование ATEN, но и участвует в разработке решений по управлению ИТ оборудованием серверных и ЦОД на базе этого оборудования.

Перечисленные выше устройства: PN7212, PN7320, PN5212, PN5320 —  различаются  по количеству управляемых розеток, по уровням напряжения и мощности электрической нагрузки, предлагаемым функциям. Все они позволяют системному администратору удаленно включать и выключать электропитание оборудования, контролировать его параметры., позволяет получать информацию о питании систем ИТ и в случае необходимости перезапускать "зависшие" системы, выключая, а затем включая их питание.

Рассмотрим подробнее уcтройства  ATEN  PN7212 и PN7320. Эти модели PDU поддерживают нагрузку от 16A  и  32A  и до 12 и  до 20 розеток  соответственно. С их помощью администраторы ИТ могут управлять электропитанием подключенного к устройству оборудования на уровне розеток практически из любого места через соединение TCP/IP, контролировать ток, напряжение и потребляемую мощность на уровне PDU и розетки. Это помогает сократить затраты на электроэнергию, повысить уровень надежности и доступности систем в серверных и ЦОД. Само устройство PDU не занимает места в стойке и крепится на ее внешней стороне.

PDU могут подавать электропитание на подключенное оборудование в определенной последовательности, что позволяет, например, перезапускать маршрутизаторы, коммутаторы или межсетевые экраны в нужном порядке или корректно выполнить процедуру запуска многоузлового кластера HPC, поочередно включая входящие в него серверы. Программирование последовательности включения силовых розеток с заданной задержкой предотвратит пиковый скачок напряжения, предоставит необходимое время для загрузки определенных устройств и приложений при восстановлении подачи электроэнергии. Кроме того, при аварии электросети можно удаленно отключить наименее важное оборудование, увеличив продолжительность работы критичных серверов от ИБП.

К главному устройству PDU можно подсоединять в каскад до 15 дополнительных устройств  (Рис. 2), создавать для удобства управления группы розеток, управляя масштабной средой ИТ.  Например каскадирование устройств PN7320 дает возможность наращивать систему управления (до 320 розеток в каскаде).

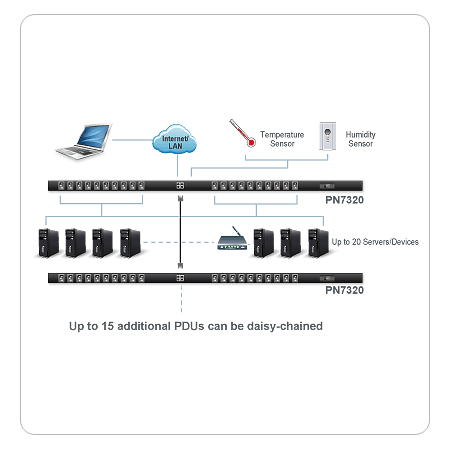

Рис. 2. Схема подключения IP PDU  PN7320

Благодаря встроенному программному обеспечению администраторы могут корректно завершить работу серверов перед отключением питания.

Чтобы точнее контролировать состояние оборудования, продукты серии PN предусматривают измерение параметров электропитания, а PN7212 и  PN7320 поддерживают внешние датчики температуры и влажности, оповещая о превышении пороговых значений. Предупреждающие сообщения могут рассылаться через почтовый сервер SMTP или в виде SMS (через порт Digital Output устройства), а использование системы управления Altusen CC2000 (Control Center Over the NET) позволяет полностью управлять электропитанием и устройствами KVM серии KVM Over the NET из единого интерфейса.

Администраторы могут легко контролировать электропитание подключенных устройств и управлять ими удаленно с помощью интерфейса устройства в браузере. (Рис.  3. )

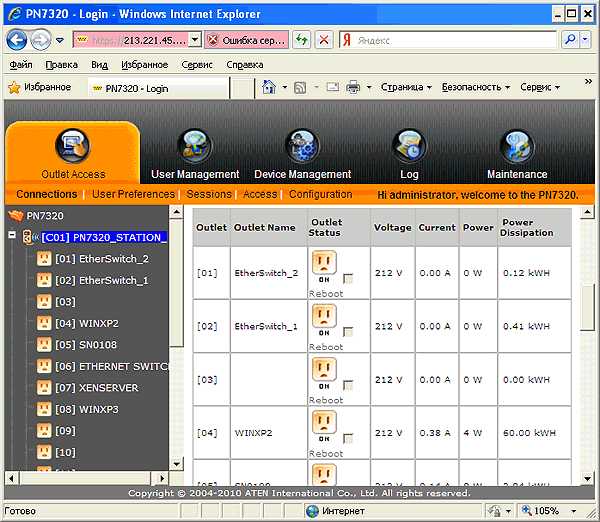

Рис. 3. Веб-интерфейс устройства   управления питанием PN7320

Чтобы упростить управление, PN7212/PN7320 можно комбинировать их с другими продуктами Altusen KVM Over the NET и работать с ними через общий интерфейс  системы  управления CC 2000 (Control Center Over the NET) (Рис. 4). Когда устройства интегрированы в систему управления CC 2000, силовые розетки с подключенным оборудованием ИТ можно ассоциировать с портом KVM для отображения на одной Web-странице.

PN7212 и PN7320  предусматривают раздельное электропитание устройства и нагрузки. Пользовательский интерфейс доступен даже в случае срабатывания автомата защиты, а кроме удаленного управления питанием через порт Ethernet предусмотрено альтернативное - через модем. Устройство поддерживает несколько методов управления питанием (Wake on LAN, System After AC Back, Kill the Power), позволяет настраивать очередность включения и время задержки для каждой розетки, а также включение/выключение отдельных розеток и групп розеток по расписанию.

В веб-интерфейсе администратор может видеть значения напряжения, тока, потребляемой мощности для отдельной розетки, группы розеток, всего устройства и устройств в каскаде, устанавливать для них пороговые значения, а при подключении внешних датчиков - задавать предельные значения температуры и влажности.

В устройствах управления питанием серий PN7/ PN5 предусмотрен высокий уровень безопасности. Устройства имеют трехуровневый парольный доступ, имеется фильтрация по IP/MAC, шифрование 128-bit SSL. Поддерживаются  внешние системы  аутентификации: RADIUS, TACACS+, LDAP, LDAPS и Active Directory.

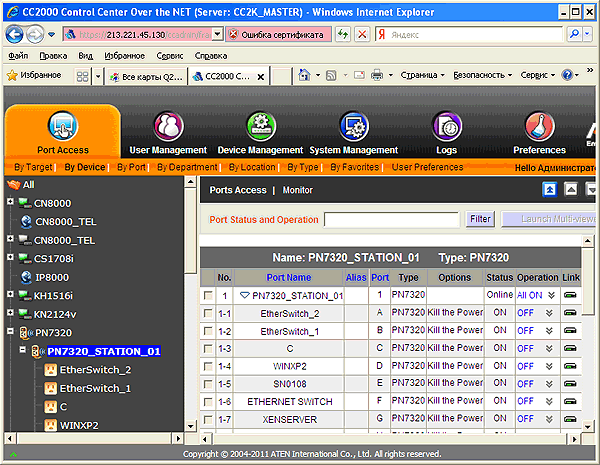

Рис. 4.  Управление  PN7320 через веб-интерфейс системы СС2000

Подобные решения позволяют управлять электропитанием устройств ИТ в филиалах из центрального офиса, сократить затраты на содержание штата ИТ-специалистов, быстро реагировать на возникающие проблемы и добиться экономия электроэнергии, а контроль параметров работы оборудования ИТ помогает продлить сроки его службы.

Крупные и средние компании и организации могут применять такие устройства для управления собственной инфраструктурой ИТ и ЦОД, а владельцы коммерческих ЦОД - получить конкурентные преимущества, предложив клиентам доступ к управляемой розетке в качестве дополнительной платной услуги. Предприятиям малого бизнеса нередко нецелесообразно иметь собственного системного администратора, а лучше воспользоваться услугами ИТ-аутсорсинга. Чтобы сторонний администратор мог "в любое время и в любом месте" (даже из дома), включить, выключить или перезагрузить оборудование ИТ, необходимо устройство удаленного управления электропитанием.
