«Запрограммировать» ЦОД

sddcПрограммную «определяемость» ЦОД можно обеспечить, используя ряд ИТ-технологий и инструментов. В этой статье мы рассмотрим некоторые из них. В первую очередь при построении SDDC стоит задуматься о технологии макровиртуализации. Она подразумевает под собой рабочий тандем системы управления виртуальными машинами (ВМ), DCIM (Data Center Infrastructure Management) и SNMP-адаптеров (Simple Network Management Protocol). DCIM с помощью адаптеров собирает и агрегирует информацию о состоянии инженерной инфраструктуры дата-центров, наличии свободных площадей, а также места в стойках. Система позволяет получать максимально полную картину того, что происходит в ЦОД компании-провайдера «здесь и сейчас». Если присовокупить к данным DCIM информацию из системы управления ВМ, это позволит определять проблемные точки в ЦОД (превышение пороговых значений температуры, нехватка электропитания и др.) и перемещать в ту или иную физическую зону дата-центра (или в другой дата-центр) нагрузку на процессорные мощности. Компания сможет осуществлять миграцию высоконагруженных виртуальных машин ближе к подходящим элементам инженерной инфраструктуры. И в зонах «накала серверных страстей» будет наиболее холодно.

Таким образом, физические дата-центры провайдера, объединенные технологией макровиртуализации, преобразуются в единую «экосистему», обладающую, помимо всего прочего, повышенной надежностью. Здесь уместна пословица «Веника не сломишь, а прутья по одному все переломаешь»: при невысоком уровне надежности инженерной инфраструктуры отдельных ЦОД все вместе они обеспечивают полное взаимное резервирование.

Естественно, одной макро-виртуализацией в случае SDDC не обойдешься. В концепцию программно--определяемого ЦОД органично ложатся устойчивая тенденция снижения физической сложности инфраструктуры и перенос сложности в виртуальную, программную среду. Одним из проявлений такого подхода является идея виртуализации сетевых функций (Network Function Virtualization, NFV). Сейчас существуют как Open Source, так и коммерческие реализации в виртуальной среде сетевых устройств –— коммутаторов, маршрутизаторов, балансировщиков нагрузки, межсетевых экранов и т. д. В обозримом будущем можно ожидать, что в ЦОД останутся только серверы (они же распределенные СХД) и высокопроизводительные коммутаторы с ограниченным набором функций. И подобная инфраструктура будет обеспечивать подавляющее большинство требований современного ПО, которое изначально проектируется с учетом облачного применения и виртуализации.

Почему эта тенденция устойчива и какие преимущества дает NFV? Вот так на этот вопрос отвечают CEO 220 компаний из различных отраслей экономики, опрошенные порталом SDNCentral.

sdnc

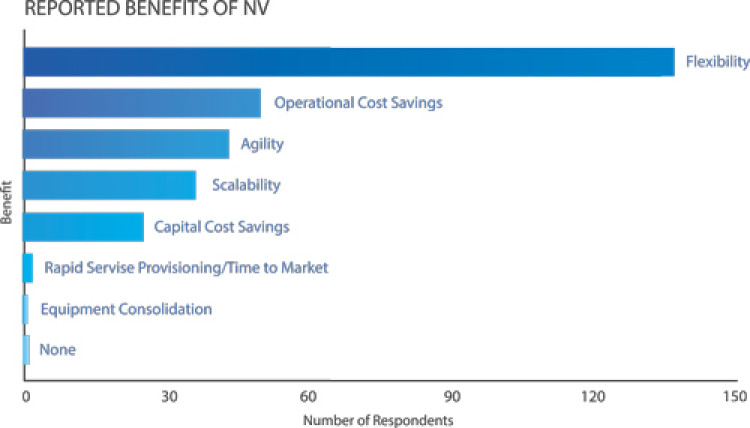

Преимущества NVF (Источник: SDNCentral Report on Network Virtualization 2014)

Из данных опроса видно, что почти с трехкратным отрывом лидирует показатель гибкости: виртуальный сервер значительно проще приобретается, масштабируется и т. д., чем физическое устройство. А показатели капитальных и операционных затрат хотья и отмечаются респондентами, но не находятся на лидирующих позициях.

Если конкретизировать показатели опроса, можно отметить следующие преимущества:

  •     возможность создать персональное сетевое окружение дляпод каждоего приложениея или абонента в облачной инфраструктуре;
  •     снижение номенклатуры устройств;
  •     снижение затрат на обслуживание и обеспечение функционирования ИТ-инфраструктуры (. Ввиртуальные сетевые устройства «живут» в виртуализованной среде на стандартных, однотипных серверах, поэтому их обслуживание не требует большой номенклатуры ЗИП и отдельного места в стойке);
  •     снижение сроков поставки: NFV –— это ПО и лицензии, поставка которых значительно проще, чем поставка оборудования;
  •     простота тиражирования и масштабирования, при этом они достаточно просто поддаются автоматизации;
  •     малое время и простота восстановления. — Ррезервные копии конфигураций виртуальных сетевых устройств или просто образы их виртуальных машин можно восстанавливать за считанные минуты на других серверах.

Благодаря применению NFV, провайдер за считанные минуты может предоставить абоненту требуемое количество и номенклатуру сетевых устройств, которые тот самостоятельно настроит в соответствии со своими уникальными требованиями. Кстати, возможность полностью управлять настройками своих арендованных сетевых устройств качественно отличает услугу от варианта, когда сети настраивает сам провайдер (это не дает заказчику контролья над настройками, многократно усложняет эксплуатацию сети для оператора — и в итоге выходит всем значительно дороже).

В ситуации, когда существует стык между физической и виртуальной сетью, сразу возникает проблема управления и настройки такой «гибридной» сети. Традиционные методы управления сетью, как правило, не устраивают либо по функциональным возможностям, либо с точки зрения парка поддерживаемого оборудования. Поэтому ИТ-индустрия стала искать обходные пути. И правда, вместо того чтобы переконфигурировать физическую сеть в каждом отдельном случае, почему бы не оставить ее в покое, единожды настроив ее и потребовав только одного –— надежности? В результате был создан новый вид сетей –— оверлейные (Overlay Networks), или логические, сети, создаваемые поверх физических. С сетевой точки зрения подобное делалось и раньше: под это определение вполне попадает хорошо известный стандарт IEEE 802.1q (VLAN). Разница в том, что протоколы overlay работают в маршрутизируемых сетях и обеспечивают существенно больше меток для идентификации сетей (как правило, 16 млниллионов). В общем случае сеть overlay создается с помощью программных или аппаратных коммутаторов (gateway) и протоколов туннелирования (VXLAN, NVGRE, STT, GENEVE).

Благодаря overlay-сетям администратор виртуальной среды настраивает туннели между виртуальными машинами, не выполняя каких-либо настроек физических коммутаторов. Оверлейная сеть позволяет обеспечить необходимые приложениям сервисы поверх любой надежной сетевой инфраструктуры. Ее преимущества:

  •     обеспечение связности виртуальных машин в различных сегментах сети и даже в разных ЦОД;
  •     повышение стабильности работы сети за счет возможности использовать маршрутизируемую сеть в качестве транспорта;
  •     возможность совместной работы в виртуальной вычислительной инфраструктуре, взаимодействия с устройствами NFV;

    все протоколы overlay работают по принципу инкапсуляции и используют стандартный формат кадра Ethernet, поэтому обеспечивается полная совместимость с существующей сетевой инфраструктурой.

К недостаткам технологии можно отнести использование Multicast (требуется поддержка Multicast в физической сетевой инфраструктуре) и рост утилизации серверов за счет необходимости инкапсуляции-декапсуляции данных overlay.

Одним из важных кирпичиков программно--определяемой сетевой среды также является технология Software Defined Networking (SDN). Призванная использовать подход NFV для высокопроизводительных сетевых коммутаторов, обеспечивающих объединение серверов в единую инфраструктуру, SDN находит себе все новых сторонников.

Основная идея SDN –— разделение управляющих и транспортных функций сетевой инфраструктуры. Весь «интеллект» сосредоточен на отдельной аппаратной/программной базе –— выделенном управляющем SDN-контроллере: он на основе заданных правил определяет работу сети. Коммутаторы при этом выполняют элементарные действия с пакетами и лишаются большинства интеллектуальных функций. Управление трафиком –— взаимодействие управляющего контроллера и коммутаторов –— осуществляется с помощью специальных протоколов (наиболее перспективный и активно развивающийся –— OpenFlow), оперирующих понятием «поток» (flow). Через них осуществляются разнообразные действия с трафиком: запрещение, разрешение, перенаправление и т. д. SDN обеспечивает гибкость управления сетью и существенно упрощает ее администрирование.

Но основная изюминка SDN все же в другом: SDN-контроллер должен иметь средства интеграции с системами оркестрации, а в перспективе –— с приложениями. Это позволит обеспечить управление ресурсами сети на основе актуальных запросов со стороны информационных систем. Например, сеть будет динамически выделять более широкую полосу пропускания на время сеанса видео-конференц-связи, а затем перераспределять ее в пользу других приложений. Понимание того, что в сети существуют не только пакеты и потоки, но и приложения, –— одна из ключевых особенностей сетей SDN, обеспечивающая им будущее в корпоративном мире. И именно централизованная архитектура SDN делает возможным реализацию этой задачи.

sdn

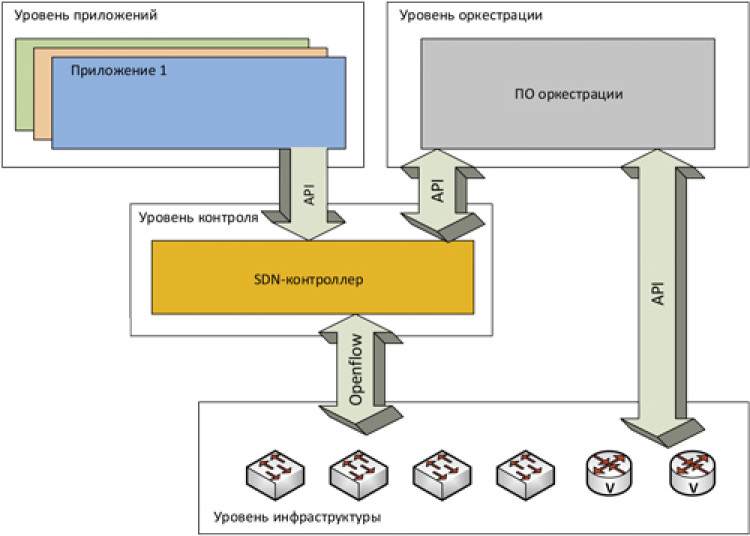

Архитектура программно-определяемой сети

Ограничители движения

Технологии SDN, NFV, DCIM и т. д. вызывают интерес у многих российских компаний –— провайдеров ИТ-услуг, но полноценных реализаций SDDC в нашей стране все еще нет. Тому есть несколько принципиальных причин.

Так, на рынке отсутствуют готовые решения, позволяющие провести интеграцию DCIM-системы и ПО управления виртуальными машинами. Компании придется самостоятельно решать этот вопрос с помощью своих ИТ-специалистов или команды партнера –— системного интегратора. Да и сам выбор DCIM вызывает определенные сложности. В настоящий момент это ПО предлагают две группы производителей. Первая включает в себя вендоров, исторически специализирующихся на создании решений для инженерной инфраструктуры ЦОД. При выстраивании системы управления физическими активами дата-центра они идут снизу –— от сбора детальных данных о состоянии компонентов «инженерки».

Вторая группа –— это производители, разрабатывающие решения для комплексного управления ИТ-инфраструктурой. Подобные системы обладают широким функционалом, они предназначены для проведения детальных инвентаризаций, планирования размещения оборудования в ЦОД, прогнозирования, оперативного мониторинга электропотребления и т. д. То есть они решают задачу сверху. При этом выбор того или иного решения зависит от конкретных условий. Компания должна определиться с тем, какая система необходима именно ей с учетом состояния инфраструктуры и планов развития, провести RFI, разработать KPI, сформировать шорт-лист и выполнить тестовые испытания. Все это выливается в значительные временные и трудовые затраты. Логично, что многие провайдеры откладывают это в долгий ящик, отодвигая и переход к программно-определяемой среде.

Если же говорить о технологиях NFV, SDN, Overlay Networks, пока их распространение сдерживают их новизна и отсутствие полноценных, готовых к внедрению решений. В дата-центрах компаний живет привычное, давно знакомое сетевое «железо», ИТ-специалисты знают его плюсы и минусы, в отличие от особенностей поведения виртуализированных сетевых устройств. Смена парадигмы требует дополнительных финансовых вливаний, но компании и так уже потратились на построение традиционной сети. При этом в настоящее время рассчитывать на возможность использования Open Source SDN-контроллеров Open Source особо не приходится: ПО Open Source ПО для SDN представляет собой по большей части «заготовку», которую нужно дорабатывать, (прежде всего программистам), что по карману не каждой компании. Ожидания рынка по поводу дешевых SDN-коммутаторов сегодня не оправдываются: TCAM (Ternary Content Addressable Memory) для поддержки необходимого количества потоков является дорогим компонентом, соответственно, это влияет на стоимость. К тому же вендоры по естественным причинам делают решения далеко не «Oopen»: никто из серьезных производителей не упустит возможности привязать компанию-заказчика проприетарными доработками.

С другой стороны, аппаратные решения рано или поздно потребуют замены в силу физической и моральной амортизации, поэтому при планировании дальнейшего развития ИТ-инфраструктуры компании стоит взять в расчет перспективу расширения ее виртуального уровня. К этому процессу необходимо предварительно готовиться, проверяя различные компоненты и варианты реализации решений.

 «Запрограммировать» ЦОД

Сергей Андронов, директор Центра сетевых решений компании «Инфосистемы Джет»,

 «Запрограммировать» ЦОД

Александр Гуляев, начальник отдела сетевых проектов компании «Инфосистемы Джет»
