Возможности и ограничения WebRTC для многоточечной ВКС  Усилия компании Google, направленные на усовершенствование и повсеместное внедрение стандарта WebRTC (англ. Real-Time Communications — коммуникации в реальном времени) – интернет-протокола с открытым исходным кодом, предназначенным для передачи потоковых данных между браузерами, дают о себе знать: буквально все крупные игроки на рынке решений для видеосвязи уже обратили внимание на этот технологический прорыв. Появление открытой платформы для передачи аудио и видео вызвало бурную волну обсуждения среди экспертов о перспективах стандарта и его готовности стать заменой существующим и давно зарекомендовавшим себя технологиям (в первую очередь, речь идет безусловно об Adobe Flash). Об особенностях использования WebRTC в многоточечных ВКС – в статье Германа Коровкина, руководителя группы медийной разработки компании Mind.

.

Основной способ использования «многоточки» – это проведение дистанционных встреч с неограниченным количеством участников, где каждый из собеседников и видит, и слышит всех остальных. Конфигурации клиентских устройств и сетей, в данном случае, достаточно разнообразны, а, следовательно, спектр проблем с которыми сталкиваются разработчики, также достаточно широк. При организации конференции необходимо учитывать конфигурации и качество сетей (NAT/Firewall), а также мощности клиентских устройств. Каждый из этих факторов оказывает влияние на качество видео-конференц-связи, построенной на WebRTС, и требует целенаправленных усилий разработчиков для определения оптимальной схемы организации конференции.

Преимуществ у WebRTC как медийного протокола достаточно много: он фактически вобрал в себя все самые лучшие наработки в области передачи и защиты данных (использование ICE протокола для прохода сложных конфигураций сетей, использование ULFPEC/NACK для защиты передачи данных по сети и т.д.), но и недостатки у него тоже есть. Самым серьезным из них являются функциональные ограничения видеокодека VP8: он настолько проще технологически, что его даже сложно сравнить с видеокодеком H.264, используемым в плагине Adobe Flash.

При этом аудио за счет своего размера и занимаемого места в передаваемом траффике, как правило, доходит без потерь. Одно из самых больших преимуществ WebRTC – наличие высокоадаптивного аудиокодека Opus, со встроенной защитой от потерь, который способен адаптировать частоту дискретизации в зависимости от уровня помех. Широкий спектр возможностей этого аудиокодека позволяет исключить передачу звука в многоточечной конференции из списка критических зон и сосредоточиться на проблеме передачи видео.

Далее рассмотрим подробно несколько примеров схем проведения многоточечных видеоконференции с использованием WebRTC, возможные проблемы и пути их решения.

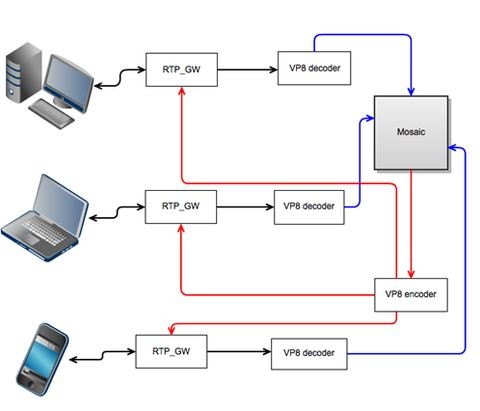

Конференция №1. Одна общая мозаика

Возможности и ограничения WebRTC для многоточечной ВКС

Это самый простой, недорогой и распространенный способ реализации конференции. Все видеопотоки декодируются и объединяются в одну большую мозаику. Видеопоток от мозаики в случае одинаковых клиентов (в данном случае WebRTC) кодируется только одним видеокодером. В данную схему также легко интегрируются видеотелефоны сторонних производителей с использованием SIP-сигнализации (Polycom, Cisco/Tandberg и др.) и добавляется всего один процесс кодирования - для H.264.

Плюсы:

  • Нет необходимости покупать мощные сервера для MCU. Число серверов и мощность процессора очень легко рассчитать, исходя из условия, что одна конференция – это один/два видео-кодера;
  • Простая схема реализации.

Минусы:

  • Отсутствие адаптивности: все клиенты всегда будут получать одинаковый трафик, вне зависимости от своей пропускной способности;
  • Каждый пользователь видит себя в мозаике с определенной задержкой - это достаточно неудобно и вызывает определенный дискомфорт у пользователей.

Единственный способ усилить эту схему, избавившись от отсутствия адаптации, - это расширить возможность RTP-шлюза, реализующего WebRTC, то есть просто задействовать заложенный механизм определения доступной ширины канала для клиентского приложения, а для видеокодера включить функциональность Temporal SVC и, добавив еще пару видеокодеров, генерировать несколько разрешений такой мозаики. Другими словами, реализовать полноценный VP8 SVC функционал за счет увеличения числа видеокодеров.

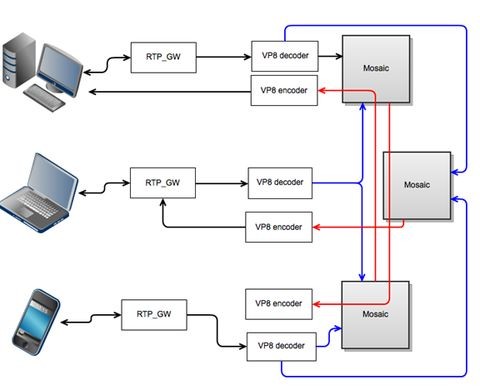

Конференция №2 - Расширенная мозаика

Возможности и ограничения WebRTC для многоточечной ВКС

Данная схема устраняет все минусы предыдущей схемы: для каждого пользователя заводится индивидуальный видеокодер, который позволяет легко адаптировать генерируемый трафик к пропускной способности канала соответствующего клиента. Помимо этого, для каждого клиента формируется мозаика, где его собственное изображение отсутствует.

Плюсы:

  • каждый участник конференции имеет свою индивидуальную мозаику.

Минусы

  • дороговизна и избыточность схемы конференции.

Предположим, что каждому пользователю раздается мозаика в разрешении 720p. При использовании
Intel Xeon 2.4GHz (24 ядра) можно будет одновременно запустить порядка 80 кодеров VP8 (VP8 кодирует
720p со средней загрузкой около 30% ядра). Если, скажем, в конференции принимает участие четыре человека, то на таком, достаточно дорогом, сервере одновременно можно запустить всего лишь 20 конференций, что сильно повышает их стоимость.

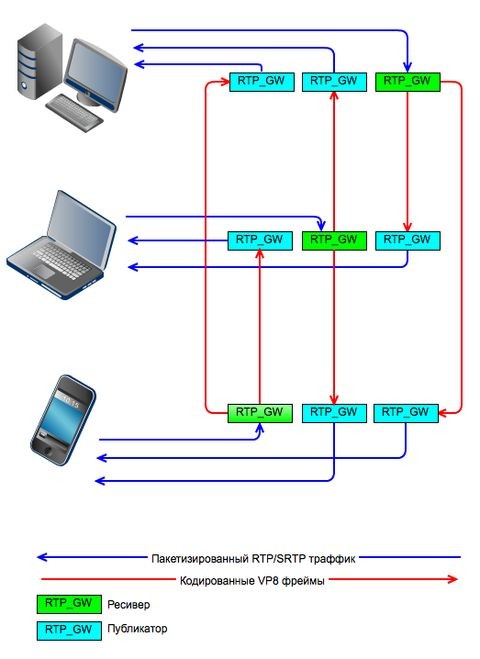

Конференция №3 - Кодированные стримы и псевдо-SVC

Возможности и ограничения WebRTC для многоточечной ВКС

Такой вид конференции уже не раз рассматривался и, в принципе, данная методика является основной при реализации конференции без транскодинга. Каждый пользователь отдает один видеопоток и получает в ответ N-1 кодированных потоков, где N - число участников конференции. Безусловно, данная схема подкупает своей простотой и дешевизной, но из-за отсутствия в схеме видеокодеров «проседает» автоадаптация от MCU до клиента.

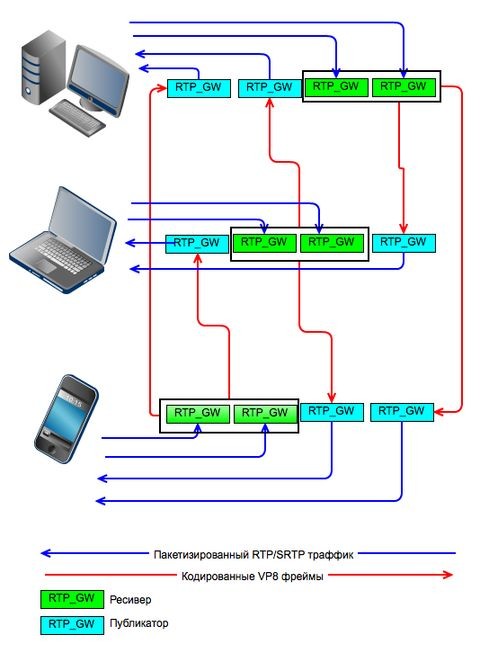

Благодаря возможностям стандарта WebRTC эту проблему можно решить небольшим расширением, показанным на рисунке ниже.

Возможности и ограничения WebRTC для многоточечной ВКС

Как видно из схемы, каждый пользователь теперь публикует два видеопотока: один большой (порядка
640х480@25fps) и второй маленький (128Х64@5fps), при этом продолжая получать N-1 потоков от MCU. Основной особенностью данной схемы является использование функционала WebRTC для определения пропускной способности удаленной стороны: MCU определяет, когда у клиента возникают проблемы с получением видео в связи с уменьшением пропускной способности, и тогда он перестает публиковать ему видеопоток большого разрешения и подменяет его на малый. Пользователь замечает проблемы в своей сети только за счет определенного ухудшения качества получаемой картинки, но тем не менее не перестает видеть собеседников и остается в курсе происходящего. Как видно из схемы, такой тип схемы почти лишен недостатков и реализует так называемую псевдо-SVC, а также показывает, чего же действительно не хватает WebRTC, - полноценного SVC.

Заключение

Мы рассмотрели далеко не все способы реализации многоточечной конференции с использованием текущего варианта стандарта WebRTC и возможностью подключения и/или интеграции существующих медиаклиентов. Комбинируя его с различными вариантами сигнального протокола, транспорта и кодеков, можно создавать схемы, которые могут легко сочетаться с уже установленными у заказчиков ВКС-решениями, благодаря чему интеграция новых технологий будет проходить достаточно быстро и недорого.

Самым главным и значительным усилением WebRTC будет кодек VP9, над которым сейчас работает Google в сотрудничестве с Vidyo: он позволит избавить стандарт от излишнего кода, упростит конфигурации конференций, максимально оптимизирует используемый трафик и процессорные мощности. Вследствие этого все приведенные в статье схемы конференций могут быть пересмотрены в сторону уменьшения их стоимости.



Для справки: VP9 уже поддержан в браузерах Chrome и Firefox и, по неофициальным сведениям, будет доступен в рамках протокола WebRTC уже в этом году.



Термины:

  • MCU (Multi Conference Unit) - программно-аппаратный комплекс, реализующий медиа сервер для проведения многоточечной конференции.
  • Видеокодер  – процесс (алгоритм) сжатия видеопотока.
  • Видеодекодер  – процесс (алгоритм) расшифровки видео-потока
  • SVC (Scalable Video Coding) - расширение алгоритма работы видеокодера, позволяющего сохранять несколько слоев в одной итерации кодирования потока.
  • Temporal SVC - кодирование нескольких частот (FPS) за один проход.
  • Spatial SVC - кодирование нескольких разрешений за один проход.
