Предлагаемая эталонная модель BPM (Business Process Management) основывается на цепочке следующих предпосылок:

  • повышение производительности предприятия как сложной системы требует ее рационального построения, а процессное управление является наиболее современной концепцией для такого построения;
  • BPM (как дисциплина) предлагает системный подход к реализации процессного управления;
  • на каждом процессно-управляемом предприятии есть своя BPM-система — портфолио всех бизнес-процессов, а также методов и инструментов для руководства разработкой, исполнения и развития этого портфолио;
  • гибкость BPM-системы предприятия является основным фактором ее успеха;
  • специализированная программная платформа (BPM suite) для реализации BPM-системы предприятия необходима, но недостаточна, так как BPM занимает особое место в архитектуре предприятия.

Цель: повышение производительности предприятия

Для управления своей производительностью большинство предприятий используют принцип обратной связи (рис. 1), позволяющий адаптироваться к внешней бизнес-экосистеме путем выполнения определенной последовательности действий:

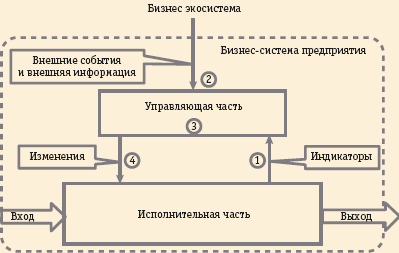

Рис. 1. Применение принципа обратной связи в рамках предприятия

  1. Измерение хода исполнения производственно-хозяйственной деятельности (обычно такие измерения представлены в форме различных метрик или индикаторов, например, процент возвращающихся клиентов);
  2. Вычленение из внешней бизнес-экосистемы важных для предприятия событий (например, законов или новых потребностей рынка);
  3. Определение стратегии развития бизнеса предприятия;
  4. Реализация принятых решений (путем внесения изменений в бизнес-систему предприятия).

В соответствии с классической рекомендацией Эдварда Деминга, автора многочисленных работ в области управления качеством, в том числе известной книги «Выход из кризиса», все усовершенствования должны проводиться циклично, непрерывно и с проверкой на каждом цикле. Степень и частота этих усовершенствований зависят от конкретной ситуации, но рекомендуется делать такие циклы достаточно компактными. Различные усовершенствования могут затрагивать различные аспекты работы предприятия. Вопрос в том, как предприятие может достигнуть наилучших результатов в каждом конкретном случае? Существуют две объективные предпосылки для оптимизации деятельности предприятия как единого целого:

  • обеспечение руководства надлежащей информацией и инструментами для принятия решения;
  • гарантия того, что бизнес-система предприятия способна к осуществлению необходимых изменений в необходимом темпе.

Наиболее современная концепция организации работы предприятия — процессное управление, при котором процессы и службы становятся явными.

Процессное управление

Мир бизнеса давно понял (см. такие методики, как TQM, BPR, Six Sigma, Lean, ISO 9000, и др.), что службы и процессы — это основа функционирования большинства предприятий. Множество предприятий используют процессное управление для организации своей производственно-хозяйственной деятельности, как портфолио бизнес-процессов и методов управления ими.

Процессное управление, как управленческая концепция, постулирует целесообразность координации деятельности отдельных служб предприятия с целью получения определенного результата при помощи явно и формально определенных бизнес-процессов. При этом службы — это операционно независимые функциональные единицы; у предприятия может быть много элементарных нанослужб, которые организованы в мегаслужбу (собственно предприятие).

Использование явного определения координации позволяет формализовать взаимозависимости между службами. Наличие такой формализации дает возможность использовать различные методы (моделирование, автоматизированная проверка, контроль за версиями, автоматизированное выполнение и т.д.) для улучшения понимания бизнеса (для принятия более правильных решений) и повышения скорости развития бизнес-систем (для более быстрой реализации изменений).

Кроме процессов и служб, бизнес-системы предприятий работают с событиями, правилами, данными, индикаторами работы, ролями, документами и т.д.

Для реализации процессного управления предприятия используют три популярные дисциплины постоянного усовершенствования бизнес-процессов: ISO 9000, Six Sigma и «бережливое», или «экономное», производство (Lean production). Они воздействуют на различные области бизнес-системы предприятия, однако всегда предусматривается сбор данных о фактически проделанной работе и использование некой модели бизнес-процессов для принятия решений (хотя иногда эта модель находится только в чьей-то голове). В то же самое время они предлагают различные и взаимодополняющие методы для того, чтобы определить, какие именно изменения необходимы для улучшения функционирования бизнес-системы предприятия.

Что моделируете, то и выполняете

На рис. 2 приведена обобщенная модель процессно-управляемого предприятия.

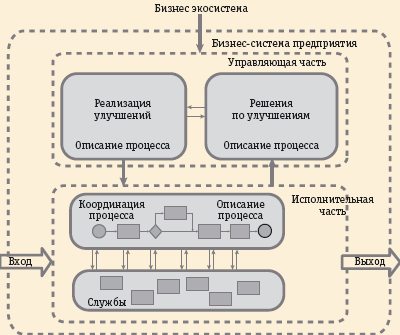

Рис. 2. Образец обратной связи для процессно-управляемого предприятия

В чем основная трудность оптимизации деятельности такого предприятия? Различные части бизнес-системы используют разные описания одного и того же бизнес-процесса. Обычно эти описания существуют отдельно и разработаны разными людьми, обновляются различными темпами, не обмениваются информацией, а некоторых из них просто нет в явном виде. Наличие единого описания бизнес-процессов предприятия позволяет устранить этот недостаток. Это описание должно быть явно и формально определено, чтобы одновременно служить моделью для моделирования, исполняемой программой и документацией, легко понимаемой всеми вовлеченными в бизнес-процесс сотрудниками.

Такое описание — основа дисциплины BPM, позволяющей моделировать, автоматизировать, выполнять, контролировать, измерять и оптимизировать потоки работ, охватывающие программные системы, сотрудников, клиентов и партнеров в пределах и вне границ предприятия. Дисциплина BPM рассматривает все операции с бизнес-процессами (моделирование, исполнение и т.п.) как единое целое (рис. 3).

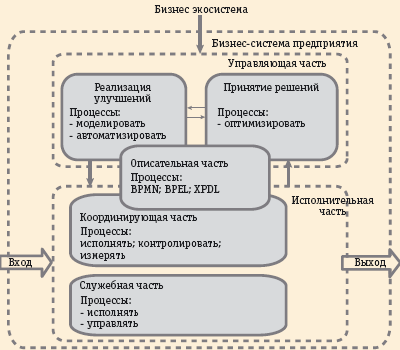

Рис. 3. Дисциплина BPM в системе предприятия

На данный момент в индустрии BPM еще не сложилась надлежащая система стандартов на форматы формального описания бизнес-процессов. Три наиболее популярных формата: BPMN (Business Process Modelling Notation, графическое представление моделей бизнес-процессов), BPEL (Business Process Execution Language, формализация исполнения взаимодействия между Web-сервисами) и XPDL (XML Process Description Language, www.wfmc.org, спецификация по обмену моделями бизнес-процессов между различными приложениями) были разработаны различными группами и для различных целей и, к сожалению, адекватно не взаимодополняют друг друга.

Ситуация усугубляется тем, что за различными форматами стоят различные производители и каждый старается «протолкнуть» на рынок свое решение. Как это неоднократно повторялось, в подобной борьбе интересы конечного потребителя мало принимаются во внимание — сегодня нет достаточно мощной организации, представляющей интересы конечного потребителя BPM (по аналогии с группой стандартов для HTML, успех которой объясняется принятием всеми разработчиками Web-браузеров единого теста ACID3 для сравнения своих продуктов). Идеальной ситуацией в BPM было бы стандартное определение семантики исполнения для BPMN-подобного описания бизнес-процессов. Именно стандартная семантика исполнения гарантировала бы одинаковую интерпретацию бизнес-процессов любым ПО. Дополнительно такое описание должно позволять адаптацию степени описания бизнес-процессов для нужд конкретного потребителя (например, пользователь видит грубую диаграмму, аналитик — более подробную и т.п.).

Все это не означает, что BPEL или XPDL станут ненужными — их использование будет скрыто, как это происходит в сфере подготовки электронных документов. Один и тот же электронный документ может одновременно существовать в XML, PDF, PostScript и т.п., но только один основной формат (XML) используется для модификации документа.

Дисциплина BPM в культуре предприятия

Кроме процессов и служб, бизнес-системы предприятия работают с такими дополнительными артефактами, как:

  • события (events) — явления, происшедшие в пределах и вне границ предприятия, на которые возможна некая реакция бизнес-системы, например, при получении заказа от клиента необходимо начать бизнес-процесс обслуживания;
  • объекты (data and documents objects) — формальные информационные описания реальных вещей и людей, образующих бизнес; это информация на входе и выходе бизнес-процесса, например, бизнес-процесс обслуживания заказа получает на входе собственно формуляр заказа и информацию о клиенте, а на выходе формирует отчет о выполнении заказа;
  • деятельности (activities) — мелкие работы, преобразующие объекты, например автоматические деятельности типа проверки кредитной карты клиента или деятельности, осуществляемые человеком, такие как визирование документа руководством;
  • правила (rules) — ограничения и условия, при которых функционирует предприятие, например, выдача кредита на определенную сумму должна утверждаться генеральным директором банка;
  • роли (roles) — понятия, представляющие соответствующие навыки или обязанности, требуемые для выполнения определенных действий, например, только менеджер высшего звена может подписать конкретный документ;
  • аудиторские следы (audit trails) — информация о выполнении конкретного бизнес-процесса, например, кто сделал, что и с каким результатом;
  • основные индикаторы производительности (Key Performance Indicator, KPI) — ограниченное число показателей, измеряющих степень достижения поставленных целей.

Рис. 4 иллюстрирует распределение артефактов между различными частями бизнес-системы предприятия. Выражение «процессы (как шаблоны)» означает абстрактные описания (модели или планы) процессов;

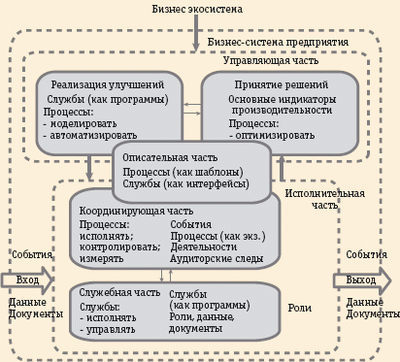

Рис. 4. Некоторые артефакты в бизнес-системе предприятия

выражение «процессы (как экземпляры)» означает фактические результаты выполнения этих шаблонов. Обычно шаблон используется для создания многих экземпляров (подобно незаполненному бланку, который многократно копируется для заполнения разными людьми). Выражение «службы (как интерфейсы)» означает формальные описания служб, которые доступны для их потребителей; выражение «службы (как программы)» означает средства выполнения служб — такие средства обеспечиваются поставщиками служб.

Для успешной работы со всей сложной совокупностью взаимозависимых артефактов у любого процессно-управляемого предприятия есть своя собственная BPM-система — это портфолио всех бизнес-процессов предприятия, а также методов и инструментов для руководства разработкой, исполнения и развития этого портфолио. Другими словами, BPM-система предприятия ответственна за синергетическое функционирование различных частей бизнес-системы предприятия.

BPM-система, как правило, не идеальна (например, некоторые процессы могут существовать лишь на бумаге, а некоторые детали «живут» только в умах определенных людей), но она существует. Например, любую реализацию ISO 9000 можно рассматривать как пример BPM-системы.

Улучшение BPM-системы предприятия, помимо чисто технических аспектов, должно учитывать социо-технические вопросы. У BPM-системы предприятия есть много заинтересованных лиц, каждое из которых решает свои задачи, воспринимает BPM-дисциплину своим образом и работает со своими артефактами. Для успешного развития BPM-системы предприятия необходимо обратить особое внимание на проблемы всех заинтересованных лиц и заранее объяснить им, как улучшение BPM-системы предприятия изменит их работу к лучшему. Крайне важно достигнуть единого понимания всех артефактов среди всех заинтересованных лиц.

Специализированное ПО для реализации BPM-систем

Растущая популярность и большой потенциал BPM вызвали появление нового класса корпоративного ПО — BPM suite, или BPMS, содержащего следующие типичные компоненты (рис. 5):

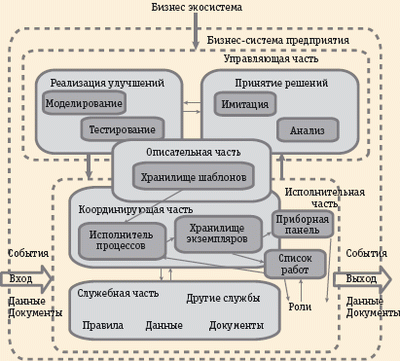

Рис. 5. Компоненты BPM suite

  • инструмент моделирования (Process modelling tool) — графическая программа для манипулирования такими артефактами, как события, правила, процессы, активности, службы и т.д.;
  • инструмент тестирования (Process testing tool) — среда функционального тестирования, которое позволяет «исполнять» процесс по различным сценариям;
  • хранилище шаблонов (Process template repository) — база данных шаблонов бизнес-процессов с поддержкой различных версий одного и того же шаблона;
  • исполнитель процессов (Process execution engine);
  • хранилище экземпляров (Process instance repository) — база данных для выполняемых и уже выполненных экземпляров бизнес-процессов;
  • список работ (Work list) — интерфейс между BPM suite и пользователем, выполняющим некоторые активности в рамках одного или нескольких бизнес-процессов;
  • приборная панель (Dashboard) — интерфейс оперативного контроля за исполнением бизнес-процессов;
  • инструмент анализа (Process analysis tool) — среда для изучения тенденции исполнения бизнес-процессов;
  • инструмент имитационного моделирования (Process simulation tool) — среда для тестирования производительности бизнес-процессов.

Необходимость взаимодействия между BPM suite и корпоративным ПО, которое поддерживает другие артефакты, вызвала появление нового класса корпоративного ПО — Business Process Platform (BPP). Типичные технологии BPP (рис. 6):

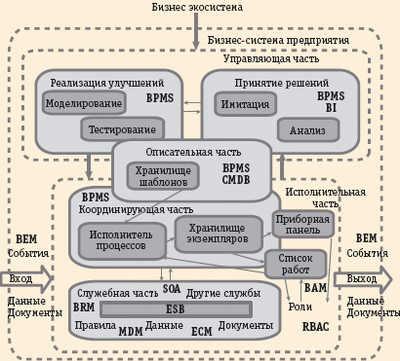

Рис. 6. Различные технологии, связанные с BPP

  • Business Event Management (BEM) — анализ бизнес-событий в режиме реального времени и запуск соответствующих бизнес-процессов (BEM связан с Complex Event Processing (CEP) и Event Driven Architecture (EDA));
  • Business Rules Management (BRM) — явное и формальное кодирование бизнес-правил, которые могут модифицироваться пользователями;
  • Master Data Management (MDM) — упрощение работы со структурированными данными за счет устранения хаоса при использовании одних и тех же данных;
  • Enterprise Content Management (ECM) — управление корпоративной информацией, предназначенной для человека (обобщение понятия документ);
  • Configuration Management Data Base (CMDB) — централизованное описание всей информационно-вычислительной среды предприятия, используемое для привязки BPM к информационно-вычислительным ресурсам предприятия;
  • Role-Based Access Control (RBAC) — управления доступом к информации с целью эффективного разделения контрольных и исполнительских полномочий (separation of duty);
  • Business Activity Monitoring (BAM) — оперативный контроль функционирования предприятия;
  • Business Intelligence (BI) — анализ характеристик и тенденций работы предприятия;
  • Service-Oriented Architecture (SOA) — архитектурный стиль для построения сложных программных систем в виде набора универсально доступных и взаимозависимых служб, который используется для реализации, выполнения и управления службами;
  • Enterprise Service Bus (ESB) — среда коммуникаций между службами в рамках SOA.

Таким образом, дисциплина BPM способна обеспечить единое, формальное и выполнимое описание бизнес-процессов, которое может использоваться в различных инструментах BPM suite, причем реальные данные собираются во время выполнения бизнес-процессов. Вместе с тем высокая гибкость BPM-системы предприятия не гарантируется автоматически после покупки BPM suite или BPP — способность конкретной BPM-системы развиться в необходимом темпе должна проектироваться, реализовываться и постоянно контролироваться. Как и здоровье человека, все это нельзя купить.

BPM в архитектуре предприятия

Необходимость вовлечения практически всего корпоративного ПО в единую логику улучшения BPM-системы предприятия поднимает вопрос о роли и месте BPM в архитектуре предприятия (Enterprise Architecture, EA). EA является на сегодня устоявшейся практикой ИТ-департаментов по упорядочению информационно-вычислительной среды предприятия. В основе EA лежат следующие правила:

  • текущая ситуация с информационно-вычислительной средой предприятия тщательно документируется как исходная точка as-is;
  • желаемая ситуация документируется как конечная точка to-be;
  • строится и исполняется долгосрочный план по переводу информационно-вычислительной среды предприятия из одной точки в другую.

Все это, казалась бы, вполне разумно, но сразу видна разница с подходом, предусматривающим небольшие улучшения, который лежит в основе процессного управления. Как совместить эти два противоположных подхода?

Дисциплина BPM может решить основную проблему EA — дать объективную оценку производственно-хозяйственных возможностей (а не только информационно-вычислительных) того, что будет в точке to-be. Несмотря на то что EA описывает полную номенклатуру артефактов предприятия (его генотип), она не может достоверно сказать, какие изменения в этом генотипе влияют на конкретные производственно-хозяйственные характеристики предприятия, то есть на фенотип предприятия (cовокупность характеристик, присущих индивиду на определенной стадии развития).

Со своей стороны, дисциплина BPM структурирует взаимозависимости между артефактами в виде явных и исполняемых моделей (бизнес-процесс — это пример взаимозависимости между такими артефактами, как события, роли, правила и т.п.). Наличие таких исполняемых моделей позволяет с некоторой степенью достоверности оценить производственно-хозяйственные характеристики предприятия при изменении генотипа предприятия.

Естественно, чем больше взаимозависимостей между артефактами смоделировано и чем достовернее эти модели, тем точнее такие оценки. Потенциально симбиоз номенклатуры артефактов предприятия и формально определенных взаимозависимостей между ними дает исполняемую модель предприятия на конкретный момент времени. Если строить такие исполняемые модели на единых принципах (например, krislawrence.com), то появляется возможность для сравнения эффекта от применения различных стратегий развития предприятия и появления более систематических и предсказуемых технологий по преобразованию одних исполняемых моделей в другие.

В некотором смысле комбинация EA+BPM может стать своего рода навигатором, который обеспечивает руководство и практическую помощь в развитии бизнеса и ИТ при реализации генеральной линии предприятия.

***

Не секрет, что сегодня производители ПО определяют и развивают BPM по-разному. Однако, более перспективный путь развития BPM — это BPM, ориентированный на нужды конечных потребителей, и эталонная модель BPM — первый шаг по созданию единого понимания BPM среди всех заинтересованных лиц.

Предлагаемая в статье эталонная модель основана на практическом опыте автора по проектированию, разработке и сопровождению различных корпоративных решений. В частности, эта модель использовалась для автоматизации ежегодного производства более 3 тыс. сложных электронных продуктов со средним временем подготовки продукта в несколько лет. В результате обслуживание и развитие этой производственной системы потребовали в несколько раз меньше ресурсов, чем при традиционном подходе. n

Александр Самарин (samarin@bluemail.ch) — корпоративный архитектор ИТ-департамента правительства кантона Женева (Швейцария).


Process Frameworks для BPM

Подход к реализации технологий управления бизнес-процессами, упрощающий внедрение BPM-систем, подразумевает четкое определение бизнес-задачи и соответствующих ей бизнес-процессов; реализацию этих процессов за срок не более трех месяцев с целью демонстрации ценности данного подхода; дальнейшее расширение реализации на основные бизнес-задачи. Однако главная трудность на этом пути — недопонимание и отсутствие согласованности между бизнес- и ИТ-подразделениями. Значительно упростить проект внедрения и сократить затраты позволяют специализированные референсные модели (Process Frameworks).

Референсная модель — пакет аналитических и программных ресурсов, состоящий из описания и рекомендаций по организации высокоуровневой структуры бизнес-процесса, набора атрибутов и метрик оценки эффективности выполнения, а также программных модулей, созданных для быстрого построения прототипа бизнес-процесса для последующей его адаптации под специфику конкретной компании.

Референсные модели помогают в определении и установке требований и позволяют наладить бизнес-процессы, они основаны на отраслевых стандартах и включают в себя отраслевой опыт. Для типовых процессов референсные модели способны помочь при выборе и моделировании основных последовательностей работы, определении ключевых показателей эффективности (КPI) и параметров, позволяющих оценить результативность в ключевых областях, а также при управлении деятельностью и решением задач, анализе исходных причин и обработке исключительных случаев.

В структуру типичной референсной модели входят: рекомендации и описание предметной области; элементы композитных пользовательский интерфейсов (экранные формы и логически связные в цепочки портлеты); оболочки сервисов для быстрой реализации доступа к бизнес данным; примеры типовых бизнес-правил; ключевые показатели эффективности и элементы для их анализа; исполняемые модели процессов; модели данных и атрибуты процесса; адаптации к законодательной базе и специфике бизнеса в конкретной стране; рекомендации по этапам развертывания и реализации процессов. Такой набор ресурсов позволят быстрее адаптироваться к реализации процессного подхода в рамках конкретной системы управления бизнес-процессами, сократить время итераций цикла разработки, тестового исполнения и анализа процессов. При этом достигается максимальное соответствие технической реализации и существующей бизнес-задачи.

Однако, как отмечают аналитики AMR Research, «технологии и методы сами по себе не способны обеспечить каких-либо преимуществ — «больше» не всегда значит «лучше». Некоторые компании применяют множество различных решений, однако эффективность от этого только падает. Важна грамотность применения таких технологий». В референсных моделях в качестве основы используются принятые в отрасли стандарты и опыт компании Software AG по созданию эталонной модели для определения требований клиентов. На практике эта модель становится отправной точкой, с помощью которой клиенты могут создать нужную модель.

Process Framework, например, для бизнес-процесса обработки заказов, включает в себя базовую модель процесса со схемами действий для различных пользователей и ролей, избранные KPI из модели SCOR (The Supply-Chain Operations Reference-model) для процесса в целом и отдельных этапов, правила поддержки разных последовательностей обработки, например с учетом сегмента клиентов, целевые показатели для различных сегментов клиентов, типов продукции и регионов, а также панели индикации, помогающие контролировать особые ситуации.

Process Framework позволяет акцентировать внимание на необходимости и возможности коррекции KPI для конкретных групп клиентов и их конфигурирования с учетом появления новых товаров, выхода на новые регионы или сегменты рынка. Подобная информация позволит руководителям, отвечающим за цепочки поставок, торговые операции, логистику и производство, улучшить контроль над конкретной деятельностью, а руководителям ИТ-отделов быстро оценить реальную работоспособность ИТ-систем, поддерживающих обработку заказов.

Владимир Аленцев (Vladimir.Alentsev@softwareag.com) — консультант по BPM и SOA, представительство Software AG в России и СНГ (Москва).
