Marco Chiappetta. Build the ultimate Intel Haswell PC for under $1000. PCWorld 2013.



Соберите ПК с процессором Haswell

Компания Intel наладила выпуск четвертого поколения процессоров Core, разрабатывавшихся под кодовым наименованием Haswell. Подобно предыдущим поколениям Sandy Bridge и Ivy Bridge, появление чипов Haswell стало значительным шагом вперед, обеспечив увеличение производительности центрального и графического процессоров при одновременном сокращении уровня энергопотребления.

К сожалению, процессорам Haswell нужен новый разъем LGA 1150 и, следовательно, новая системная плата, построенная на основе набора системной логики Intel Series 8. Но наряду с дополнительными трудностями это открывает и новые возможности.



Охота на комплектующие

Как правило, наилучшим выбором среди процессоров для настольных компьютеров являются кристаллы, стоящие на одну-две ступени ниже флагманских продуктов. К примеру, процессор Core i7-3770 стоит примерно на 1000 руб. (или на 15%) дешевле модели Core i7-3770K (10 200 руб. против 11 500 руб.), выдавая при этом около 98% от производительности своего собрата. Правда, у процессоров Haswell разница в цене чуть менее ощутима.

Корпус: NZXT Source 210 Mid-Tower

Блок питания: FSP Group Raider 450 Вт, адаптированный к особенностям Haswell



На вершине списка сейчас находится полностью разблокированный (а значит, разгоняемый) процессор Core i7-4770K, который предлагается за 11 870 руб. (Средняя цена в Москве. — Прим. ред. ). Процессор Core i7-4770 без литеры K, имеющий базовую тактовую частоту на 100 МГц ниже, обойдется покупателям в 10 800 руб. Разница в производительности невелика, а сэкономленную 1000 руб. можно было бы потратить на другие компоненты. Но мне хотелось иметь лучшее из предложений Haswell, и я решил все же отдать предпочтение Intel Core i7-4770K.

Следующим этапом шел выбор системной платы. Хотелось бы иметь соответствующие процессору возможности для разгона, но я был не готов тратить на это кучу денег. И потому выбор пал на модель Gigabyte GA-Z87X-UD3H за 6150 руб. Плата построена на базе системной логики Intel Z87 Express, однако инженеры Gigabyte решили не перегружать ее лишними портами и контроллерами. Небогатый набор аксессуаров к ней также способствовал снижению цены.

Системная плата: Gigabyte GA-Z87X-UD3H

Процессор: Intel Core i7-4770K



Далее следовала графическая плата. В процессоры Haswell интегрирован наиболее мощный и полнофункциональный графический механизм Intel, но при бюджете в 36 тыс. руб. я мог позволить себе приобрести что-то более стоящее. Хотя у меня и не было цели собрать игровой ПК, все-таки мне хотелось иметь возможность поиграть в новейшие игры. В результате была выбрана плата Sapphire Radeon HD 7790 Dual-X (4530 руб.), поддерживающая полный набор функций DirectX 11. Она способна справиться с любой игрой, представленной сейчас на рынке. Но самым примечательным оказалось то, что плата шла в комплекте с рядом игр высшего класса, включая Crysis 3, BioShock: Infinite и Far Cry 3. Общая стоимость этого игрового пакета превышала стоимость самой платы (В России возможна иная комплектация. — Прим. ред.).

В качестве оперативной памяти и подсистемы хранения я выбрал достойное предложение за умеренные деньги. Новейший процессор Intel официально поддерживает память с частотой 1600 МГц и лучшие результаты показывает в двухканальной конфигурации. С учетом этого я взял наиболее доступный комплект двухканальной памяти DDR3-1600 Kingston HyperX Black за 3050 руб. В его состав входят два модуля по 4 Гбайт с низкопрофильными радиаторами и официальной поддержкой частоты в 1600 МГц.



Оперативная память: 8 Гбайт (2 × 4 Гбайт) Kingston HyperX Black DDR3-1600 Dual-Channel Kit

Графическая плата: Sapphire Radeon HD 7790 Dual-X



Полный перечень комплектующих

Процессор : Intel Core i7-4770K (11 870 руб.)

Системная плата : Gigabyte GA-Z87X-UD3H (6150 руб.)

Графическая плата : Sapphire Radeon HD 7790 Dual-X (4530 руб.)

Оперативная память : 8 Гбайт (2 × 4 Гбайт) Kingston HyperX Black DDR3-1600 Dual-Channel Kit (3050 руб.)

Корпус : NZXT Source 210 Mid-Tower (2170 руб.)

Твердотельный накопитель : AData SX900 128 Гбайт (3617 руб.)

Жесткий диск : WD Caviar Blue 500 Гбайт, 7200 об/мин, 64 Мбайт кеш-памяти (1830 руб.)

Оптический накопитель : Lite-On SATA DVD-R (580 руб.)

Блок питания : FSP Group Raider 450 Вт, адаптированный к особенностям Haswell (1800 руб.)

Общая стоимость оборудования на момент написания статьи: 35 597 руб.



Энергичный дуэт

Дополнение самого быстрого процессора Haswell низкопроизводительным хранилищем не выдерживает критики, поэтому мне требовалось рациональное сочетание твердотельного накопителя и традиционного жесткого диска с вращающимися пластинами. С ролью твердотельного накопителя справилось устройство AData SX900 SSD емкостью 128 Гбайт. При цене в 3617 руб. модель AData SX900 имеет контроллер LSI SandForce SF-2281, выполняющий операции чтения и записи на скорости 550 Мбайт/с и 520 Мбайт/с соответственно. Этого вполне достаточно для операционной системы и часто запускаемых приложений.

Оптический накопитель: Lite-On SATA DVD-R

Накопитель для ОС и приложений: AData SX900 SSD, 128 Гбайт

Объемное хранилище: WD Caviar Blue 500 Гбайт, 7200 об/мин, 64 Мбайт кеш-памяти



Но в дополнение к твердотельному накопителю требуется что-то более емкое и при этом необременительное для кошелька. Здесь мой выбор пал на жесткий диск Western Digital Caviar Blue емкостью 500 Гбайт. Диск со скоростью вращения шпинделя 7200 об/мин 64 Мбайт кеш-памяти продавался за 1830 руб. Кроме того, я решил взять пишущий оптический накопитель Lite-On DVD-R за 580 руб.

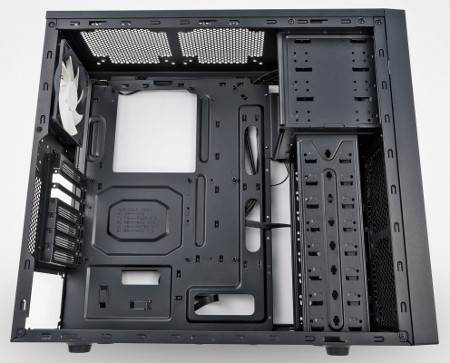

Высокопроизводительному компьютеру обычно нужен хороший корпус с большим количеством вентиляторов, но, к счастью, ни процессор Haswell, ни графическая плата Radeon HD 7790 не отличаются высоким энергопотреблением. В итоге меня вполне устроила башня средних размеров, оборудованная несколькими вентиляторами и окошком на верхней панели для лучшего охлаждения. Отличным вариантом оказалась модель NZXT Source 210, за которую я заплатил 2170 руб.

И наконец, последним штрихом к общей картине стал блок питания, от которого требовались высокая эффективность и поддержка Haswell. Модель FSP Group Raider была выбрана по трем причинам: вполне достаточный запас мощности в 450 Вт, поддержка Haswell и наличие сертификата 80-Plus Bronze, а также отличная репутация производителя.



Сборка компонентов

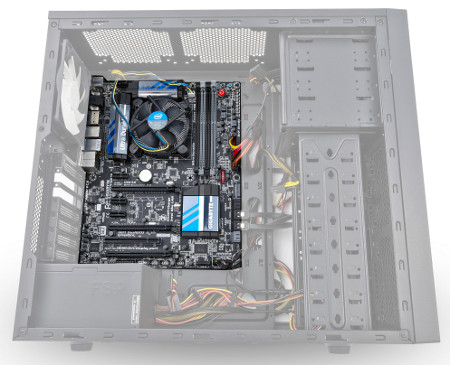

Сборка системы не вызвала затруднений. Первым делом я установил на системной плате процессор и закрепил на нем кулер. Процессор размещается в разъеме таким образом, чтобы его выемки совпали с выступами сокета, и устанавливается без каких-либо усилий. Поднимаем фиксирующий рычаг и крышку сокета, вставляем процессор в разъем и фиксируем его с помощью крышки и рычага. При установке кулера сначала размещаем в отверстиях вокруг сокета монтажные крепления, плотно вставляем в них четыре ножки, окружающие радиатор, и фиксируем их. Устанавливаем модули памяти в разъемы DIMM, после чего закрепляем системную плату в корпусе.

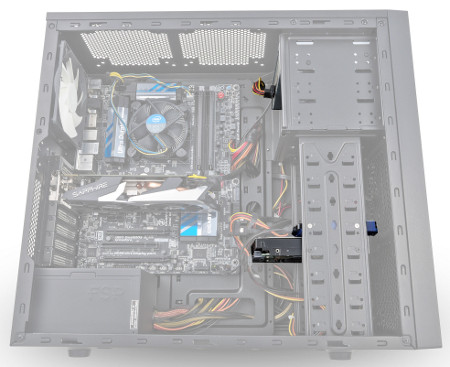

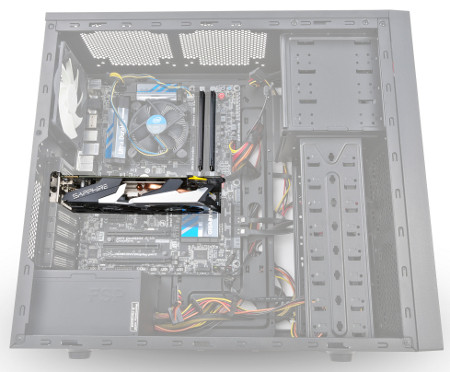

Устанавливаем в отсеки корпуса накопители и соединяем их с портами SATA на системной плате. Вставляем графическую плату в предназначенный для нее разъем, подключаем к системной плате кабели передней панели корпуса.

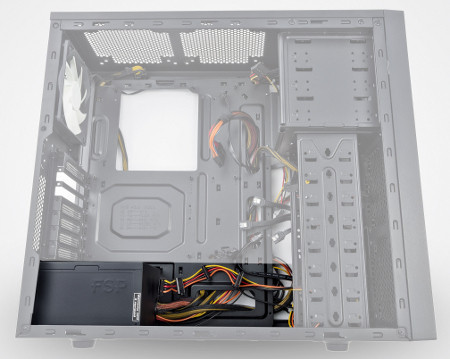

Теперь настал черед блока питания. Закрепляем его винтами на корпусе и прокладываем все кабели питания таким образом, чтобы не препятствовать вентиляционным потокам воздуха.

Устанавливаем операционную систему (я выбрал Windows 8 Pro x64).

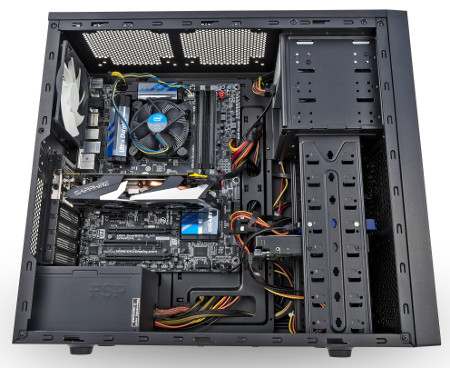

Вот так все должно выглядеть после правильной сборки. Обратите внимание, что кабели аккуратно уложены, обеспечивая удобный доступ ко всем компонентам и максимальную эффективность вентиляции
