Разумеется, как только стали доступны контроллеры USB 3.0 и SATA 3, Gigabyte выпустила несколько устройств с поддержкой данных интерфейсов.

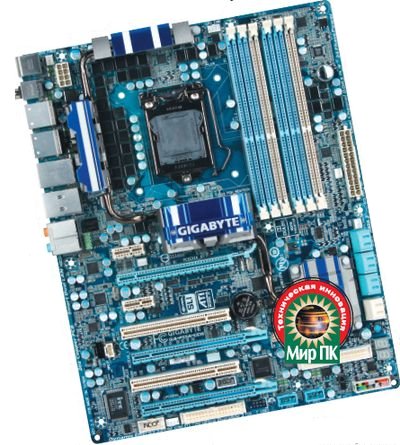

Некоторое время назад мы тестировали системную плату Gigabyte GA-P55-UD6 на базе чипсета Intel P55 Express (см. «Мир ПК», №12/09, с. 8). GA-P55A-UD6 — ее улучшенная версия. Различия заключаются в поддержке USB 3.0 и SATA 3, а также в усиленном питании устройств USB: максимальный ток, отдаваемый платой, равен 1,5 А. Это касается всех десяти разъемов USB, имеющихся на плате. В ходе тестирования мы подключали к гнезду USB 2.0 проблемный внешний накопитель — оставшийся после модернизации ноутбука жесткий диск Fujitsu-Siemens MHT2040BH, помещенный в бокс USB—SATA. Данный диск успешно стартовал и работал без сбоев даже при питании от одного гнезда USB, хотя при подключении его к другим системным платам и ноутбукам обычно возникали проблемы.

Поддерживаемый объем ОЗУ составляет 16 Гбайт — это определено возможностями процессора, однако на плате распаяны не четыре, а шесть разъемов DIMM, что позволяет получить максимальный объем памяти даже при использовании односторонних модулей.

На плате предусмотрены три полноразмерных разъема PCI Express, два из которых подсоединены к процессору (х16 и х8), а один — к PCH. При использовании третьего полноразмерного разъема PCI Express в режиме х4 отключаются два имеющихся на плате разъема х1, а также дополнительный контроллер SATA 2. В противном случае этот разъем работает в режиме х1.

Системные платы без интегрированной графики обычно богаты разъемами на задней панели. В данном случае функциональность расширена благодаря двум комбинированным гнездам eSATA/USB. Разъемы USB 3.0 выделены синим цветом

Интерфейсные контроллеры USB 3.0 (NEC D720200F1), SATA 3(Marvell 9128) и SATA 2(JMicron JMB362) связаны с микросхемой PCH посредством интерфейса PCI Express 2.0. Причем каждому из них выделено по одной линии PCI Express. Очевидно, что такой пропускной способности (около 4,19 Гбит/с) недостаточно для обеспечения обещанных 5 Гбит/с по шине USB 3.0, а также двух интерфейсов SATA 3 по 6 Гбит/с каждый. Впрочем, теоретическая пропускная способность интерфейсов нередко оказывается недостижимой на практике. И хотя устройств с интерфейсами USB 3.0 или SATA 3 пока практически нет, все же потребителю не стоит быть слишком доверчивым, когда речь заходит о цифрах.

В целом обсуждаемая системная плата довольно интересная. В представленном ранее материале, посвященном модели GA-P55-UD6, были описаны ее достоинства и недостатки, так что повторяться не будем. А поскольку разница в цене этих устройств невелика, сейчас предпочтительнее приобрести GA-P55А-UD6.


Gigabyte GA-P55A-UD6

Оценка: 92 балла
Функциональное устройство для систем среднего класса с поддержкой современных интерфейсов.
Цена: 7900 руб.
Производитель: Gigabyte
Сайт: www.gigabyte.ru
Микросхем: Intel P55 Express
Память: DDR3 2600+/ 2200/ 1600/ 1333/ 1066/800
Разъемов DIMM:
Поддерживаемый объем памяти: 16 Гбайт
Расширения: PCI — 2 шт., PCI-E x16, PCI-E x8, PCI-E x4, PCI-E x1 — 2 шт.
Режима SLI: есть
Режима CrossfireX: есть
Накопителей: SATA 2 — 6 шт., SATA 3 — 2 шт., PATA, флоппи, eSATA — 2 шт.
На задней панели: комбинированные гнезда eSATA/USB — 2 шт., PS/2, S/PDIF оптический, S/PDIF коаксиальный, IEEE 1394a — 2 шт., мини-«джек» 3,5-мм — 6 шт., USB 2.0 — 6 шт., USB 3.0 — 2 шт.
Аудиокодек: Realtek ALC889
Интерфейсные разъемы: eSATA/USB, IEEE 1394a, COM, USB — 2 шт.
Сетевой адаптер: Realtek RTL8111D — 2 шт.
Формфактор: АТХ (305×244 мм)
