Поэтому я с удовольствием представляю вниманию читателей «Открытую сеть мультимедиа-связи».

Что это такое?

Сеть мультимедиа-связи (ММС), охватывающая все регионы России, создается во исполнение распоряжения Правительства РФ от 1996 г. компанией «Открытый мир» — дочерним предприятием ОАО «Ростелеком».

Основной задачей данной сети является предоставление услуг ВКС и совместной обработки документов (конференции данных) работникам центральных и региональных органов государственной власти. В Москве ММС охватывает Кремль, Дом Правительства, Совет Федерации, Государственную Думу, залы заседаний в Министерстве связи и ОАО «Ростелеком». Она не предназначена для проведения конфиденциальных сеансов, обычных для правительственной связи, и поэтому в названии фигурирует слово «открытая».

На коммерческой основе услугами сети ММС смогут воспользоваться все желающие. Для проведения таких сеансов оборудованы специальные студии в региональных отделениях «Ростелекома»: можно стать ее постоянным абонентом. На нынешнем этапе к сети уже подключено свыше 40 регионов России.

Всем абонентам предоставляется широкий набор услуг, который стал стандартом де-факто для мультимедийных систем связи.

Учитывая широкую территориальную распределенность сети ММС и статус ее основных абонентов, создатели внимательно отнеслись к такой характеристике, как надежность.

«Старый» добрый ISDN

Надежность и управляемость, совместимость оборудования самых разных производителей, возможность взаимодействия с другими сетями связи, достаточное количество специалистов — таковы главные причины, повлиявшие на выбор технологии базовой сети.

Несколько лет назад, когда начиналось строительство сети ММС, в качестве базы для организации ВКС доминировали сети ISDN. В принципе и сейчас мало что изменилось, только вектор обсуждений теперь направлен в сторону технологий видеоконференц-связи поверх IP-сетей. Это понятно, так как новые решения всегда вызывают горячий интерес и жаркие споры, но системы ВКС, особенно с большим количеством абонентов, как правило, основываются на технологии ISDN.

Базой сети ММС компании «Открытый мир» являются учрежденческие АТС MD110 производства фирмы Ericsson. На рисунке представлена функциональная схема ее построения. Оконечные станции подключаются к опорной сети ОАО «Ростелеком», используемой для организации соединительных линий и выноса удаленных абонентских терминалов в регионы с небольшим числом абонентов. Сеть мультимедиа-связи создана как выделенная и имеет свою внутреннюю нумерацию.

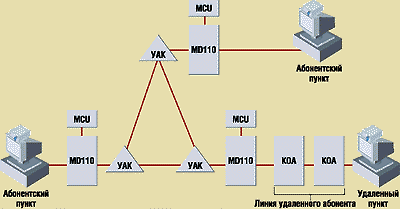

Функциональная схема ММС
УАК — узел автономной коммутации;
КОА — каналообразующая аппаратура

Почти все оконечные станции снабжены серверами многоточечной конференц-связи (MCU). Наличие в сети большого количества MCU позволяет снизить трафик в опорной сети. Представьте себе абсурд ситуации, когда режим конференции между абонентами Дальнего Востока и Сибири обеспечивает московский сервер! Региональные серверы MCU, образуя довольно автономные подсети, повышают надежность сети. В качестве MCU используется оборудование компании Ezenia!, ранее носившей название VideoServer.

Серверы серии 2000 обладают превосходными характеристиками, обеспечивающими широкие функциональные возможности по организации сеансов конференц-связи. Они могут поддерживать от четырех до 48 абонентов, но это не предельное значение численности участников в одном сеансе. MCU могут функционировать совместно — в таком случае один из них играет роль ведущего. Всего можно объединить до 1000 серверов. Естественно, эта серия полностью поддерживает стандарт Н.320, множество видов сигнализации ISDN и успешно работает с телефонными станциями всех ведущих производителей. Но мне хочется выделить одну замечательную особенность — возможность организации сеанса ВКС между абонентскими терминалами, использующими разные скорости передачи.

Если, например, в сеансе участвуют два устройства со скоростью 384 кбит/с и три со скоростью 128 кбит/с, то в обычных MCU для проведения сеанса скорости будут уравнены по наименьшему значению. В серии же 2000 имеются функции преобразования скоростей передачи, перекодирования форматов изображения (CIF — QCIF — CIF) и трансформации числа кадров в секунду.

В качестве абонентских устройств применяется сертифицированное оборудование производства компании «Открытый мир» и устройства фирмы VCON, хорошо известной на рынке ВКС. При создании собственных терминалов компания «Открытый мир» выступает в роли системного интегратора, предоставляющего пользователям полностью законченное решение абонентского пункта. Базовым элементом является видеокодек французкой фирмы AETA.COM. При подключении коммерческих абонентов допускается применение оборудования других производителей.

Основные абоненты сети обеспечены оборудованием ВКС, рассчитанным на скорость 384 кбит/с; скорость для коммерческих клиентов определяется способом подключения и количеством выделенных ISDN-номеров.

Для организации абонентских линий удаленных пользователей применяется оборудование компании RAD — мультиплексор доступа MP-2100 и цифровой кросс-коннектор DXC-30. Такая схема позволяет гибко управлять абонентскими линиями, предоставляя дополнительные возможности коммутации.

Благодаря интеграции всех этих «кирпичиков» получилась отличная сеть видеоконференц-связи всероссийского масштаба. Но почивать на лаврах нельзя, тем более что уже сейчас видны два ограничения, свойственные этой сети.

Во-первых, подавляющее большинство коммерческих абонентских терминалов рассчитано на скорость 128 кбит/с, что не позволяет получить изображение хорошего потребительского качества. Эксперты в области ВКС, основываясь на многочисленных тестах объективных и субъективных параметров восприятия, давно пришли к выводу, что на системы видеоконференц-связи только тогда есть спрос в бизнес-связи, когда они могут обеспечить качество VHS. А при использовании протоколов кодирования видеосигнала Н.261 или Н.263, применяемых в системах Н.320, такого качества можно достичь лишь при скорости передачи не ниже 384 кбит/с и частоте обновления изображения 30 кадров в секунду.

Во-вторых, организация совместной работы с документами по протоколу Т.120 в сетях ISDN влечет за собой уменьшение полосы пропускания для видео- и аудиосигналов. Правда, при скоростях 128 кбит/с можно не опасаться снижения качества изображения: предприняв одну-две попытки устроить конференцию данных, абоненты уже никогда к этой идее не вернутся. И дело здесь в очень большом времени отклика, многократно превосходящем порог человеческой терпимости. Переход на скорость 384 кбит/с несколько улучшит положение, но пользователи ждут от приложений совместной работы скоростей, аналогичных предоставляемым локальными сетями. Лучшим решением, на мой взгляд, стало бы создание «параллельной» сети передачи данных, предназначенной для поддержки совместной работы во время сеансов ВКС.

Выборы-2000

В сети ММС жизнь не затихает: регулярно проводятся сеансы связи для различных абонентов, функционирует система дистанционного обучения, проходят испытания решения для телемедицины. Но 26 марта нынешнего года, в день выборов Президента России, специалисты компании «Открытый мир» решили довольно сложную и важную техническую задачу, обеспечив видеоконференц-связь между федеральным информационным центром в Останкино и избирательными комиссиями ряда областей страны.

За четыре (!) дня при поддержке ОАО «Ростелеком», региональных предприятий электросвязи и ряда подразделений ФАПСИ был разработан проект и создана сеть ВКС между Москвой, Владивостоком, Санкт-Петербургом, Вологдой и Екатеринбургом.

Видеоконференц-связь «раздвинула» стены студии в Останкино и позволила участвовать в заседаниях Центральной избирательной комиссии членам региональных комиссий. У присутствовавших в информационном центре этот вид связи вызвал не меньший интерес, чем результаты голосования.
