При реализации СКС широко применяется «внутрисистемное» структурирование, позволяющее обес-печить необходимое качество передачи сигналов и создать условия для удобного выполнения операций администрирования. Наиболее известным воплощением данного подхода в крупных СКС является формирование информационной проводки в виде комплекса подсистем: горизонтальной и двух магистральных. На более низком уровне, в соответствии с принципом структурирования, коммутационное поле в технических помещениях разделяют на отдельные функциональные секции.

Действующие нормативные документы раскрывают в первую очередь общесистемные концептуальные вопросы, тогда как для одиночной стационарной линии и полного тракта передачи даются только некоторые обобщенные правила их построения, в минимальной степени конкретизирующие исполнение отдельных функциональных блоков этих объектов.

ВЫБОР ТИПА КОММУТАЦИОННОГО ОБОРУДОВАНИЯ СКС

Основным комплексным объектом СКС является стационарная линия. При ее построении, согласно требованиям стандартов, на рабочем месте пользователя должна устанавливаться информационная розетка, оснащенная как минимум двумя модулями RJ45. В открытых офисах индивидуальная розетка заменяется на многопользовательскую. При реализации кабельной системы по схеме «волокно до рабочего места» вместо модулей RJ45 устанавливаются розетки оптических разъемов (в настоящее время для этого используются преимущественно малогабаритные изделия, благодаря чему сохраняется преемственность с модулями RJ45 по посадочным местам). Таким образом, пользовательское коммутационное оборудование описано в стандартах достаточно детально.

Совсем иная картина наблюдается при переходе к противоположному концу стационарной линии, который находится в техническом помещении. Нормативные документы не содержат никаких конкретных требований или рекомендаций относительно конструктивного исполнения оборудования, содержащего розеточные части разъемных соединителей. Единственное исключение — неявная констатация необходимости его применения для формирования отдельных функциональных секций коммутационного поля.

Техническая документация производителей СКС, которую они передают сертифицированным партнерам, также не облегчает проблему выбора. Руководства для инсталлятора представляют собой краткий пересказ основных положений стандартов, выделяют некоторые технические преимущества продукции из официального каталога, детализируют процедуры монтажа отдельных компонентов, процедуры тестирования и условия получения гарантий различных уровней. Весьма популярные среди производителей оборудования ИТ технические описания (white papers) можно в контексте выбора типа оборудования рассматривать как дополнения к руководствам,
т.е. обращение к ним не решает рассматриваемую проблему.

Общее правило — недостатки конкретного технического решения являются прямым продолжением его достоинств — зачастую оказывается справедливым и в узкоспециальном случае. Применительно к теме статьи это означает, что сложность задачи выбора в немалой степени усугубляется достигнутым уровнем развития технологий. Сегодня большинство производителей СКС включает в состав своего продукта множество функционально близких серийных образцов группового коммутационного оборудования. При этом руководства пользователей не содержат обязательные к исполнению правила его использования, а определение тех или иных предпочтений входит в сферу компетенции сертифицированного инсталлятора производителя СКС.

ОБЩИЕ ТРЕБОВАНИЯ К ГРУППОВОМУ КОММУТАЦИОННОМУ ОБОРУДОВАНИЮ

Коммутационное оборудование СКС потенциально может быть изготовлено в соответствии с самыми различными схемами. Так, известны его реализации в форме кроссовой башни или рамы для настенной установки, в виде корзины, в посадочные места которой по направляющим вдвигаются различные субмодули, и т.д. Вместе с тем, в силу целого ряда причин обычно применяется коммутационная панель (patch panel) с элементами для прямого крепления на монтажные рельсы 19-дюймового конструктива. Такой подход позволяет устанавливать панели СКС вместе с активным сетевым оборудованием с использованием одинаковой технологии. В результате облегчается организация связи между соответствующими интерфейсами отдельных уровней иерархической модели открытых систем.

Для обоснования применяемого вида панели автор проекта кабельной системы целенаправленно или интуитивно вынужден применять многокритериальный подход. Свой выбор конкретного изделия он делает в результате анализа общей ситуации на объекте монтажа кабельной системы и учета большого количества специальных факторов. Наиболее значимыми среди них являются следующие:

  • создание условий для выполнения требований стандартов по всему комплексу нормируемых характеристик тракта передачи, поскольку от этого зависит достижение заданной пропускной способности стационарной линии и тракта, обеспечение требуемого качества функционирования линии связи, а также получение системной гарантии от производителя;
  • обеспечение высокой плотности портов отдельных функциональных секций и всего коммутационного поля
    в целом (подробнее об этой проблеме и методах ее решения см. статью автора в сентябрьском номере «Журнала сетевых решений/LAN» за 2007 г.);
  • эффективное изменение конфигурации кабельной системы;
  • создание максимально удобных условий для выполнения различных процедур текущего администрирования.

В дальнейшем мы ограничимся рассмотрением панелей, которые используются для формирования функциональной секции горизонтальной подсистемы и, соответственно, устанавливаются в кроссовой этажа или ее аналогах. Данный вид коммутационных изделий группового назначения наиболее важен в своем классе. Это обусловлено тем, что даже в СКС с развитой магистральной подсистемой на горизонтальную подсистему тратится не менее 80% всех ресурсов, требуемых для создания кабельной системы. Поскольку кабельных элементов, необходимых для реализации кабельного тракта на магистральном уровне (два волокна в групповом режиме и две витые пары против четырех витых пар в горизонтальной подсистеме), устанавливается меньше, панели горизонтальной подсистемы оказываются наиболее распространенным типом группового коммутационного оборудования. Данное утверждение полностью подтверждается статистикой реализованных проектов (см. Рисунок 2).

ВИД РАЗЪЕМА ПАНЕЛЕЙ ГОРИЗОНТАЛЬНОЙ ПОДСИСТЕМЫ

Ключевым компонентом любого группового или индивидуального коммутационного изделия является приборная часть разъемного соединителя. Нормативные документы СКС не оговаривают конкретный тип разъемного соединителя симметричных кабелей для коммутационных панелей, в отличие от информационных розеток на рабочих местах пользователей, для которых стандарты предписывают использовать розеточные части разъемов модульного типа.

Промышленностью освоен серийный выпуск большого количества конструкций разъемных соединителей для
высокочастотных симметричных кабелей СКС. Их характеристики вполне соответствуют требованиям в отношении компонентов горизонтальных трактов и стационарных линий соответствующих категорий и классов. Все они могут использоваться в составе коммутационного оборудования при формировании функциональной секции горизонтальной подсистемы.

В группу универсальных изделий входят панели с разъемами BIX и 110, а также их многочисленные высокоскоростные аналоги Категории 6. В качестве изделий Категории 6 отметим соединители типа 210, GigaPunch и VisiPatch, достаточно популярные в нашей стране. Еще одним представителем разъемных соединителей с реверсивной схемой соединения вилки и розетки является VisiPatch360, у которого коммутационный блок (клипса) и линейка конструктивно отличаются от представленных в прототипе. Данное изделие может без каких-либо ограничений использоваться для построения трактов Категории 6А. Судя по заявленным характеристикам, оборудование VisiPatch360 должно удовлетворять также требованиям Класса EA более жесткого международного стандарта.

Универсальные панели получили широкое распространение вследствие стремления изготавливать все функциональные секции коммутационного поля, обслуживающие симметричные кабели, на однотипной элементной базе. Это в определенной степени упрощает как производство отдельных изделий, так и материально-техническое снабжение монтажных организаций через сеть дистрибьюторов.

В целом ряде европейских стран, где информационная кабельная система традиционно реализуется по экранированной схеме, относительно большой популярностью пользуются соединители GG45, Tera, EC7 и аналогичные им. В других странах обеспечиваемая ими высокая пропускная способность оказывается не слишком востребованной, поскольку применение экранирования в информационных кабельных системах не является безусловно необходимым в большинстве проектов.

По своим характеристикам для применения на уровне горизонтальной подсистемы вполне пригодны и выпус-каемые серийно классические телефонные плинты, в таком случае они тем или иным образом адаптируются для установки в 19-дюймовый монтажный конструктив. Данные изделия, однако, изначально ориентированы на коммутацию преимущественно перемычками, а не шнурами, что при эксплуатации оказывается неудобным, так как в горизонтальной подсистеме СКС офисного назначения переключение приходится производить достаточно часто (от 0,5 до 1,5 раз в год).

ПАНЕЛИ RJ45 КАК ОСНОВНОЙ ТИП ГРУППОВОГО КОММУТАЦИОННОГО ОБОРУДОВАНИЯ

В большинстве случаев для формирования функциональной секции горизонтальной подсистемы применяются панели с розетками 8-контактных модульных разъемов, которые традиционно (хотя и не вполне корректно) называются RJ45. Несмотря на наличие большого спектра конкурирующих предложений, такое исполнение коммутационных панелей выбирается по следующим причинам:

  • серийно производимые разновидности коммутационных панелей с разъемами немодульного типа существенно проигрывают своему модульному аналогу по обеспечиваемой ими плотности портов (Таблица 1);
  • разъем модульного типа, в отличие от многих функциональных аналогов, позволяет строить экранированные СКС, популярность которых начинает расти по мере увеличения скорос-тей передачи информации;
  • на уровне горизонтальной подсистемы основное техническое преимущество разъемных соединителей с немодульной конструкцией, а именно легкость администрирования отдельно взятой пары, не может быть эффективно реализовано из-за того, что, согласно требованиям стандартов, на пользовательском конце стационарной линии должна устанавливаться розетка модульного разъема;
  • наличие разъемов модульного типа в конструкции панели делает стационарную линию симметричной в смысле типа обеспечиваемого ею интерфейса, что значительно упрощает тестирование и сертификацию на выполнение требований Категории 5е и выше;
  • разъем модульного типа можно легко перевести на схему Cable Sharing при помощи установки подходящего адаптера (навесного, шнурового и т.д.);
  • панели с розетками модульных разъемов поддерживают функционирование или предельно просто (путем установки навесных элементов) адаптируются для установки оборудования интерактивного управления, которое все чаще применяется для обслуживания функциональной секции горизонтальной подсистемы СКС с количеством портов свыше 10 тыс.

При высоком уровне востребованности ресурсов кабельных систем (Рисунок 1) панели с розетками разъемов модульного типа обеспечивают ценовое преимущество перед изделиями других разновидностей. В наибольшей степени данное утверждение справедливо в отношении моноблочных панелей благодаря меньшей стоимости коммутационного шнура.

Сделанные утверждения подтверждаются статистикой реализованных проектов. На Рисунке 2 приведены данные по различным видам коммутационных панелей, наиболее популярных в нашей стране типов. Согласно представленной гистограмме, количество витых пар, подключаемых к оборудованию RJ45 и 110, соотносится как 3,73:1. Это очень близко к теоретическому значению 4:1, которое обосновано в монографии автора (см. «Проектирование и расчет структурированных кабельных систем и их компонентов» – М.: ДМК Пресс; М.: Компания АйТи. – 2003 г. – 416 стр.), и служит наглядной иллюстрацией превалирующего значения панелей модульного типа в качестве средства реализации горизонтальной подсистемы.

На магистральных уровнях СКС панели с модульными разъемами при четырехпарной схеме реализации стационарной линии применяются достаточно редко. Подобный подход к построению информационных кабельных систем обусловлен тем, что в данной части СКС симметричные кабели используются преимущественно для передачи сигналов низкоскоростных «малопарных» приложений и прежде всего для поддержки функционирования телефонной сети предприятия. В этой ситуации наиболее явным становится главный недостаток модульного разъема — сложность администрирования отдельно взятой пары.

КОММУТАЦИОННЫЕ ПАНЕЛИ С ПРЯМОЙ ЛИЦЕВОЙ ПЛАСТИНОЙ

Панели с розетками разъемов модульного типа могут иметь от 16 до 120 портов. 16-портовые варианты, достаточно широко распространенные в 90-х гг. прошлого столетия, фактически исчезли из практики построения новых кабельных систем. На фоне 24-портовых вариантов «многоюнитовые» моноблочные панели повышенной емкости пользуются сравнительно малой популярностью. Так, из данных, представленных на Рисунке 2, следует, что при построении СКС 48-портовых панелей требуется почти в три раза меньше их 24-портовых аналогов. Вместе с тем, большинство производителей СКС вообще не предусматривают в составе своего продукта панели с количеством портов свыше 48. Подобная ситуация обусловлена следующими причинами:

  • наращивание количества портов в одиночном изделии заметно снижает его «проектную» гибкость, при этом ни производитель СКС, ни системный интегратор не получают заметной финансовой выгоды. Более того, незадействованные порты могут даже несколько ухудшить прибыльность проекта в целом (на десятые доли процента в правильно спроектированной СКС);
  • панели, где установлено свыше 24 портов, по причине достаточно высокой жесткости горизонтальных кабелей Категории 5е и особенно Категории 6 (из-за наличия в них сепаратора) не позволяют выполнить монтаж на столе, при котором подключение отдельных проводов к IDC-контактам оконцевателя производится более удобно.

Обязательным элементом любой коммутационной панели является лицевая пластина, в плоскость которой выводятся гнезда розеток модульных разъемов. В зависимости от формы исполнения этого элемента всю совокупность панелей для монтажа в 19-дюймовом монтажном конструктиве можно разделить на несколько основных групп.

Коммутационные панели, которые с полным правом можно назвать классическими, появились в начале 90-х гг. прошлого столетия. Их конструкция наиболее проста, что и объясняет их широкое распространение. Основной отличительный признак изделий данной группы — применение корпуса с плоской лицевой пластиной, на которую выводятся розетки модульных разъемов.

На лицевую пластину возлагается также функция механического крепления панели на штатном рабочем месте. Для этого в ее выступающих за габариты корпуса краевых частях, образующих крепежные «уши», выполнены отверстия под винты М6. Размер отверстий и схема их расположения нормированы стандартом IEC-297-1.

Утопленные панели разработаны для более полного использования внутреннего пространства закрытых монтажных конструктивов. От классичес-ких они отличаются тем, что крепление к монтажным рельсам 19-дюймового конструктива выполнено в форме кронштейна. Углубленное расположение панели на ее штатном рабочем месте позволяет максимально далеко выдвинуть вперед монтажные рельсы. При этом, в отличие от оптических полок, крепежные кронштейны зафиксированы, в том числе при помощи изгиба плоской пластинчатой заготовки, и не допускают изменения глубины установки изделия.

УГЛОВЫЕ ПАНЕЛИ

Угловые (angled) панели ориентированы в первую очередь на построение кабельных систем для мультигигабитных скоростей передачи в ЦОД. Их применение позволяет отказаться от установки организаторов кольцевого или щелевого типа и, тем самым, сэкономить дефицитные посадочные места монтажного конструктива. За счет этого результирующая плотность портов коммутационного поля увеличивается примерно на треть даже без перехода на двухрядную схему расположения розеток.

Основная масса угловых панелей выполнена в виде «выступающего угла». Инверсное исполнение по схеме «углом внутрь» позволяет более эффективно использовать внутреннее пространство закрытого шкафа, так как в этом случае не требуется отодвигать назад монтажные рельсы. Однако на практике подобные панели применяются редко из-за возможного перекрещивания кабелей коммутационных шнуров.

Некоторое улучшение потребительских качеств изделий по монтажной глубине, требуемой для их установки, обес-печивается в так называемых двойных угловых панелях (dualangled panel). Оно достигается за счет того, что в средней части каждой половины лицевой пластины выполнен дополнительный гиб, наличие которого уменьшает угол отклонения пластины от монтажной плос-кости панели.

Рисунок 3. Панель Curved Patch Panel СКС типа Clarity компании Ortronics.Угловая форма лицевой пластины панелей предельно проста в технологическом отношении и поэтому встречается наиболее часто. Отказ от нее в пользу заметно более сложной эллиптической формы (изделия типа Curved Patch Panel (см. Рисунок 3), появившиеся в середине 2007 г. и включенные компанией Ortronics в состав собственной кабельной системы Clarity), можно объяснить стремлением к улучшению внешнего вида изделия.

Главный недостаток угловых панелей, а именно неудобство переключения коммутационных шнуров, вилки которых находятся в розетках, удаленных от оси симметрии, не имеет существенного значения, так как в ЦОД функционирование телефонной сети предприятия поддерживать не приходится, а обслуживаемое оборудование размещается стационарно, поэтому физическая коммутация выполняется крайне редко. В случае необходимости изменение конфигурации осуществляется при помощи управляемых коммутаторов посредством команд, вводимых оператором с консоли.

Одной из задач, стоящей перед разработчиком угловых панелей, является обеспечение ее механической прочности. Для этого применяются корпуса из металла увеличенной толщины или панель строится по схеме «явного треугольника». В последнем случае отведенные назад «крылья» лицевой пластины соединяются усиливающей поперечиной, на которую достаточно часто возлагается дополнительная функция — поддержка и организация линейных кабелей.

Иногда встречается комбинация угловой и утопленной схем коммутационной панели. Такой дизайн изделия выбирается с целью более полного использования монтажной глубины шкафа для установки оборудования. В качестве иллюстрации практического применения подобного подхода в серийной продукции сошлемся на упомянутые выше панели Curved Patch Panel компании Ortronics.

ПРОЧИЕ ВАРИАНТЫ КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ КОММУТАЦИОННЫХ ПАНЕЛЕЙ

В случае отказа от установки закрытых шкафов или открытых монтажных рам (в том числе 10-дюймового формата) для кабельных систем небольшого масштаба можно порекомендовать настенные панели. Чаще всего они выполняются в 12-портовом варианте и в рабочем положении устанавливаются вертикально.

Специально для серверных шкафов ЦОД, где плотность заполнения очень важна, были разработаны панели для бокового монтажа. Изделия рассчитаны на установку на передние или задние стойки конструктива, для чего используются их боковые крепежные отверстия. Такой подход позволяет не занимать дефицитные посадочные места на 19-дюймовых монтажных рельсах. В то же время ограничение по емкости не сказывается отрицательным образом на параметрах всей информационной системы, поскольку в шкафах устанавливают не более четырех десятков устройств (серверов), преимущественно однопор-товых.

При реализации кабельных систем с числом рабочих мест от десяти и больше весьма популярны малогабаритные шкафчики половинного формата с шириной крепежного поля 9,5 или 10 дюймов. Для них разработаны соответствующие коммутационные панели с розетками модульных разъемов, имеющие как наборную, так и моноблочную схему. По своей конструкции, за исключением меньшей ширины, данные изделия похожи на свои 19-дюймовые прототипы.

Отдельно укажем на близкие по конструктивному исполнению точки консолидации и многопользовательские розетки, предназначенные для СКС в открытом офисе. Они отличаются главным образом полностью закрытым корпусом даже в неэкранированном варианте и отсутствием штатных 19-дюймовых элементов крепления. Многопользовательская розетка часто устанавливается в офисе открыто и поэтому отличается улучшенными эстетическими характеристиками корпуса.

МОНОБЛОЧНЫЕ ПАНЕЛИ

Решение о выпуске панелей по наборной или моноблочной схеме во многом определяется технологическими возможностями производителя. В случае реализации внутренних схем скрещивания, емкостной компенсации и других аналогичных вспомогательных цепей на печатной плате выбирается моноблочная схема. Ее главным «пользовательским» преимуществом является меньшая стоимость — примерно на 20% (см. Рисунок 4).

Сборка представляет собой печатную плату, на которой устанавливаются розетки разъема и оконцеватели. Кроме токоведущих дорожек на плате имеются элементы компенсации (конденсаторы в известных конструкциях) для улучшения характеристик разъемов в области высоких частот. Они крепятся пайкой или формируются прямо на плате за счет придания токоведущим дорожкам специальной формы.

Наиболее часто встречаются шестипортовые сборки. Сборки с четырьмя или восемью розетками менее распространены. В единичных случаях применяются 24-портовые сборки (наиболее известный пример — панели компания RiT Technologies).

Моноблочная панель, в свою очередь, имеет два основных варианта исполнения в соответствии с конструкцией сборки розеточных модулей. Плоскость гнезда розетки на сборке может быть параллельна плоскости печатной платы сборки, при этом само гнездо в большинстве случаев располагается с противоположной стороны от оконцевателей. Тем самым упрощаются некоторые процедуры монтажа кабелей, так как операции можно производить со стороны лицевой пластины. Указанная схема использовалась в конце 90-х – начале 2000-х гг. в панелях израильской компании Elgadphone. Основным недостатком подобных панелей, из-за которого они так и не получили массового распространения, была нестандартная высота, которая составляла 1,25U.

Во втором варианте плоскости гнезда и платы перпендикулярны друг другу, поэтому оконцеватель и гнездо монтируются с одной стороны платы. В данной ситуации несущий элемент панели представляет собой Г-образную деталь, горизонтальная полка которой
в случае большей глубины может выполнять функции заднего организатора. С целью частичного устранения основного недостатка сборок, обусловленного необходимостью резкого поворота под прямым углом проводов витых пар в месте их ввода в контакты IDC,
а также опасности возрастания внутренних переходных помех и уменьшения параметра возвратных потерь, компания Brand-Rex в панелях Категории 6А развернула линейки неразрезного оконцевателя примерно на 15²по отношению к оси симметрии корпуса изделия. Необходимое условие реализации подобной схемы заключается в переходе на неразрезную конструкцию этого элемента, что увеличивает расстояние между ними и улучшает характеристики панели по величине межэлементной переходной помехи.

НАБОРНЫЕ ПАНЕЛИ

Наборная, или набивная, панель состоит из рамки-держателя и вставляемых в нее розеточных модулей. Иногда в нее вводится задний организатор кабелей поддерживающего типа. Основными достоинствами подобных изделий считаются применение практически той же технологии подключения к линейным кабелям, что и в случае информационных розеток рабочего места, а также высокая функциональная гибкость, т. е. возможность установки в одной панели нужного количества розеток, а также разнотипных розеток согласно условиям конкретного проекта.

Высокой функциональной гибкости наборных панелей зачастую уделяется много внимания в различных рекламных материалах производителей кабельных систем. Однако опыт реализации проектов свидетельствует о том, что на практике эта особенность оказывается невостребованной. Такое положение дел обусловлено двумя причинами. Во-первых, для СКС офисного назначения установка в одной панели разнотипных розеток (например, для подключения симметричного и оптичес-кого кабеля) является скорее исключением, чем правилом. Во-вторых, преимущество наборной панели в плане точного согласования ее фактической емкости с количеством обслуживаемых пользовательских портов проявляется не более чем в четверти проектов, причем относительно небольших и потому малоинтересных для производителя СКС.

Как известно, стационарные линии экранированных СКС имеют два варианта построения, отличающиеся схемой соединения экранов кабеля и розеточного модуля. Когда по условиям обеспечения электромагнитной совместимости и достижения устойчивой работы в сложной обстановке, характеризуемой наличием помех, требуется полный круговой контакт этих элементов, его гораздо проще добиться на одиночной розетке, а не на сборке. В виду данного обстоятельства наборные коммутационные панели пользуются заметно большей популярностью в экранированных СКС. Более того, некоторые европейские производители, для которых фокусной областью являются именно экранированные решения, не предусматривают иной альтернативы (например, компания Corning Cable Systems).

Тем не менее, наличие наборных панелей в составе штатной элементной базы СКС достаточно полезно даже в неэкранированном варианте. Так, они востребованы в крупных СКС, где используются как средство практичес-кой реализации предложенного автором принципа конструктивной неоднородности, следование которому в заметной степени улучшает эффективность администрирования.

Популярность применения наборных панелей заметно возросла после начала массового использования решений Категории 6А, рассчитанных на поддержку 10-гигабитного сетевого оборудования. Свою роль сыграли конструктивная простота увеличения расстояния между отдельными розеточными модулями и связанное с этим решение проблемы обеспечения требуемой величины межэлементного переходного затухания на частотах 200–500 МГц без применения экранов, для чего используется двухрядная схема с расположением модулей в шахматном порядке.

ПАНЕЛИ ВЫСОКОЙ ПЛОТНОСТИ

Под панелями высокой плотности понимаются изделия, в которых на одну единицу монтажной высоты приходится свыше 24 розеточных частей разъемов в четырехпарном варианте. В качестве фокусной области рассматриваются центры обработки данных. Согласно перечню основных характеристик изделий различных типов, представленному в Таблице 1, по параметру плотности конструкции панели с модульными разъемами оказываются вне конкуренции.

Таблица 1. Количество портов в четырехпарном исчислении на единицу монтажной высоты коммутационного оборудования различных разновидностей.

С целью повышения удобства подключения линейного кабеля к розеткам разъемов моноблочные панели высокой плотности могут иметь разборную конструкцию. Сборки розеток нижнего ряда монтируются на корпусе панели, а сборки верхнего ряда устанавливаются на съемной полке, которая после подключения кабелей к оконцевателям навешивается на лицевую пластину (решение компании Molex).

Немецкая компания TKM предложила 24-портовую панель с высотой корпуса 0,5U. Применение подобных изделий позволяет добиться такой же плотнос-ти коммутационного поля, как в случае 48-портовых панелей с корпусом нормальной высоты. Их основное преимущество заключается в большем удобстве монтажа, а главные недостатки — неэстетичный вид коммутационного поля при нечетном количестве устанавливаемых панелей. С целью частичного улучшения конструкции производитель ввел в перечень штатной элементной базы организатор кольцевого типа высотой 0,5U.

СХЕМЫ ПОДАЧИ КАБЕЛЕЙ К ОКОНЦЕВАТЕЛЯМ РОЗЕТОЧНЫХ МОДУЛЕЙ

При формировании стационарной линии СКС к коммутационным панелям подключаются линейные горизонтальные кабели. Они подаются к оконцевателям розеточных модулей в соответствии с двумя основными схемами, которые условно можно называть боковой и задней.

Согласно первой, линейные кабели, предварительно сформированные в виде небольшого жгута, вводятся в панель сбоку и располагаются параллельно лицевой пластине. Механическая фиксация жгута в рабочем положении обычно осуществляется пластиковыми стяжками, которые продеваются непосредственно через выштамповки в элементах несущей конструкции или пластиковой обоймы сборки розеток модульных разъемов. Заметно реже функции фиксирующего элемента возлагаются на ленты-липучки.

Боковой тип подачи характерен для моноблочных панелей и требует большого разнесения по высоте линеек оконцевателей. Надо отметить, что оконцеватели разрезного типа не слишком популярны, поэтому на панелях применяется боковая односторонняя подача
(см. Рисунок 5а).

Задний организатор, независимо от его исполнения, может иметь достаточно большую глубину и обладать в этом случае дополнительными направляющими для фиксации радиуса изгиба горизонтальных кабелей при их подаче к оконцевателям. Такие организаторы существенно упрощают механическую фиксацию кабелей в рабочем положении с заданной ориентацией. При этом суммарная глубина панели не превышает глубину типичного коммутатора уровня рабочей группы. Таким образом, использование подобных изделий не усложняет реализацию проекта и не влияет на удобство текущей эксплуатации информационной системы.

Задняя подача (см. Рисунок 5в) является основным видом подключения линейных кабелей в наборных панелях. В аварийных ситуациях, когда необходимо восстановить линейную часть стационарной линии, в полной мере проявляется такое преимущество задней подачи, как практически полная механическая независимость отдельных кабелей, что облегчает их замену.

Рисунок 5. Схемы подачи кабелей к оконцевателям розеточных модулей коммутационных панелей: а) боковая односторонняя; б) боковая двухсторонняя на разрезной оконцеватель; в) задняя.

Кроме того, вследствие индивидуального крепления отдельных кабелей задняя подача очень широко распространена в экранированных панелях (как в наборных, так и в моноблочных), поскольку позволяет простыми средствами получить надежную гальваническую связь экранированного кабеля
и корпуса панели.

Конструкция части панелей обес-печивает их инвариантность в смысле выбора направления подачи кабеля к оконцевателям. Подобная универсальность достигается за счет штатного съемного заднего кабельного организатора поддерживающего типа.

ЗАКЛЮЧЕНИЕ

Изложенный выше материал позволяет сделать следующие выводы.

  1. Основным типом группового коммутационного оборудования, используемого при построении горизонтальной подсистемы современных высокоскоростных кабельных систем, являются панели с розетками модульных разъемов RJ45.
  2. Наибольшее распространение при реализации кабельных систем офисного назначения получили 24-портовые панели с розеточными частями разъемов модульного типа.
  3. Наличие различных типов коммутационных панелей позволяет очень точно согласовать схему построения функциональной секции горизонтальной подсистемы СКС или ее аналога с особенностями конкретного проекта в зависимости от масштабов кабельной системы и ее основного назначения.
  4. Массовое использование оборудования Категории 6А должно привести к увеличению предложений наборных вариантов коммутационных панелей.

Андрей Семеновдиректор центра развития «АйТи-СКС» компании «АйТи». С ним можно связаться по адресу: ASemenov@it.ru.

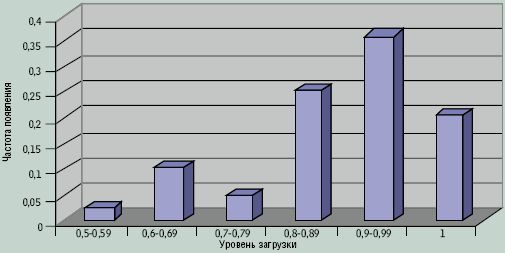

Рисунок 1. Гистограмма уровня загрузки структурированной кабельной системы офисного назначения (срок эксплуатации три года, среднее значение 0,88 при среднеквадратичном отклонении 0,12).

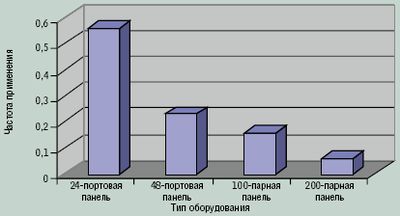

Рисунок 2. Частота применения различных видов коммутационного оборудования для работы с симметричными кабелями.

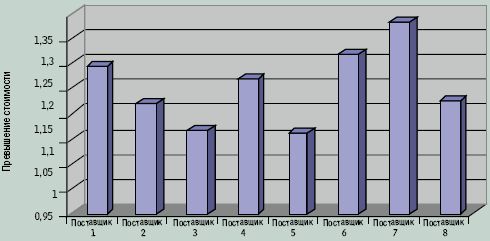

Рисунок 4. Сравнение относительной стоимости 24-портовых наборных и моноблочных панелей Категории 5е различных производителей (среднее значение 1,20 при среднеквадратичном отклонении 0,08). За единицу принимается стоимость моноблочной неэкранированной 24-портовой панели.
