Изменение конфигурации кабельной системы, как и любое иное действие, может быть выполнено неверно. Применение специальных технических средств позволяет свести к минимуму вероятность неправильных действий в процессе эксплуатации кабельной системы.

Cтруктурированная кабельная система давно стала неотъемлемым компонентом информационной инфраструктуры современного предприятия. Эта универсальная среда позволяет передавать информацию различных видов, при этом она отличается простотой адаптации конфигурации проводки к конкретной решаемой задаче, высокой эксплуатационной надежностью и рядом других хорошо известных достоинств. В процессе эксплуатации кабельной проводки при любом изменении конфигурации трактов СКС административному персоналу приходится выполнять ряд операций, ключевой из которых является переключение портов коммутационных панелей, розеток и активного оборудования.

Общие принципы администрирования структурированной кабельной проводки регламентируются международным стандартом ISO/IEC 14763-1 и американским национальным стандартом TIA/EIA-606-A. Однако даже при скрупулезном выполнении содержащихся в них требований эффективность переключения обеспечивается только на минимально необходимом уровне. Не в последнюю очередь такое положение дел обусловлено наличием большого количества портов в современном сетевом и коммутационном оборудовании, а также их высокой плотностью.

Как известно, недостатки любого технического устройства независимо от области применения и уровня сложности — естественное продолжение его достоинств. Применительно к СКС данная закономерность проявляется в том, что отсутствие в перечне обязательного оборудования источника электропитания не дает возможности внедрения средств электронной и электромеханической коммутации. Таким образом, при изменении конфигурации кабельной системы вилки коммутационных шнуров приходится вручную отключать от одних розеточных модулей коммутационных панелей и активных сетевых приборов различного назначения, чтобы подключить к другим.

Изменение конфигурации кабельной системы, как и любое иное действие, может быть выполнено неверно. Некорректная коммутация в СКС обусловлена исключительно человеческим фактором и в большинстве случаев вызывается непреднамеренными ошибочными действиями системного администратора. К типичным ошибкам относятся неправильное подключение вилки к розетке или вилки шнура не к той розетке, а также разрыв действующего тракта передачи. В отдельный вид некорректной коммутации выделяются действия по умышленному несанкционированному подключению к информационно-вычислительной системе на ее физическом уровне с целью получения доступа к конфиденциальной информации. Проблему усугубляет отсутствие в стандартных разъемах СКС каких-либо средств защиты от несанкционированного подключения, осуществить которое может даже пользователь с начальным уровнем подготовки.

Риск выполнения некорректной коммутации увеличивается пропорционально количеству обслуживаемых информационных розеток и уровню сложности кабельной проводки, в результате возникает опасность потери передаваемой по кабельным трактам СКС ценной информации. В таких условиях необходимы специальные технические средства, применение которых позволило бы свести к минимуму вероятность неправильных или запрещенных действий в процессе эксплуатации кабельной системы. На них возлагаются следующие функции:

  • упрощение и ускорение процесса изменения конфигурации кабельной системы;
  • блокировка подключения определенных видов сетевого оборудования к тем портам кабельной системы, на которых подается опасное для них высокое напряжение;
  • противодействие несанкционированному доступу к информационно-вычислительной системе предприятия на физическом уровне;
  • защита трактов передачи ценной информации от случайного разрыва при ошибочных действиях обслуживающего персонала.

В настоящее время разработано и внедрено в широкую инженерную практику большое количество самых разнообразных технических средств, полностью или частично решающих перечисленные задачи. Для дальнейшего рассмотрения удобно ввести их классификацию. В качестве критерия отнесения конкретного решения к определенной группе будем использовать эффективность защиты от некорректной коммутации. В соответствии с таким подходом полную совокупность технических средств защиты можно разбить на три основные группы. Наиболее простыми из них являются элементы визуальной идентификации отдельных компонентов, непосредственно задействованных в процессе коммутации. Более сложные решения, относящиеся ко второй группе, основаны на использовании принципа механической блокировки нежелательных или несанкционированных процедур изменения конфигурации кабельных трактов СКС. И, наконец, продукты верхнего уровня представлены системами интерактивного управления и активной идентификации портов, они обеспечивают достижение поставленной цели путем индивидуальной активной индикации коммутируемых компонентов.

СРЕДСТВА ВИЗУАЛЬНОЙ ИДЕНТИФИКАЦИИ

Средства визуальной идентификации реализуют принцип пассивного предупреждения некорректной коммутации и выполняют свои функции за счет обеспечения надежного визуального контроля как отдельных компонентов шнуров или разъемов, так и функционально законченных изделий и секций коммутационного поля на их основе в целом. Наиболее просты и широко известны различные маркирующие элементы (этикетки, сменные надписи, бирки и т. д.). Отечественный ГОСТ 23594-79 наряду со специальными надписями разрешает одновременное использование цветовой маркировки отдельных компонентов и целых функциональных секций коммутационного поля. Обычно элементы символьной маркировки включаются в комплект поставки коммутационных панелей и информационных розеток. Цветовая маркировка чаще всего относится к дополнительным компонентам: при реализации проекта ее элементы заказываются отдельно у производителя СКС или компании, специализирующейся в этой области.

Рисунок 1а). Элементы сменной цветовой идентификации электрических модульных разъемов - съемная манжета вилки коммутационного шнура
Обычно средства символьной и цветовой маркировки представляют собой сменные элементы оборудования. Наибольшее распространение получили простейшие одноразовые этикетки из бумаги или иных материалов, а также их функциональные аналоги. Подобные маркеры поставляются в виде лент для портативных печатающих устройств для применения непосредственно на объекте монтажа СКС. Столь же часто их размещают на листах стандартного формата А4, что позволяет наносить маркирующие надписи с помощью обычного офисного принтера. Многоразовые цветовые маркеры, как правило,
Рисунок 1б). Элементы сменной цветовой идентификации электрических модульных разъемов - маркирующая рамка с защитной дверцей для розетки.
в форме разнообразных пластиковых деталей (рамок, крышек, пиктограмм и т. д.), встречаются реже — главным образом, из-за невозможности нанесения маркирующих надписей. Пример подобных компонентов приведен на Рисунках 1.

Некоторое распространение получила и так называемая фиксированная цветовая маркировка, когда видимые пользователю элементы розетки или розеточного модуля изготавливаются из пластика различных цветов. Этот подход наиболее оправдан в случае реализации коммутационных панелей по наборной схеме. Ему отдают предпочтение те производители СКС, у которых есть производственные мощности по выпуску пластиковых деталей или налажены тесные связи с таким производством. Данное решение используется как в электрической (например, система PanNet компании Panduit), так и в оптической (система Solarum компании AMP) подсистемах.

Применение фиксированной цветовой маркировки позволяет устранить существенный недостаток сменных пластиковых маркирующих элементов — недостаточную прочность крепления на месте установки. К ней прибегают главным образом для обозначения различных функциональных секций коммутационного поля. В этом случае количество используемых цветов может достигать дюжины. Существенно меньшее распространение на уровне внутрифирменных стандартов производителя получила цветовая маркировка пропускной способности разъемов, согласно которой розеточные модули одной категории имеют определенный цвет. Например, в системе R&M Freenet компании Reichle & De-Massari для видимой части корпуса модуля Категории 6 выбран синий цвет, а эти же части модулей Категории 5е изготовлены из белой пластмассы.

На уровне оптической подсистемы использование принципа фиксированной цветовой маркировки имеет следующую особенность. Независимо от типа армируемого волокна разъемы оптической подсистемы имеют одинаковый форм-фактор. Прямое подключение волокон разных типов друг к другу недопустимо из-за возникновения в точке соединения значительных потерь и запрещено нормативными документами СКС, так как ведет к полной потере связи. Согласно стандарту ISO/IEC 11801:2002, для обеспечения правильности подключения оптических разъемов их корпуса изготавливаются из пластика определенной расцветки, выбор которой зависит от типа световода (см. Таблицу 1).

Таблица 1. Стандартные маркировочные цвета корпусов элементов оптических разъемов по ISO/IEC 11801 : 2002.
Поэтому при цветовой маркировке отдельных функциональных секций оптической части коммутационного поля разработчик по возможности стремится применить для изготовления корпусов розеток пластмассу, цвет которой отличается от стандартного. Например, в состав системы Solarum компании AMP входят розетки разъема MT-RJ, корпуса которых окрашены в желтый, красный, синий и зеленый цвета. Использование последнего варианта окраски может быть обосновано крайне малым распространением при построении коммутационного поля СКС разъемов с полировкой торцевой поверхности волокон APC.

Для маркировки коммутационных шнуров могут применяться различные технические решения. Главное отличие от панелей состоит в том, что приверженцев цветовой маркировки шнуров, по сравнению с символьной, намного больше. Предлагаемые средства также можно разделить на фиксированные и сменные. В случае фиксированной схемы для изготовления шнура используются кабель и защитные хвостовики различных цветов. Такой подход не отличается высокой эксплуатационной гибкостью, вынуждает держать значительные складские запасы шнуров и потому значительно уступает по популярности сменным кодовым манжетам. Манжета часто попутно выполняет функции защитного хвостовика вилки или же надевается сверху на штатный хвостовик в качестве дополнительного элемента (см. Рисунок 1а). В последнем случае для увеличения надежности ее фиксации нередко предусматриваются соответствующие пазы, штырьки и другие аналогичные элементы.

В некоторых ситуациях фиксированная цветовая маркировка используется не только для идентификации отдельных компонентов, но и на уровне собранных на их основе функционально законченных изделий. В качестве примера можно привести СКС ISCS английской компании ITT NS&S, в состав штатного оборудования которой входят 24-портовые панели с модульными разъемами Категории 3, а также лицевые пластины с окрашенными в черный, красный и зеленый цвета корпусами.

Кроме цветовой и символьной маркировки достаточно эффективно обеспечивает визуальную идентификацию повсеместно распространенный проектный прием, суть которого состоит в применении для построения отдельных функциональных секций коммутационного поля элементной базы с разным форм-фактором розеточных частей разъемов. Например, секция горизонтальной подсистемы собирается из панелей с модульными разъемами, а в качестве коммутационного оборудования магистральных кабелей Категории 3 используется классическое телефонное коммутационное оборудование: панели типа 110 («АйТи», Molex) или панели с телефонными плинтами (Krone, Reichle & De-Massari). Если производитель кабельной системы в силу тех или иных причин не включает устройства указанного типа в состав своей СКС, в качестве коммутационного оборудования магистрали Категории 3 вполне подойдут панели высотой 1U с 48 или 50 портами на основе шести- или восьмиконтактных розеток модульных разъемов, установленных в два ряда (АМР, Reichle & De-Massari).

СРЕДСТВА МЕХАНИЧЕСКОЙ БЛОКИРОВКИ

Средства механической блокировки реализуют принцип активной защиты от некорректной коммутации различными способами. Они достаточно эффективно противодействуют непреднамеренному, а в некоторых случаях даже умышленному и несанкционированному подключению вилки шнура к розеточной части разъема СКС на коммутационной панели или в абонентской розетке, а также разрыву действующего тракта передачи.

Наилучшие характеристики любого разъема достигаются, как известно, в том случае, если вилка подключается к розетке в строго определенном положении. В групповых разъемах, т. е. при сращивании одновременно двух или более оптических волокон или медных проводников, правильное подключение вилки к розетке обязательно. Простейшее средство предупреждения ошибок — использование в конструкциях разъемов стыкуемых друг с другом частей корпусов несимметричной формы. Технически такая защита реализуется за счет формирования на корпусе вилки выступа, который при подключении входит в соответствующий паз или вырез гнезда розетки. При выполнении фиксирующего элемента защелки по внешней схеме, т. е. защелки рычажного типа, как, например, в электрическом модульном разъеме, малоформатных оптических разъемах типов FJ, LX.5, LC, MT-RJ и некоторых других, выступ дополнительно несет функцию одного из конструктивных элементов разъема.

Первые средства механической блокировки некорректного подключения использовались в оборудовании для локальных сетей и без каких-либо существенных изменений были заимствованы при разработке коммутационного оборудования СКС. Так, в частности, еще в начале 90-х гг. прошлого века немалой популярностью пользовался модульный восьмиконтактный разъем DEC, на вилке которого имелся выступающий ключ, не позволявший подключить ее к обычной розетке Western Plug. Наиболее известной схемой блокировки на уровне оптической подсистемы являлась опция кодировки оптических разъемов MIC в сетевых интерфейсах FDDI. Для задания типа порта разъемы интерфейсов этой системы снабжались комплектом из трех сменных ключей в виде небольших пластиковых вставок зеленого, синего и красного цветов. Некоторые производители вводили в комплект поставки выпускаемых ими разъемов MIC вставку четвертого типа, в соответствии со стандартом она изготавливалась из пластика черного цвета. Вставки устанавливались в соответствующее гнездо центрального направляющего паза вилки и корпуса розетки. Кодировка обеспечивалась наличием на вставке вилки соответствующего выреза, через который при подключении разъема проходил выступ вставки розетки.

Из-за относительно небольших габаритов кодирующих вставок для розеток разъемов MIC их эффективность как средства цветовой маркировки в процессе эксплуатации интерфейсов FDDI оказалась довольно низка. Этот недостаток устранен в оптическом разъеме Е-2000 следующего поколения, в котором габариты сменных кодирующих элементов существенно увеличены и оформлены в виде рамки для розеточной части разъема и рычага защелки вилки.

Как отмечалось выше, составной частью конструкции большинства известных разъемов СКС служит внешняя защелка рычажного типа для фиксации вилки в гнезде розетки. Основная масса таких технических решений для предотвращения разъединения разъема может быть разделена на две группы: в первую входят средства, не позволяющие нажать на рычаг защелки, а во вторую — блокирующие непосредственный доступ пользователя к этому рычагу.

Первое направление представляет очень простое и остроумное решение компании Reichle&De-Massari в виде манжеты Safe Clip. Ее тонкостенный корпус изготовлен из оранжевого пластика и благодаря своей яркой окраске хорошо виден на фоне коммутационных панелей темных и светлых тонов. Конструктивно изделие очень похоже на обычную манжету, применяемую для цветовой маркировки, и представляет собой пружинящую разрезную деталь практически замкнутой формы, что увеличивает эффективность фиксации. Основное отличие состоит в том, что на маркирующей манжете предусмотрен небольшой вырез, куда при нажатии входит рычаг защелки, тогда как на корпусе изделия Safe Clip на этом месте выполнена небольшая выштамповка высотой примерно 1 мм. Кроме того, манжета Safe Clip может быть установлена на хвостовике вилки модульного разъема в одном из двух положений. В первом, рабочем, положении выштамповка находится под рычагом вилки, блокируя возможность его нажатия и непреднамеренное отключение шнура (см. Рисунок 2).

Рисунок 2. Защитная манжета Safe Clip.
Для выполнения коммутации необходимо снять манжету со шнура или перевести ее в нейтральное положение поворотом на 1800. Нажатие рычага защелки в нейтральном положении обеспечивается тем, что расстояние между кромками разрезной части корпуса превышает ширину рычага.

В качестве примера решения для блокировки непосредственного доступа пользователя к рычагу защелки вилки может служить Plug Guard компании Reichle & De-Massari. Его ключевым элементом является выступающая рамка трех различных цветов, которая устанавливается на корпусе непосредственно над розеточным модулем. Форма рамки подобрана таким образом, что она не препятствует подключению вилки, однако отключить вилку от розетки можно только с помощью пластикового ключа Г-образной формы. Ключ вставляется в боковое отверстие адаптера и при повороте своей плоской рабочей частью нажимает на рычаг, освобождая фиксирующую защелку.

Кроме применения механических средств защита от некорректного отключения коммутационного элемента от панели может быть реализована по иной схеме, которую условно можно назвать «инструментальной» блокировкой. Речь идет о таком исполнении панели, чтобы процедура изменения конфигурации трактов передачи могла быть выполнена только с помощью специальных технологических приспособлений (например, панели системы IBDN канадской компании NORDX/CDT).

Идеи блокировки отключения могут быть востребованы и в оптических подсистемах. Отсутствие обязательного на уровне стандартов типа оптического разъема открывает перед разработчиками обширное поле деятельности в отношении использования технических новинок. Так, в вилке Е-2000, входящей в состав СКС R&M Freenet компании Reichle&De-Massari, рычаг фиксирующей защелки сделан съемным, он может быть удален после подключения движением вверх и назад, а без рычага отключить вилку от оптического порта нельзя.

Рисунок 3. Технические средства для защиты от несанкционированного доступа к розеточным модулям ИР: а) поворотная скоба с навесным замком; б) запирающаяся на замок защитная шторка.
Функциональные возможности некоторых технических средств позволяют достаточно эффективно предотвращать с их помощью несанкционированное изменение конфигурации кабельной системы, т. е. их применение повышает уровень защиты доступа к конфиденциальной информации. Одним из способов решения задачи механической блокировки отключения вилки шнура от розеточного модуля может быть установка внешнего по отношению к розетке элемента. Когда он находится в рабочем положении вынуть вилку невозможно даже при нажатом рычаге защелки. Пример такого решения изображен на Рисунке 3а.

Рисунок 4а). Элементы системы Data Safe Lock - кодирующая рамка для установки на розетку модульного разъема
Средства защиты от некорректного подключения вилки к розетке в подавляющем большинстве случаев реализуются в соответствии с принципом механической кодировки и выполняются на основе различного рода кодирующих адаптеров. Конструкция адаптера основана на использовании устанавливаемой над розеткой разъема рамки с гнездом, имеющим несимметричную форму рабочей поверхности. При подключении в него входит кодирующая вставка, жестко скрепленная с вилкой разъема. Монтажные элементы гнезда и кодирующей вставки, напротив, делаются симметричными, что позволяет устанавливать их на серийных компонентах разъема в различных положениях, отличающихся друг от друга только углом поворота относительно какой-либо базовой плоскости вилки и розетки.
Рисунок 4б). Элементы системы Data Safe Lock - кодирующий адаптер с элементом цветовой маркировки для вилки.
Так, например, в системе Data Safe Lock компании Reichle&De-Massari эти элементы устанавливаются в одном из четырех возможных положений. Не в последнюю очередь именно благодаря этому свойству количество вариантов серийных адаптеров может достигать 12 (см. Рисунок 3). Практически во всех известных случаях на кодирующие адаптеры дополнительно накладывается функция цветовой маркировки, например за счет различной окраски плоскостей кодирующих рамок.

Решения, реализованные по схеме фиксированной механической блокировки, встречаются реже. Они комбинируются с цветовой маркировкой для быстрой визуальной идентификации компонентов. Так, к упомянутым выше розеткам MT-RJ из оптической СКС Solarum компании АМР могут быть подключены только вилки одинакового с ними цвета, у которых имеется соответствующий пазу розетки кодирующий выступ.

Среди других предложений отметим английскую СКС RW Data. В состав штатного оборудования этой системы входит настенная однопортовая розетка, а гнездо ее модульного разъема снабжено сдвижной противопылевой шторкой. Отличительной особенностью розетки является обычный цилиндрический замок, установленный на месте второго розеточного модуля и в закрытом состоянии блокирующий защитную шторку (см. Рисунок 3б).

СИСТЕМЫ ИНТЕРАКТИВНОГО УПРАВЛЕНИЯ И ИДЕНТИФИКАЦИИ ПОРТОВ

Системы интерактивного управления и идентификации портов обеспечивают наивысший уровень защиты от ошибочной и некорректной коммутации, что достигается путем выполнения индивидуальной индикации коммутируемых компонентов в процессе изменения конфигурации кабельной проводки. Решения данной группы иногда образуют достаточно развитые комплексы и внедряются в СКС путем частичного «наложения» на инфраструктуру классического коммутационного поля, но при этом совершенно не затрагивают задаваемые стандартами правила построения кабельной проводки. Любое из них построено таким образом, чтобы в случае необходимости администратор имел возможность осуществлять эксплуатацию СКС традиционными способами ценой соответствующего уменьшения уровня сервиса.

Системы интерактивного управления представляют собой специализированные программно-аппаратные комплексы, они устанавливаются в технических помещениях и ориентированы на решение задачи администрирования СКС. Общие принципы построения, особенности архитектуры и ПО, сильные и слабые стороны этих систем рассмотрены в статье автора «Системы интерактивного управления СКС» в февральском номере «Журнала сетевых решений/LAN» за 2002 г. На рынке известны три их основные разновидности: PatchView компании RiT Technologies, iPatch от Avaya и iTracs одноименного американского производителя. Кроме того, наряду с базовыми решениями, с 2000 г. стали появляться более или менее многочисленные клоны (например, PanView от компании Panduit, Real Time от Molex, AMPTrac от AMP, IntelliMAC от NORDX/CDT и т. д.). Данные продукты полностью или частично производятся по ОЕМ-контракту и могут иметь непринципиальные отличия от прототипа на уровне аппаратной части и особенно управляющего ПО. Отметим, что решения PatchView и iTracs, а также их клоны в области оптических подсистем идентичны на уровне аппаратной части.

Внедрение в СКС системы интерактивного управления сопровождается установкой специализированного коммутационного оборудования. В продуктах PatchView и iTracs оно дополняется коммутационными шнурами. Коммутационное оборудование систем интерактивного управления отличается от обычного тем, что каждая розетка электрического или оптического разъема снабжена датчиком, чувствительный элемент которого изменяет свое состояние в момент подключения и отключения шнура. Информация о каждом таком изменении передается управляющему контроллеру, а тот использует ее для формирования различных сообщений, выдачи предупреждающих сигналов, заполнения базы данных соединения и т. д.

В известных системах устанавливаются датчики с чувствительными элементами исключительно контактного типа, отличающиеся только вариантами конструктивного исполнения. В iPatch механическая часть чувствительного элемента выполнена в виде подпружиненной дверцы, скос которой частично перекрывает просвет гнезда розетки и поднимается вверх в момент подключения вилки разъема. В системах iTracs и PatchView движущаяся часть чувствительного элемента вынесена в шнуровую часть разъема, а рядом с его розеточной частью размещается контактная площадка, с которой соприкасается подвижный штырьковый контакт дополнительного провода коммутационного шнура.

Для коммутационного шнура систем iTracs и PatchView характерно наличие вспомогательного гибкого многопроволочного проводника калибра 26 AWG диаметром 0,5 мм (см. Рисунок 5а). Проводник на обоих концах шнура выводится на дополнительный контакт вилки, расположенный в ее пластиковом корпусе.

Рисунок 6. Вилка системы iTracs.
В электрической системе PatchView отсутствуют подвижные детали, а функции контактов чувствительного элемента выполняют девятый дополнительный проводник вилки и розетки модульного разъема. Датчики системы iTracs и оптической части системы PatchView реализованы с использованием подвижных деталей, причем контакт вилки перемещается в осевом направлении и при отключенном шнуре удерживается в переднем положении внутренней нажимной пружиной (см. Рисунок 6).

Не получившая пока широкого распространения система ReView представляет собой один из вариантов системы PatchView. Схема этого продукта повторяет схему системы iTracs, однако один из недостатков аналога устранен, а именно: вилка не имеет подвижного контакта. Единственной подвижной деталью чувствительного элемента является контактная площадка накладной планки коммутационной панели.

В своей исходной форме система iTracs предусматривает схему «один контакт на вилку». В AMPTraсks для достижения более высокой эксплуатационной надежности количество проводников и, соответственно, контактов увеличено до двух, а контактная площадка розеточной части разъема имеет U-образную форму. Схема «один контакт на вилку» распространяется также на оптические разъемы предшествующего поколения (FC, ST и SC), где допускается применение одиночных вилок. С учетом этого принципа дуплексная вилка разъема SC будет иметь два управляющих контакта.

Преимущество продуктов PatchView и iPatch заключается в наличии на панелях индивидуальных для каждой розетки индикаторных светодиодов для контроля процесса изменения конфигурации кабельной проводки.

В состав штатного оборудования iTracs входит цифровая камера Web, она реагирует на любое несанкционированное изменение кабельной проводки и снимает того, кто выполняет переключение, после чего информация передается на станцию управления сетью.

Отметим, что стоимость систем интерактивного управления высока, и потому они редко применяются при построении магистральных подсистем СКС, что обусловлено сравнительно небольшим количеством портов в этой части структурированной кабельной проводки. Такое положение влияет на малую распространенность решений интерактивного управления на уровне оптической подсистемы и задержку по времени их вывода на рынок. В частности, система iPatch компании Avaya в области оптических полок была анонсирована на два года позже, чем панели для подключения кабелей из витых пар.

Системы активной идентификации портов предназначены для упрощения процедуры поиска второго конца работающего коммутационного шнура без его отключения от большого сильно загруженного коммутационного поля. В отличие от систем интерактивного управления эти решения имеют две основные особенности. Во-первых, они представляют собой полностью аппаратное средство поддержки администрирования крупных СКС. Обладая заметно меньшим функционалом, средства активной идентификации однако более просты во внедрении и эксплуатации. Немаловажное значение имеет и их сравнительно невысокая цена. Во-вторых, все технические изменения и модификации традиционной элементной базы затрагивают исключительно коммутационные шнуры, а сам процесс идентификации осуществляется с помощью внешнего ручного прибора. Внедрение системы идентификации в действующую структурированную кабельную проводку требует лишь применения специальных коммутационных шнуров.

Для целей идентификации на хвостовую часть вилки одного конца шнура надевается головка ручного инжектора, а на вилке на другом конце высвечивается оптический сигнал. Для реализации оптической индикации противоположного конца шнура конструкции кабеля и вилок коммутационного шнура модифицированы, причем в соответствии с требованиями стандартов внесенные изменения не затрагивают тракт передачи информационного сигнала.

В настоящее время до уровня законченного инженерного решения доведены две системы идентификации: PatchSee и TracerLight. В коммутационных шнурах системы PatchSee одноименной французской компании под защитным шлангом кабеля вместе с витыми парами и кварцевыми волокнами проходят два полимерных световода диаметром 1 мм (см. Рисунок 5б). Они образуют рабочую часть цепей индикации, для чего их концы выведены в хвостовик вилки и развернуты назад таким образом, чтобы при подключении вилки к панели их торцевые поверхности были направлены в сторону администратора. Для поиска второго конца шнура к хвостовику вилки прикрепляется головка при бора PatchLight, который представляет собой источник излучения красного цвета в виде оптической указки с автономным питанием. При включенном источнике на торцевых областях волокон в хвостовике вилки второго конца шнура появляются две хорошо заметные красные точки. В составе системы PatchSee имеются экранированные и неэкранированные шнуры Категорий 5е и 6 с вилками модульных разъемов, шнуры с вилками разъемов типа 110, а также опытные образцы дуплексных оптических шнуров различной длины с вилками разъемов MT-RJ, выпуск которых намечен на начало 2004 г.

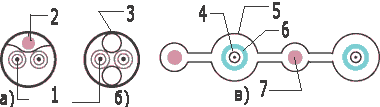

Рисунок 5. Структура кабелей дуплексных оптических коммутационных шнуров систем интерактивного управления и идентификации: а) кабель системы PatchView; б) кабель системы PatchSee; в) кабель системы TracerLight.

1 - Кварцевый световод

2 - Медный проводник

3 - Полимерный световод

4 - Световод

5 - Оболочка из ПВХ

6 - Кевларовые нити

7 - Медный проводник калибром 26AWG

Функционально аналогичное решение TracerLight американской компании ADC Telecommunications может применяться только в оптической части структурированной кабельной проводки. В качестве элемента оптической индикации в системе TracerLight используется плоский миниатюрный светодиод, он интегрирован в кабель шнура непосредственно за защитным хвостовиком вилки оптического разъема FC, SC, ST и LX.5. Визуальная заметность излучения светодиода повышается за счет его работы в импульсном режиме с достаточно высокой скоростью переключения. Ток в этот излучатель передается по двум гибким медным проводникам калибра 26 AWG, интегрированным в конструкцию кабелей для шнуров по схеме zip-cord, как изображено на Рисунке 5в.

Источником тока для индикаторного светодиода служат две батарейки типа АА; вместе со схемой управления они размещаются в пластиковой рукоятке малогабаритного ручного устройства TracerLight Power Source FTL-PS. Для поиска противоположного конца шнура головка устройства TracerLight Power Source надевается на вилку, после чего включается светодиод. Емкости батареек источника тока хватает примерно на 80 ч непрерывной работы. О необходимости их замены сигнализирует уменьшение частоты переключения светодиода. Для экономии ограниченного ресурса батарей автоматика устройства принудительно отключает источник питания индикаторного светодиода через час после использования.

Средствами световой индикации решается также задача идентификации состояния портов оптической подсистемы СКС некоторых производителей. Данный принцип реализован в розетках RCC452 компании Reichle&De-Massari и Е-2000 LED швейцарской компании Diamond.

Розетки RCC452 созданы на основе традиционного гнезда электрического модульного разъема и отличаются от него наличием в нижней части корпуса двух круглых установочных гнезд диаметром около 2 мм. К гнездам могут быть подключены провода электропитания или полимерные световоды 980/1000. Использующие эти волокна интерфейсы IEEE 1394b работают на длине волны 650 нм в видимой области спектра. Таким образом, при функционирующем интерфейсе и отключенной вилке оптического разъема торцевые поверхности волокон светятся хорошо видимым пользователю красным светом.

Разъем Е-2000 LED — модификация широко известного разъема Е-2000. Различие заключается в том, что розеточные модули снабжены контрольным светодиодом, головка которого выводится на панель ниже розетки. Световой сигнал появляется при подключенной вилке, т. е. отмечается активный порт оптической кабельной системы. Светодиод включается металлическим пружинящим контактом, который прижат к корпусу вилки в его нижней части и одним своим концом введен под защитный хвостовик. Другой конец в процессе подключения проходит через соответствующий вырез в розетке.

Отметим, что средства активной оптической маркировки розеток панелей могут быть использованы также в процессе монтажа кабельной системы. Одной из проблем, возникающей в процессе монтажа линий горизонтальной подсистемы, является установление однозначной связи между розеточными модулями на коммутационных панелях в технических помещениях и информационными розетками на рабочих местах. Традиционно задача идентификации решается с помощью тщательной технологической маркировки линейных кабелей. Тайваньской корпорацией Zeble предложено решение на основе технологии световой идентификации кабеля (Light Cable Identification, LCI). Суть заключается в установке идентификационного светодиода возле каждого порта коммутационного оборудования на его передней панели, он светится при подключении инжектора к соответствующей информационной розетке на рабочем месте. Фактически это один из вариантов реализации функции офисного локатора кабельных сканеров, отличающийся «инверсным» построением схемы идентификации (индикаторный элемент не устанавливается в розетке, а является штатным элементом панели, тогда как к розетке подключается инжектор). Для увеличения скорости работы и информативности процесса идентификации индикаторный светодиод может работать в двух режимах, каждому из которых соответствует зеленый или красный цвет свечения. Выбор цвета индикации осуществляется движковым переключателем на инжекторе.

Применение технологии LCI позволяет заметно сэкономить на технологической маркировке отдельных компонентов линии горизонтальной подсистемы. Кроме того, процедуры выполнения финишной маркировки со стороны информационных розеток могут вести одновременно два монтажника. В результате, по расчетам разработчиков, время монтажа одной розетки сокращается на 2,5 мин, а суммарная продолжительность монтажа обычной 24-портовой панели уменьшается на один час.

ЗАКЛЮЧЕНИЕ

Изложенный выше материал позволяет констатировать следующее.

  1. В процессе построения и эксплуатации СКС может быть использован ряд принципов пассивной, активной, инструментальной и информационной защиты от некорректной коммутации в электрической и оптической частях горизонтальной и магистральной подсистем структурированной кабельной проводки. Введение их в практику построения СКС позволяет значительно увеличить эффективность администрирования системы на стадии изменения конфигурации трактов передачи информации.
  2. Промышленность выпускает достаточно большое количество самых разнообразных устройств и целых комплексов, применение которых обеспечивает в общем случае трехуровневую защиту от выполнения некорректной коммутации, т. е. сводит практически к нулю вероятность ее неумышленного осуществления.
  3. Основная масса технических средств второго и третьего уровней эффективности защиты поддерживает функции цветовой маркировки.
  4. Использование некоторых разновидностей технических средств второго и третьего уровней позволяет добиться заметного увеличения эффективности физической защиты от несанкционированного доступа неуполномоченных лиц к конфиденциальной информации, передаваемой по кабельным трактам СКС.

Андрей Семенов — директор центра развития «Ай-Ти СКС». С ним можно связаться по адресу: Asemenov@it.ru.
