Реальное развертывание решений G.shdsl, фактически, только началось, однако компании-производители давно обратили внимание на новый стандарт и представили ряд усовершенствованных устройств на базе этой технологии.

Принятый Международным союзом электросвязи (ITU) в феврале прошлого года, стандарт G.shdsl обеспечивает большую скорость и дальность передачи данных по медной паре по сравнению с другими технологиями xDSL, а также лучшую совместимость оборудования. Технология симметричных абонентских цифровых линий G.shdsl (SHDSL), о которой подробно рассказывалось в первой части обзора (см. статью С. Орлова «На пути к G.shdsl» в предыдущем номере «Журнала сетевых решений/LAN»), может сделать DSL привлекательным вариантом не только для малых предприятий, но и для более крупных компаний, а в потребительском секторе — укрепить позиции DSL в конкурентной борьбе с технологией доступа по сетям кабельного ТВ.

Рынок xDSL становится ключевым в решении задачи «последней мили» и при организации широкополосного доступа к Internet частных и корпоративных пользователей. По данным PIELLE Consulting, за первые шесть месяцев этого года общее число абонентов DSL выросло в мире на 6,8 млн и составило около 26 млн, а к 2005 г. может достичь 200 млн. Превосходя по многим параметрам другие высокоскоростные технологии xDSL, SHDSL хорошо подходит для организации «последней мили» и является наиболее интересным вариантом xDSL для корпоративного сектора. Новый стандарт G.shdsl позволяет компаниям организовать симметричный высокоскоростной доступ (до 2,3 Мбит/с) к своим филиалам по обычной телефонной линии или удаленный доступ пользователей к корпоративным серверам, помогает решить задачу объединения локальных сетей и территориально разнесенных служб, например основного офиса и склада, филиалов банка и т. д.

ПОДДЕРЖКА SHDSL В ОБОРУДОВАНИИ ПРОИЗВОДИТЕЛЕЙ

Некоторые из производителей начали осваивать SHDSL еще до принятия стандарта, дополнив поддержкой SHDSL существующие продукты (модемы, регенераторы, коммутаторы, маршрутизаторы, мультиплексоры и интегрированные устройства доступа) или представив новые модели. С появлением же стандарта поставщики могут обоснованно гарантировать совместимость своего оборудования по протоколам G.shdsl и G.hs.bis, а заказчики — приобретать оборудование разных производителей или менять поставщика. Новое поколение устройств DSL реализует ряд дополнительных функций по поддержке сервисов. Многие производители выпускают настоящие платформы DSL. Оборудование SHDSL предназначено, в основном, для корпоративных заказчиков: операторов, предоставляющих услуги доступа SHDSL, и компаний, применяющих устройства SHDSL в корпоративных сетях.

В последние годы популярность решений xDSL «корпоративного класса» заметно выросла, а выбор продуктов стал более разнообразным по стоимости и функциональности. Пока доля устройств SHDSL в общем парке оборудования xDSL мала и составляет, по разным оценкам, от 3 до 10%, однако достоинства технологии SHDSL позволяют специалистам надеяться, что уже к 2005 г. она сумеет завоевать рынок. По прогнозам аналитиков компании Frost&Sullivan, рост спроса на высокоскоростной доступ к Internet будет стимулировать и увеличение доходов от продаж оборудования xDSL с 4,8 млрд долларов в 2000 г. до 10,4 млрд в 2007 г.

Большинство производителей оборудования xDSL уже дополнили свои устройства поддержкой SHDSL. Некоторые из вендоров, например компания ADC Telecommunications, считают поддержку технологии SHDSL в своих нынешних и будущих продуктах одним из основных направлений (см. статью П. Иванова «Ставка на G.shdsl» в журнале «Сети», №15 за 2002 г.); другие нацелены на предоставление заказчикам более полного спектра решений xDSL; третьи занимают выжидательную позицию, предпочитая привычный рынок устройств ADSL и другие популярные технологии xDSL.

По сравнению с предыдущими технологиями симметричной передачи данных, оборудование SHDSL стоит для конечного пользователя на 20—25% дороже, однако, учитывая тенденцию к снижению цен и преимущества нового стандарта, оно становится все более популярным у операторов связи, поставщиков услуг и корпоративных заказчиков.

Для пользователя выбор оборудования CPE не всегда отличается разнообразием. Провайдеры обычно предлагают SHDSL как услугу и «постоянно рекомендуют» клиентам вполне определенные модели абонентского оборудования. Одним из самых распространенных типов абонентских устройств SHDSL являются модемы.

МОДЕМЫ И МАРШРУТИЗАТОРЫ

Ведущие производители телекоммуникационного оборудования выпускают широкую номенклатуру модемов SHDSL, активно осваивая этот рынок. Операторам связи такие модемы позволяют предоставлять услуги передачи голоса и данных по существующим медным кабельным линиям большой протяженности, а корпоративным пользователям — достаточно просто и экономично строить свои сети. Они обеспечивают симметричную передачу данных со скоростями до 2,3 Мбит/с (в зависимости от расстояния и качества медных пар) с улучшенным соотношением дальности и скорости передачи. За счет автоматической настройки устройства под параметры линии пользователи получают максимально достижимую в имеющихся условиях скорость.

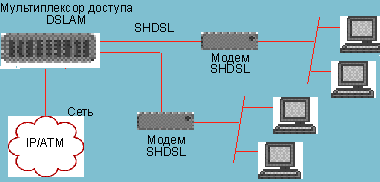

Рисунок 1. Применение модемов SHDSL в конфигурации с подключением к DSLAM.

Модемы с поддержкой SHDSL и линейным кодом TC-PAM 16 можно применять как устройства доступа — для построения высокоскоростных участков «последней мили», подключения корпоративных и частных пользователей к Internet или корпоративной сети. Они используются для создания территориально распределенных сетей, объединения подсетей компаний и взаимодействия филиалов при удалении на 2—6 км (в учебных заведениях, госпиталях, в государственных и коммунальных учреждениях). В последнем случае обычно выбираются конфигурации с подключением модема к концентратору доступа DSL DSLAM (DSL Acess Multiplexer) (см. Рисунок 1) или «точка-точка», когда два модема связаны одной или двумя медными парами (для увеличения скорости или дальности передачи) непосредственно друг с другом (см. Рисунок 2). При соблюдении требований стандарта G.shdsl модемы могут работать с DSLAM и модемами других производителей.

Рисунок 2. Применение модемов SHDSL в конфигурации «точка-точка» для организации взаимодействия локальных сетей офисов компаний.

Модемы SHDSL пригодятся для расширения волоконно-оптических сетей или создания единой сетевой инфраструктуры, связывающей несколько зданий. Это экономичный способ развертывания таких приложений, как видеоконференции, удаленная обработка изображений, системы видеонаблюдения, дистанционное обучение, электронная коммерция и приложения мультимедиа. Технология SHDSL может быть выгодным решением для интеграции голоса и данных. Хотя в отличие от ADSL в SHDSL голосовой канал не сохраняется, для передачи голоса можно воспользоваться технологией VoDSL.

Большинство модемов SHDSL имеет интерфейс Ethernet 10/100BaseT для соединения с локальной сетью офиса, встроенный концентратор на несколько портов, реализует функции моста или маршрутизатора (см. Рисунок 2), поддерживает передачу АТМ поверх SHDSL или VoDSL, приоритеты трафика, предусматривает встроенный сервер DHCP и DNS. Благодаря поддержке протокола трансляции сетевых адресов (NAT), сетевой адрес можно прозрачно присваивать клиенту на время сеанса, экономя на оплате выделенных IP-адресов при доступе в Internet. При наличии встроенного маршрутизатора установка дополнительных маршрутизирующих устройств не требуется, и в результате объединение локальных сетей становится более приемлемым по цене решением.

Многие модемы SHDSL оснащаются интерфейсами E1 и нередко служат для объединения учрежденческих АТС. Передача потока Е1 с помощью SHDSL используется также для соединения базовых станций сотовой связи. Наличие у многих модемов SHDSL последовательных цифровых интерфейсов позволяет применять их совместно с оборудованием других производителей для построения как сетей передачи данных, так и телефонных сетей.

Эксплуатацию устройств SHDSL упрощает наличие функции диагностики и самотестирования, поэтому важно, чтобы для настройки конфигурации модема предусматривались не только переключатели и светодиодные индикаторы, но и десяток-другой тестовых функций. Ручная или автоматическая подстройка скорости и параметров соединения в соответствии с характеристиками линии облегчает инсталляцию устройства. Не лишними будут возможность удаленной загрузки ПО и различные варианты организации управления. Как правило, управление модемами осуществляется локально или дистанционно в режимах командной строки, экранного меню и по протоколу SMNP.

Некоторые производители абонентского оборудования SHDLS предпочитают именовать свои продукты не модемами, а мостами/маршрутизаторами, подчеркивая именно эту функцию. Мост — «низкоинтеллектуальное» устройство с входным портом Ethernet и выходным портом SHDSL. Такие устройства используются при подключении сетей, где уже есть средства маршрутизации и защиты трафика. Маршрутизаторы SHDSL, по существу, представляют собой обычные сетевые маршрутизаторы с платами SHDSL. В этом случае отпадает необходимость соединения модема с маршрутизатором локальной сети. Многие производители снабжают свои маршрутизаторы функциями межсетевого экрана с поддержкой VPN.

Предпочтительным абонентским оборудованием DSL считаются именно маршрутизаторы, хотя иногда все остальное уже есть, и нужен лишь мост с сетью DSL. Крупные производители выпускают предназначенные для узлов связи варианты модемов для установки в стойках с высокой плотностью аппаратуры. С помощью модема SHDSL в комплексе с DSLAM (DSL Access Multiplexer) или коммутатором DSL провайдеры могут расширить зоны обслуживания клиентов по сравнению с существующими системами DSL.

В таких устройствах SHDSL, как модемы и IAD, широко применяется технология ATM, что обеспечивает эффективное использование пропускной способности каналов и высокое качество связи. Она позволяет передавать голос (VoATM) и трафик Ethernet в ячейках АТМ. При этом ячейки ATM передаются поверх физического уровня G.shdsl (протокол ATM over SHDSL). Коммутатор, оснащенный этим протоколом, обеспечивает высокое качество обслуживания и гибкое управление трафиком с выделением пропускной способности для передачи голоса, видео, данных, конференц-связи или других приложений.

Согласно оценке Владлена Ионова, начальника отдела маркетинга продукции «Корпорации ЮНИ», российский рынок модемов SHDSL за последние полгода вырос с 1 до 10% от объема рынка модемов предыдущих поколений. Хотя до показателей продаж привычных моделей ему еще далеко, на эти устройства существует постоянный, устойчивый спрос. Их приобретают заказчики, поверившие в новую технологию и нуждающиеся в предоставляемых ею возможностях. Зарубежные эксперты полагают, что уже в следующем году спрос на модемы SHDSL и HDSL будет одинаковым, в 2004 г. соотношение будет 2/1 в пользу SHDSL, а в 2005 г. технология SHDSL оставит далеко позади HDSL (см. Рисунок 3). Хотя российский рынок модемов SHDSL находится пока в стадии формирования, свою продукцию здесь предлагает целый ряд зарубежных и российских производителей.

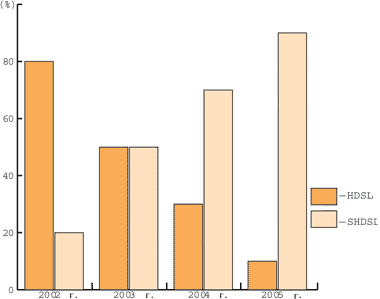

Рисунок 3. Соотношение использования технологии SHDSL и HDSL (по прогнозам Alcatel).

Первым устройством компании ADC с поддержкой G.shdsl стал модем MM701G, предназначенный для конечных пользователей, малых и средних компаний. Устройство реализует развитые возможности управления, мониторинга и диагностики. Модем оснащен модулем SHDSL для подключения к медной паре и портом Ethernet 10BaseT для соединения с локальными сетями, может работать в режиме моста (на уровне MAC) или маршрутизатора. Он поддерживает протоколы Spanning Tree, преобразование IP-адресов (NAT) и статическую маршрутизацию, протоколы PPP over ATM и PPP over Ethernet, QoS, DNS, реализует функции локального сервера DHCP и клиента DHCP. При работе модема с DSLAM используется протокол ATM over SHDSL. Инкапсуляция трафика локальной сети в ячейки АТМ позволяет, в частности, передавать мультисервисный трафик с различными классами обслуживания. Web-интерфейс Easy Session автоматизирует задачи установки и настройки модема и параметров соединения (включая защищенные соединения VPN).

Рисунок 4. Модем MM701G компании ADC.

Модем MM701G (см. Рисунок 4) примерно на 20% дороже популярного SDSL-модема MM300s того же производителя, однако у таких модемов на 10% выше скорость передачи данных и на 10—15% увеличена поддерживаемая длина линии.

ADC предлагает также оборудование серии Campus-RS, включающее в себя центральную платформу-концентратор Campus-RS Star и удаленные устройства доступа (модемы) для различной скорости связи и протяженности линий. В планах компании — выпуск модулей Campus-RS с поддержкой SHDSL. Модемы серии ADC WorldDSL G.S (ETU и UTU 911, 912, 914) для двухпроводных соединений SHDSL позволяют операторам глобальных сетей реализовать услуги передачи данных, голоса и высокоскоростного доступа к Internet.

В настоящее время процесс сертификации новых модемов ADC в России уже завершен. В ближайшее время ADC намерена наряду со следующими версиями модемов для территориального использования выпустить модем MM702G для передачи трафика по четырехпроводной линии со скоростью до 4,6 Мбит/с.

Рисунок 5. Модем ZyXEL Prestige 782M EE.

С модемом ADC MM702G конкурирует модель 782 компании ZyXEL Communications (см. Рисунок 5), объединяющая в себе модем SHDSL, мост/маршрутизатор и межсетевой экран. Модем ZyXEL 782 поддерживает протокол ATM over SHDSL, имеет интерфейс Ethernet 10/100BaseTX, а подключение к удаленной сети или Internet осуществляется по двухпроводной выделенной линии, связывающей устройство с коммутатором или модемом SHDSL. Модификация M (Prestige 782M EE) реализует функции моста, локального сервера DHCP, а модификация R поддерживает маршрутизацию пакетов IP/IPX. Модем способен выполнять функции NAT и имеет встроенный межсетевой экран. Модель Prestige 724V EE отличается интерфейсом V.35/X.21. Такие модемы нужны для постепенного обновления сетевой инфраструктуры и защиты инвестиций в имеющееся оборудование (маршрутизаторы). Скорость связи составляет от 144 Кбит/с (7,6 км) до 2,32 Мбит/с (3,1 км) при сечении провода 0,4 мм.

Компания Alcatel еще в марте прошлого года представила два новых маршрутизатора серии Speed Touch — модели 520s (Secure SHDSL Router) и 591s (SHDSL Private Line Network Termination). Это абонентские устройства для частных пользователей и малого бизнеса. В модель 520s встроен межсетевой экран, а 591s поддерживает средства защиты Private Line Network Termination (PLNT).

В настоящее время модемы Alcatel Line Runner SHDSL находятся на тестировании у нескольких отечественных операторов связи. Компания North-West Group (NWG), официальный дистрибьютор Alcatel Kommunikations-Elektronik в России и СНГ, начала поставлять эти цифровые модемы на российский рынок в мае нынешнего года. Как сообщили специалисты NWG, спрос на оборудование Line Runner SHDSL (сертификаты соответствия российским стандартам получены) составляет 15% от общего спроса на поставляемые модемы xDSL. Основными потребителями являются операторы проводной и сотовой связи, поставщики телекоммуникационных услуг, корпорации и крупные предприятия.

Alcatel признана мировым лидером по объему продаж оборудования xDSL: ее доля на этом рынке превышает 37%. В настоящее время на базе ее продукции работает 20 млн линий DSL. Компания лидирует по оборудованию DSL и на российском рынке, опережая Siemens. Кроме модемов она выпускает повторители SHDLS, обеспечивающие коммуникации со скоростью 2 Мбит/с на расстоянии 12,9 км при диаметре провода 0,4 мм, многоплатные стойки (до 64 линий) с интерфейсом G.703 (SRA 2, SRS 2), сетевое и линейное оконечное оборудование (NT и LT), линейные платы и модули. Все устройства позволяют реализовать разнообразные сетевые конфигурации и используются в различных приложениях. Механизмы адаптивной фильтрации автоматически настраивают оборудование на параметры линии, поэтому нет необходимости проводить сложные и длительные измерения.

Рисунок 6. Модем ASMi-52 компании RAD Data Communications.

SHDSL-модемы ASMi-52 (см. Рисунок 6) предлагает своим клиентам и израильская компания RAD Data Communications. Согласно результатам тестирования в лабораториях корпорации и отзывам клиентов, эксплуатирующих это оборудование, заявленные характеристики устройства не хуже определяемых стандартом. Применяемые в модеме ASMi-52 эквалайзер, адаптивная фильтрация и эхоподавление позволяют компенсировать дефекты линий и неоднородности кабельной инфраструктуры, что повышает устойчивость к шумам и позволяет организовать линии SHDSL одновременно по нескольким парам в одном физическом кабеле. Модем выпускается в виде автономного устройства или устанавливается в модемную стойку. ASMi-52 поставляется с различными типами интерфейсов, включая Е1 и последовательные цифровые интерфейсы. Интерфейсы SHDSL предусмотрены также в основных продуктах RAD: многофункциональных узлах доступа DXC и мультиплексорах Megaplex.

Рисунок 7. Модем Watson 5.

Хорошо известно на российском рынке оборудование Watson компании Schmid Telecom. Эта универсальная платформа, предоставляющая операторам широкий выбор цифровых систем передачи, пополнилась семейством Watson 5 с поддержкой SHDSL (см. Рисунок 7). Специалисты Schmid Telecom принимали активное участие в разработке стандарта G.shdsl. Оборудование Watson 5 прошло испытания у таких операторов, как France Telecom, Telefonica, Telecom Italia, Telenor, используется российскими операторами, ОАО «Электросвязь», крупнейшими коммерческими операторами, устанавливается в ведомственных и корпоративных сетях. Оно предназначено для организации выделенных каналов связи, высокоскоростного доступа в Internet, межстанционной связи, соединения локальных сетей и учрежденческих АТС и поддерживает передачу по одной, двум или четырем медным парам со скоростью 2320—9280 Кбит/с. При диаметре провода 0,4 мм дальность коммуникаций составляет до 6,5 км. Устройство имеет интерфейсы E1 и Ethernet 10/100BaseT, поддерживает протоколы G.703/G.704, V.35/V.36/X.21, а для управления предлагается ПО Watson Element Manager.

Модем предусматривает поддержку VLAN, расширенный набор интерфейсов (E1 + nx64 — функция Multiservice) и позволяет подключать к одному модулю линейного окончания до четырех модулей сетевого оборудования (Multipoint). Кроме того, на транзитных узлах Watson 5 обеспечивает режим выделения/вставки (Add/Drop) канальных интервалов для различных интерфейсов (V.35, X.21, E1). Покупателями такого оборудования могут быть малые и средние компании, государственные учреждения. Оно подойдет для установки в корпоративных, территориальных и ведомственных сетях.

Рисунок 8. Мост-маршрутизатор CellPipe.

Компания Lucent позиционирует свои абонентские устройства с поддержкой SHDSL — мост/маршрутизатор CellPipe 50H (см. Рисунок 8), интегрированные устройства доступа CellPipe IAD 8H и IAD 4HI — как решения для малых и домашних офисов. Мосты-маршрутизаторы CellPipe имеют функции сетевого управления, автоматической настройки параметров и позволяют по одной медной паре передавать голос, данные и видео. CellPipe 50H с программной поддержкой SHDSL реализует IPSec, межсетевой экран SecureConnect, VPN. Управления устройством осуществляет ПО Navis.

Рисунок 9. Маршрутизатор Cisco 828 G.SHDSL.

Устройства SHDSL присутствуют и в спектре оборудования Cisco Systems. Клиентское оборудование (CPE) включает в себя маршрутизаторы Cisco 828 G.SHDSL (см. Рисунок 9) и Cisco SOHO 78 G.SHDSL, а также интегрированное устройство доступа Cisco IAD2400 для малых и средних компаний. Маршрутизаторы серии Cisco 800 используются для соединения малых офисов или работающих дома сотрудников с корпоративными сетями по линиям SHDSL. Заказчики могут устанавливать также интерфейсные платы G.SHDSL WAN в мультисервисные маршрутизаторы доступа Cisco 1700, 2600 и 3600.

На формирующемся российском рынке оборудование G.shdsl предлагают такие отечественные компании, как NSG, НТЦ «Натекс» и «Альфа-Телекс». В их устройствах специфика наших линий связи учтена уже на стадии проектирования. Среди других достойное место занимает «НТЦ Натекс». Предлагаемое компанией оборудование xDSL серии FlexDSL Megatrans включает в себя целый ряд решений DSL, оптимизированных для применения в сетях доступа и транзитных сетях, цифровизации зоновых и местных линий связи. Входящие в состав серии FlexDSL Megatrans модели FlexDSL PAM с поддержкой SHDSL реализуют характерный для модемов SHDSL набор средств: интерфейс Ethernet 10BaseT, концентратор на четыре порта, функции моста или маршрутизатора, АТМ over SHDSL, приоритеты трафика, DNS и NAT, встроенный сервер DHCP, агент SNMP, функции диагностики, удаленную загрузку ПО.

Модули серии FlexDSL разделяются на модули линейного (LTU) и сетевого (NTU) окончания и предназначены, соответственно, для установки на стороне пользователя и на узлах провайдера. Входящие в состав семейства FlexDSL модули с различными сетевыми интерфейсами — G.703, Nx64 (V.35/V.36/ X.21) и Ethernet 10BaseT — могут применяться для организации каналов Е1 (2,048 Мбит/с) между АТС, оборудованием абонентского выноса и базовыми станциями мобильных сетей, организации высокоскоростных каналов связи в сетях передачи данных и соединения узлов доступа провайдеров Internet, для подключения локальных сетей филиалов к корпоративной сети, организации доступа в Internet, подключения корпоративных клиентов к сетям передачи данных и телефонной сети общего пользования. Согласно результатам испытаний, модемы «Натекс» FG-PAM-SAN-4Eth-R пригодны для организации доступа в Internet на расстоянии до 4,5 км со скоростью до 2 Мбит/с. Оборудование SHDSL от «Натекс» надежно служит нескольким региональным компаниям электросвязи, корпоративным клиентам, а Internet-провайдер DataForce рекомендует его при реализации услуги «Подключение прямым проводом МГТС».

Рисунок 10. Мост/маршрутизатор «Альфа-Линк 2000».

Мост/маршрутизатор «Альфа-Линк 2000» (см. Рисунок 10), выпускаемый компанией «Альфа-Телекс», содержит порты Ethernet 10/100BaseT, четыре порта SHDSL (в модели МС2000), интерфейс FXO/FXS (для уплотнения телефонного канала) и терминальный порт для настройки устройства. Это устройство на базе коммуникационного процессора Motorola XPC855T поддерживает удаленное управление по telnet, сбор статистики загрузки каналов, VLAN, маршрутизацию IP, протоколы Ethernet, PPP, Cisco/HDLC, ARP, IP, ICMP, UDP, TCP, функции NAT и межсетевого экрана.

Несколько устройств с поддержкой SHDSL готовит к серийному производству российская компания NSG («Группа Сетевые Системы»). В частности, абонентский маршрутизатор NSG-200/ SHDSL (см. Рисунок 11) предназначен для объединения территориально удаленных сегментов корпоративной сети, обеспечения доступа пользователей в Internet и корпоративные сети. При передаче все данные инкапсулируются в ячейки АТМ. Устройство имеет фиксированную конфигурацию с одним портом Ethernet 10BaseT и одним портом SHDSL, допускает управление через консольный порт, telnet, интерфейс Web и SNMP, предусматривает возможность обновления ПО. Кроме того, компания представила новый модуль IM-SHDSL для симметричной полнодуплексной передачи данных по одной медной паре, разработанный в соответствии с рекомендациями стандарта G.shdsl. Он применим для протоколов, использующих синхронный способ передачи данных, и может устанавливаться в большинстве устройств NSG, поддерживающих сменные интерфейсные модули.

Рисунок 11. Абонентский маршрутизатор NSG-200/SHDSL.

Другой российский производитель оборудования DSL, НПФ «Гранч», в своих модемах для выделенных линий серии SBNI14 пока не предусматривает поддержку SHDSL, однако к концу этого года компания намерена представить устройство SBNI16-G.SHDSL-PCI с поддержкой данного стандарта.

ИНТЕГРИРОВАННЫЕ УСТРОЙСТВА ДОСТУПА

Интегрированные устройства доступа (Integrated Access Device, IAD) менее распространены, чем модемы и маршрутизаторы SHDSL. IAD может объединять несколько потоков трафика, например SHDSL, ADSL и SDSL. Многие IAD обладают развитыми средствами управления и возможностями резервирования. Обычно IAD представляют собой оконечное устройство сети оператора, размещаемое у клиента и обеспечивающее передачу голоса и данных в глобальную сеть. В некоторых устройствах IAD объединяются функции офисной АТС и маршрутизатора DSL. Малые и средние предприятия могут использовать IAD для эффективной организации телефонной связи одновременно с передачей данных. IAD оснащается портами Ethernet 10/100BaseT для соединения с локальной сетью клиента, портами для подключения офисной АТС или телефонных аппаратов и портом SHDSL со стороны глобальной сети. Операторам и провайдерам устройства класса IAD пригодятся для расширения предоставляемого клиентам сервиса, например объединения по одной медной паре высокоскоростного канала для доступа в Internet и более десятка телефонных номеров. Подобные решения позволяют сформировать привлекательные предложения для корпоративных пользователей.

Например, устройства FlexGain IAD G.SHDSL/MSDSL НТЦ «Натекс» применяются для организации канала передачи данных до 2 Мбит/с и четырех или восьми телефонных каналов. Они имеют пользовательский интерфейс G.703 + N64 (V.35/V.36/X.21) и FXS/FXO/VF, обеспечивают уплотнение абонентских линий, цифровое (Е1) или аналоговое (FXO) соединение с АТС, передачу SHDSL по одной или двум парам. В совокупности с регенератором FlexDSL, кросс-коммутатором FlexGain 4XE или мультиплексором FlexGain Plex они позволяют строить сети доступа различных топологий.

Для операторов местной телефонной связи (CLEC) и других поставщиков услуг Cisco Systems разработала интегрированные устройства доступа серии IAD2400. Cisco IAD2400 обеспечивает интеграцию данных и аналоговых или цифровых голосовых каналов. Устройство предусматривает автоматическое распределение ресурсов (Network-Enabled Auto-Provisioning, SNAP), содержит средства автоматической инсталляции и удаленного обновления ПО. Для передачи голоса используются протоколы VoIP и VoATM, а для управления вызовами — протоколы MGCP/ SGCP. Как и в других подобных устройствах, предусмотрена поддержка QoS, маршрутизации IP, средства защиты. Такие IAD могут служить связующим звеном между существующими и новыми мультисервисными сетями.

Lucent Technologies предлагает серию продуктов CellPipe IAD для объединения нескольких потоков трафика (SHDSL, ADSL и SDSL) в одном канале доступа. По сравнению с другим оборудованием xDSL стоимость оборудования Lucent с поддержкой SHDSL примерно на 10% выше, что, впрочем, компенсируется такими преимуществами нового стандарта, как увеличенная длина линии и лучшая совместимость с другими сервисами в том же кабеле. Устройства CellPipe IAD поддерживают протоколы ATM и frame relay, а объединение в них функций моста и маршрутизатора позволяет реализовать экономичный доступ к Internet и частным сетям. Они предназначены для предоставления услуг передачи голоса и данных по одной медной паре. Маршрутизация трафика между сетью VoDSL и ТфОП обеспечивается взаимодействием CellPipe IAD со шлюзом VoDSL. CellPipe IAD в решении VoDSL является многофункциональным абонентским устройством, благодаря которому оператор получает возможность предложить клиенту несколько телефонных линий с цифровым качеством и подключение к Internet. Оно разрабатывалось с учетом совместимости с мультиплексорами DSLAM, включая Lucent Stinger и оборудование ряда других производителей. Управление облегчает система меню и протокол SNMP. Поддержка функций plug-and-play и протокола DHCP упрощаeт инсталляцию устройства.

Рисунок 12. IAD LA-140 компании RAD Data Communications.

Значительная доля западно-европейского рынка IAD принадлежит компании RAD Data Communications. Ее семейство интегрированных устройств доступа Link Access (LA) предназначено для объединения голоса и данных в линиях DSL. Продукты серии LA обеспечивают качество сервиса (QoS) и управление в масштабах всей сети оператора (вплоть до территории клиента). Они совместимы с большинством мультиплексоров доступа и шлюзов IP-телефонии других производителей, включая мультиплексоры Alcatel 7300 ASAM — наиболее распространенную платформу широкополосного доступа DSL. IAD LA-140 (см. Рисунок 12) поддерживает магистральные соединения на основе технологий SHDSL, ADSL, SDSL, E1, обеспечивает передачу голоса по DSL. Устройство имеет до 12 аналоговых телефонных портов, до трех портов передачи данных или подключения локальных сетей и порт 10/100BaseT.

Еще одна модель IAD от RAD, LA-110, поддерживает соединение с сетью по линиям SHDSL, предлагает мультисервисные возможности и средства сетевого управления, предусмотренные в ATM, включая QoS и формирование трафика. С помощью LA-110 операторы могут предоставлять новые услуги на основе сети ATM, используя ее запас производительности. Интерфейс Fractional E1 поддерживает эмуляцию каналов с динамическим распределением пропускной способности (DB-CES), передачу голоса на уровне AAL2 и данных на уровне AAL1 и AAL5, трафика IP поверх ATM (RFC 1483). Предусмотрена система автоматической настройки конфигурации.

РЕГЕНЕРАТОРЫ ДЛЯ ПРОТЯЖЕННЫХ ЛИНИЙ

Регенераторы позволяют не только увеличить дальность стандартного подключения «точка-точка», но и организовать линии SHDSL большой протяженности (до 160 км в случае оборудования SHDSL компании Siemens) вдоль железнодорожных линий, трубопроводов, линий электропередач. В частности, для подобных приложений предназначены регенераторы «Натекс» серии FlexDSL SHDSL с функцией выделения/вставки (Add/Drop). Их можно применять в трактах DSL к концентраторам (АТС) в сельских районах и для подключения базовых станций. Функция Add/Drop обеспечивает добавление в линию DSL данных в точках установки регенераторов путем выделения временных интервалов. Такое решение часто необходимо для систем управления и технологической связи вдоль путей сообщения.

КОММУТАТОРЫ И КОНЦЕНТРАТОРЫ SHDSL

Устройства DSLAM с поддержкой SHDSL, высокоскоростные мультиплексоры (концентраторы) доступа для подключения к магистральной сети, позволяют провайдерам по имеющейся медной паре предложить корпоративным и индивидуальным клиентам различные виды сервиса: VoDSL, высокоскоростную передачу данных, видео, доступ к Internet. Как уже отмечалось, они устанавливаются также в корпоративных сетях для концентрации трафика.

Коммутаторы SHDSL служат для агрегации и коммутации абонентского трафика SHDSL и размещаются на стороне поставщика провайдера услуг. Обычно это монтируемые в стойку модульные устройства с интерфейсом Ethernet для подключения к сети оператора или корпоративной сети и несколькими слотами для установки многопортовых сетевых модулей SHDSL. Для настройки и управления, как правило, используют консольный порт, впрочем, в них предусматривается также дистанционное обновление ПО, функции удаленного управления и диагностики по telnet или SNMP. По существу, это управляемые коммутаторы второго уровня для коммутации пакетов Ethernet между портами SHDSL и сетевым интерфейсом 10/100BaseT.

Коммутаторы SHDSL найдут спрос у провайдеров, предоставляющих услуги доступа к Internet, у операторов городских сетей Ethernet, нуждающихся в увеличении протяженности сетей, у региональных телефонных компаний и ведомственных АТС; их можно применять для объединения в локальную сеть нескольких удаленных офисов, а также развертывания решений IP-телефонии при нехватке телефонных линий.

С помощью предлагаемых Cisco Systems коммутаторов серии Cisco 6000 IP DSL Switch с модулями G.shdsl провайдеры могут реализовать услуги передачи голоса и данных, сократить расходы на развертывание и управление сервисом в сетях IP и ATM, предоставить корпоративным заказчикам недорогую альтернативу традиционным выделенным линиям. Это оборудование поддерживает такие функции, как межсетевые экраны и дифференцированные классы обслуживания (QoS). ПО Cisco IOS может служить основой для предложения дополнительных услуг, включающих управляемый сервис передачи данных, VPN, VoDSL и дистанционное обучение.

Нередко у заказчиков возникает необходимость соединить широкополосными каналами несколько зданий (кампус). Технология SHDSL позволяет связать два маршрутизатора Cisco 2600/3600s с платами WIC-1SHDSL посредством стандартной телефонной линии, обеспечив передачу по существующей инфраструктуре голоса, данных и видео. Для увеличения пропускной способности достаточно нескольких пар. Такое решение значительно дешевле волоконно-оптических каналов.

Рисунок 13. SHDSL-коммутатор IES-1000.

Компания ZyXEL предлагает модульный коммутатор IES-1000 (см. Рисунок 13) с магистральным интерфейсом Ethernet, объединяющий 16 портов SHDSL в одном устройстве высотой 1U. Он заинтересует тех провайдеров, кому требуется выполнять агрегацию и коммутацию абонентского трафика при построении узлов высокой плотности. Порт Ethernet на 10/100 Мбит/с можно задействовать для соединения с коммутаторами второго или третьего уровня либо для связи с узлом магистральной сети. Устройство поддерживает виртуальные частные сети, а многоадресная рассылка улучшает эффективность использования пропускной способности для таких приложений, как трансляция видео. Удаленное администрирование осуществляется с помощью программного обеспечения с функциями управления безопасностью и устройством абонента, мониторинга качества обслуживания, записи в журнал ошибок, составления отчетов.

С завершением стандартизации G.shdsl в линейке продуктов другого известного производителя, компании Lucent Technologies, произошел ряд изменений. Обновление ПО для концентраторов доступа Stinger позволило дополнить 32-портовую плату HDSL2 поддержкой SHDSL. Затем появились и новые 48- и 72-портовые платы с поддержкой SHDSL. Усовершенствованные устройства Lucent на базе SHDSL пополнили серию концентраторов Stinger еще до начала развертывания SHDSL поставщиками услуг. Эти продукты Lucent могут быть интересны предприятиям, желающим предоставить сотрудникам удаленный широкополосный доступ к корпоративной сети или внедряющим приложения VoDSL.

В 2002 г. компания выпустила модель Stinger FS+ с поддержкой большого числа портов (1008 на шасси). Это порты ADSL, SDSL, IDSL и SHDSL в различном сочетании. В результате одно шасси дает возможность предоставлять доступ как индивидуальным (ADSL, G.Lite), так и корпоративным пользователям (SHDSL, SDSL, IDSL). Кроме того, архитектура Stinger позволяет добавлять поддержку новых стандартов. Так, по словам Андрея Зеленова, ведущего системного инженера подразделения систем передачи данных Lucent Technologies, можно ожидать появления модулей с поддержкой VDSL, хотя в России устройства Stinger, сертифицированные для отечественного рынка, оснащаются пока только интерфейсами ADSL и SDSL (в настоящее время модули SHDSL проходят сертификацию). Продукты с поддержкой SHDSL органично вписываются в концепцию мультисервисных сетей Lucent, а за счет увеличенной длины линии и лучшей совместимости с другими сервисами расширяют возможности по организации доступа («последней мили») к мультисервисному ядру Lucent.

Компания Alcatel, наряду с другими типами оборудования, реализовала поддержку SHDSL в своей платформе доступа с расширенным набором услуг Alcatel 7300 ASAM. Применяемая в 7300 ASAM технология инверсного мультиплексирования SHDSL в сети АТМ (Inverse Multiplexing over АТМ, IMA) позволяет объединить до четырех медных пар и увеличить пропускную способность до 9,2 Мбит/с. Alcatel 7300 ASAM легко интегрируется с ранее установленными мультиплексорами доступа ASAM. Получаемая в результате единая система поддерживает различные стандартные виды DSL, включая ADSL и SHDSL. Платформа Alcatel 7300 ASAM позволяет определить для каждой линии приоритеты трафика, обеспечить QoS и реализовать сервисы с разными гарантиями доставки. Поддержка наряду с ADSL услуг DSL-телефонии (VoDSL) дает операторам связи возможность увеличить прибыль от каждой медной пары. 7300 ASAM предлагает выбор сетевых интерфейсов, включая E1, E3/DS3 и STM-1. Модуль IP-услуг Alcatel 7300 ASAM (ISM) добавляет к этому набору четыре интерфейса 10/100BaseT.

В октябре компания Siemens представила новые версии xDSL-мультиплексора XpressLink для организации служб DSL и широкополосного доступа в сети ATM/IP и универсальную платформу FastLink для построения сетей абонентского доступа, конкурирующую с решениями Alcatel. Экономичные варианты оборудования DSL на 32 порта (Micro XpressLink) удобны для российских операторов, поскольку концентрация трафика в точках присутствия обычно невысока. Платформа XpressLink Ethernet применяется в России компанией «Веб Плас» (С.-Петербург) и используется в корпоративных сетях. Новая платформа версии XpressLink Ethernet (XL E) для организации симметричных (SHDSL) и асимметричных служб (ADSL) позволяет увеличить плотность портов, а также масштабируется для поддержки большого числа абонентов. Версия XpressLink IP предусматривает подключение мультиплексора доступа к сетям IP. Такой вариант будет полезен тем операторам, кто планирует постепенный переход от сетей ATM к менее дорогим и более распространенным сетям IP. Новое оборудование XpressLink и FastLink сейчас проходит процесс сертификации в России.

ЗАКЛЮЧЕНИЕ

Рынок устройств SHDSL стал достаточно разнообразным и предлагает решения с различными техническими и ценовыми параметрами. Оборудование SHDSL содержит целый спектр пользовательских интерфейсов (E1, V.35, G.703 и др.) и обеспечивает решение самых различных задач. Число производителей оборудования SHDSL продолжает расти. Кроме перечисленных выше компаний такие устройства выпускают Netopia (маршрутизатор 4553, IAD 4753), Paradyne (линейная плата Hotwire 8799 TDM SHDSL и оконечные устройства Hotwire 7995/7996 TDM SHDSL), Net to Net Technologies, AFC (AccessMAX System 8), Olencom Electronics (модемы серии OE и H3900), Nokia (платформа мультисервисного доступа D500), Patton Electronics (высокоскоростной концентратор SHDSL Patton 3224), а также ряд небольших компаний, мало известных в России.

Наблюдающееся в последние два года снижение темпов роста в мировом телекоммуникационном секторе сказалось и на оборудовании xDSL. Некоторые крупные производители были вынуждены внести коррективы в свой бизнес, хотя пока это коснулось главным образом оборудования потребительского класса. Нынешняя ситуация дает аналитикам основание говорить о грядущем переделе рынка оборудования xDSL, где оказалось слишком много игроков. Очевидно одно: лучше приобретать решения SHDSL у известных компаний, занимающих прочные позиции на рынке. Мелкие производители нередко предлагают оборудование, лишь частично отвечающее требованиям стандарта G.shdsl и реализующее не все описанные в нем функции. Обычно применение этих недорогих устройств ограничено схемой «точка-точка»: они предназначены для объединения учрежденческих АТС и сегментов локальных сетей.

Хотя расстояние и качество линий не всегда позволяют получить желаемую скорость, SHDSL увеличивает допустимое расстояние и дает возможность улучшить качество услуг, помогает операторам связи и корпоративным пользователям охватывать большие территории. Такое экономичное решение привлекает к себе внимание во всем мире. В настоящее время многие европейские операторы связи планирует приступить к предоставлению услуг SHDSL. Практически все ведущие европейские поставщики создают программы модернизации сетей HDSL на SHDSL и замены устаревшего оборудования на выгодных условиях. Технология SHDSL может использоваться везде, где сегодня применяется HDSL, обеспечивая захват новых областей. Например, четырехпроводная система дает возможность задействовать менее качественные линии и внедрить SHDSL даже в «неблагоприятных» для DSL условиях.

По мнению многих экспертов, российский телекоммуникационный рынок в ближайшем будущем ожидает стремительный рост, а традиционные операторы фиксированной связи должны будут изменить модель бизнеса, перейдя на эффективное предложение услуг другим операторам и провайдерам. Согласно оценкам IDC, доходы российских провайдеров от оказания услуг доступа к Internet составят в этом году 600 млн долларов, причем в ближайшие пять лет бо?льшую часть прибыли провайдерам принесет корпоративный рынок. Технология DSL все чаще встречается в корпоративном секторе, особенно среди малых и средних компаний. SHDSL может стать экономичной основой для реализации различных видов сервиса, и это тем более важно в условиях, когда российские телекоммуникационные компании постепенно переориентируются от продажи трафика к продаже услуг. SHDSL — хороший выбор для замены устаревающих технологий E1, HDSL, симметричной DSL (SDSL) и ISDN. Будущее покажет, какое место сможет занять эта технология, насколько широкий рынок она захватит, прежде чем ей на смену придут альтернативные решения.

Сергей Орлов — обозреватель «Журнала сетевых решений/LAN». С ним можно связаться по адресу: sorlov@lanmag.ru.


Упоминаемые производители

"Альфа-Телекс" - http://www.alphatelex.ru

"Гранч" - http:///www.granch.ru

"Натекс" - http:///www.nateks.ru

ADC - http://www.adc.com

AFC - http://www.afc.com

Alcatel - http://www.alcatel.ru

Cisco Systems - http://www.cisco.ru

Efficient Networks - http://www.efficient.com

Lucent Technologies - http://www.lucent.ru

Net to Net Technologies - http://www.nettonet.com

Netopia - http://www.netopia.com

NSG - http://www.nsg.ru

Olencom Electronics - http://www.olencom.net

Paradyne - http://www.jetstream.com

Patton Electronics - http://www.patton.com

RAD Data Communications - http://www.rad.ru

Schmid Telecom - http://www.schmid-telecom.ru

Siemens - http://www.siemens.ru

ZyXEL Communications - http://www.zyxel.ru
