Определение

Соотношение сигнал/шум (его часто обозначают S/N или SNR) определяет силу сигнала относительно фонового шума канала передачи данных, а также устройства обработки сигнала или электронного устройства. Это соотношение определяет качество передачи данных. Если уровень фонового шума в канале высок, это может привести к снижению скорости передачи данных, поскольку передающий компьютер будет вынужден многократно посылать пакеты данных, которые не были прочитаны адресатом из-за слишком высокого уровня шума.

Шум — серьезный враг систем передачи данных. В какой бы среде ни «путешествовали» электроны, они порождают определенный электромагнитный шум. Когда сигнал передается по каналу связи, например по медному проводу или при трансляции в радиочастотном диапазоне, его всегда сопровождают фоновые электромагнитные помехи, или шум.

Соотношение сигнал/шум (S/N) — это количество нежелательного электромагнитного шума, отнесенное к силе сигнала. Если фоновый шум в канале передачи данных выше, чем сигнал, это может привести к снижению скорости передачи данных или нарушению стабильности работы системы.

Вот почему пассажирам запрещают пользоваться любыми электронными устройствами (в том числе сотовыми телефонами и мобильными компьютерами) на протяжении всего авиаперелета или по крайней мере во время взлета и посадки. Это меры предосторожности, которые гарантируют, что шум от таких устройств не повредит навигационной системе самолета, хотя, по общему признанию, это маловероятно.

Шум в проводах

В проводных системах проблемы, связанные с уровнем шума, разрешаются довольно просто в силу относительной замкнутости систем. Рассмотрим обычную локальную сеть, в которой низкоуровневые шумы от радио и других устройств могут вызвать помехи. Сеть Ethernet, работающая на частоте 10 МГц, в точке приема сигналов использует фильтр, чтобы отсечь сигналы, по частоте превышающие 10 МГц. Еще один способ увеличить соотношение S/N — повысить мощность сигнала.

Стандарты задают уровень электромагнитных помех в разрешенном для производства оборудовании, с тем чтобы минимизировать помехи при передаче данных.

Целая область электросвязи посвящена способам максимального увеличения силы сигнала относительно нежелательного электромагнитного шума. В некоторых сложных устройствах, таких как радиотелескопы, для минимизации электромагнитных помех температуру микроэлектронных компонентов снижают почти до абсолютного нуля (-273°С).

Из-за высокого уровня электромагнитных помех компьютеру-отправителю, возможно, придется повторно передавать пакеты данных, которые пришли адресату искаженными из-за шума в проводном соединении. Это вызывает задержку получения передаваемых данных.

Вопросу подавления шумов в беспроводных коммуникациях уделяется особое внимание, поскольку электромагнитные помехи могут серьезно повлиять на передачу сигнала. Дело в том, что при беспроводных соединениях сигнал относительно слаб и к тому же затухает с большой скоростью — обратно пропорционально площади, «пройденной» сигналом, распространяющемуся по всем направлениям.

Неустойчивый сигнал

На качестве передачи сигнала сказывается и то, что может существовать множество источников электромагнитных помех, в том числе и окружающая среда. Силовые кабели и ретрансляционные вышки способны порождать весьма значительные электромагнитные помехи. Стены зданий могут блокировать или ослаблять сигналы.

Отражающие поверхности, такие как металлический забор и даже облака, могут задерживать сигналы. Поэтому один и тот же сигнал может быть получен из разных направлений в разное время, что вызывает искажение.

Один из способов минимизации уровня шума при беспроводных соединениях — это смена частот (frequency hopping), используемая в Bluetooth и в стандарте IEEE 802.11.

Передатчик посылает сигнал на одной частоте в течение заранее определенного короткого промежутка времени (речь идет о миллисекундах), затем переходит на другую частоту и передает сигнал в течение другого промежутка времени и т. д. Порядок и продолжительность изменения частот определяет конкретный алгоритм, а поскольку сигнал использует каждую из задействованных частот только в течение короткого периода времени, вероятность возникновения помех или искажения сигнала снижается.

И все же вопрос о S/N не теряет своей остроты. В 2001 году стоит ожидать появления множества устройств, использующих технологию Bluetooth.

На первый взгляд Bluetooth было бы совершенно естественно использовать для получения диагностической информации от машины, но до того момента, как подобные устройства будут устанавливаться в автомобилях, пройдет еще немало времени. И все из-за электромагнитных помех.

«Нам необходимо быть уверенными в том, что подобные устройства не вызовут помех в остальных системах автомобиля, — отметил Майк Хичме из корпорации General Motors. — Всякий раз, когда микропроцессор или коммутатор передает сигнал с помощью беспроводной связи, он может вызывать помехи в других системах автомобиля».

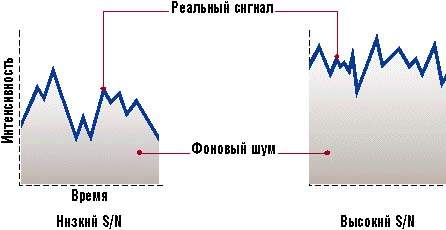

Если сигнал слабый, то иногда его заглушет фоновый шум. Для электронных систем это может быть остаточный шум компонентов устройства, космические лучи, помехи от других электронных устройств и многое другое. Как можно видеть из представленной диаграммы, когда уровень сигнала опускается ниже фонового шума, его информационное наполнение теряется. Если сигнал сильный, то даже его самые слабые фрагменты не искажаются из-за шума и, таким образом, может поддерживаться большее различие в интенсивности (например, громкости) между самыми низкими и самыми высокими значениями сигнала. Величина, на которую максимальная интенсивность сигнала превышает минимальный уровень, когда этот сигнал еще можно выявить (то есть шумовой порог), называется динамическим диапазоном и обычно измеряется в децибелах.


Долой шум

Термин сигнал/шум первоначально возник в области разработки электрических схем как специальный количественный параметр, однако саму концепцию будет вполне справедливо применить к любому методу связи.

Например, дым костров может быть эффективным средством передачи сигналов на дальние расстояния, правда, до тех пор, пока не помешает природный «шум» — скажем, туман или дождь.

Или представьте себе место, где одновременно разговаривают десятки людей. Если вы хотите поговорить с кем-нибудь, то придется встать к своему собеседнику настолько близко, чтобы ваш голос (сигнал) можно было услышать сквозь звуки разговора окружающих (шум). Другими словами, необходимо добиться достаточно высокого соотношения S/N.

Наконец, обратите внимание на тысячи групп новостей, известных под общим названием Usenet. Мне часто приходится слышать от опытных пользователей (и, безусловно, самому сталкиваться с этим достаточно часто), что у многих групп REC (развлекательных) или ALT (альтернативных, то есть полностью неуправляемых), «недостаточно высокое соотношение сигнал/шум». Другими словами, слишком много людей публикуют сообщения, не несущие в себе, по сути, никакой информации; это часто случается, когда разгораются страсти вокруг какого-то, вообще говоря, пустякового вопроса.

Рассел Кей
