| Группы НД | Назначение | Категория НД | Количество НД |
| Функциональные стандарты | Процессы и методы формализации данных об изделии и процессах. Руководство по применению CALS-технологий в предметных областях деятельности | MIL-HDBK (США) | 1 |
| Информационные стандарты (ИС) | Общее описание элементов данных об изделиях, защиты данных и доступа к данным: - представление данных об изделии (STEP); | МС ИСО | 28 |
| - формирование библиотек данных о комплектующих изделиях (PLIB); | МС ИСО | 5 | |
| - представление производственных данных (MANDATE). | МС ИСО | 3 | |
| Общее описание текстовой информации: - SGML; | МС ИСО | 9 | |
| - HyTime. | МС ИСО | 1 | |
| Общее описание модели ЖЦ изделия (IDEF) | FIPS (США) | 4 | |
| Всего ИС | 50 | ||
| Стандарты технического обмена (СТО) | Общие правила цифрового обмена информацией | МС ИСО. | 40 |
| при использовании CD-ROM | MIL-Std (США) | 1 | |
| Обмен данными в управлении, торговле, транспорте (EDIFACT) | НД МО США | 10 | |
| Обмен данными по Internet | МС ИСО | 9 | |
| RFC | 11 | ||
| Всего СТО | 71 | ||
| Стандарты по защите информации (СЗИ) | Защита данных, включая алгоритмы шифрования и управления ключами | МС ИСО | 19 |
| FIPS (США) | 4 | ||
| Всего СЗИ | 23 | ||
| Стандарты по электронной цифровой подписи (ЭЦП) | ЭЦП с использованием различных алгоритмов и хэш-функций | МС ИСО | 6 |
| FIPS (США) | 2 | ||
| Всего по ЭЦП | 8 | ||
| ИТОГО | 153 |
Вернуться к статье
 |

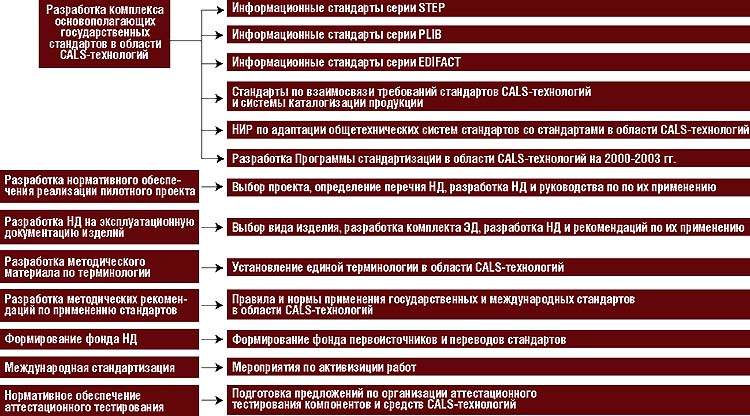

| Рис. 1. Приоритетные направления работ по стандартизации в области CALS-технологий |
Вернуться к статье
 |

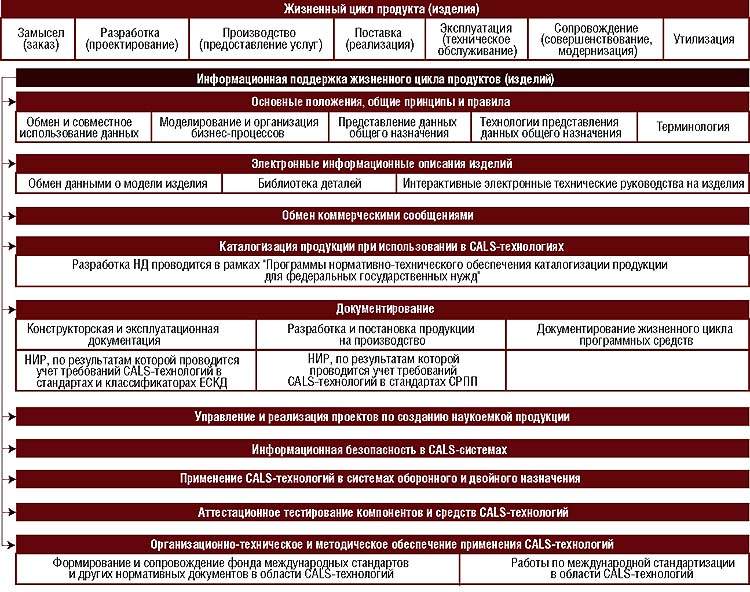

| Рис. 2. Классификационная структура объектов программы стандартизации в области CALS-технологий на 2000-2003 гг. |
Вернуться к статье
Следующее объявление типов данных определяет тип данных координат (X, Y, Z) объекта «point» (точка в трехмерном пространстве) в виде совокупности действительных чисел
ENTITY point; x, y, z : REAL; END_ENTITY;
В качестве примера формализованного определения свойств материала приведено описание на языке EXPRESS схемы определения свойств материала (material_property_definition_schema).
EXPRESS-спецификация: *) SCHEMA material_property_definition_schema; REFERENCE FROM product_definition_schema (product_definition_relationship); REFERENCE FROM product_property_definition_schema (characterized_definition, property_definition); REFERENCE FROM support_resource_schema (label, text, bag_to_set); REFERENCE FROM measure_schema (measure_with_unit); REFERENCE FROM material_property_representation_schema (material_property_representation); (*
Примечание
В данной конструкции использованы следующие схемы:
product_definition_schema - схема описания изделия product_property_definition_schema - схема описания свойств изделия support_resource_schema - схема вспомогательных ресурсов measure_schema - схема измерений material_property_representation_schema - схема представления свойств изделий
Подробные описания данных схем и их элементов приведены в соответствующих стандартах серии ГОСТ Р ИСО 10303 (ИСО 10303).
