Коммутаторы Huawei для ЦОД и кампусных сетей

huaweiСовременные технологические тенденции, включая облачные решения, Большие Данные, взрывообразный рост использования мобильных клиентских устройств, предъявляют повышенные требования ко всем компонентам коммуникационной инфраструктуры предприятий — сетям центров обработки данных, кампусным сетям, локальным сетям подразделений и филиалов. Наиболее массовыми устройствами таких сетей являются коммутаторы, которые формируют их ядра, устанавливаются на уровнях агрегации и доступа. Параметры коммутаторов по-прежнему остаются одним из важнейших факторов, определяющих производительность, надежность и масштабируемость сетевой инфраструктуры предприятий. Поэтому ведущие производители сетевого оборудования постоянно совершенствуют свои продукты, наделяя коммутаторы функциональностью, обеспечивающей их эффективную работу в условиях изменений, происходящих в ИТ-ландшафте предприятий.

К таким коммутаторам, соответствующим требованиям сетей предприятий различного масштаба, относятся устройства семейства Quidway S, выпущенные компанией Huawei Technologies, которые предназначены как для кампусных сетей, так и для виртуализированных центров обработки данных.

В состав семейства Quidway S входят высокопроизводительные модульные коммутаторы S7700, которые могут применяться для агрегации трафика серверов ЦОД, использоваться в крупных кампусных сетях, а также устанавливаться в качестве центральных узлов сетей средних ЦОД и относительно небольших кампусных сетей. Коммутаторы S7700 способны обеспечить масштабирование, рост производительности и повышение функциональности сетевой инфраструктуры предприятий в условиях роста их бизнеса, который сопровождается развертыванием облачных структур и увеличения объемов трафика видеоприложений.

Компания выпускает три модели S7703, S7706 и S7712 (с 3, 6 и 12 интерфейсными слотами), с коммутационной емкостью 768 Мбит/с, 2 и 2 Тбит/с соответственно, которые обладают общими архитектурными и конструктивными компонентами и работают под управлением операционной системы Versatile Routing Platform.

Эти устройства являются маршрутизирующими коммутаторами, работающими в неблокирующем режиме на сетевых уровнях  Layer 2 - Layer 4. Наряду с развитыми возможностями коммутации пакетов, они способны выполнять такие функции, как формирование виртуальных частных сетей MPLS VPN, анализ трафика, управление многоадресными рассылками, балансировка нагрузки, обеспечение заданного качества обслуживания и безопасности передачи данных.

Производительность моделей S7700 составляет 576, 1152 и 1344 млн. пакетов в секунду соответственно. Линейные карты содержат порты с быстродействием 10/100 Мбит/с, 10/100/1000 Мбит/с, 10 Гбит/с, а также порты с технологией PoE и PoE+. Максимальное число портов 10GE, которое может быть установлено в старшей модели серии S7700, достигает 480.

Коммутационная платформа компании Huawei предусматривает увеличение пропускной способности устройств серии S7700, которое осуществляется модернизацией кросс-платы. Это предоставляет возможность устанавливать линейные карты с портами 40 и 100 Гбит/с.

К технологическим особенностям коммутаторов S7700 относятся формирование виртуальных частных сетей MPLS VPN Level 2/3 и поддержка таких протоколов, как VPLS, HVPLS и VLL, что позволяет предоставлять доступ к различным сервисам VPN.

Они способны также обрабатывать широковещательные протоколы сетевых уровней  Level 2/3, включая PIM SM, PIM DM, PIM SSM, MLD и IGMP Snooping, обеспечивающие развертывание видеоприложений, в том числе высокого разрешения.

Улучшенная функциональность качества обслуживания QoS поддерживает классификацию трафика на сетевых уровнях Layers 2—7, а использование алгоритмов управления очередями и перегрузками повышает эффективность приоритизации потоков данных и упрощает выполнение соглашений о качестве обслуживания.

Аппаратное и программное обеспечение коммутаторов S7700 рассчитано на работу с протоколом IPv6 и поддержку комбинированных сетей IPv4/IPv6. Они снабжены двойным стеком IPv4/IPv6, средствами формирования туннелей, функциями статической маршрутизации IPv6, RIPng, OSPFv3, BGP+, IS-ISv6 и многоадресной передачи трафика IPv6.

Одним из важных отличий моделей данной серии является запатентованная технология кластеризации CSS (Clustering Switching System), предоставляющая возможность объединения нескольких физических устройств в единый логический стек с централизованным управлением. Такой кластер является отказоустойчивой коммутационной структурой с быстродействием передачи данных между формирующими его устройствами, достигающим 256 Гбит/с. Для кластеризации, наряду с выделенными портами, можно использовать порты передачи данных, что позволяет формировать дистанционно разнесенные кластеры на основе волоконно-оптических коммуникаций.

Высокопроизводительные кластеры коммутаторов S7700 с высоким уровнем резервирования компонентов способны значительно повысить надежность и эффективность структур доступа и агрегации современных виртуализированных ЦОД. Они могут использоваться также в катастрофоустойчивых решениях для создания удаленных компонентов ядра сети центров обработки данных предприятий.
Надежность коммутаторов S7700, которая характеризуется операторским показателем «пять девяток», обеспечивается резервированием и «горячей» заменой основных  компонентов, включая модули коммутации и маршрутизации, блоки питания и вентиляторы системы охлаждения.

Технология In-Service Software Upgrades исключает возможность возникновения сбоев в передаче данных при обновлении программного обеспечения. Без прерывания работы коммутаторов происходит и «бесшовный» переход с основного на резервный модуль управления.

Кроме того, в коммутаторах S7700 предусмотрены специализированные платы, которые способны обнаружить неисправность в канале передачи данных за время около 3 мс и осуществить переключение на резервный канал в течение 50 мс. Исследования, проведенные в лаборатории компании Miercom, подтвердили 50-миллисекундную сходимость при работе таких протоколов, как OSPF, BGP, LSP, PW и VRRP.

Наряду с этим, специалисты Miercom верифицировали способность совместной работы S7700 с сетевым оборудованием других производителей. Так, в частности, они продемонстрировали работоспособность кольцевых структур различных типов на основе протоколов SEP и MSTP, сформированных с применением коммутаторов S7706 и Cisco C3750X.
Использованию коммутаторов S7700 в мультивендорных сетях способствует также поддержка таких стандартных протоколов, как LACP, BGP, OSPF, которыми снабжены продукты ведущих производителей сетевого оборудования. В Miercom успешно протестировали OSPF-маршрутизацию, применив для реализации фрагмента гетерогенной сети коммутаторы Cisco 7609 и Huawei S7700.

Для управления коммутаторами и их администрирования используются протоколы SNMP v1/v2/v3, интерфейс программной строки, а также протоколы HTTP, NMS и Telnet. Предусмотрены режим автоматического конфигурования, поддержка функциональности plug-and-play, развертывание с помощью флэш-накопителя USB.

Энергоэффективность моделей S7700 обеспечивается, в том числе, поддержкой технологии IEEE 802.3az Energy Efficient Ethernet, применением микросхем с равномерным рассеиванием тепла, конструкцией аппаратной платформы, направляющей потоки воздуха системы охлаждения «слева назад».

В 2013 году все три коммутатора серии S7700 прошли «зеленую» сертификацию организации TÜV Rheinland, которая свидетельствует не только об их энергоэффективности, но и о соответствии нормам электромагнитной совместимости, требованиям снижения выбросов углекислого газа и другим критериям защиты окружающей среды. Компания  Huawei Technologies стала первой компанией, работающей в индустрии информационных и телекоммуникационных технологий, которая получила «зеленую марку» TÜV Rheinland.

Коммутаторы Huawei для ЦОД и кампусных сетей

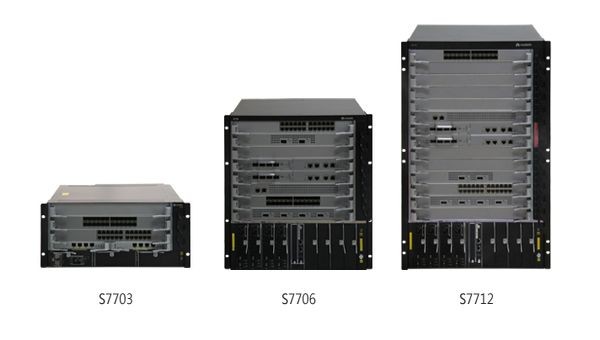

Рис.1 Маршрутизирующие коммутаторы S7700 созданы на основе интеллектуальной технологии многоуровневой коммутации компании Huawei, обеспечивающей оптимизацию сервисов MPLS VPN, анализа трафика, QoS, балансировки нагрузки, управления многоадресными рассылками и ряда других услуг. Они могут работать в качестве центральных узлов или устройств уровней агрегации сетей ЦОД и кампусных сетей предприятий.

Дополнительная информация об оборудовании у официального дистрибьютора оборудования Huawei Enterprise – компании Landata.
