Что такое куб?

Реляционные базы данных были спроектированы для осуществления тысяч параллельных транзакций, с сохранением производительности и целостности данных. По своей конструкции реляционные базы данных не дают эффективности в агрегировании и поиске при больших объемах данных. Чтобы агрегировать и возвратить большие объемы данных, реляционная база данных должна получить основанный на наборе запрос, информация для которого будет собрана и агрегирована «на лету». Такие реляционные запросы — очень затратные, поскольку опираются на множественные соединения и агрегатные функции; особенно малоэффективны агрегатные реляционные запросы при работе с большими массивами данных.

Кубы — это многомерные сущности, предназначенные для устранения указанного недостатка в реляционных базах данных. Применяя куб, вы можете предоставить пользователям структуру данных, которая обеспечивает быстрый отклик на запросы с большими объемами агрегации. Кубы выполняют это «волшебство агрегирования» путем предварительного агрегирования данных (измерений) по нескольким измерениям. Предварительная агрегация куба обычно осуществляется во время его обработки. При обработке куба вы порождаете вычисленные предварительно агрегаты данных, которые хранятся в бинарной форме на диске.

Куб — центральная конструкция данных в оперативной системе анализа данных OLAP аналитических служб SQL Server (SSAS). Кубы обычно строятся из основной реляционной базы данных, называемой моделью размерностей, но представляют собой отдельные технические сущности. Логически куб является складом данных, который составлен из размерностей (dimensions) и измерений (measures). Размерности содержат описательные признаки и иерархии, в то время как измерения — это факты, которые вы описываете в размерностях. Измерения объединены в логические сочетания, которые называются группами измерений. Вы привязываете размерности к группам измерений на основе признака — степени детализации.

В файловой системе куб реализован как последовательность связанных бинарных файлов. Бинарная архитектура куба облегчает быстрое извлечение больших объемов многомерных данных.

Я упомянул о том, что кубы построены из основной реляционной базы данных, называемой моделью размерностей. Модель размерностей содержит реляционные таблицы (факт и размерность), что связывает ее с сущностями куба. Таблицы фактов содержат измерения, такие как количество проданного продукта. Таблицы размерностей хранят описательные признаки, такие как названия продукта, даты и имена служащих. Как правило, таблицы фактов и таблицы размерностей связаны через ограничения первичного внешнего ключа, при том что внешние ключи находятся в таблице фактических данных (эта реляционная связь имеет отношение к признаку степени детализации куба, о котором говорилось выше). Когда таблицы размерности связаны непосредственно с таблицей фактов, формируется схема звезды. Когда таблицы размерности непосредственно не связаны с таблицей фактов, получается схема снежинки.

Обратите внимание, что модели размерностей классифицированы в зависимости от сферы применения. Витрина данных является моделью размерностей, которая предназначена для единичного бизнес-процесса, такого как продажи или управление запасами. Хранилище данных — модель размерностей, разработанная для того, чтобы охватить составные бизнес-процессы, так что она способствует перекрестной аналитике бизнес-процессов.

Требования к программному обеспечению

Теперь, когда у вас есть базовое понимание того, что такое кубы и почему они важны, я включу приборы и приглашу вас на пошаговый тур: построить свой первый куб, используя SSAS. Существуют некоторые основные компоненты программного обеспечения, которые вам понадобятся, поэтому, прежде чем приступать к строительству первого куба, убедитесь, что ваша система соответствует требованиям.

Мой пример куба «Продажи через Интернет» будет построен на основе тестовой базы данных AdventureWorksDW 2005. Я буду строить тестовый куб из подмножества таблиц, найденных в тестовой базе данных, которые будут полезны для анализа данных о сбыте через Интернет. На рисунке 1 представлена основная схема таблиц базы данных. Поскольку я использую версию 2005, вы можете следовать моим указаниям, применяя либо SQL Server 2005, либо SQL Server 2008.

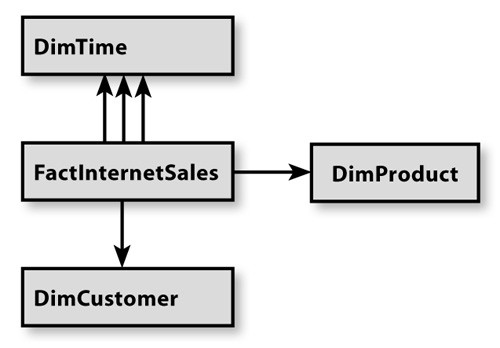

Рисунок 1. Подмножество витрины данных Adventure Works Internet Sales



Учебную базу данных Adventure WorksDW 2005 можно найти на сайте CodePlex: msftdbprodsamples.codeplex.com. Найдите ссылку «SQL Server 2005 product sample databases are still available» (http://codeplex.com/MSFTDBProdSamples/Release/ProjectReleases.aspx?ReleaseId=4004). Учебная база данных содержится в файле AdventureWorksBI.msi (http://msftdbprodsamples.codeplex.com/releases/view/4004#DownloadId=11755).

Как уже упоминалось, необходимо иметь доступ к экземпляру SQL Server 2008 или 2005, в том числе SSAS и к компонентам Business Intelligence Development Studio (BIDS). Я буду использовать SQL Server 2008, так что вы можете увидеть некоторые тонкие различия, если используете SQL Server 2005.

Создание проекта SSAS

Первое, что вы должны сделать, — это создать проект SSAS, используя BIDS. Найдите BIDS в меню Start и далее в меню Microsoft SQL Server 2008/2005 подпункт SQL Server Business Intelligence Development Studio. При нажатии на эту кнопку запустится BIDS c экраном заставки по умолчанию. Создайте новый проект SSAS, выбрав File, New, Project. Вы увидите диалоговое окно New Project (новый проект), которое показано на экране 1. Выберите папку проекта Analysis Services Project и задайте описание этому проекту «SQLMAG_MyFirstCube». Нажмите кнопку ОК.

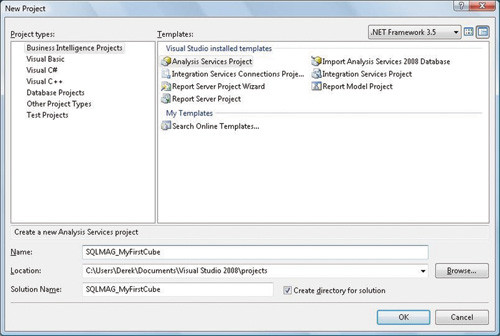

Экран 1. Диалоговое окно для  нового проекта BIDS

Когда проект будет создан, щелкните по нему правой кнопкой мыши в Solution Explorer и выберите в контекстном меню пункт свойств Properties. Теперь выберите раздел Deployment в левой части диалогового окна SQLMAG_MyFirstCube: Property Pages и проверьте установки значений для параметров Target Server и Database settings, как показано на экране 2. Если вы работаете в распределенной среде SQL Server, вам необходимо уточнить значение свойства Target Server именем сервера, на который вы собираетесь производить развертывание. Щелкните OK, когда вас устроят установленные значения параметров развертывания для данного проекта SSAS.

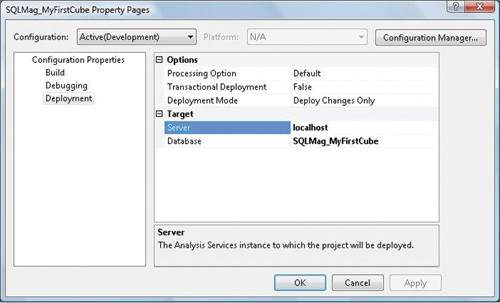

Экран 2. Целевой сервер и параметры базы данных

Определение источника данных

Первый объект, который нужно создать, — это источник данных. Объект источника данных обеспечивает схему и данные, используемые при построении связанных с кубом и расположенных в его основании объектов. Чтобы создать объект источника данных в BIDS, задействуйте мастер источников данных Data Source Wizard.

Начните работу мастера источника данных щелчком правой кнопкой мыши по папке Data Source на панели Solution Explorer, с выбора пункта New Data Source. Вы обнаружите, что создание объектов SSAS в BIDS имеет характер разработки. Сначала мастер проводит вас через процесс создания объекта и общие настройки. А затем вы открываете полученный объект SSAS в проектировщике и детально подстраиваете его, если нужно. Как только вы проходите экран приглашения, определите новое соединение с данными, нажимая кнопку New. Выберите и создайте новое соединение на основе Native OLEDB\SQL Server Native Client 10, указывающее на желательный для вас сервер SQL Server, который владеет нужным экземпляром базы данных. Вы можете использовать либо аутентификацию Windows, либо SQL Server, в зависимости от настроек окружающей среды SQL Server. Нажмите кнопку Test Connection, чтобы удостовериться, что вы правильно определили соединение с базой данных, а затем кнопку OK.

Далее следует Impersonation Infor­mation (информация о настрой­ке заимствования прав), которая, как и связь с данными, зависит от того, как устроена среда SQL Server. Заимствование прав — это контекст безопасности, на который полагается SSAS, обрабатывая свои объекты. Если вы управляете развертыванием на основном, единственном сервере (или ноутбуке), как, я полагаю, большинство читателей, вы можете просто выбрать вариант использования учетной записи службы Use the service account. Нажмите Next для завершения работы мастера источника данных и задайте AWDW2005 в качестве имени источника данных. Весьма удобно, что можно задействовать этот метод для целей тестирования, но в реальной производственной среде это не самая лучшая практика — использовать учетную запись службы. Лучше указать доменные учетные записи для заимствования прав подключения SSAS к источнику данных.

Представление источника данных

Для определенного вами источника данных на следующем шаге в процессе построения куба SSAS следует создать представление Data Source View (DSV). DSV обеспечивает возможность разделения схемы, которую ожидает ваш куб, от подобной схемы основной базы данных. В результате DSV можно использовать для того, чтобы расширить основную реляционную схему при построении куба. Некоторые из ключевых возможностей DSV для расширения схем источников данных включают именованные запросы, логические отношения между таблицами и именованные вычисляемые столбцы.

Пойдем дальше, щелкнем правой кнопкой мыши по папке DSV и выберем пункт New Data Source View, чтобы запустить мастер создания новых представлений DSV. В диалоговом окне, на шаге Select a Data Source, выберите соединение с реляционной базой данных и нажмите кнопку Next. Выберите таблицы FactInternetSales, DimProduct, DimTime, DimCustomer и щелкните кнопку с одиночной стрелкой направо, чтобы перенести эти таблицы в колонку Included. Наконец, кликните Next и завершите работу мастера, принимая имя по умолчанию и нажимая кнопку Finish.

На данном этапе у вас должно быть представление DSV, которое расположено под папкой Data Source Views в Solution Explorer. Выполните двойной щелчок по новому DSV, чтобы запустить конструктор DSV. Вы должны увидеть все четыре таблицы для данного DSV, как показано на рисунке 2.

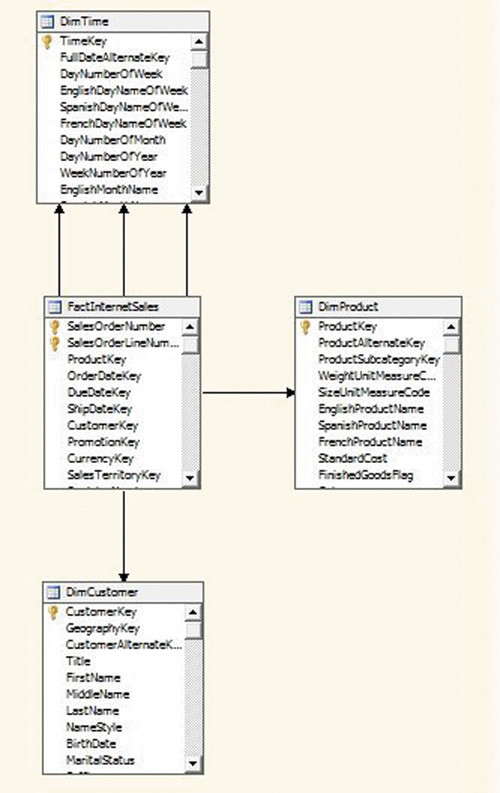

Рисунок 2. Таблицы фактов и размерностей в конструкторе DSV

Создание размерностей базы данных

Как я объяснил выше, размерности обеспечивают описательные признаки измерений и иерархий, которые используются для того, чтобы обеспечить агрегирование выше уровня деталей. Необходимо понять различие между размерностью базы данных и размерностью куба: размерности из базы данных предоставляют базовые объекты размерностей для нескольких размерностей куба, по которым его будут строить.

Размерности базы данных и куба обеспечивают изящное решение для концепции, известной как «ролевые размерности». Ролевые размерности применяются, когда вам необходимо использовать единственную размерность в кубе многократно. Дата — прекрасный пример в данном экземпляре куба: вы будете строить единственную размерность даты и ссылаться на нее один раз для каждой даты, для которой хотите анализировать продажи через Интернет. Календарная дата будет первой размерностью, которую вы создадите. Щелкните правой кнопкой мышки по папке Dimensions в Solution Explorer и выберите пункт New Dimension, чтобы запустить мастер размерностей Dimension Wizard. Выберите пункт Use an existing table и щелкните Next на шаге выбора метода создания Select Creation Method. На шаге определения источника информации Specify Source Information укажите таблицу DimTime в раскрывающемся списке Main table и нажмите кнопку Next. Теперь, на шаге выбора признака размерности Select Dimension Attributes, вам необходимо отобрать атрибуты размерности времени. Выберите каждый атрибут, как показано на экране 3.

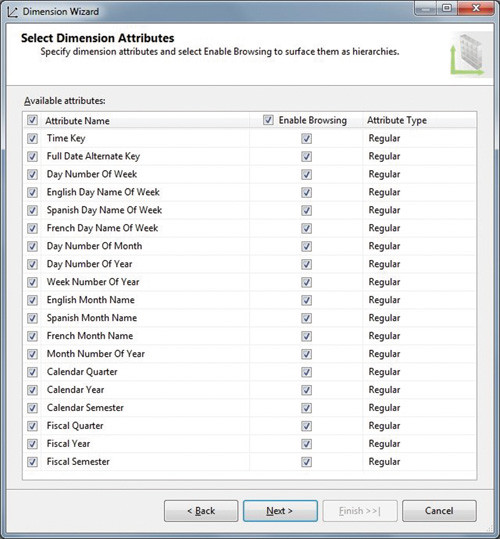

Экран 3. Выбор атрибутов таблицы размерности DimTime

Нажмите Next. На завершающем шаге введите Dim Date в поле Name и нажмите кнопку Finish для завершения работы мастера размерности. Теперь вы должны увидеть новую размерность даты Dim Date, расположенную под папкой Dimensions в Solution Explorer.

Затем используйте мастер размерности, чтобы создать размерности продукции и клиента. Выполните те же самые шаги для создания базовой размерности, что и прежде. Работая с мастером размерности, убедитесь, что вы выбираете все потенциальные признаки на шаге Select Dimension Attributes. Значения по умолчанию для других параметров настройки вполне подойдут для экземпляра тестового куба.

Создание куба продаж по Интернету

Теперь, подготовив размерности базы данных, вы можете приступить к строительству куба. В Solution Explorer щелкните правой кнопкой мыши на папке Cubes и выберите New Cube для запуска мастера создания кубов Cube Wizard. В окне Select Creation Method выберите вариант использования существующих таблиц Use existing tables. Выберите таблицу FactInternetSales для Measure Group на шаге выбора таблицы групп измерения Select Measure Group Tables. Удалите флажок рядом с измерениями Promotion Key, Currency Key, Sales Territory Key и Revision Number на шаге Select Measures и нажмите Next.

На экране Select Existing Dimensions убедитесь, что все существующие размерности базы данных выбраны, чтобы использовать их далее как размерности куба. Поскольку мне хотелось бы сделать данный куб настолько простым, насколько это возможно, отмените выбор размерности FactInternetSales на шаге Select New Dimensions. Оставляя размерность FactInternetSales выбранной, вы создали бы то, что называется размерностью факта или вырожденной размерностью. Размерности факта — это размерности, которые были созданы с использованием основной таблицы фактов в противоположность традиционной таблице размерностей.

Нажмите кнопку Next, чтобы перей­ти к шагу Completing the Wizard, и введите «Мой первый куб» в поле имени куба. Нажмите кнопку Finish, чтобы завершить процесс работы мастера создания куба.

Развертывание и обработка куба

Теперь все готово к развертыванию и обработке первого куба. Щелкните правой кнопкой мыши по значку нового куба в Solution Explorer и выберите пункт Process. Вы увидите окно с сообщением о том, что содержание представляется устаревшим. Щелкните Yes для развертывания нового куба на целевом сервере SSAS. При развертывании куба вы посылаете файл XML for Analisis (XMLA) на целевой сервер SSAS, который создает куб на самом сервере. Как уже упоминалось, обработка куба заполняет его двоичные файлы на диске данными из основного источника, а также дополнительными метаданными, которые вы добавили (размерности, измерения и настройки куба).

Как только процесс развертывания будет завершен, появляется новое диалоговое окно Process Cube. Нажмите кнопку Run, чтобы начать процесс обработки куба, который открывается окном Process Progress. При завершении обработки нажмите кнопку Close (два раза, чтобы закрыть оба диалоговых окна) для завершения процессов развертывания и обработки куба.

Теперь вы построили, развернули и обработали свой первый куб. Вы можете просматривать этот новый куб, щелкая по нему правой кнопкой мыши в окне Solution Explorer и выбирая пункт Browse. Перетащите измерения в центр сводной таблицы, а атрибуты размерностей на строки и столбцы, чтобы исследовать свой новый куб. Обратите внимание, как быстро куб отрабатывает различные запросы с агрегированием. Теперь вы можете оценить неограниченную мощь и, значит, ценность для бизнеса, куба OLAP.

Дерек Комингор (dcomingore@bivoyage.com) — старший архитектор в компании B. I. Voyage, имеющей статус Microsoft Partner в области бизнес-аналитики. Имеет звание SQL Server MVP и несколько сертификатов Microsoft
