В настоящее время многие приложения используют для обмена данными открытые каналы связи, и прежде всего Internet. Однако в ряде случаев, например в банковской и финансовой сферах, требуется ограничить доступ к конфиденциальной информации, передаваемой по таким каналам. При этом важно иметь возможность проверить, от кого исходят принятые получателем конфиденциальные данные и не были ли они искажены при пересылке. Для безопасной передачи конфиденциальных данных по открытым каналам используется криптография.

Интерфейс CryptoAPI

В сфере защиты компьютерной информации криптография применяется в основном для: шифрования и дешифровки данных; а также создания и проверки цифровых подписей. (Прим. автора: в русскоязычной литературе применяется термин «ЭЦП» - электронно-цифровая подпись. В этой статье для краткости используется термин «цифровая подпись».)

Шифрование данных позволяет ограничить доступ к конфиденциальной информации, сделать ее нечитаемой и непонятной для посторонних. Применение цифровых подписей оставляет данные открытыми, но дает возможность верифицировать отправителя и проверять целостность полученных данных.

Для защиты информации специалистами Microsoft был разработан интерфейс CryptoAPI, который позволяет создавать приложения, использующие криптографические методы.

Структура CryptoAPI

В Crypto API существует понятие «криптопровайдер» (Cryptography Service Provider, CSP). Криптопровайдер - это независимый модуль, содержащий библиотеку криптографических функций со стандартизованным интерфейсом. Криптопровайдер отвечает за реализацию функций интерфейса, а также играет роль хранилища для ключей всех типов. Подобная архитектура позволяет переходить от одного провайдера к другому с минимальными изменениями исходного кода, так как интерфейс (т. е. сами функции) не меняется.

В операционную систему Windows включен криптопровайдер Microsoft RSA Base Provider.

Криптографические ключи

В CryptoAPI существуют ключи двух типов:

  • сессионные ключи (session keys
  • пары открытый/закрытый ключ (public/private key pairs).

Сессионные ключи. Это симметричные ключи, так как один и тот же ключ применяется и для шифрования, и для расшифровки. Сессионные ключи меняются. Алгоритмы, использующие сессионные ключи (так называемые симметричные алгоритмы), - RC2, RC4, DES. Microsoft RSA Base Provider работает с 40-разрядными сессионными ключами.

Пары ключей используются в так называемых асимметричных алгоритмах шифрования. Если шифрование выполнялось одним ключом из пары, то дешифровка производится другим. Открытые (public) ключи могут передаваться другим лицам для проверки цифровых подписей и шифрования пересылаемых данных. Длина открытого ключа в Microsoft RSA Base Provider составляет 512 разрядов.

Закрытые (private) ключи не могут быть экспортированы; они используются для создания цифровых подписей и дешифровки данных. Закрытый ключ должен быть известен только его владельцу.

Хранение ключей

Криптопровайдер отвечает за хранение и разрушение ключей. Программист не имеет доступа непосредственно к двоичным данным ключа, за исключением операций экспорта открытых ключей. Вся работа с ключами производится через дескрипторы (handle).

В CryptoAPI ключи для шифрования/дешифровки и создания/проверки подписей разделены. Называются они соответственно «пара для обмена ключами» и «пара для подписи».

База данных ключей состоит из контейнеров, в каждом из которых хранятся ключи, принадлежащие определенному пользователю. Контейнер ключей имеет уникальное имя и содержит пару для обмена и пару для подписи. Все ключи хранятся в защищенном виде.

По умолчанию для каждого пользователя создается контейнер с именем этого пользователя. Можно создавать дополнительные контейнеры и назначать им произвольные имена, которые обязательно должны быть уникальными (см. Рисунок 1).

Рисунок 1. База данных криптографических ключей.

Работа с CryptoAPI

Ниже приводятся примеры работы с некоторыми функциями CryptoAPI. Все примеры написаны на языке С++ в среде MS Visual C++ 6.0. Приведены прототипы наиболее интересных функций с пояснениями. Чтобы не перегружать читателя деталями, обработка ошибок в листинги не включена.

Названия функций CryptoAPI имеют префикс Crypt. Как правило, все они возвращают результат типа BOOL - TRUE при успешном завершении и FALSE, если произошла ошибка. В последнем случае для получения сведений об ошибке необходимо вызвать GetLastError().

Прототипы функций описаны в файле wincrypt.h. Для использования этих функций в свойствах проекта нужно определить константу _WIN32_WINNT и задать ей значение 0x0400 (или больше). Данная константа применяется в файле wincrypt.h для проверки версии Windows.

Для некоторых функций CryptAPI также требуются библиотеки crypt32.lib и advapi32.lib.

Криптопровайдер

Прежде чем использовать какие-либо функции Crypto API, необходимо запустить криптопровайдер. Делается это с помощью функции CryptAc-quireContext:

BOOL CRYPTFUNC CryptAcquireContext(
HCRYPTPROV*	hCryptProvider,//дескриптор
 провайдера, out-параметр
LPCTSTR	pszContainer, 		// имя
 контейнера ключей
LPCTSTR	pszProvider,		// имя
 провайдера
DWORD	dwProvType,		// тип
 провайдера
DWORD	dwFlags		// флаги
)

Кроме инициализации криптопровайдера данную функцию можно использовать для создания и удаления контейнеров ключей. Для этого параметру dwFlags присваивается значение, соответственно, CRYPT_NEW-KEYSET и CRYPT_DELETEKEYSET.

Функция CryptAcquireContext работает в два этапа: сначала она ищет криптопровайдер по имени и типу, указанному в аргументах, а затем контейнер ключей с заданным именем.

По окончании работы с криптопровайдером необходимо вызвать функцию CryptReleaseContext (см. Листинг 1).

Работа с ключами

Генерация ключей. В CryptoAPI имеются функции для генерации ключей любого типа. Функция CryptGenKey генерирует сессионные ключи и пары для обмена и подписи на основе случайного числа.

BOOL CRYPTFUNC CryptGenKey(
HCRYPTPROV	hProv
ALG_IG		Algid
DWORD		dwFlags
HCRYPTKEY*	phKey
)

Сессионные ключи можно сгенерировать также на основе некоторого заданного значения (пароля) при помощи функции CryptDeriveKey. Это стоит делать, например, в том случае, когда нужно избежать пересылки сессионного ключа вместе с зашифрованными данными (см. Рисунок 2). Получатель данных, зная пароль и алгоритм, может сам сгенерировать сессионный ключ и с его помощью расшифровать данные (см. Листинг 2).

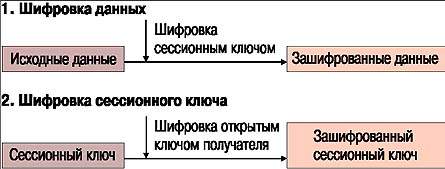

Рисунок 2. Шифрование.

Получение дескриптора ключа. Дескриптор открытого ключа можно получить, вызвав функцию CryptGet-UserKey.

Экспорт ключей. Операция экспорта выполняется при сохранении сессионных ключей и при передаче ключей третьим лицам.

Двоичные данные ключа могут быть получены при помощи функции CryptExportKey:

BOOL CRYPTFUNC CryptExportKey (
HCRYPTKEY	hKeyToExport
HCRYPTKEY	hCryptKey
DWORD		dwBlobType
DWORD		dwFlags
BYTE*		pbData, // указатель на буфер
DWORD* pdwDataLen )  // длина буфера

Поясним значения аргументов. Первый аргумент - дескриптор экспортируемого ключа. Второй аргумент - дескриптор ключа, которым шифруется экспортируемый ключ.

Открытые ключи экспортируются в незашифрованном виде. В этом случае hCryptKey = 0.

При экспорте сессионных и закрытых ключей необходимо их предварительно зашифровать. Аргумент hCryptKey должен содержать дескриптор открытого ключа получателя.

При вызове с аргументом pbData = NULL функция вернет необходимую длину буфера по адресу, на который указывает аргумент pdwDataLen (см. Листинг 3).

После успешного завершения переменная dwSessionKeyLen будет содержать действительную длину BLOB-структуры ключа. Это значение необходимо сохранить для обратной операции - импорта ключа в криптопровайдер.

Импорт ключей. Ключи импортируются функцией CryptImportKey:

CryptImportKey (   HCRYPTPROV hProv
BYTE*		pbData
DWORD		dwDataLen
HCRYPTKEY	hCryptKey
DWORD		dwFlags
HCRYPTKEY*	phImportedKey  )

hCryptKey = 0 в том случае, если импортируемый ключ был зашифрован асимметричным ключом или не был зашифрован вообще.

Если импортируемый ключ шифровали сессионным ключом, то hCryptKey должен содержать дескриптор этого ключа.

По окончании работы с ключом необходимо для его дескриптора вызвать функцию CryptDestroyKey(HCRYPTKEY hKey).

Шифрование и дешифровка данных

В CryptoAPI для шифрования и дешифровки используются и симметричный, и асимметричный алгоритмы.

Симметричный алгоритм менее надежен, но работает намного быстрее, чем асимметричный. Поэтому в CryptoAPI применяется комбинация алгоритмов. Данные шифруются с помощью симметричного алгоритма с сессионным ключом, а сам сессионный ключ шифруется по асимметричному алгоритму открытым ключом получателя. Дешифровка происходит в обратном порядке: сначала закрытым ключом получателя дешифруется сессионный ключ, затем этим сессионным ключом дешифруются сами данные (см. Рисунки 2 и 3).

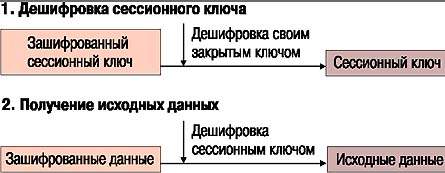

Рисунок 3. Дешифровка.

Таким образом, расшифровать данные можно только, имея закрытый ключ из той же ключевой пары, что и открытый ключ, которым данные были зашифрованы.

Для шифрования и дешифровки применяется функция (см. Листинг 4).

BOOL CRYPTFUNC CryptEncrypt (
HCRYPTKEY	hKey, // дескриптор ключа
	для шифрования
HCRYPTHASH	hHash
BOOL			bFinal
BYTE*		pbData, // параметр [in, out
DWORD* pdwDataLen, // параметр [in, out
DWORD		dwBufferLen )

Последний и предпоследний параметры являются одновременно входными и выходными. Это означает, что зашифрованные данные записываются поверх исходных в буфер pbData, а длина данных, соответственно, в dwBufferLen.

Как и в случае с функцией Crypt-ExportKey, CryptEncrypt позволяет предварительно определить необходимый размер буфера под зашифрованные данные. Для этого нужно вызвать функцию с аргументами:

pbData   = NULL;
pdwDataLen = длина исходных данных.

Длину буфера функция вернет по адресу: pdwDataLen.

Дешифровка данных производится аналогично функцией CryptDecrypt.

Цифровые подписи

Цифровая подпись - это двоичные данные небольшого объема, обычно не более 256 байт. Цифровая подпись есть не что иное, как результат работы хеш-алгоритма над исходными данными, зашифрованный закрытым ключем отправителя. Проще говоря, берем исходные данные, получаем из них хеш и шифруем хеш своим закрытым ключом (с помощью асимметричного алгоритма).

Полученные в результате шифрования хеша двоичные данные и есть наша цифровая подпись (см. Рисунок 4).

Рисунок 4. Создание цифровой подписи.

Получатель, чтобы удостовериться, что данные присланы именно от нас и не были искажены, производит следующие операции:

  • получает хеш от данных (данные остались открытыми);
  • расшифровывает нашу цифровую подпись при помощи нашего открытого ключа;
  • сравнивает свой хеш и результат дешифровки. Если они эквивалентны, значит, данные были подписаны именно нами (ну, по крайней мере, нашим закрытым ключом, см. Рисунок 5).

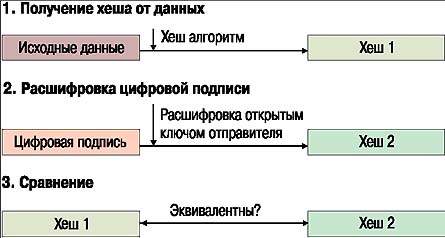

Рисунок 5. Проверка цифровой подписи.

Подобный алгоритм позволяет любому лицу проверить подлинность подписи отправителя. Напомню, что открытый ключ отправителя, с помощью которого собственно и производится проверка, распространяется (как правило) свободно.

Для работы с цифровыми подписями используются функции CryptCreate-Hash, CryptHashData, CryptSignHash, CryptVerifySignature, CryptDestroy-Hash.

Создание цифровой подписи. Процесс создания подписи состоит из следующих этапов:

  • создание хеш-объекта функцией CryptCreateHash;
  • наполнение хеш-объекта данными (CryptHashData);
  • подписание хеша (CryptSignHash);
  • разрушение хеш-объекта (Crypt-DestroyHash).

Аналогично функциям CryptEncrypt, проверка длины буфера для подписи производится вызовом функции CryptSignHash с нулем вместо указателя на данные. Как и у функции CryptEncrypt, указатели на данные и их длину являются параметрами типа [in, out] (см. Листинг 5).

Проверка цифровой подписи. Проверка подписи (см. Листинг 6) выполняется так:

  • создается хеш-объект функцией CryptCreateHash;
  • хеш-объект наполняется данными (CryptHashData);
  • подпись расшифровывается и результат сравнивается со «своим» хешем (CryptVerifySignature);
  • хеш-объект разрушается (CryptDes-troyHash).

ВИТАЛИЙ ЛИ - разработчик ПО в компании «Киберплат.Ком». С ним можно связаться по адресу: vitaly1000@mail.ru.
