Несмотря на то что наборы системной логики компании AMD не обновлялись относительно давно, проблема выбора недорогой основы для будущего системного блока продолжает оставаться актуальной для многих пользователей ПК, особенно в условиях, когда большая часть россиян вынуждена обратить свой взгляд на недорогие решения.

Конечно, сейчас трудно говорить о каких бы то ни было революционных идеях — шлифуются технологии, появляются новые продукты на основе старых проверенных решений. Тем не менее мы решили рассмотреть шесть системных плат, построенных на базе чипсета AMD A88X, которые ориентированы на установку в производительные настольные ПК, чтобы рассказать читателям об их качествах.



Дом для Kaveri: Тестирование системных плат на базе Socket FM 2+Gigabyte GA-F2A88XM-HD3 (средняя цена — 3300 руб.)

Упаковка этой платы традиционна для моделей компании — декоративная цветная коробка из картона, на лицевой стороне которой находятся название и многочисленные логотипы, рассказывающие о примененных технологиях.

Дом для Kaveri: Тестирование системных плат на базе Socket FM 2+

Комплектация обычная, но пользователь получает все самое необходимое: пару SATA-кабелей с металлическими защелками, заглушку на заднюю панель, руководство пользователя, брошюру с краткими инструкциями по сборке на 17 языках, включая русский, и DVD-диск с программным обеспечением и драйверами.

Gigabyte GA-F2A88XM-HD3 выполнена в формате micro ATX — к ее особенностям можно отнести две микросхемы BIOS, а также несколько уменьшенные размеры, составляющие 244×174 мм.

За питание процессора отвечает пятиканальный преобразователь Intersil ISL62773, причем здесь не предусмотрен радиатор для охлаждения силовых элементов. Для подключения дополнительного питания имеется 8-контактный разъем ATX12V.

Модули памяти устанавливаются в два разъема DIMM, снабженных защелками с обеих сторон. По заявлению производителя, суммарный объем ОЗУ может составлять до 64 Гбайт, хотя фактически реализовать такое будет не так уж и просто. Плата позволяет использовать модули вплоть до DDR3-2400, причем для быстрой настройки параметров поддерживаются профили AMP/XMP.

Для расширения предусмотрены два полноразмерных разъема стандарта PCI Express 2.0, которые можно использовать для объединения видеоадаптеров в режимах CrossFireX или SLI. Помимо того, есть разъем PCI и PCI Express 2.0 x1. Еще одно достоинство, характерное для плат производства компании Gigabyte, — наличие СОМ-порта. Правда, чтобы им воспользоваться, понадобится докупить панель с соответствующим разъемом.

Звуковая подсистема построена на 8-канальном кодеке Realtek ALC887, причем в данном случае аудиотракт не имеет защиты. За подключение к проводной сети отвечает гигабитный контроллер Realtek RTL8111F.

Портов SATA-III восемь, причем все они работают под управлением чипсета AMD A88X. Рядом с этими разъемами находится колодка для присоединения выносной панели с двумя портами USB 3.0, хотя в комплект поставки она не входит.

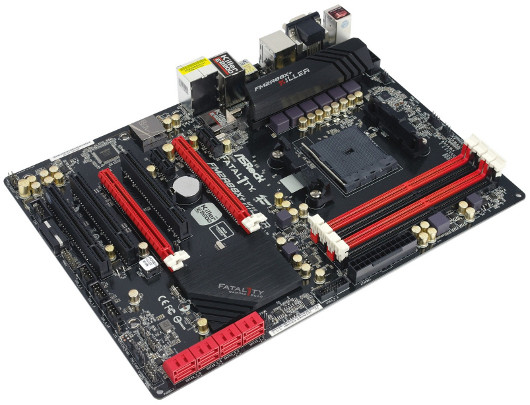

Дом для Kaveri: Тестирование системных плат на базе Socket FM 2+ASRock Fatal1ty FM2A88X+ Killer (средняя цена — 6000 руб.)

Как известно (по крайней мере, в среде заядлых геймеров) псевдоним Fatal1ty принадлежит Джонатану Уэнделу (Johnathan Wendel) — киберспортсмену, получившему мировую известность. Соответственно, плата с таким названием ориентирована на тех пользователей, которые не представляют себе жизни без компьютерных игр.

Дом для Kaveri: Тестирование системных плат на базе Socket FM 2+

Как водится, упаковка выполнена в предельно агрессивных тонах. Комплектация также наводит на мысли об игровом предназначении — она включает диск с драйверами и утилитами, инструкцию для пользователя, два SATA-шлейфа, этикетку с кодом для бесплатного применения в течение трех месяцев ПО XSplit и заглушку интерфейсной панели.

Производитель, стремясь сделать геймерский продукт, разместил на плате множество полезных мелочей.

Возможности организации дисковой подсистемы представлены восемью портами SATA III (6 Гбит/с). Они распаяны параллельно поверхности печатной платы, и их обслуживает набор системной логики. Обеспечивается поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

Кроме того, плата оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти типа DDR3, которые оборудованы защелками с обеих сторон. При этом оперативная память может работать в двухканальном режиме. Чтобы реализовать его, модули необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются планки памяти, функционирующие на частотах от 1066 до 2133 МГц в номинальном режиме и до 2600 МГц при разгоне.

Питание процессора осуществляется по шестиканальной схеме. Контроллер преобразователя выполнен на базе микросхемы RT8894A, причем элементная база включает в себя позолоченные японские твердотельные конденсаторы с увеличенным сроком службы и дроссели с ферритовым сердечником.

Для расширения функциональности служат семь разъемов расширения — два полноразмерных PCI Express, два PCI Express х1 и целых три PCI. Такого набора хватит для самого искушенного пользователя.

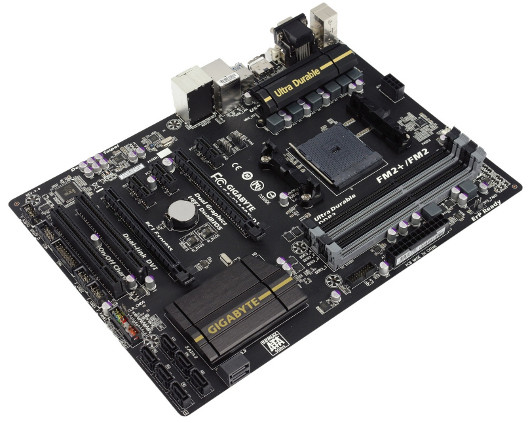

Gigabyte GA-F2A88X-D3H (средняя цена — 5100 руб.)

Плата поставляется в небольшой коробке, на лицевой стороне которой производитель традиционно перечисляет основные ключевые особенности и поддерживаемые фирменные технологии.

Дом для Kaveri: Тестирование системных плат на базе Socket FM 2+

Комплектация небогата, хотя, по большому счету, пользователь получает все самое необходимое: документацию, диск с драйверами и утилитами, четыре SATA-шлейфа и, разумеется, заглушку интерфейсной панели.

Плата Gigabyte GA-F2A88X-D3H выполнена в формате ATX. В настройках BIOS поддерживается загрузка настроек памяти из профилей XMP, изначально предназначенных только для компьютеров на чипсетах производства Intel. Это очень упрощает установку скоростной памяти.

Системная плата оборудована четырьмя слотами для установки модулей оперативной памяти типа DDR3, которые имеют защелки с обеих сторон. Оперативная память может работать в двухканальном режиме, для реализации которого модули необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются планки памяти, функционирующие на частотах до 2133 МГц в номинальном режиме и до 2400 МГц в режиме разгона.

За подключение дисковой подсистемы отвечают восемь портов SATA III (6 Гбит/с), работающих за счет чипсета AMD A88X. Обеспечена поддержка массивов SATA RAID 0, RAID 1, RAID 5, RAID 10 и JBOD. Еще одно достоинство, характерное для плат производства компании Gigabyte, — наличие СОМ-порта. Правда, чтобы им воспользоваться, понадобится докупить панель с соответствующим разъемом.

Система охлаждения реализована с помощью двух алюминиевых радиаторов, один из которых осуществляет отвод тепла от чипсета, тогда как другой служит для охлаждения MOSFET. Несмотря на небольшие размеры охладителей, в процессе тестирования температура радиаторов не превышала 36°C — весьма неплохой результат.

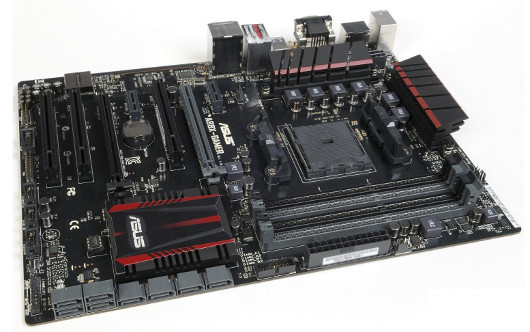

ASUS A88X-GAMER (средняя цена — 6400 руб.)

Эта системная плата поставляется в красочной картонной коробке, оформленной в черно-красных тонах. Выглядит она стильно и красиво, а вот комплектация особым богатством не отличается. Помимо самой платы, имеются лишь самые необходимые элементы: документация, диск с драйверами и утилитами, два SATA-шлейфа и заглушка для интерфейсной панели.

Дом для Kaveri: Тестирование системных плат на базе Socket FM 2+

Текстолит черного цвета, формфактор — ATX. Среди поддерживаемых процессоров находятся все доступные модели для Socket FM2/FM2+.

Компоновка платы не вызывает никаких нареканий — порты и разъемы расположены достаточно удобно. В правом углу находятся восемь портов SATA, причем все они соответствуют спецификации SATA-III. Есть поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Рядом с SATA-портами расположена колодка для подключения выносной панели USB 3.0, которую пользователю придется приобретать отдельно. Еще два порта USB 3.0 находятся на интерфейсной панели.

ASUS A88X-GAMER имеет четыре разъема для установки модулей памяти типа DDR3. Поддерживается двухканальный режим, для использования которого модули памяти необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Максимальный объем памяти составляет 64 Гбайт — сейчас этого более чем достаточно для работы любых приложений.

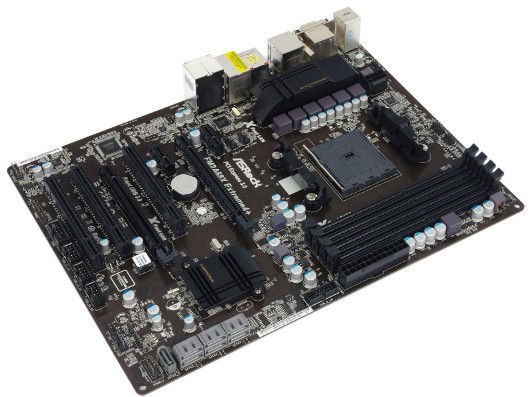

ASRock FM2A88M Extreme4+ (средняя цена — 4200 руб.)

Как видно из названия модели, плата выполнена на базе флагманского набора системной логики AMD A88X, предназначенного для работы с представителями третьего поколения гибридных процессоров AMD Kaveri.

Дом для Kaveri: Тестирование системных плат на базе Socket FM 2+

Коробка, в которой поставляется плата, имеет небольшие размеры. Первое, что бросается в глаза, — множество логотипов, свидетельствующих о наличии фирменных технологий компании. В частности, XFast RAM позволяет создать виртуальный диск из части оперативной памяти, XFast LAN помогает повысить приоритет онлайн игр на фоне других задач, связанных с доступом в Интернет, а XFast USB призвана увеличить скорость работы портов USB. Кроме того, упомянуты поддержка концепции ASRock A-Style и сервиса ASRock Home Cloud, интерфейса HDMI, а также технологии AMD CrossFireX.

Комплект поставки довольно скромный. Наряду с самой платой в коробку помещены документация, диск с драйверами и утилитами, четыре SATA-шлейфа и заглушка интерфейсной панели.

Для подключения накопителей используются порты SATA-III, реализованные в чипсете AMD A88X. Всего их семь — они расположены в правом нижнем углу перпендикулярно поверхности платы. Имеется поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Рядом с SATA-разъемами размещена колодка для подсоединения выносной панели с двумя портами USB 3.0, которую придется покупать отдельно. Еще шесть портов USB 3.0 вынесены на интерфейсную панель.

Для установки модулей памяти типа DDR3 имеется четыре разъема, оборудованных защелками с обеих сторон. Поддерживается двухканальный режим, для реализации которого модули памяти необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Максимальный объем памяти при этом достигает 64 Гбайт. Поддерживаются модули, функционирующие на частотах от 1066 до 2133 МГц в номинальном режиме и до 2600 МГц в режиме разгона. При этом производитель отмечает, что на скорости 2600+ МГц могут одновременно работать не более двух модулей.

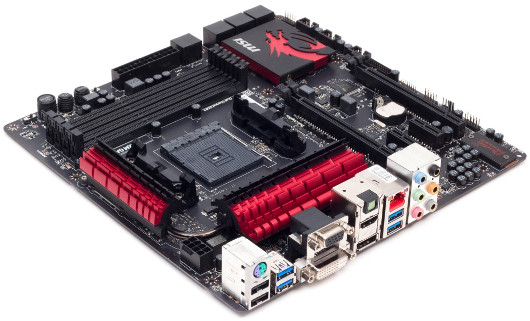

MSI A88XM GAMING (средняя цена — 7200 руб.)

Упаковка платы стандартна для дорогих изделий компании: красочное оформление, агрессивная расцветка, голова дракона — в общем, все, как положено.

Внутри можно обнаружить саму плату, четыре SATA-кабеля с металлическими защелками, заглушку I/O Shield, крупную наклейку с логотипом серии, табличку на дверь с надписью «Не беспокоить» и, конечно, DVD-диск с программным обеспечением и драйверами, а также привычную кучу бумажной документации.

Дом для Kaveri: Тестирование системных плат на базе Socket FM 2+

Эта плата основана на чипсете AMD A88X и готова к работе с гибридными процессорами AMD, включая чипы семейства Trinity и Richland, а также APU последнего поколения Kaveri, которые получили усовершенствованную микроархитектуру. Согласно прилагаемому сертификату, при производстве преобразователя питания процессора используется высококачественная элементная база Military Class 4, включающая твердотельные конденсаторы с длительным сроком службы, дроссели SFC (Super Ferrite Choke) с пониженной рабочей температурой и танталовые конденсаторы Hi-c CAP. Сам преобразователь выполнен по 6-канальной схеме. Для управления параметрами VRM используется дискретный контроллер ISL6377, а силовые элементы MOSFET накрыты массивными радиаторами, объединенными между собой тепловой трубкой.

Для установки модулей памяти предназначены четыре разъема, которые позволяют нарастить общий объем ОЗУ вплоть до 32 Гбайт. При этом заявлена поддержка скоростных планок вплоть до DDR3-2400. Коннекторы оснащены односторонними фиксаторами, при этом модули удобно извлекать даже при установленной длинномерной видеокарте.

Так как плата выполнена в формфакторе microATX, слотов расширения не так уж и много — используются два PCI Express x16 и два PCI Express x1. При установке второго графического адаптера полноразмерные слоты будут работать в режиме х8+х8.

Звуковая подсистема платы выделена в отдельный сегмент, который частично изолирован от общих цепей, при этом контуры подсвечиваются красными светодиодами. Естественно, что для получения качественного звука используется наиболее популярный сейчас кодек Realtek ALC1150, закрытый металлическим экраном.

Кроме того, к особенностям модели можно отнести наличие кнопок включения, перезагрузки, и «OC Genie», предназначенной для быстрого разгона системы.

Дом для Kaveri: Тестирование системных плат на базе Socket FM 2+



Итоги

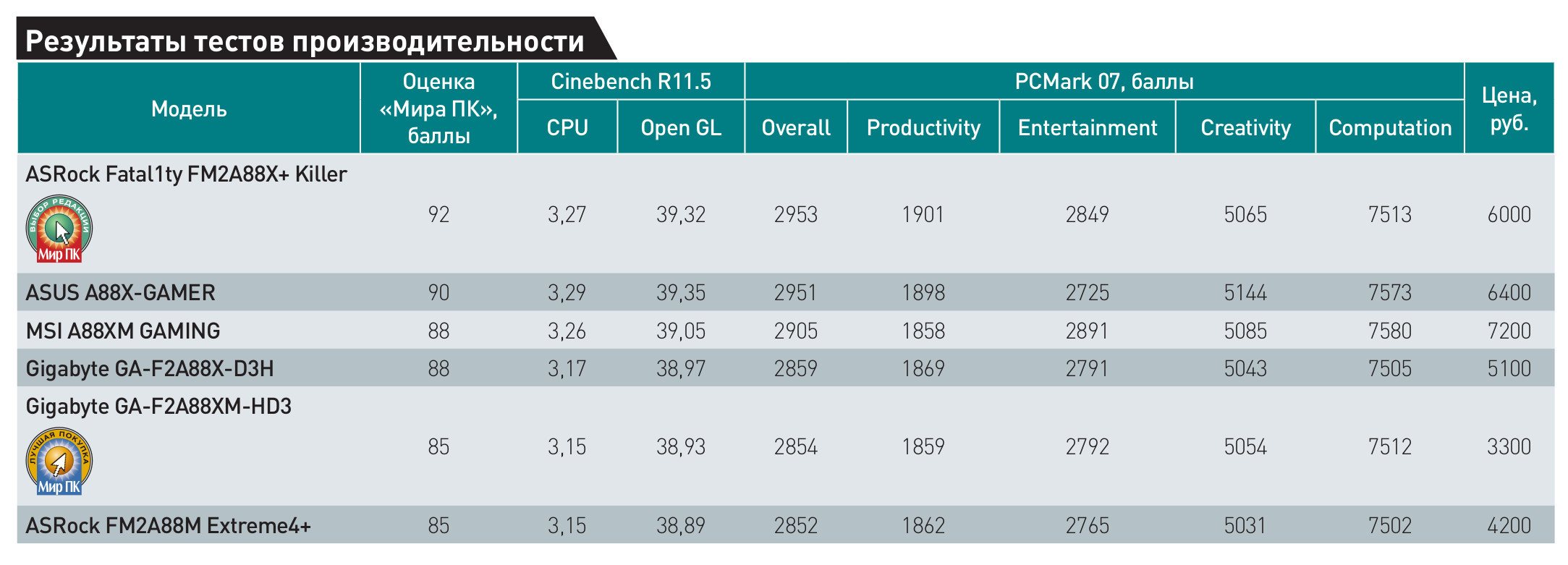

Наше тестирование показало, что системные платы на базе чипсета AMD A88X действительно могут стать основой для достаточно производительного игрового компьютера. При подведении итогов в лидеры выбилась модель ASRock Fatal1ty FM2A88X+ Killer, которая и стала «Выбором редакции». А вот значок «Лучшая покупка» по праву достался плате Gigabyte GA-F2A88XM-HD3 — на наш взгляд, она обладает неплохой функциональностью при весьма привлекательной цене.
