Основой любого современного настольного ПК является системная плата — именно она содержит основной набор компонентов, необходимый для работы системы в целом. Большинство пользователей, интересующихся мощными компьютерами, тщательно следят за всеми нововведениями, предлагаемыми ведущими производителями, поэтому появление на рынке нового чипсета Intel просто не могло остаться незамеченным.

Не так давно компания Intel представила сразу три новых процессора с архитектурой Haswell-E и новый чипсет Intel X99, предназначенный для работы с этими ЦПУ. Для производства процессоров семейства Haswell-E используется хорошо отлаженный 22-нм техпроцесс с применением транзисторов типа Tri-Gate. Восьмиядерный кристалл включает 2,6 млрд активных компонентов, которые размещаются на кремниевом кристалле площадью 356 мм². Как и водится, компания Intel опять решила поменять процессорный разъем — теперь он называется LGA2011-v3. Увы, новые процессоры нельзя использовать с платами LGA2011, так же как и ЦПУ с архитектурой Sandy Bridge-E/Ivy Bridge-E не получится установить на новую платформу.

Мы решили протестировать четыре системные платы, построенные на базе обновленной платформы, и рассказать об их достоинствах и недостатках. Для проверки был использован самый быстрый из доступных на время тестирования процессоров — шестиядерный Intel Core i7-5930K.



В погоне за производительностью: Тестирование системных плат на базе чипсета Intel X99ASRock X99 Extreme 4 (средняя цена — 11 200 руб.)

Компания ASRock представила новую системную плату X99 Extreme 4, предназначенную для производительных персональных компьютеров. Упаковка модели выполнена в черно-желтых тонах, причем вся ее задняя сторона традиционно усыпана всевозможными надписями, рассказывающими о неоспоримых достоинствах этой модели. Почитать можно про технологии ASRock HDD Saver, Full Spike Protection и APP Shop, а также про применение HD-кодека Purity Sound 2 & DTS Connect.

В погоне за производительностью: Тестирование системных плат на базе чипсета Intel X99

Комплект поставки наводит на мысль о бюджетном решении — в него входят лишь руководство пользователя, диск с ПО, заглушка на заднюю панель, пара SLI-мостов и четыре SATA-кабеля. Нет даже привычной для продукции компании панели с двумя портами USB 3.0, предназначенной для установки в переднюю стенку корпуса.

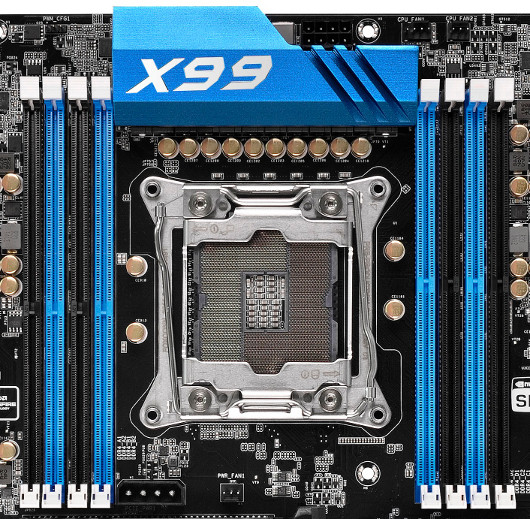

Модель разработана специально для процессоров семейства Haswell-E с разъемом LGA 2011-v3. Применение чипсета Intel X99 предоставляет пользователю возможность разгона как путем увеличения множителя вычислительных ядер, так и повышением базовой частоты. Восемь слотов DIMM поддерживают модули памяти типа DDR4 объемом до 128 Гбайт (при этом они могут работать в четырехканальном режиме).

Для установки дискретных графических ускорителей и карт расширения есть три слота PCIe 3.0 x16, а также по одному слоту PCIe 2.0 x16 и PCIe 3.0 x1. Предусмотрен и разъем Ultra M.2.

В погоне за производительностью: Тестирование системных плат на базе чипсета Intel X99

К плате можно подключить до десяти накопителей с интерфейсом SATA III и один SSD в исполнении M.2, которому будет выделены четыре линии PCI Express 3.0 в корневом комплексе центрального процессора.

Для отвода тепла от транзисторов преобразователя gbnfybz служит массивный алюминиевый радиатор. Его температура во время тестирования системы колебалась в районе 42о С.

Чипсет также охлаждается алюминиевым радиатором, температура которого во время тестирования не превышала 37 о С.

Как и большинство других производителей, ASRock устанавливает на своей плате UEFI BIOS. Интерфейс прост в использовании — все опции доступны с помощью мыши.

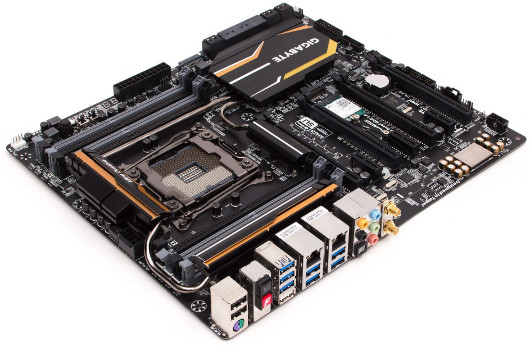

Gigabyte X99-UD7 WiFi (цена не определена)

Упаковка модели выполнена в агрессивных тонах. Как и обычно, текст на большей части поверхностей коробки повествует о достоинствах этой платы. И действительно, в ней включено довольно много новых технологий. Из них можно выделить Long Lifespan Solid Capacitors (во всех цепях питания системной платы используются исключительно твердотельные конденсаторы с увеличенным сроком службы); SATA Express (реализованный силами чипсета порт SATA Express, поддерживающий скорость передачи данных до 10 Гбит/с) и, конечно предустановленный операционный усилитель аудиосигнала NE5532 производства Texas Instruments. Не забыты и Overclocking Features, OC Buttons I/O, Q-Flash Plus, а также Thunderbolt Ready.

В погоне за производительностью: Тестирование системных плат на базе чипсета Intel X99

Восемь слотов DIMM поддерживают модули памяти типа DDR4 общим объемом до 128 Гбайт. Четырехканальный контроллер памяти — одна из важных особенностей процессоров Haswell-E. Для его применения необходимо использовать как минимум четыре модуля DDR4. Конечно, система будет работать даже с одной планкой памяти, однако подобная конфигурация для недешевого LGA2011-v3 будет выглядеть странновато.

На интерфейсной панели находятся восемь портов USB 3.0, два разъема USB 2.0, два Gigabit LAN и аналоговые звуковые интерфейсы. Не забыты устаревший порт PS/2, выход Toslink и разъемы для подключения комплектных антенн Wireless LAN.

В погоне за производительностью: Тестирование системных плат на базе чипсета Intel X99

За аудиотракт отвечает HDA-кодек 5.1-канального звука Realtek ALC1150, причем тут стоит выделить продуманный дизайн подсистемы в целом — каждый ее элемент предназначен для достижения максимальной эффективности. Для улучшения качественных показателей применяются специальные конденсаторы, произведенные компанией Nichicon, и предустановленный усилитель Texas Instruments NE5532. Согласно характеристике производителя, он обладает нейтральной окраской звучания и подходит для всех жанров музыки.

Модель оснащена четырьмя слотами PCIe 3.0 x16 и тремя PCIe 2.0 x1. Для работы накопителей служат восемь портов SATA III, поддерживающих режимы AHCI, Intel Smart Response, а также массивы RAID 0, 1, 5, 10. Кроме того, на плате установлены разъемы SATA Express и M.2 PCIe, поддерживающие скорость передачи данных до 10 Гбит/с

К плате прилагается несколько фирменных утилит. Они устанавливаются единым пакетом и имеют единый интерфейс доступа Gigabyte App Center.

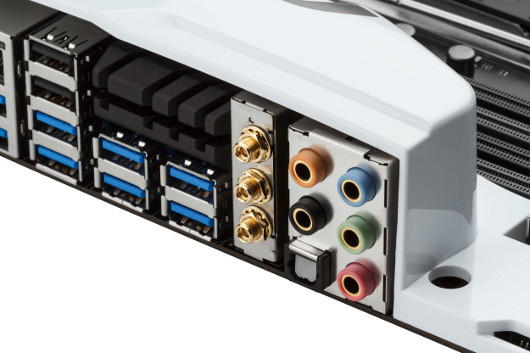

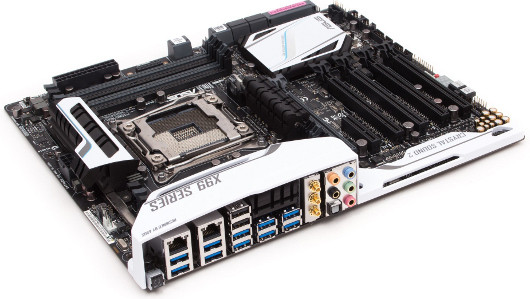

В погоне за производительностью: Тестирование системных плат на базе чипсета Intel X99ASUS X99 Deluxe (средняя цена — 20 790 руб.)

Модель поставляется в коробке, которая ни по красоте оформления, ни по обилию информации, помещенной на ней, не уступает конкурентам. А вот дизайн платы обычный, в нем преобладают синие цвета разной насыщенности и фактуры.

В погоне за производительностью: Тестирование системных плат на базе чипсета Intel X99

Комплектация оказалась богатой — помимо самой платы в коробке находятся инструкцию пользователя, DVD-диск с ПО и драйверами, десять SATA-кабелей, мостик SLI на три видеокарты, заглушка для задней панели, антенна для модуля Wi-Fi, традиционный ASUS Q-коннектор, служащий для более легкого подключения проводов от кнопок питания, перезагрузки и т.д., термодатчик, плата-переходник Hyper M.2 x4, а также скоба для вертикальной фиксации накопителя с разъемом M.2. Имеется в комплекте и отдельная плата (Fan Extension Card), позволяющая подключить три дополнительных вентилятора и три термодатчика.

В погоне за производительностью: Тестирование системных плат на базе чипсета Intel X99

Для установки модулей памяти на плате предусмотрены восемь разъемов DIMM, что позволяет устанавливать по два модуля типа DDR4 на каждый из четырех каналов, причем максимальный объем может достигать 128 Гбайт. Кстати, эта плата поддерживает память с XMP-профилями. Для установки плат расширения предназначены пять слотов с формфактором PCIe x16 и один слот PCIe 2.0 x4, реализованный с применением четырех линий PCIe 2.0. Поддерживаются технологии NVIDIA SLI и AMD CrossFireX. Для подключения накопителей служат 12 портов SATA III (восемь портов SATA 6 Гбит/с и еще четыре порта SATA 6 Гбит/с в составе двух разъемов SATA Express). Поддерживается возможность создания RAID-массивов уровней 0, 1, 5, 10.

Из особенностей следует выделить наличие аппаратных кнопок питания и сброса, расположенных непосредственно на плате. Там же размещены кнопка ClearCMOS, а также индикатор POST-кодов. Имеется и традиционная кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти. Кроме того, добавился новый переключатель EZ XMP, позволяющий загружать XMP-профили памяти.

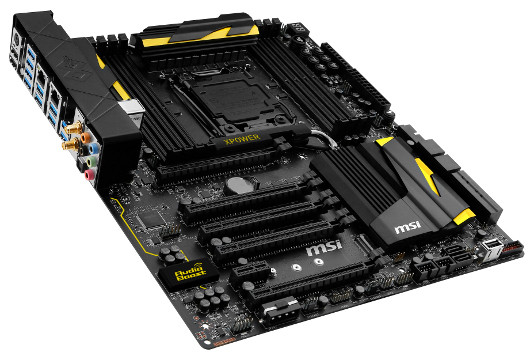

MSI X99S XPOWER AC (средняя цена — 19 300 руб.)

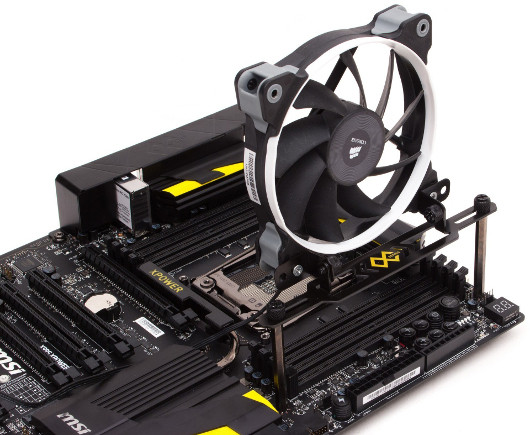

Эта системная плата поставляется в большой черной коробке, главным украшением которой служит стилизованный логотип в виде буквы X. Комплектация также не подкачала — она включает кучу бумажных мануалов, заглушку ввода/вывода, DVD-диск с драйверами и программным обеспечением, шесть кабелей SATA, комплект OC FAN Stand, антенны WLAN, OC Backplate для разгона жидким азотом, вывеску на дверь MSI OC, наклейки, мостики, коннекторы — в общем, всего просто не перечислить.

В погоне за производительностью: Тестирование системных плат на базе чипсета Intel X99

На компоновке производитель также не стал экономить — отличная подсистема питания процессора, в которой использованы транзисторы DrMOS MOSFET, а также конденсаторы Hi-c-CAPs и Dark Caps. Для экстремального разгона с жидким азотом производитель рекомендует подключать 8-контактный разъем питания и 4-контактный коннектор ATX 12V одновременно.

На плате имеются восемь разъемов для установки модулей памяти типа DDR4, позволяющих нарастить объем памяти до 128 Гбайт. Кстати, для модулей DIMM используется отдельная подсистема питания.

Разъемы расширения представлены пятью слотами PCIe 3.0 x16 и отдельным разъемом PCIe 2.0 x1. Следовательно, допускается установка вплоть до четырех видеоадаптеров. Кстати, коннекторам PCIe x16 присваивается более высокий приоритет линий PCIe 3.0.

В погоне за производительностью: Тестирование системных плат на базе чипсета Intel X99

Звуковая подсистема реализована с помощью HD-кодека Realtek ALC1150, заключенного в защитный экран. Кстати, все звуковые компоненты изолированы от остальной части системной платы, граница проведена специально дорожкой, имеющей подсветку. Кодек дополнен двумя усилителями OPA1652 производства Texas Instruments, при этом вывод осуществляется через позолоченные звуковые разъемы.

Система охлаждения состоит из трех элементов — из двух радиаторов на силовых транзисторах стабилизатора питания центрального процессора и из радиатора на наборе системной логики Intel X99. Радиаторы надежно закреплены винтами.

Система UEFI, пришедшая на замену привычной BIOS, снабжена модным графическим интерфейсом. Широкий набор оверклокерских настроек и других полезных опций (управление профилями, обновление BIOS и т.д.) представлены в полном объеме.

Для контроля прохождения POST плата оснащена цифровым индикатором, помогающим определить возможную причину сбоев при старте.

В погоне за производительностью: Тестирование системных плат на базе чипсета Intel X99



Итоги

Наше тестирование показало, что, несмотря на не очень высокий прирост производительности по сравнению с предыдущей платформой, системные платы на базе чипсета Intel X99 уверенно займут свою нишу в секторе производительных рабочих станций и игровых компьютеров. При подведении итогов в лидеры выбилась модель ASUS X99 Deluxe, которая и стала «Выбором редакции». А вот значок «Лучшая покупка» по праву достался плате ASRock X99 Extreme 4 — на наш взгляд, именно она обладает очень хорошей функциональностью при весьма привлекательной цене.
