Новый чипсет Z97 Express, представленный корпорацией Intel, сразу вызвал повышенное внимание компьютерной общественности. По сути, он получился в результате модернизации существующего набора микросхем Z87 Express. Кроме того, в нем есть и нововведения, одним из которых является возможность подключения накопителей посредством шины PCI Express. Для этого предназначен разъем M.2 (NGFF), сменивший mSATA. Кроме того, большая часть системных плат теперь будет оборудована коннекторами SATA Express. Пропускная способность M.2 и SATA Express составит 10 Гбит/c, что улучшит скоростные показатели популярных SSD-накопителей.

Мы протестировали шесть системных плат, построенных на базе нового чипсета, чтобы познакомить с ними наших читателей. Для проверки был использован самый быстрый из доступных на момент тестирования процессоров четырехъядерный Intel Core i7-4770K.

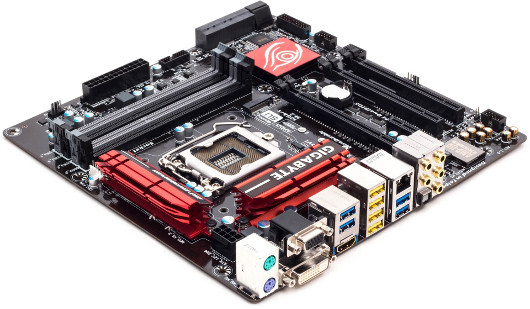

Платы для игромановGigabyte GA-Z97MX-Gaming 5  (средняя цена 5200 руб.)

Упаковка модели выполнена в агрессивных тонах — вся ее задняя сторона буквально усыпана всевозможными надписями, рассказывающими о неоспоримых достоинствах этой платы.

Платы для игроманов

Применение чипсета Intel Z97 Express предоставляет пользователю возможность разгона как путем увеличения множителя вычислительных ядер, так и повышением базовой частоты. Четыре слота DIMM поддерживают модули памяти типа DDR3 объемом до 32 Гбайт (при этом максимально доступная частота памяти в BIOS составляет 1600 МГц), а для организации графической подсистемы служат три слота PCI Express 3.0, один из которых работает в режиме х4.

Подсистема питания процессора выполнена по восьмиканальной схеме. Отвод тепла от транзисторов преобразователя обеспечивают два алюминиевых радиатора, прижатых винтами. Чипсет также охлаждается алюминиевым радиатором, причем его эффективность довольно высока — во время работы температура не поднималась выше 50o C.

За аудиотракт отвечает HDA-кодек 5.1-канального звука Realtek ALC1150. Причем тут стоит выделить продуманный дизайн подсистемы, каждый элемент которой обеспечивает максимальную эффективность. Для улучшения качественных показателей применены специальные конденсаторы производства Nichicon и предустановленный усилитель Texas Instruments OPA2134. Согласно характеристике производителя, он обладает нейтральной окраской звучания и подходит для всех жанров музыки. Кроме того, при желании пользователь легко сумеет заменить его более соответствующим его личным вкусам и музыкальным предпочтениям.

Работу накопителей обеспечивают шесть портов SATA III, поддерживающих режимы AHCI, Intel Smart Response, а также массивы RAID 0, 1, 5, 10. Кроме того, на плате установлены разъемы SATA Express и M.2 PCIe, поддерживающие скорость передачи данных до 10 Гбит/с.

Как и большинство других производителей, Gigabyte применяет на своей плате UEFI Dual BIOS. Интерфейс прост в использовании — все опции доступны с помощью мыши.

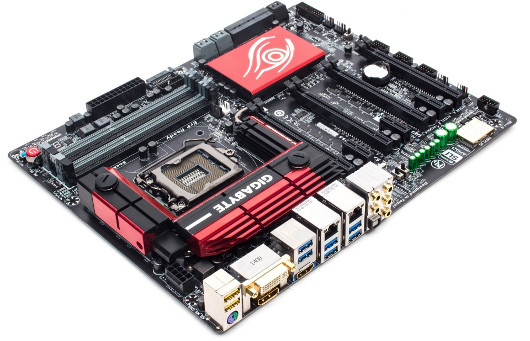

Gigabyte GA-Z97X-Gaming G1 WiFi-BK  (цена не определена)

На сей раз компания Gigabyte решила сменить дизайн упаковки своего нового продукта — в оформлении преобладают строгие черный и белый цвет. Лицевую часть коробки украшают название платы и логотип концепции Ultra Durable 5 Plus, а вот оборотная сторона практически полностью отведена под схематическое изображение системной платы и перечисление ее спецификаций.

Платы для игроманов

Комплект поставки порадовал — помимо руководства пользователя и диска с драйверами и фирменным ПО, прилагается шесть кабелей SATA в декоративной оплетке, заглушка на заднюю стенку корпуса, мостики CrossFire и SLI, а также жесткие переходники для объединения трех и четырех видеокарт на базе чипов NVIDIA. Кроме того, в коробку помещены плата расширения с беспроводным модулем, внешняя антенна и дополнительный кабель для подключения Intel Dual Band Wireless-AC 7260 к внутреннему USB. Есть и кронштейн в 3,5-дюймовый отсек корпуса для вывода двух портов USB 3.0.

Формфактор платы — ATX. Несмотря на то что дизайн имеет контрастную цветовую гамму (сочетание черного с красным), его можно назвать строгим и довольно интересным. Помимо прочего, к достоинствам изделия следует отнести обилие всевозможных разъемов.

Для установки видеоадаптеров предусмотрены четыре полноразмерных слота PCI-Express — первые два делят между собой 16 линий стандарта 3.0, получаемых от CPU, тогда как третий и четвертый использует лишь 4 линии стандарта 2.0. При использовании нескольких графических адаптеров линии между слотами распределяются по схеме x8+x8+x8+x8. Для подключения дополнительных плат расширения предусмотрены три слота PCI Express x1, размещенных между полноформатными разъемами.

Звуковая подсистема системной платы основана на четырехъядерном звуковом процессоре Creative Sound Core3D, защищенном металлическим экраном. Для уменьшения помех звуковой тракт частично отделен от общего массива PCB. Чтобы такое решение выглядело еще и эффектно, по периметру площадка подсвечивается красными светодиодами, установленными на оборотной стороне платы.

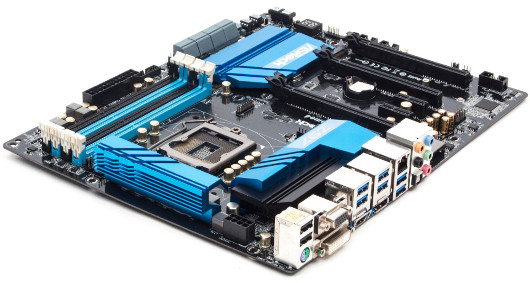

ASRock Z97 Extreme 4  (цена не определена)

Компания ASRock стремится представить платы для разных сегментов рынка, наиболее полно охватив все направления.

Протестированная нами модель не относится к топовым. Тем не менее и упаковка, и комплектация не вызывают никаких нареканий.

Платы для игроманов

Плата поставляется в черной коробке со строгим, но симпатичным оформлением. На лицевой стороне нет ничего лишнего — название модели снизу, чуть выше логотипы поддерживаемых технологий и, конечно, рисунок в центре, напоминающий о наиболее интересных функциях.

Комплектация обычная — несколько буклетов, инструкция, DVD с драйверами и программным обеспечением, планка-заглушка на заднюю панель корпуса, шлейфы, жесткий мостик для SLI и кабель HDD saver. Увы, фронтальной USB-панели в комплекте не предусмотрено.

Питание процессора обеспечивается 12-канальным преобразователем (Digi VRM). Два радиатора охлаждения цепей питания не имеют тепловых трубок, так что они полностью независимы. Зато на конденсаторах производитель не сэкономил — они позолоченные. По словам изготовителя, поставляются они из Японии, что должно обеспечить стабильность и долговечность.

Для подключения накопителей предназначены шесть портов SATA III. Четыре из них управляются посредством чипсета Intel Z97, тогда как два остальных используют контроллер Asmedia ASM1061. Естественно, здесь есть SATA Express и слот M.2, реализуемые новым набором микросхем.

В нижнем левом углу платы расположены две кнопки, предназначенные для включения и перезагрузки, а также цифровой индикатор POST-кодов, помогающий выявить причину проблемы в случае ее возникновения.

Как и большинство других производителей, ASRock использует на своей плате UEFI BIOS. Интерфейс прост в использовании — все опции доступны с помощью мыши.

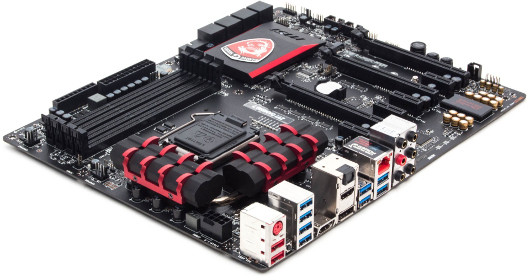

MSI Z97 Gaming 5  (средняя цена 5700 руб.)

Эта системная плата поставляется в относительно скромной упаковке — нет ни прозрачных окошек, ни вложенных в друг друга коробок, ни ручек для переноски. Зато комплектация не подкачала — она включает кучу бумажных инструкций, картонную табличку на дверную ручку с просьбой не беспокоить, набор соединителей M-Connector, набор стикеров для маркировки кабелей, заглушку для интерфейсной панели портов, кабели SATA, мостик SLI, а также DVD-диск с драйверами и ПО.

Платы для игроманов

На компоновке производитель также не стал экономить — отличная подсистема питания процессора и три полноскоростных (по 16 линий) разъема PCI Express x16, разнесенных друг от друга достаточно далеко, чтобы без проблем установить видеокарты с трехслотовыми системами охлаждения. Есть и шесть разъемов SATA-III. Кроме того, чипсет поддерживает работу порта M.2 (NGFF), на нужды которого выделяются две линии PCI-E. В общем, базовая функциональность довольно неплохая. Питание центрального процессора реализовано по восьмиканальной схеме, причем все элементы MOSFET охлаждаются массивными радиаторами. Как и положено, на плате установлен дополнительный восьмиконтактный разъем питания, через который может пройти вдвое больший ток, чем через стандартный разъем ATX12V, что немаловажно при разгоне системы.

Система охлаждения состоит из трех элементов: двух радиаторов на силовых транзисторах стабилизатора питания центрального процессора, соединенных между собой тепловой трубкой, и радиаторе на наборе системной логики Intel Z97 Express. Радиаторы надежно крепятся на винтах. Оребрение радиаторов, стоящих на силовых элементах схемы питания ЦП, уже не похоже на голову дракона — такое изображение сохранилось лишь на радиаторе чипсета, накрытом цельной пластиной.

Прохождение POST контролируется цифровым индикатором, помогающим определить возможную причину сбоев при старте. После загрузки на индикаторе отражается текущая температура процессора — весьма полезное нововведение, встречающееся довольно редко.

Система UEFI, пришедшая на замену привычной BIOS, снабжена модным графическим интерфейсом. Широкий набор оверклокерских настроек и других полезных опций (управление профилями, обновление BIOS и т.д.) представлен в полном объеме.

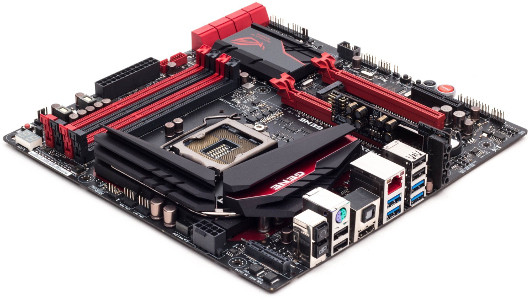

Платы для игромановAsus Maximus VII Gene (средняя цена 8500 руб.)

Эта системная плата поставляется в картонной коробке, выполненной в темно-красных тонах. Традиционно на крышке находится описание некоторых особенностей платы, а на оборотной стороне коробки нанесено изображение платы и приведен краткий перечень ее технических характеристик. Комплектация неплохая: помимо самой платы, поставляются подробное руководство, диск с драйверами и приложениями, шесть интерфейсных кабелей SATA, заглушка на заднюю стенку корпуса, мостик SLI, переходники Q-Connector для подключения управляющих кнопок и индикаторов, набор стикеров для маркировки интерфейсных кабелей и табличка на дверь «Не беспокоить».

Платы для игроманов

Плата формата micro ATX выполнена на текстолите черного цвета. Силовая подсистема Extreme Engine Digi+ III сделана по 8-фазной схеме. Для охлаждения MOSFET применяются массивные алюминиевые радиаторы, связанные тепловой трубкой.

Портов SATA III восемь, работа шести из них обеспечивается чипсетом Intel Z97 Express, тогда как за функционирование двух дополнительных отвечает контроллер ASMedia ASM 1061. Все разъемы SATA расположены параллельно плате, так что даже полноразмерные платы расширения не будут затруднять подключение накопителей. Кроме того, плата оснащена разъемом M.2, позволяющим подключать накопители посредством шины PCI Express.

Из интересных особенностей стоит выделить специальную кнопку ROG Connect, предназначенную для активации режима управления системой с помощью ведомого ПК. Она же используется и для запуска механизма USB BIOS FlashBack, позволяющего обновить прошивку с флешки без загрузки системы. Кроме того, на плате размещены несколько встроенных датчиков, следящих за температурой в самых критичных местах. На основе их показаний UEFI BIOS автоматически изменяет скорость вращения процессорного и системных вентиляторов, чтобы обеспечить наиболее эффективное охлаждение при низком уровне шума.

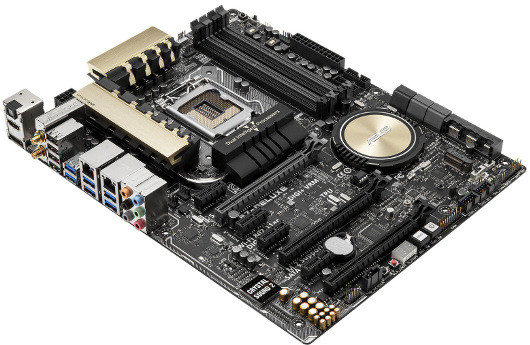

Asus Z97 Deluxe (средняя цена 10 300 руб.)

Системная плата Asus Z97 Deluxe поставляется в черной коробке обычного размера. Никаких излишеств типа откидной крышки или ручки для переноски не предусмотрено. Помимо самой платы, упакованной в антистатический пакет, в комплект поставки входят интерфейсная заглушка на заднюю панель (черного цвета), шесть кабелей SATA III, мостик SLI, руководство пользователя, компакт-диск с драйверами и ПО, адаптеры для упрощения подключения кабелей корпуса и внешняя антенна.

Платы для игроманов

Модель выполнена в формате ATX, размеры платы составляют 305×244 мм. Цвет текстолита черный, причем в этих же тонах выполнены все основные разъемы и слоты.

За работу системы питания отвечает фирменное решение Digi+ Power Control, поддерживающее 16 фаз. Охлаждение силовых цепей осуществляется достаточно крупными радиаторами, соединенными между собой тепловой трубкой. Круглый радиатор чипсета также достаточно велик, никаких проблем с его охлаждением во время тестирования не возникало.

Плата оснащена множеством встроенных датчиков температуры — контролируются процессор, VRM процессора и оперативной памяти, чипсет, а также два слота PCIe. Помимо прочего, можно применять до трех дополнительных температурных датчиков, подключающихся к предусмотренным разъемам (датчики приобретаются дополнительно).

В модели использована версия BIOS с поддержкой UEFI, разработанная компанией AMI. Поддерживаются работа с мышью и русский язык, что довольно приятно. Есть и использование двух вариантов доступа к настройкам — упрощенный режим EZ Mode и полный список всех доступных опций Advanced Mode.

Платы для игроманов



Итоги

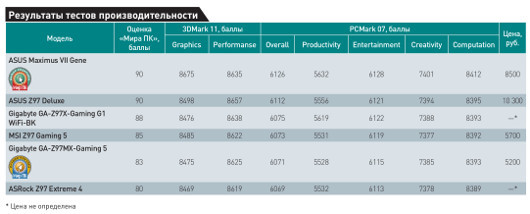

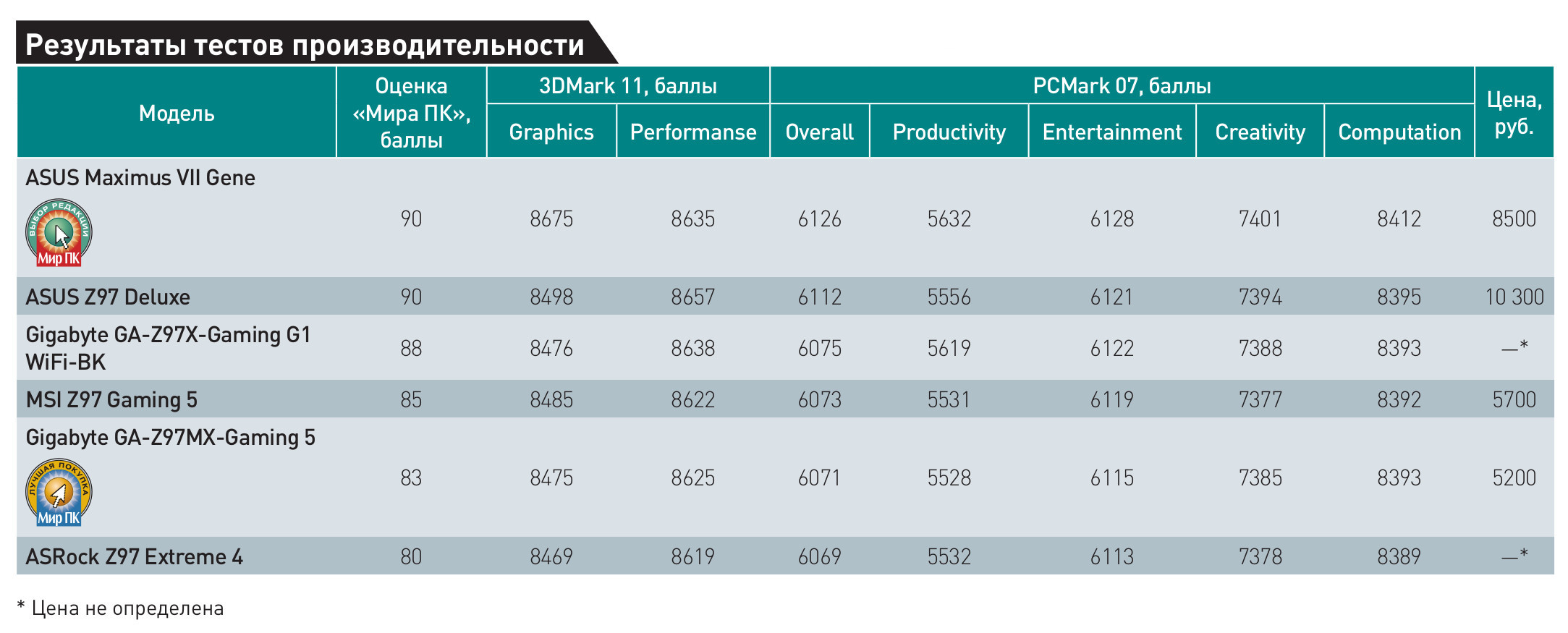

Наше тестирование показало, что, несмотря на не очень высокий прирост производительности по сравнению с предыдущей платформой, системные платы на базе чипсета Intel Z97 Express уверенно займут свою нишу в области производительных игровых компьютеров. При подведении итогов в лидеры вышла модель Asus Maximus VII Gene, которая и стала «Выбором редакции». А вот значок «Лучшая покупка» по праву достался плате Gigabyte GA-Z97MX-Gaming 5 — на наш взгляд, она обладает неплохой функциональностью при весьма привлекательной цене.
