На современном рынке графических адаптеров появились новые игроки — компания Nvidia выпустила в свет линейку видеокарт серии GeForce GTX 700. Казалось бы, для настоящих игроманов наступили счастливые времена, и любимые игрушки наконец-то начнут «летать». Однако реалии оказались не столь радужными — новое поколение видеоускорителей использует тот же чип, что и в 600-й серии.

Для GeForce GTX 770 применяется полноценная версия хорошо знакомого кристалла GK104, используемого в подобной редакции для GeForce GTX 680. Впрочем, стоит признать, что ядро, получившее наименование GK104-425-A2, несколько модернизировано — оно поддерживает усовершенствованный механизм динамического ускорения GPU Boost 2.0. А вот количество функциональных блоков не изменилось — GPU включает 1536 вычислительных процессоров, 128 текстурных модулей и 32 блока растеризации.

Видеокарты GeForce GTX 760 также основаны на графическом процессоре GK104. Однако в версии, предназначенной для недорогих решений, оказались отключены два из восьми модулей SMX. Значит, количество вычислительных процессоров по сравнению с максимальной комплектацией уменьшено на 384 — с 1536 до 1152. В данном случае не используется примерно четверть CUDA-блоков, а количество текстурных блоков (TMU) составляет 96.

Давайте посмотрим, какие продукты предлагают пользователям ведущие производители. Мы решили протестировать шесть видеокарт nVidia 770-й и 760-й серий, чтобы оценить, насколько различается их производительность.

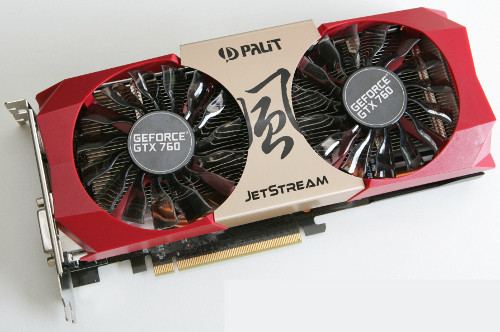

Palit GeForce GTX 760 JetStream

Эта видеокарта поставляется в упаковке черно-зеленой цветовой гаммы. Она отличается не только обилием информации о преимуществах данного устройства, но и высоким качеством полиграфии. Из основной информации, расположенной на лицевой стороне коробки, стоит выделить объем и тип используемой видеопамяти, поддержку GPU Boost 2.0, nVidia SLI и ряда других технологий. Естественно, имеется и ручка.

Для игр и не только

Комплектация неплохая — к самому видеодаптеру прилагаются инструкция по быстрой установке, диск с программным обеспечением, переходник питания, переходник с DVI на D-SUB и переходник с HDMI на DVI.

Система охлаждения состоит из двух 90-мм вентиляторов. Ее остальная часть закрыта пластиковым кожухом. При отсутствии нагрузки частоты графического ядра и памяти автоматически понижаются, что уменьшает энергопотребление и тепловыделение. При этом вентилятор работает практически бесшумно, а температура графического ядра не превышает 36оС. Дополнительное питание модель получает по двум 6-контактным разъемам.

В основе видеоадаптера лежит графический чип nVidia GK104 (Kepler) модификации GK104-225-A2, произведенный по 28-нм техпроцессу. Он состоит из шести активных SMX-блоков, 1152 ядер CUDA и 32 блоков растеризации. Частота графического ядра оказалась повышена относительно рекомендаций Nvidia — она составляет 1072 МГц. Благодаря поддержке технологии GPU Boost 2.0, в турборежиме частота графического ядра достигает значения 1137 МГц.

Объем видеопамяти составляет 2 Гбайт. Всего на плате находятся восемь чипов по 256-Мбайт каждый производства компании Hynix. Микросхемы имеют маркировку H5GQ2H24AFR, согласно документации их частота равна 6 ГГц. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, способную пропускать информацию со скоростью 198,4 Гбит/с.



Palit GeForce GTX 770 JetStream

Видеокарта поставляется в довольно крупной коробке с откидывающейся наверх крышкой, под которой находится специальное смотровое окно. На верхней крышке традиционно размещена ключевая информация, из которой можно выделить объем и тип используемой видеопамяти, поддержку GPU Boost 2.0, Nvidia SLI, а также ряда других технологий.

Для игр и не только

Набор включает в себя саму видеокарту, диск с ПО, переходник питания, адаптер DVI-D-SUB, переходник с HDMI на DVI, наклейку с логотипом серии JetStream и несколько инструкций по эксплуатации.

Эта видеокарта отличается от эталонной GeForce GTX 770 не только альтернативной системой охлаждения, но и наличием существенного заводского разгона графического ядра. В отличие от рекомендованного значения в 1046 МГц, данная модель функционирует на частоте 1150 МГц, что с учетом работы технологии GPU Boost 2.0 дает среднее значение 1202 МГц.

Еще одним ее ключевым отличием является усиленный узел питания графического ядра — вместо рекомендованных компанией Nvidia пяти каналов установлены восемь, хотя питание видеопамяти осуществляется с помощью привычных двух.

В основе модели лежит графический процессор Nvidia GK104 (Kepler), произведенный по 28-нм техпроцессу. Он состоит из восьми активных SMX, 1536 универсальных шейдерных конвейеров (ядер CUDA, по терминологии Nvidia) и 32 блоков растеризации. Видеопамять общим объемом 2 Гбайт состоит из восьми чипов производства компании Samsung емкостью по 256 Мбайт каждый. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, которая может пропускать 224,4 Гбит информации за 1 с.

Система охлаждения состоит из трех вентиляторов разного диаметра и радиатора на основе пяти тепловых трубок. Набор выходов на задней панели стандартен — Dual-Link DVI, Single-Link DVI, HDMI и DisplayPort.

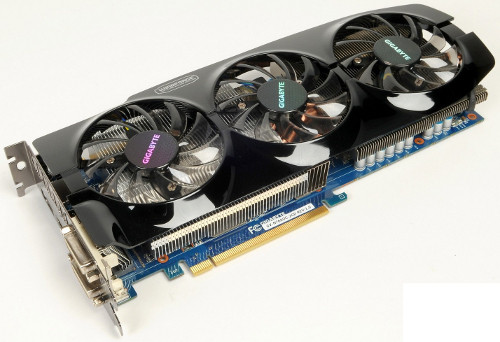

Gigabyte GV-N760OC-2GD

Первое, на что обращает внимание потенциальный покупатель данного устройства — это упаковка. Не забывают об этом и маркетологи Gigabyte — плата поставляется в красочной компактной коробке, украшенной всевозможными сообщениями о достижениях компании.

Для игр и не только

За охлаждение отвечает фирменная система WINDFORCE с технологией Triangle Cool. При этом пластины, из которых состоит радиатор, соединены между собой алюминиевыми перегородками в форме треугольника, расширяющегося к нижней части радиатора. Поэтому потоки воздуха, формирующиеся тремя 100-мм вентиляторами, после прохождения через ребра радиатора расходятся в разные стороны от платы, не нагревая ее поверхность.

«Сердцем» аппаратной начинки платы служит графический процессор Nvidia GK104-225-A2, произведенный по 28-нм техпроцессу. Он состоит из 6 активных SMX-блоков, 1152 ядер CUDA и 32 блоков растеризации. Плата изначально получила ощутимый заводской разгон. В частности, базовая тактовая частота графического процессора повышена до 1085 МГц, причем в штатном режиме тактовая частота GPU зачастую возрастает до 1215 МГц и очень редко снижается во время обычной игровой нагрузки.

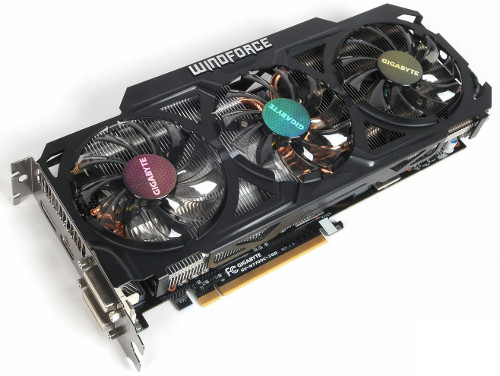

Для игр и не толькоGigabyte GV-N770OC-2GD



Дизайн упаковки этого графического адаптера выполнен в классическом для компании стиле с преобладанием голубого и черного цветов. На лицевой стороне расположены уведомления о наличии 2-Гбайт видеопамяти стандарта GDDR5, графического ядра GeForce GTX 760, его заводского разгона и, конечно, фирменной системы охлаждения WindForce 3X. В комплект поставки входят диск драйверами и фирменным ПО, небольшое руководство по быстрой установке видеокарты, а также переходники с пары Molex-разъемов на один 6-контактный и с двух Molex на один 8-контактный.

Для игр и не только

Производитель повысил тактовую частоту графического процессора, подняв ее значение до 1139 МГц. Плата несет на борту 2 Гбайт видеопамяти, работающей на рекомендованной частоте. Для доступа к ОЗУ задействована 256-битная шина, и потому пропускная способность магистрали составляет 224,4 Гбит/c.

Основу фирменной системы охлаждения составляют два радиаторных блока из алюминиевых пластин, сообщающиеся между собой пятью тепловыми трубками. Еще одна тепловая трубка проходит сквозь тело основного охладителя, увеличивая его эффективность. Микросхемы памяти прикрыты алюминиевой пластиной, прикрепленной к основанию охладителя. Силовые элементы VRM также охлаждаются, причем не за счет отдельных элементов, а с помощью общей системы теплоотвода.

Дизайн печатной платы отличается от референсного, а элементная база полностью соответствует концепции Ultra Durable VGA. Для стабилизации напряжения питания графического процессора используется 8-канальная схема.



Для игр и не толькоMSI N760 TF 2GD5/OC

Данная видеокарта поставляется в довольно крупной коробке с преобладанием черного и красного цветов. На лицевой стороне упаковки выделены основные технические особенности — наличие заводского разгона, модифицированной системы охлаждения Twin Frozr, а также 2-Гбайт видеопамяти GDDR5. Комплект поставки стандартен: сама видеокарта, два переходника питания PCI-E, инструкция, диск с драйверами и программным обеспечением, а также переходник DVI-VGA.

Для игр и не только

Модифицированная система охлаждения Twin Frozr IV основана на тепловых трубках. Контакт с ядром осуществляется посредством медного основания, тепло от которого распределяется на основном радиаторе, обдуваемом двумя 90-мм вентиляторами.

Версия GeForce GTX 760 компании MSI отличается от референсной разгоном GPU. В данном случае базовая частота процессора повышена с 980 до 1020 МГц, а среднее значение ускорения находится на уровне 1085 МГц. Память работает на рекомендованных 6008 МГц.

Специально для любителей разгона компания MSI разработала специальную утилиту под названием Gamming App. Это приложение очень просто в использовании — небольшое интерфейсное окно содержит три кнопки, позволяющие выбрать различные режимы работы графического адаптера.

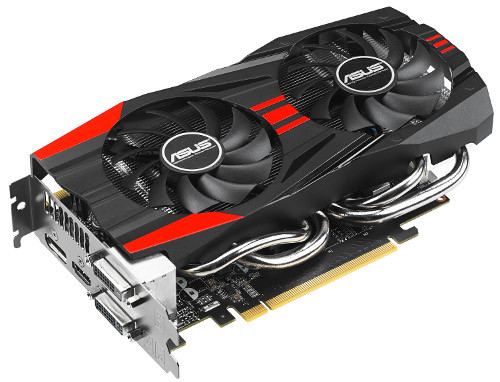

ASUS GTX 760 DirectCU II OC

Упаковку этой видеокарты можно назвать обычной для линейки компании ASUSTeK — замысловатый рисунок со следами когтей неведомой зверушки, краткая техническая характеристика, набранная довольно мелким зеленым шрифтом, и, разумеется, крупный логотип компании, украшающий верхнюю часть коробки.

Для игр и не только

Плата запечатана в антистатический пакет, вложенный в картонный зажим. Помимо видеоадаптера поставляются переходник питания, брошюрка, посвященная выбору БП, и, разумеется, диск с ПО.

Графический чип работает на частоте 1006 МГц (вместо штатных 980 МГц). При этом среднее значение авторазгона оказывается на уровне 1072 МГц, тогда как у референсных моделей данный параметр составляет 1033 МГц. Адаптер оснащается видеопамятью стандарта GDDR5 общим объемом 2 Гбайт. Она набрана с помощью восьми чипов по 256-Мбайт каждый производства компании Hynix H5GQ2H24AFR-R0C. Согласно спецификации они рассчитаны для работы на 6000 МГц. Микросхемы размещены с обеих сторон печатной платы, по четыре на каждой. Охлаждаются они путем естественной конвекции.

Модель оборудована 5-канальным (4+1) стабилизатором питания, который управляется контроллером Richtek RT8867A. При этом применяется улучшенная элементная база, соответствующая фирменной концепции Super Alloy Power.

Для игр и не только

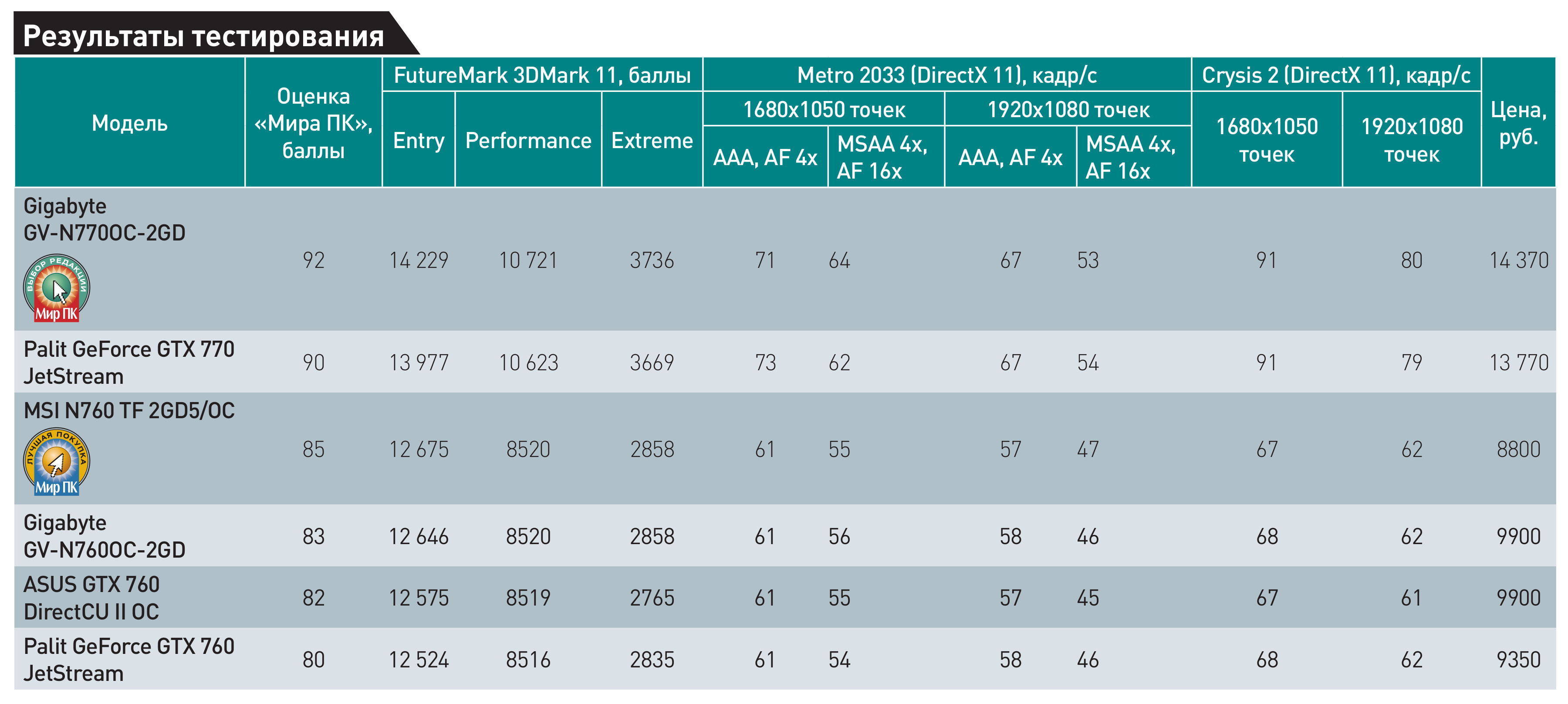

Итоги

Тестирование завершено, пора подвести итоги. На сей раз значок «Лучшая покупка» по праву заслужила видеокарта MSI N760 TF 2GD5/OC, поскольку она имеет отличное соотношение цена/производительность. А вот выбором редакции стала модель Gigabyte GV-N770OC-2GD — на наш взгляд, она является наиболее оптимальным выбором для тех, кто пытается «выжать» из видеокарты все, на что она способна.
