Loyd Case. How to Build a Powerhouse Sandy Bridge PC. PC World, February 2012 г., с 85.

 Я хочу иметь ПК, который будет хорош со всех точек зрения. Он должен иметь современную игровую оснастку, запускать Windows, по крайней мере, на двух дисплеях и уверенно справляться с редактированием в среде Photoshop и Premiere Pro. Кроме того, мне не  нужно,  чтобы он требовал к себе постоянного внимания. Компьютер должен быть самонастраивающимся. Это значит, что нужно исключить многочисленные операции, связанные с регулировкой блока питания, вентиляторов и дозаправкой системы жидкостного охлаждения.

Если вы  желаете  получить систему своей мечты, ее можно построить собственными руками. Выбранные нами компоненты воплощают в себе передовые технологические достижения, а потому стоят дорого, однако существуют и альтернативные варианты,  позволяющие  в какой-то степени сократить расходы.


Соберите мощный ПК на платформе Sandy Bridge

Исключительный процессор

Начнем с самого лучшего  процессора  из доступных  в настоящее время --  Intel Sandy Bridge Extreme Edition Core i7-3960X, работающего на частоте 3,3 ГГц.

Соберите мощный ПК на платформе Sandy Bridge

До недавнего времени старшей моделью Intel оставался Core i7-990X -- шестиядерный «монстр», имеющий архитектуру Gulftown. Недостаток Gulftown заключается в том, что эта архитектура использует устаревший разъем LGA 1366 и набор микросхем X58, не  поддерживающий  некоторые современные возможности (например, дисковый интерфейс SATA с пропускной способностью 6 Гбит/с).  Кеш-буфер  общим объемом 12 Мбайт разделен на две части. Каждая из групп, объединяющих по три ядра, обращается к разделяемой  кеш-памяти  третьего уровня емкостью 6 Мбайт. И наконец, базовая логика X58 включает в себя контроллер PCI Express.

Архитектура Sandy Bridge в этом смысле выглядит более современной. Четырехъядерный процессор работает быстрее своих предшественников, хотя и не относится к числу устройств старшего класса, поскольку контроллер PCI Express здесь интегрирован прямо на кристалле и его возможности ограничены поддержкой 16 двунаправленных линий  PCI Express.

Процессор Sandy Bridge Extreme Edition, по сути, представляет собой разновидность серверного процессора Intel Xeon, у которого отключены два ядра. Таким образом, у модели i7-3960X имеется восемь ядер, но два из них не работает. Отключение  пары  ядер позволило Intel поднять тактовую частоту, сохранив  на уровне 130 Вт  тепловыделение процессоров, предназначенных для настольных компьютеров старшего  класса.

В версии Extreme Edition шесть ядер делят между собой 15 Мбайт  кеш-памяти  третьего уровня. Контроллер PCI Express включает в себя 40 линий PCI-E, а контроллер памяти поддерживает четыре канала DDR3 с эффективной частотой 1600 МГц. Это позволяет существенно увеличить пропускную способность памяти.

Корпорация Intel поставляет и другие процессоры с такой же архитектурой.  Так,  Core i7-3930K (стоимостью около 23 000  руб.), работающий  на частоте 3,2  ГГц,  оснащен 12-Мбайт  кеш-памяти  третьего уровня. Четырехъядерный процессор Core i7-3820 поддерживает тактовую частоту 3,6 ГГц и имеет кеш-память третьего уровня объемом 10 Мбайт.

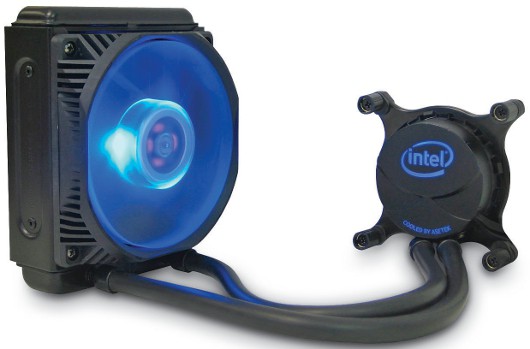

Серьезное внимание производитель уделяет средствам охлаждения процессора. Компания Asetek поставляет Intel герметичную систему жидкостного охлаждения.

Соберите мощный ПК на платформе Sandy Bridge

Правда, с монтажом ее придется повозиться. Корпорация Intel рекомендует слегка наживить винты, служащие для крепления скоб радиатора, после чего поворачивать радиатор таким образом, чтобы стопорящие вырезы совпали со скобами. Мне показалось, что проще будет совместить вырезы с креплениями и повернуть винты.


Системная плата

Процессору Core i7-3960X  нужны  набор микросхем Intel X79 и разъем LGA 2011. Это обязательное условие для процессора Sandy Bridge Extreme, поскольку дополнительным линиям PCI Express и компонентам четырехканальной памяти требуется большее количество контактов.

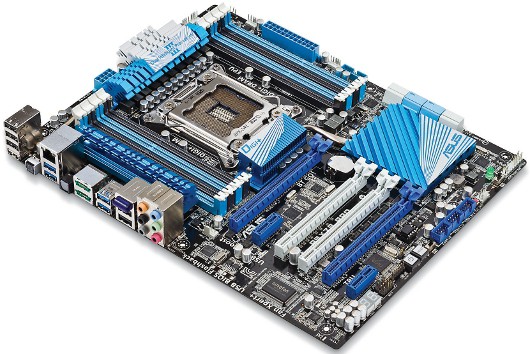

Я выбрал плату Asus P9X79 Deluxe, которая имеет достаточное количество разъемов PCI Express и восемь гнезд для установки модулей памяти, а кроме  того,  поддерживает возможность установки  кеширующего твердотельного накопителя  в качестве второго жесткого  диска.

Соберите мощный ПК на платформе Sandy Bridge


Набор микросхем X79 содержит независимый контроллер PCI Express, добавляя еще восемь линий PCI Express к 40 уже имеющимся на процессорном контроллере. Такое решение позволяет освободить  для графики  все линии PCI Express, управляемые  процессором.  Системная логика поддерживает также два контроллера SATA с пропускной способностью 6 Гбит/с, четыре  3-Гбит  контроллера SATA и 14 портов USB 2.0. Чтобы компенсировать отсутствие портов USB 3.0 в наборе микросхем, разработчики P9X79 Deluxe разместили шесть портов USB 3.0 на задней панели платы. В комплекте с системной платой поставляется также подключаемое к ней крошечное устройство, на котором размещены контроллеры Bluetooth 3.0 и Wi-Fi 802.11n.

Разгон на одну или две ступени осуществляется с помощью EFI BIOS. Кроме того, BIOS поддерживает возможность автоматического  разгона. В таком случае  тактовые частоты процессора и памяти устанавливаются в состояние, обеспечивающее наивысшую стабильность работы. Я обычно разгоняю процессор до частоты 4,175 ГГц. При этом базовая тактовая частота, влияющая на  те  частоты, на которых работают остальные компоненты системы, составляет 128 МГц.


Общая стоимость компонентов: 156 600 руб.

Корпус: Corsair Obsidian 650D -- 6400 руб.
Процессор: Intel Core i7-3960X -- 40 300 руб.
Жидкостная система охлаждения процессора: Intel RTS2011LC -- 3000 руб. (ориентировочно, при покупке через Интернет)
Системная плата: Asus P9X79 Deluxe – 12 000 руб.
Графическая плата: EVGA GTX 580 Classified, 3 Гбайт – 40 000 руб. (за две, ориентировочно, при покупке через Интернет)
Оперативная память: Corsair Dominator, 2133 МГц, 16 Гбайт DDR3 RAM Kit -- 9000 руб. (ориентировочно, при покупке через Интернет)
Твердотельные диски: Corsair Force GT, 240 Гбайт -- 25 000 руб. (за два, ориентировочно, при покупке через Интернет))
Блок питания: Corsair AX1200, 1200 Вт -- 9500 руб.
Дисковод для оптических дисков: Pioneer BDR-206MBK -- 5200 руб.
Операционная система: Windows 7 Максимальная OEM -- 6200 руб.


Оперативная память

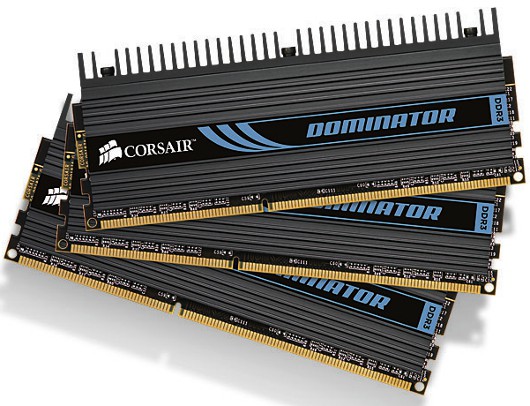

Я выбрал комплект Corsair Dominator DDR3 общей емкостью 16 Гбайт с тактовой частотой 2133 МГц.

Соберите мощный ПК на платформе Sandy Bridge

С инструментом автоматического разгона память стабильно работала на частоте 2122 МГц. При номинальной частоте процессора 3,3 ГГц стабильное функционирование обеспечивалось на частоте 2133 МГц. Потенциал разгона процессора Extreme Edition нами далеко не исчерпан. Если настраивать систему вручную, тактовую частоту последнего можно было бы довести и до 4,5 ГГц.


Графическая плата

Для создания отличной графической подсистемы вам придется приобрести две платы Nvidia GeForce GTX 580. Не совсем ясно, поможет ли большой кадровый буфер в  играх  и играет ли роль дополнительная память при увеличении значения параметров сглаживания. Но если вы захотите использовать компьютер для вычислений, требующих участия графического процессора, наличие дополнительной памяти наверняка окажется полезным.

Соберите мощный ПК на платформе Sandy Bridge

Единственный недостаток заключается в том, что эти платы требуют двух восьмиконтактных разъемов питания PCI Express и по одному шестиконтактному разъему питания на каждое устройство. Таким образом, понадобится достаточно мощный блок питания.


Блок питания

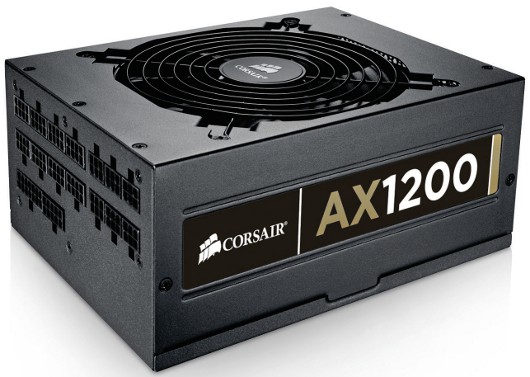

Я остановил свой выбор на модели Corsair AX1200 мощностью 1200 Вт, полностью удовлетворяющей потребности центрального и графических процессоров в энергопотреблении. Наличие сертификата 80 Plus Gold свидетельствует о том, что КПД устройства составляет не меньше 87%.

Соберите мощный ПК на платформе Sandy Bridge

В состоянии простоя мой компьютер потреблял 181 Вт -- неплохо для системы, оборудованной оперативной памятью емкостью 16 Гбайт, процессором, рассчитанным на 130  Вт,  и двумя хорошо разгоняемыми графическими платами GTX 580. При полной нагрузке в процессе выполнения теста 3D Mark11 при разрешении экрана 2560x1600 точек, 8-кратном сглаживании и выставлении на максимум других параметров, ПК потреблял до 660 Вт.


Подсистема хранения

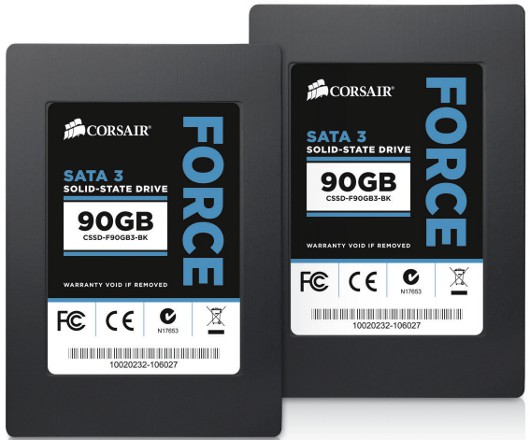

Загрузка системы осуществлялась у меня с высокоскоростных твердотельных дисков. Накопители Corsair хорошо зарекомендовали себя на моем рабочем ПК, поэтому для компьютера моей мечты я, не колеблясь, выбрал диски Corsair SATA ForceGT с пропускной способностью шины 6 Гбит/с. Устройства, оснащенные новейшими контроллерами Sandforce, продемонстрировали отличную производительность при выполнении операций чтения и записи.

Соберите мощный ПК на платформе Sandy Bridge

Поскольку ПК предполагалось использовать в том числе и для создания контента, мне понадобился дисковод Blu-ray, поддерживающий функции записи.

Соберите мощный ПК на платформе Sandy Bridge

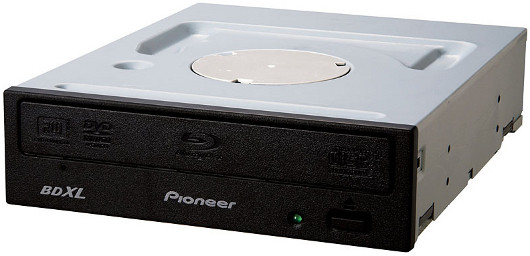

Модель Pioneer BDR-206MBK обладает хорошей скоростью и полностью соответствует моим запросам.


Корпус

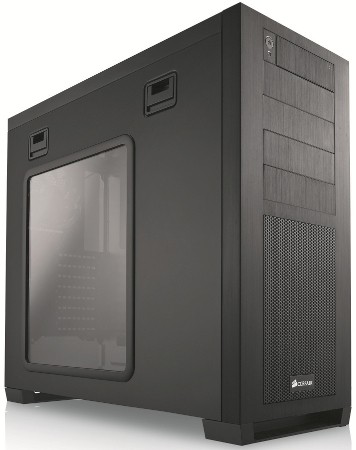

Модели среднего класса Corsair 600T и Obsidian 650D практически идентичны (единственное функциональное различие между ними заключается в наличии двух внешних разъемов USB 3.0 вместо одного)

Соберите мощный ПК на платформе Sandy Bridge

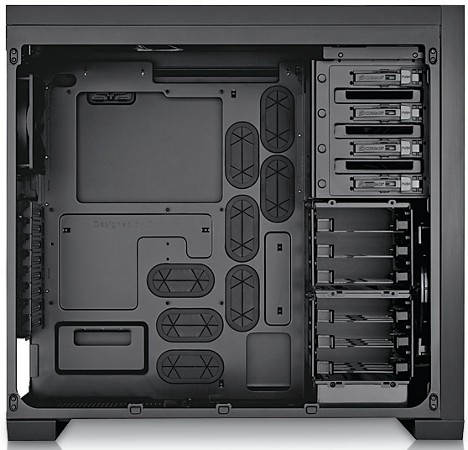

Но модель 650D, имеющая прозрачную боковую панель и верхний отсек для подключения жесткого диска SATA или накопителя SSD, показалась мне чуть симпатичнее. Кроме того, она несколько легче корпуса 600T, что ощущается даже после установки всех устройств.


Операционная система

Объем оперативной памяти собранного ПК составляет 16 Гбайт, но, возможно, вы захотите добавить еще больше. И здесь возможностей Windows Home Premium окажется недостаточно, ведь эта версия поддерживает не более 16 Гбайт. ОС Windows 7 Максимальная OEM стоит на 1500 руб. дороже версии Pro, но зато ее пользователи получают доступ к Media Center.

Соберите мощный ПК на платформе Sandy Bridge

К тому же перед вами открывается все богатство игр DirectX.


Недешевая производительность

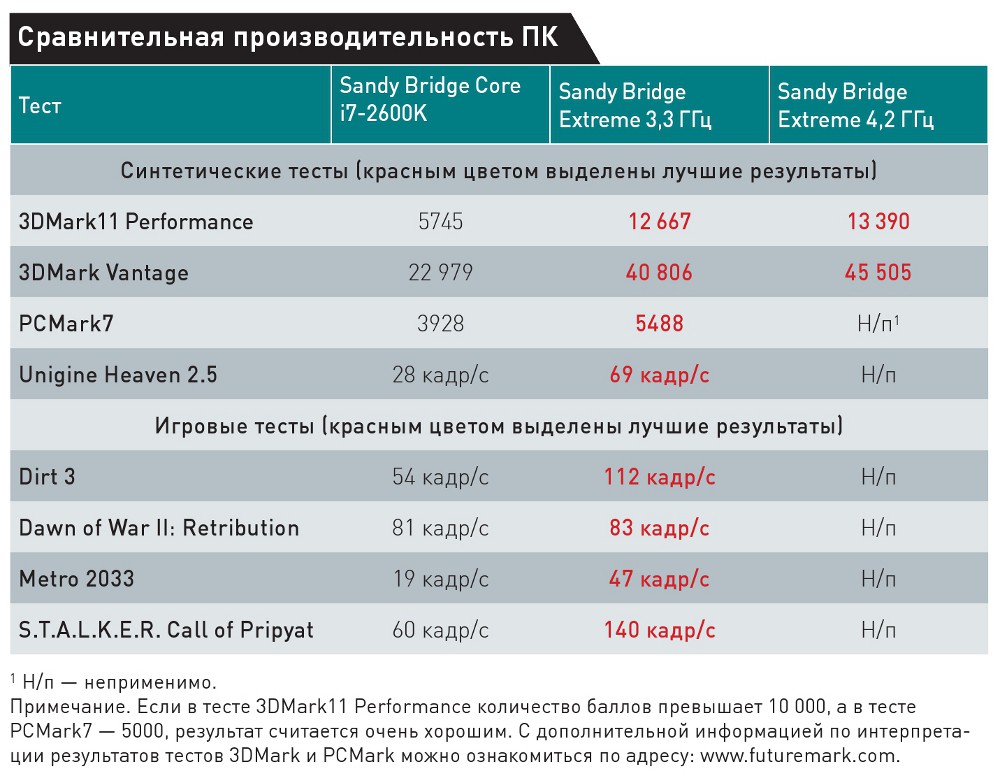

Окончательный вариант системы я решил сравнить с уже имеющимся компьютером, оснащенным процессором Core i7-2600K и разогнанной графической платой Asus GTX 570. Отдельной колонкой в таблице представлены результаты, показанные ПК с процессором Sandy Bridge Extreme после его автоматического разгона.

Итоговые баллы оказались действительно высокими. Если названия 3DMark и PCMark вам ничего не говорят, поясню, что речь идет о синтетических тестах, результаты которых выражаются в количестве набранных очков, а не в каких-то физических величинах (например, в числе кадров, отображаемых в секунду). Чем выше балл, тем лучше. Результат выше 10 000 при выполнении теста 3DMark11 Performance считается очень хорошим. Впечатляют и более 5000 баллов, набранных при выполнении PCMark.

Конечно, система стоит недешево. При использовании быстрого жесткого диска емкостью 2 Тбайт, одной графической платы EVGA GTX 580 SC (с кадровым буфером, рассчитанным на 1,5 Гбайт), блоком питания Corsair AX850 и процессором Core i7-3930K итоговая сумма сокращается до 80 600 руб. Если вы хотите приблизиться к производительности моего «монстра», добавьте еще одну плату EVGA. В этом случае стоимость сразу возрастет до 100 600 руб. И не забывайте, что цена великолепия всегда очень высока.

Соберите мощный ПК на платформе Sandy Bridge
