Помимо изучения основных принципов, норм и правил теоретической части, нам предстояло выполнить курсовой проект по разработке редуктора.
Все бы ничего, да вот только делать  это нужно было в электронном виде, а привычную для многих Windows я давно поменял на все чаще и чаще встречающуюся в рядах технарей Mac OS, под которую инженерное ПО полностью отсутствует. Это большой пробел для разработчиков САПР, потому что вслед за дизайнерами и фотографами в "яблочную" технику приходит все больше и больше инженеров. Появляется спрос, а предложения почти нет. Думаю, в ближайшее время многие осознают преимущества техники Apple и, так же как и я, столкнутся с проблемой отсутствия специализированных программ.

Хорошим инженерным приложением для моей работы мог бы стать КОМПАС-3D, но отсутствие версии для Mac OS заставило искать альтернативу. Поиски оказались долгими и утомительными.

Сперва я попробовал использовать кросс-платформенный TurboCAD, но застопорился на создании равнобедренного треугольника. Несмотря на всю банальность программы, разобраться в ней оказалось просто невозможно. Потратив около получаса на простую фигуру, я понял, что КПД такой работы крайне низок.

Были еще MiniCAD, CADintosh, DoodleCAD, MacDraft, Sailcut CAD и другие малоизвестные программы, но все они оказались достаточно примитивными и не адаптированными для моих задач. К тому же в них полностью отсутствует специфика разработки отечественных проектов. Поэтому многие из них я скачивал и после первого же запуска отправлял в корзину. Кроме того, в Рунете вряд ли удалось бы найти дельные советы по работе с этими приложениями.

Поиски полноценного AutoCAD для Mac OS завели в тупик -- его просто нет, точнее, не было в то время. Официальный AutoCAD для Mac появился сравнительно недавно. Кстати, доступен он и в студенческом сообществе Autodesk. Но дело в том, что еще со времени работы в Windows продукт AutoCAD показался мне в большей степени графическим редактором, нежели проектировочным.

Отчаявшись, я решил вновь обратиться к КОМПАС-3D, но выбрал другой подход. Если гора не идет к Магомету, то Магомет идет к горе. Так же поступил и я: если КОМПАС-3D не работает в среде Mac OS, то Mac OS будет функционировать под КОМПАСом.

Просмотрев сайт АСКОН, я нашел отличное решение для студентов -- КОМПАС-3D LT, бесплатную учебную версию программы с некоторыми, некритичными для меня, ограничениями по функционалу. Вооружившись КОМПАС-3D LT V11 и CrossOver, программой для запуска Windows-приложений на Mac OS, я приступил к работе.

Подробный иллюстрированный рассказ о том, как это было, приведу ниже, а сначала немного отступлю от основной темы и разъясню, почему решил сменить привычную всем Microsoft Windows на так же хорошо известную, но меньше используемую Apple Mac OS.
Прежде всего, это было не новое по своей сути желание найти что-то более безопасное, быстрое и надежное, чем операционная система компании Microsoft. Анализируя отзывы в Сети о различных альтернативных операционных системах, я нашел все важные для меня позитивные качества в Mac OS и решил на собственном опыте убедиться в правдивости того, что пишут в Интернете об этой ОС. И я остался доволен своим выбором!

Вернемся же к нашей теме и перейдем от чистой теории к иллюстрированной практике. Шаг за шагом мы вместе пройдем путь от загрузки приложений из Интернета до создания моделей и чертежей в КОМПАС-3D на Mac OS. Приступим!

Прежде всего, нам понадобится скачать с официальных сайтов разработчиков два приложения: непосредственно сам КОМПАС-3D LT (support.ascon.ru/download/freeware_ascon/items/?dl_id=349) и программу CrossOver Mac для запуска Windows-приложений на Mac OS (www.codeweavers.com/products/cxmac).


Скачать учебную версию КОМПАС-3D можно бесплатно и без проблем
с официального  сайта разработчиков

Рекомендуется скачать именно лицензионные версии приложений, потому что это безопаснее и правильнее.

Установка CrossOver так же проста, как и любого другого приложения для Mac OS: нужно перетащить программу в папку «Приложения», и будет получена установленная версия программы.

Теперь следует перейти к непосредственной установке КОМПАС-3D на базе CrossOver.



Следует открыть папку «Загрузки» и распаковать скачанный с официальной страницы приложения архив с программой (Kompas3D_LT_V11_SP1_intgr.zip). В появившейся после разархивации папке нужно найти инсталлятор (setup.exe) и запустить его.



Откроется он сразу через CrossOver -- это будет понятно по его значку, совпадающему со значком CrossOver. Если этого не произойдет, необходимо щелкнуть на установочном файле правой кнопкой мыши и в раскрывшемся меню выбрать пункт «Открыть в программе -> Выбрать программу...» после чего в раскрывшемся списке выбрать CrossOver.

После запуска setup.exe через CrossOver произойдет переход в Software Installer -- подпрограмму, занимающуюся непосредственно установкой Windows-приложений. На первой странице, называющейся Select Package, следует нажать кнопку Install Unsupported Software..., а затем кнопку Continue.

После запуска setup.exe через CrossOver откроется Software Installer,
где следует выбрать команду Install Unsupported Software...

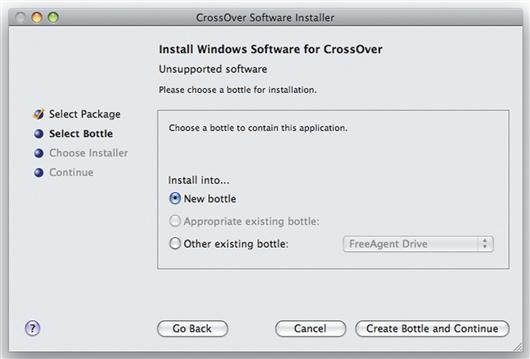

А теперь следующий пункт процесса -- Select Bottle.

«Бутылка» (bottle) в понимании CrossOver -- это такая часть Mac OS, которая будет автономно функционировать «по законам Windows», что, собственно, и позволяет запускать exe-приложения в операционной системе Apple Mac OS.

Из предложенных вариантов следует выбрать пункт New bottle (Создание новой "бутылки") и нажать на кнопку Create Bottle and Continue (Создать "бутылку" и продолжить). Потом ввести название "бутылки" (я решил назвать ее Kompas) и выбрать операционную систему (легко догадаться, что winxp -- это Windows XP). Лучше предпочесть ее, потому что она самая надежная. В конце следует нажать на Сreate (Создать). В общем, процесс создания новой  Bottle займет некоторое время.

После завершения этого процесса автоматически запустится знакомый
Windows Installer, устанавливающий КОМПАС-3D

Когда завершится процесс создания новой Bottle, автоматически запустится знакомый абсолютно всем пользователям Windows инсталлятор КОМПАС-3D, и процесс установки будет заключаться в многократном нажатии на кнопку «Далее».

В конце установки нужно нажать кнопку «Готово» и подождать завершения процесса в CrossOver.

Когда все будет готово, откроется папка с ярлыками установленного КОМПАС-3D. В Windows эта папка появилась бы в меню «Пуск -> Программы -> КОМПАС-3D LT V11».

Последним штрихом инсталляции программы будет перетаскивание
ярлыка  из папки в Dock,  чтобы упростить доступ к приложению

Можно поаплодировать самим себе, ведь мы реализовали то, что планировали: КОМПАС-3D установлен на Mac OS!

 А теперь давайте посмотрим, как будет выглядеть наша САПР в непривычной для нее операционной системе.

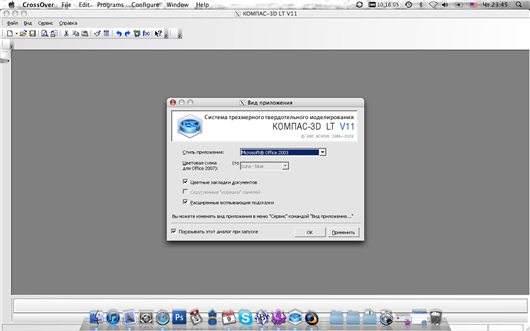

Первым в программе нас встретит окно настройки вида приложения -- оставляем все как есть и нажимаем ОK.

Ждем окончательной загрузки программы и открытия окна "Справка". Учтите, что окно справки закрывать не рекомендуется, потому что CrossOver может расценить этот шаг как закрытие самого приложения.

Теперь все готово для работы КОМПАС-3D в среде Mac OS

В программе все выглядит как обычно, т.е. интуитивно понятно. Приведу лишь несколько полезных советов и укажу на возможные проблемы с ее работой в Mac OS.

Для подключения библиотеки стандартных элементов чертежей необходимо во вкладке «Сервис» выбрать пункт «Подключить библиотеку..» и файл constr.rtw.

После этого в главном меню приложения появится дополнительная вкладка «Библиотека», где и будут отображаться все стандартные элементы.

Копирование и вставку удобнее осуществлять не через горячие кнопки, а через всплывающее после выделения меню.

Основные рабочие инструменты располагаются в левом боковом меню, причем верхняя часть задает их группу, а в нижней  отображаются непосредственно они сами.

Следует помнить, что КОМПАС-3D LT V11 позволяет открывать только один чертеж одновременно. Это, конечно, не очень удобно, но бесплатно и законно, так что чаще копируем элементы из одного чертежа в другой описанным способом.

Иногда в работе приложения случаются сбои, но не стоит этого бояться, ведь при последующем запуске КОМПАС предложит восстановить закрытый чертеж из автоматически сохраненной копии. Как правило, такая копия содержит все внесенные в чертеж изменения, но на всякий случай рекомендую чаще сохранять проделанную работу.

Еще одна проблема, с которой я столкнулся при работе в КОМПАС-3D в среде Mac OS, -- некорректное отображение курсора мыши, но к этому быстро привыкаешь, а привязка к точкам при построении позволяет не испытывать от этого «глюка» значительных проблем.

Проблем со скоростью работы КОМПАСа на Mac OS удалось избежать -- она сопоставима со скоростью работы в Microsoft Windows.
Замечание для любителей свежих версий ПО: на сайте АСКОН можно переписать новую, 12-ю версию КОМПАС-3D в аналогичной бесплатной комплектации (support.ascon.ru/download/freeware_ascon/items/?dl_id=470).

Различий в установке и использовании нет. КОМПАС-3D LT V12 может быть полезен реализацией поверхностного моделирования -- эта основное нововведение в программе. Также в бесплатной версии появилась возможность запускать несколько чертежей одновременно, что значительно упростит задачу компоновки общего чертежа из частных.

Вот, пожалуй, и все основные аспекты установки и работы лучшей, на мой взгляд, инженерной программы в операционной системе Mac OS. Почему лучшей? По содержанию, инструментарию, удобству использования, универсальности и эстетике. Мне кажется, что  именно это ПО вызовет у меня интерес к моей чертежной работе. Редактировать чертежи мне было мало того что удобно -- интересно! А чем больше самоотдача в создании проекта, тем выше его качество, которое в результате и определяет сущность работы.

Надеюсь, мое подробное описание поможет вам установить и использовать КОМПАС-3D на вашем компьютере Apple.
