Кроме того, когда мы брали для тестирования только что вышедшие устройства, то к нам в руки попадали «референсные» версии видеоплат, полностью соответствующие эталонному дизайну AMD. Теперь же было решено отдать предпочтение необычным видеокартам собственного дизайна компаний, их производящих.

Были рассмотрены платы, начиная от 5500‑й серии (младшие модели вряд ли способны заинтересовать любителей игр), до серии 5700, так как старшие серии AMD не вписываются в рамки выбранного ценового диапазона. Цель проведенного нами тестирования — определить, какие из плат указанных поколений сейчас наиболее разумно приобретать.

XFX Radeon HD 5550 (HD-555X-ZNF2)

Ранее нам не доводилось тестировать графические платы серии Radeon HD 5500, поэтому их технические характеристики стоит рассмотреть подробно. В основе этих видеоплат лежит графический процессор AMD Redwood, также использованный в Radeon HD 5670. Однако из имеющихся 400 потоковых процессоров в нем активны лишь 320. Тактовая частота ГП у рассматриваемой видеокарты составляет всего 550 МГц, зато и энергопотребление невысокое — около 45 Вт при максимальной нагрузке. Пожалуй, Radeon HD 5550 можно назвать игровой видеоплатой «входного» уровня, поскольку покупать более дешевые устройства любителям игр вряд ли имеет смысл. Компания XFX выпускает несколько версий Radeon HD 5550, различающихся типом и объемом используемой памяти, а также выходами. Протестированная нами модификация снабжена 1‑Гбайт памятью типа GDDR2.

В тестах XFX Radeon HD 5550 показала минимальную производительность. Поиграть в современные игры с помощью этой видеоплаты удастся только при самых умеренных настройках качества. Любителям продуктов трехлетней давности и более старых покупать данное устройство явно не стоит, поскольку разумнее приобрести по сравнимой цене плату устаревшего поколения, не поддерживающую DirectX 11, но зато более производительную.

К преимуществам данной модели следует отнести то, что, благодаря активной системе охлаждения, она не занимает дополнительный разъем на системной плате. А кроме того, некоторые ее модификации имеют современный выход DisplayPort.

HIS Radeon HD 5570 Silence (H557HS1G)

Видеоплата Radeon HD 5570 компании HIS представляется гораздо более интересной, чем предыдущее устройство. Тактовая частота ГП поднята до 650 МГц, а вместо памяти GDDR2 использована более быстрая типа GDDR3 с эффективной частотой работы, равной 1600 МГц. Благодаря этому, можно наблюдать значительное превосходство в производительности даже в современных играх.

Больше всего нам понравилось, что эта плата имеет пассивную систему охлаждения. Радиатор не занимает дополнительное место под видеокартой, однако в случае, если на системной плате есть разъем PCI Express над разъемом видеокарты, то он скорее всего будет перекрыт. Плата имеет «узкий» формфактор, и потому пригодна для установки в низкопрофильные корпуса НТРС, для чего в комплектацию включена специальная панель.

Если вы хотите сэкономить, но все же намерены купить видеоплату с поддержкой DirectX 11, то HIS Radeon HD 5570 Silence может показаться вам логичным выбором. Однако, на наш взгляд, подобное приобретение будет не слишком правильным. Как уже было отмечено, в современных играх ее производительности недостаточно для комфортной игры, а для «старых» игр поддержка DirectX 11 не требуется. А ведь за те же деньги несложно купить видеокарту без поддержки DirectX 11, но более быструю в DirectX версий 10 и 9.

MSI Radeon HD 5670 (R5670‑PMD1G)

Характеристики модели Radeon HD 5670 производства MSI близки к эталонным. Различие заключается лишь в повышенной на 40 МГц частоте памяти. Здесь использована быстрая память типа GDDR5, что позволяет достичь более высокой производительности, чем у видеоплат серии 5500. Скорость в играх в среднем на 40 % выше, чем Radeon HD 5570, что дает право всерьез считать ее игровой видеокартой.

Плата компании MSI занимает два разъема. ГП охлаждается миниатюрным медным радиатором, мощности которого вполне достаточно, поскольку вся плата потребляет около 64 Вт. Работает система охлаждения довольно тихо.

Производительность Radeon HD 5670 хоть и выше, чем у младших моделей, благодаря быстрой памяти, но тоже недотягивает до уровня, необходимого для комфортной игры с применением DirectX 11. Если и стоит приобретать для игр какую-либо видеокарту на ГП Redwood, — то это Radeon HD 5670. Возможный недостаток в производительности впоследствии можно будет устранить сравнительно недорогой модернизацией: путем покупки второй аналогичной видеоплаты и создания массива CrossFireX.

Кстати, на данной плате расположены две контактные площадки под шлейфы CrossFireX, как и на устройстве компании Sapphire, о котором мы писали ранее (см. «Мир ПК», № 4/10, с. 8), что тогда и ввело нас в заблуждение относительно поддерживаемых режимов CrossFireX. Подобное решение может быть обусловлено двумя причинами: либо видеоплаты компаний Sapphire и MSI особенные, и они способны поддерживать объединение в массив CrossFire более двух плат, либо дополнительная контактная площадка была преду­смотрена разработчиками платы по какой-то другой причине, например для того, чтобы избежать проблем из-за несовместимости c видеоадаптерами других производителей. Обещаем в ближайшее время разобраться в ситуации, по спецификациям AMD видео­платы Radeon HD 5600 поддерживают создание массивов CrossFireX из двух устройств.

HIS Radeon HD 5750 IceQ+ (H575Q1GDG)

Графические платы AMD серии 5700 основаны на микросхеме AMD Juniper, имеющей в своем составе 800 потоковых процессоров, 720 из которых используются на видеоплате Radeon HD 5750. Тактовая частота ГП и эффективная частота видеопамяти устройства компании HIS такие же, как у эталонных: 700 и 4600 МГц соответственно. В данной видеокарте применена быстрая память типа GDDR5.

В режиме простоя Radeon HD 5750 потребляет 16 Вт, а при максимальной нагрузке — 86 Вт, поэтому на плате распаян один 6‑контактный разъем питания. В то время как другие производители, стремясь максимально удешевить производство, предпочитают устанавливать на бюджетных видеоплатах самые простые охладители, HIS традиционно применяет даже на сравнительно недорогих устройствах свои кулеры IceQ+. Эти кулеры оснащены кожухом, благодаря чему весь горячий воздух выдувается за пределы корпуса. Еще одним приятным «бонусом» для тех, кто приобретет данную видеоплату, станет то, что в комплекте с устройством поставляется купон, позволяющий бесплатно загрузить из Интернета лицензионную версию игры Colin McRae: Dirt 2.

Недостаток у обсуждаемой карты один — ее стоимость. Сейчас HIS Radeon HD 5750 IceQ+ доступна в розницу по той же цене, что и видеокарты Radeon HD 5770, рассмотренные в этой статье. Впрочем, если со временем это недоразумение будет исправлено и цена видеоплаты уменьшится, то ее можно будет купить.

ASUS Radeon HD 5770 (EAH5770 CUCore/2DI/1GD5)

Наверное, графические платы Radeon HD 5770 представляют для любителей игр наибольший интерес из всех рассмотренных здесь. Графический процессор AMD Juniper работает во всю мощь на частоте 850 МГц. Эффективная частота видеопамяти — 4,8 ГГц. По частотам устройство компании ASUS не отступает от эталонного дизайна AMD, однако на него установлена нестандартная система охлаждения. Радиатор имеет толстое медное основание. О том, что в составе радиатора содержится 164 г меди, сообщает заметная надпись на упаковке видеокарты. Вентилятор напрямую обдувает центральный ствол радиатора, для чего на нем предусмотрена специальная полированная площадка.

Разъем для подключения шлейфа CrossFire на плате всего один, что вполне логично, поскольку официально видеокарты на основе ГП Juniper поддерживают массивы, состоящие не более чем из двух плат.

MSI Radeon HD 5770 Hawk (R5770_Hawk)

Изделие компании MSI отличается от Radeon HD 5770 тем, что графический процессор на нем слегка разогнан — его тактовая частота на 25 МГц превосходит номинальную. Охлаждение платы обеспечивает проверенный временем кулер MSI на основе тепловых трубок с двумя вентиляторами. Поскольку данная видеоплата относится к серии MSI Hawk, предназначенной для любителей разгона, к ней применены более качественные комплектующие, имеющие расширенный диапазон рабочих температур, а для питания ГП использован 8‑фазный преобразователь напряжения. Разгонный потенциал устройств мы не оценивали, но и без того модель MSI Radeon HD 5770 Hawk производит весьма положительное впечатление: при фактически одинаковой стоимости с изделием производства ASUS небольшая прибавка к тактовой частоте ГП лишней не кажется.

* * *

Подводя итог, стоит сказать, что из нынешней продукции компании AMD и ее партнеров наиболее интересными для желающих приобрести сравнительно недорогую видеоплату являются модели Radeon HD 5770, 5750 и 5670. Последняя актуальна для тех, кто хочет иметь аппаратное обеспечение, поддерживающее все современные технологии, но не желает сразу вкладывать в систему слишком большую сумму денег. Впоследствии систему на основе Radeon HD 5670 можно будет модернизировать, построив массив CrossFireX. А если вложить деньги в Radeon HD 5770, то она даст вполне приличную производительность во всех современных играх уже сейчас.

Не стоит забывать и о том, что изделиями компании AMD ассортимент современного рынка компьютерных комплектующих не ограничивается. В частности, достойную конкуренцию устройствам Radeon HD серий 5600 и 5500 составляют модели nVidia GeForce GT 240 и GT 220. Хотя эти видеоплаты и не поддерживают DirectX 11, зато они стоят дешевле. В ближайшее время мы планируем опубликовать обзор графических плат на основе ГП компании nVidia, которые входят в тот же ценовой диапазон, что и рассмотренные в данной статье.

Методика тестирования

Перед проведением тестирования мы изменили конфигурацию нашего тестового стенда, ставшую привычной за последний год. За прошедшее время она еще не подвергалась модернизации, если не считать перехода с Windows Vista на Windows 7. Четырехъядерный процессор Intel Core i7 965 был заменен на более новый шестиядерный ЦП Core i7 980X семейства Gulftown, тактовая частота которого составляет 3,33 ГГц.

Остальное осталось без изменений: системная плата Intel DX58SO, комплект памяти Apacer Golden Series 6GB DDR3–1333 (три модуля по 2 Гбайт, частота 1333 МГц, тайминги 9‑9‑9‑24), жесткий диск Seagate Barracuda 7200.11 ST31500341AS емкостью 1500 Гбайт, процессорный охладитель Scythe Kabuto и блок питания Enermax ERV850EWT мощностью 850 Вт. На тестовый стенд была установлена 64‑разрядная версия ОС Microsoft Windows 7 Ultimate и самые свежие на то время драйверы AMD Catalyst версии 10.5.

Для оценки производительности видеоплат мы применили FutureMark 3DMark Vantage, а также Unigine Heaven Benchmark 1.0 в режиме DirectX 11. Из игр были использованы World in Conflict: Soviet Assault и Colin McRae: Dirt 2, симулятор ралли, поддерживающий DirectX 11. Поскольку тестировались устройства разных весовых категорий, то и режимы тестирования для каждого из них устанавливались свои. Изучать любую технику лучше всего в условиях, максимально приближенных к тем, в которых она будет эксплуатироваться. Поэтому мы не стали устанавливать высокие разрешения в играх и режимы High и Extreme в 3DMark для бюджетных видеоплат и, наоборот, опустили слишком «простые» тесты для топовых устройств. Вместе с тем в каждом из тестов было не менее одного режима, примененного для всех устройств, что позволило наглядно сравнить их производительность.

Когда мы ставили баллы, то учитывали не только производительность устройства в играх и тестовых программах, но и соотношение цена/качество, эргономичность и комплектацию.

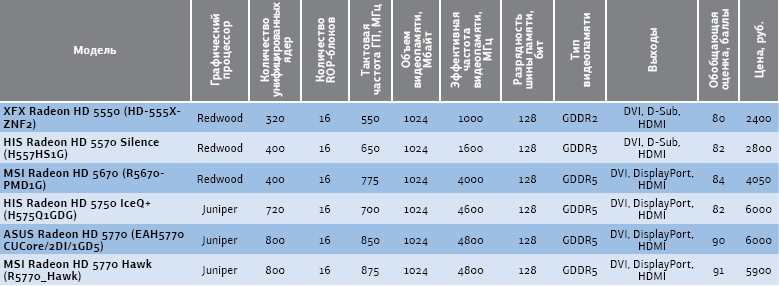

Технические характеристики видеоплат

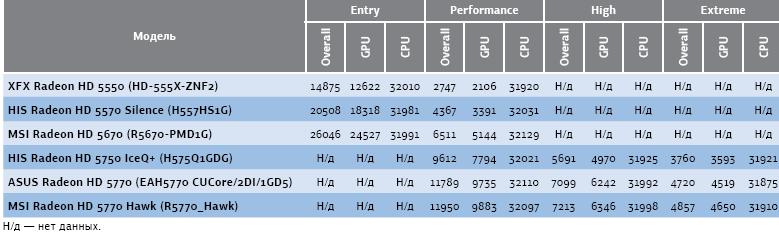

Результаты тестирования производительности программой FutureMark 3DMark Vantage в различных режимах, баллы

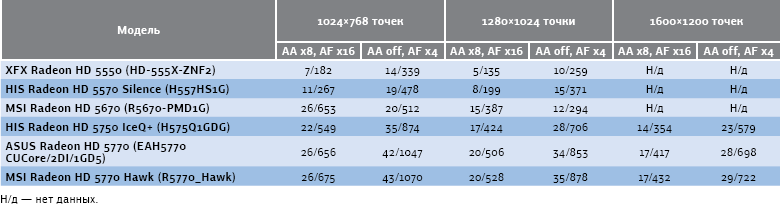

Результаты тестирования программой Unigine Heaven Benchmark v. 1.0 (DirectX 11), кадр/с / баллы

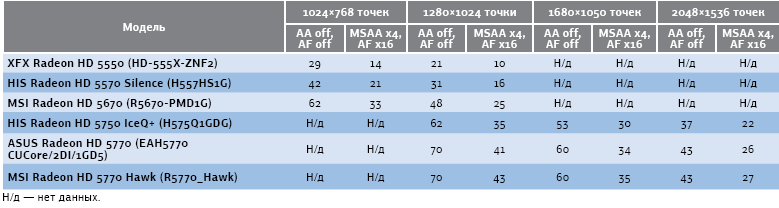

Результаты тестирования производительности в игре Colin McRae: Dirt 2 (DirectX 11), кадр/с

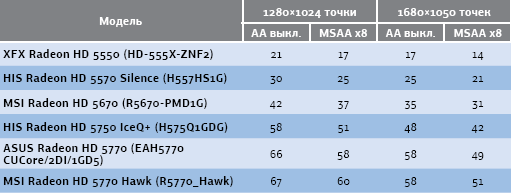

Результаты тестирования производительности в игре World in Conflict: Soviet Assault (DirectX 10.0), кадр/с
