Персональный компьютер занимает все большее место в нашей жизни, вытесняя традиционные средства развлечения и досуга, такие как телевизор, музыкальный центр, видеомагнитофон и DVD-плеер. А под выражением «домашний кинотеатр» все чаще имеется в виду компьютер с устройством для чтения DVD-дисков и многоканальной акустической системой.

Несомненно, потенциал этого хитрого устройства, скрывающегося за кожухом кремового цвета, огромен, но добиться от него качественного звука невероятно сложно. Если отказаться от мысли о построении акустической системы для компьютера с нуля, то остается либо истратить сумму, сопоставимую с ценой всего ПК, либо постараться улучшить звучание уже имеющейся аппаратуры.

Условия современного рынка заставляют производителей постоянно уменьшать себестоимость выпускаемой продукции, экономя на качестве. Такая экономия обычно сопровождается приданием товару привлекательного внешнего вида и активной рекламой. Возьму на себя смелость утверждать, что развитие аудиотехники остановилось еще в далеких 80-х годах XX в. Если не рассматривать появление цифровых носителей и нестандартных источников звука, то дальше шло только упрощение и удешевление. Поэтому я предлагаю минимизировать последствия подобной экономии и убрать некоторые огрехи производителя, благодаря чему компьютерная акустическая система начнет звучать значительно лучше.

А нам оно надо?

Попытаемся сформулировать общие требования к качеству звукового сопровождения в персональном компьютере. Как минимум, звук не должен раздражать, вызывая желание выключить колонки. Если ПК используется для просмотра фильмов, то основное требование к акустической системе заключается в четкой передаче голосов, когда речь воспринимается без усилий и внятна даже в том случае, если несколько героев говорят одновременно. Остальные звуки должны ассоциироваться с их источниками, а не напоминать шумы.

Что касается прослушивания музыки, то, перефразируя расхожую поговорку, можно сказать: звук не бывает слишком качественным. В идеальном случае колонки должны иметь минимальные коэффициенты искажений, развивать достаточное акустическое давление (имеется в виду работа на большой громкости без роста искажений) и воспроизводить частоты от 30 до 20 000 Гц. В то же время построение (как индивидуальное, так и серийное) более-менее приличной акустической системы является весьма наукоемкой, трудоемкой и требующей значительных материальных затрат задачей.

К сожалению, подавляющее большинство компьютерных акустических систем не соответствуют таким требованиям. Качество звучания средних (как по цене, так и по распространенности) компьютерных колонок можно описать очень просто. Воспроизводимые частоты обычно находятся в диапазоне 100—12 000 Гц (для однополосных устройств). При этом звучание испорчено сильнейшими искажениями и «призвуками» корпуса. Если присутствует высокочастотный динамик, то либо его отдача из-за низкой чувствительности намного меньше, чем у среднечастотного, либо игра высоких частот больше похожа на лязг. Еще хуже обстоит дело с низкими частотами. Их недостаток обычно компенсируется комплектацией колонок (которые в данном случае принято называть сателлитами) сабвуфером. Но последний вместо мощного усиления низких частот бубнит на одной. В общем, картина ужасающая. Однако сделать звук приятнее и качественнее можно (и нужно).

Конструкция компьютерных АС

Основной принцип построения компьютерных стереоколонок является общим практически для всех выпускаемых сегодня моделей. Отличия наблюдаются только в качестве используемых комплектующих и дизайне (и цене, конечно).

Фото 1. Внутренности типичных компьютерных колонок. «Мочалка» слева выполняет роль звукопоглотителя

Давайте посмотрим, что представляет компьютерная акустическая система, на примере дешевых пластиковых колонок компании A4-Tech (фото 1). Несмотря на абсолютно «несерьезный» вид, устройства подобного класса все еще довольно популярны. Правда, если на рынке стереосистем можно наблюдать некий прогресс в виде перехода на более мощные модели, то многоканальные наборы (4.1, 5.1) до сих пор комплектуются подобными колонками в качестве сателлитов. Поэтому доработка таких продуктов по-прежнему актуальна.

По акустическим и музыкальным достоинствам данные колонки практически не отличаются от подобных им стереофонических собратьев в ценовом диапазоне до 10—15 долл. и сателлитов от 5.1-канальных наборов ценой до 100—130 (!) долл. Подопытные колонки были подключены к звуковой плате Sound Blaster Live! 5.1, возможностей которой в данном случае более чем достаточно.

Мне не сразу удалось догадаться, что издаваемые колонками стоны и хрипы и есть воспроизводимый звуковой сигнал. После существенного уменьшения уровня громкости ситуация заметно улучшилась. Отсюда можно сделать первый вывод: номинальная мощность данных колонок слишком низкая. Развиваемого акустического давления едва хватает на то, чтобы «озвучить» место непосредственно у монитора. Как и следовало ожидать, низких частот не оказалось вообще, но приятно удивило наличие высоких почти до самой верхней границы диапазона, правда, качество их оставляет желать лучшего. При воспроизведении музыки огромное количество порождаемых искажений очень сильно портит звучание, лишая его естественности. Ни о какой детальности и речи быть не может. А пики АЧХ1 и «призвуки» пластикового корпуса, которые сильно раздражают слух, делают данную (как, впрочем, и многие другие) акустическую систему для прослушивания музыки непригодной. С другой стороны, для озвучивания системных событий, некоторых игр и мультимедийных приложений при нетребовательности уха к хорошему звуку эти колонки вполне подойдут.

С точки зрения конструкции рассматриваемый образец представляет собой канонический вид активных однополосных стереоколонок. Усилитель, выполненный на одной микросхеме, физически расположен в корпусе правой колонки. Оттуда же идет сигнальный межблочный кабель на звуковую плату, кабель питания и силовой акустический кабель к другой колонке. Сами корпуса выполнены из достаточно толстой пластмассы, поэтому характерных «призвуков» у данного экземпляра несколько меньше, чем у более хлипких собратьев. Наверху расположен порт фазоинвертора, который играет скорее декоративную роль, нежели осуществляет реальный подъем низких частот. При его закрывании звук практически не меняется. Хочется еще раз отметить, что именно так (редко иначе) устроено большинство однополосных активных стереоколонок (назвать их акустическими системами язык не поворачивается).

В более дорогой ценовой категории широко распространены деревянные двухполосные акустические стереосистемы. Помимо материала корпуса их главное отличие заключается в присутствии и в той и в другой колонке двух динамиков вместо одного; каждый из них отыгрывает только определенный диапазон частот. Обычно качество таких систем намного выше, чем однополосных. С конструктивной точки зрения двухполосные системы отличаются только наличием разделительных фильтров между динамиками, которые обычно находятся непосредственно в самих колонках.

Самыми дорогими и «престижными» на сегодняшний день являются многоканальные акустические системы (2.1, 4.1, 5.1). Но и здесь отличия минимальны. Главное из них заключается в присутствии сабвуфера, где и располагается усилительный блок. В качестве фронтальных, тыловых и центрального (когда он есть) сателлитов используются те же дешевые однополосные колонки, похожие на рассмотренные выше. Поэтому музыкальные возможности таких наборов весьма скудны (исключение составляют лишь очень дорогие системы).

Доработка

Опираясь на личный опыт, с уверенностью могу сказать, что чем дороже акустическая система, тем выше ее потенциал с точки зрения доработки. Ведь с ростом цены системы влияние любой ее детали на звук усиливается многократно. Независимо от ценовой категории слабых звеньев в устройствах предостаточно из-за желания производителя сэкономить. Если в дешевых колонках качество звука ограничено низкими возможностями динамиков, то в более дорогих системах слабым местом становится практически все остальное. Но радикально улучшить звук можно всегда. Рассмотрим все по порядку.

Корпус

В акустической системе он оказывает очень большое влияние на качество звучания, поэтому и доработать его следует в первую очередь. Для того чтобы грамотно за это взяться, необходимо иметь хотя бы поверхностное представление о природе связанных с ним процессов.

Основное назначение корпуса — формирование характеристик акустической системы в области низких частот. От него же зависит и качество воспроизведения нижнего диапазона средних частот. Например, при использовании хлипких корпусов из-за колебаний стенок уменьшается уровень звукового давления на низах и увеличивается число пиков и провалов АЧХ в середине. Многократно возрастает также уровень нелинейных искажений. А длительность переходных процессов может достигать 100—120 мс из-за большого времени спада колебаний стенок. С ростом их толщины влияние корпуса уменьшается. Все эти факторы значительно ухудшают качество звучания акустических систем, вызывая появление «ящичных призвуков», увеличивают неравномерность АЧХ и приводят к возникновению задержанных резонансов. При этом изменяется тембр звучания и ухудшается передача стереопанорамы. Кстати, акустические системы с деревянным корпусом гораздо предпочтительнее пластиковых именно из-за неоспоримых преимуществ дерева с точки зрения вышеперечисленных факторов. Думаю, теперь вы осознали необходимость улучшения характеристик корпуса. Давайте посмотрим, как это можно сделать.

Существует два пути передачи звука по корпусу: возбуждение колебаний в результате излучения тыльной стороной диффузора динамика и прямая передача колебаний от динамика на стенки корпуса. Рассмотрим методы борьбы во втором случае.

Попробуйте включить колонки на полную громкость. Скорее всего стенки корпуса начнут сильно вибрировать, а сама колонка — подпрыгивать на столе, что влечет за собой и растрату полезной энергии, и появление всех вышеперечисленных последствий. Поэтому первым делом требуется укрепить стенки — поставить распорки или установить ребра жесткости. Выбор метода определяется в каждом случае отдельно, но чаще всего небольшим пластиковым и деревянным колонкам вполне хватит ребер жесткости. А при объеме корпуса более 20 л (в компьютерных акустических системах такие размеры бывают только у некоторых сабвуферов) лучше применить оба.

Теперь о технической реализации. Ребра жесткости представляют собой относительно толстые деревянные рейки, которыми надо укрепить самые большие стенки (чаще всего боковые и заднюю). Фиксировать их надо по всей диагонали стенки, можно клеем (например, ПВА), обеспечив максимальную площадь соприкосновения. Чем толще, массивнее и тяжелее рейки, тем лучше. Ограничение лишь одно: они не должны сильно уменьшать внутренний объем колонки. Помимо многократного увеличения жесткости корпуса, для маленьких и «воздушных» пластиковых колонок возрастание массы предотвратит их подпрыгивание на большой громкости, что существенно уменьшит искажения (фото 2).

Фото 2. Приклеивание этого некрасивого, но зато толстого и тяжелого куска ДСП дало потрясающий результат. Повторение опыта обязательно для всех сабвуферов

Установка распорок может существенно повысить качество и количество басов в акустических системах закрытого типа (при объеме колонок более 20 л). В открытых (фазоинверторных) корпусах распорки скорее всего будут лишними, а для маленьких сателлитов они вообще бесполезны. Устанавливать их нужно между боковыми, передней и задней стенками (примерно по центру), а места соприкосновения распорок со стенками промазать клеем.

Хочу заметить, что установка распорок и ребер жесткости не всем колонкам на пользу. Например, у рассмотренной в начале статьи модели корпус такой толстый, что перегрузка динамика возникает гораздо раньше, чем корпус начинает вибрировать и подпрыгивать. Поэтому такая доработка корпуса им не нужна.

Все, с вибрацией стенок разобрались. Теперь нужно погасить волны, идущие с тыльной стороны диффузора; отражаясь от стенок корпуса, они выходят вперед через прозрачный для них динамик (для звука это всего лишь кусочек тоненького картона), вызывая акустическое «короткое замыкание» на некоторых частотах и значительное усиление нелинейных искажений. В идеальном случае такие волны должны полностью гаситься внутри корпуса. К сожалению, это возможно только при использовании специальных конструкций корпусов. Но в компьютерных акустических системах применяются гораздо более примитивные варианты оформления. Поэтому придется использовать звукопоглощающий материал. С его помощью можно практически полностью заглушить частоты выше 300—600 Гц, но с понижением частоты его эффективность начинает заметно падать. В качестве звукопоглощающего материала лучше всего подходит обычная вата (натуральная несколько предпочтительней синтетической), которая продается в аптеках. Она позволит убрать резкие пики и провалы АЧХ в диапазоне 500—5000 Гц.

Фото 3. Вот так должен быть заполнен любой корпус среднечастотных динамиков, а также акустических систем и сабвуферов закрытого типа

Для корпусов среднечастотных динамиков трехполосных акустических систем и дешевых однополосных, где задача получения баса не стоит, вопрос звукопоглощения решается очень просто. Скорее всего там уже расположен некий звукопоглощающий материал, но со своими функциями он не справляется. Его необходимо заменить ватой, хорошо распушив ее и равномерно заполнив весь объем колонки (фото 3). Эта простейшая процедура сделает звук маленьких пластиковых колонок несколько приятнее. А после заполнения ватой корпусов среднечастотных динамиков моей самодельной системы разница оказалась очень заметной, что подтверждает предположение о том, что с ростом класса акустической системы растет и потенциал для доработки.

Помимо способности преобразовывать звуковую энергию в тепло, вата обладает еще одним очень полезным свойством. При правильном заполнении корпуса можно как бы «обмануть» динамик — заставить его «думать», что он находится в большем по объему ящике, чем в действительности. Благодаря этому получается гораздо более убедительный бас. Дело в том, что в процессе работы воздух внутри корпуса нагревается и происходит его тепловое расширение. А когда внутреннее пространство ящика заполнено ватой, то шевелящиеся волокна рассеивают это тепло. Теоретически заполнение корпуса может дать «виртуальную» прибавку объема до 40% от истинных размеров. Как вы, наверно, уже поняли, данный абзац скорее обращен к владельцам тех акустических систем, где присутствует низкочастотный динамик.

Для корпусов закрытого типа все очень просто. Если объем ящика не превышает 80 л (практически все компьютерные акустические системы удовлетворяют этому условию), то его следует заполнять из расчета 24 г ваты на литр объема. При этом можно получить примерно 30% «виртуального» пространства. Естественно, предварительно нужно измерить объем корпуса. В распушенном состоянии вата должна занять все внутреннее пространство. Такая нехитрая операция существенно увеличивает отдачу на низких частотах. Возможно, с целью достижения лучшего результата количество ваты придется изменить.

С фазоинверторными корпусами дело обстоит несколько сложнее. Для сохранения нормальной работы фазоинвертора необходимо, чтобы пространство между ним и тыльной стороной диффузора было открытым. В противном случае значительная часть звуковой энергии не попадет в фазоинвертор, а попросту превратится в тепло. Для фазоинверторных корпусов оптимальная плотность заполнения находится в пределах 20—22 г на литр объема. Но в таком случае вата займет собой все пространство колонки, что недопустимо. Проблема решается просто. Распушенную вату нужно слегка утрамбовать и упаковать в несколько марлевых мешочков, которые можно подвесить к верхней и боковым стенкам. Главное — не закрыть ватой пространство от диффузора до входа в фазоинвертор (если после размещения ваты басы вдруг пропадут, то с вероятностью 99% именно это вы и сделали).

Если для глушения средних частот ваты вполне достаточно, то на частотах ниже 300 Гц начинаются серьезные проблемы. Для них вата почти прозрачна. И многократное отражение звука от стенок корпуса с возникновением стоячих волн и последующим их выходом через прозрачный для них диффузор приводит к тому, что практически все компьютерные колонки сильно бубнят и гудят на басах. В результате бас-гитара, басовый барабан и прочие басовые инструменты звучат практически одинаково. Поэтому всем колонкам с низкочастотными динамиками — сабвуферам и сателлитам от дорогих многоканальных наборов (где обычно стоят достаточно хорошие динамики) — строго показана дополнительная отделка стенок корпуса (с внутренней стороны, естественно) специальным звукопоглощающим материалом. Пожалуй, единственным качественным и доступным материалом является войлок (его применяют и в дорогих Hi-Fi-акустических системах, и для шумоизоляции в старших моделях «Мерседесов»). Одного слоя толщиной в 1 см будет достаточно, чтобы заметно повысить качество (но не количество!) низких частот. Если найти войлок проблематично, пригодятся и старые валенки. Вот и все, что можно сделать с корпусом акустической системы с целью повышения качества звучания. К сожалению, объем журнала не позволяет рассмотреть сразу все остальные методы улучшения звучания. Поэтому о доработке динамиков, фильтров, усилителей, экранировании звуковых плат и прочих «вкусностях» я расскажу в следующем номере.

Удачи и качественного звука!

Окончание следует.

С автором можно связаться по e-mail: shoker@xakep.ru.


Мощность

Большинство компьютерных акустических систем пестрят красочными наклейками с фантастическими цифрами, обозначающими их мощность. Причем с уменьшением цены колонок значение этой характеристики начинает стремиться к бесконечности. А вся хитрость заключается в наличии нескольких стандартов измерения этой самой мощности, чем и пользуются производители.

PMPO (Peak Music Power Output) — пиковая кратковременная музыкальная мощность, более известная как «китайские ватты». Она обозначает максимально достижимое пиковое значение сигнала за минимальный промежуток времени (обычно за 10 мс), при подаче которого устройство не сгорит. То есть этот параметр абсолютно ничего не говорит ни о реальной мощности, ни о максимальной громкости колонок. Поэтому его используют только производители дешевых пластиковых «погремушек» с единственной целью — привлечь покупателя. Если вам не безразлично качество приобретаемой акустической системы, то тех колонок, мощность которых указана в PMPO, лучше избегать.

RMS (Root Mean Squared) — среднеквадратичное значение электрической мощности, ограниченной заданными нелинейными искажениями. Мощность измеряется синусоидальным сигналом на частоте 1 кГц до достижения уровня гармонических искажений (THD, Total Harmonic Distortion), равного 10%. Это уже более информативный параметр, хотя для характеристики звука все равно непригоден (как все параметры, измеряющие мощность). Помимо того что значение THD, равное 10%, огромно, это всего лишь попытка описать акустическую систему как потребителя энергии. Но за неимением других параметров можно пользоваться и этим.

SPL (Sound Pressure Level) — уровень звукового давления, развиваемого акустической системой. Значение SPL есть произведение относительной чувствительности акустической системы на подводимую электрическую мощность (по логарифмической зависимости). Это самый информативный показатель. Дело в том, что акустическая система с чувствительностью 100 дБ при подведении сигнала мощностью в 1 Вт будет играть с такой же громкостью, что и акустическая система с чувствительностью 86 дБ (большинство современных акустических систем среднего уровня имеют чувствительность 86—88 дБ) при подведении 50 (!) Вт.


1АЧХ — амплитудно-частотная характеристика.


Искажения

Всего существует два вида искажений, возникающих при работе как усилителей, так и динамиков.

Интермодуляционные искажения — нелинейные искажения, присутствующие в частотном спектре двухтонального (и более) сигнала. Они заключаются в наличии составляющих, являющихся суммой и разностью основных и гармонических частот входных сигналов. Например, при подаче смеси сигналов 1 кГц и 5 кГц возникают интермодуляционные искажения: 6 кГц (сумма 1 кГц и 5 кГц) и 4 кГц (разность между 1 кГц и 5 кГц). Эти продукты интермодуляционных искажений взаимодействуют друг с другом, создавая практически бесконечный ряд частотных составляющих.

Гармонические искажения (THD, Total Harmonic Distortion) — появление в частотном спектре сигнала дополнительных составляющих, кратных основной частоте. Например, при подаче синусоиды частотой 1 кГц, создаются составляющие с частотой 2 кГц (вторая гармоника), 3 кГц (третья гармоника) и т. д. (рис. 1).

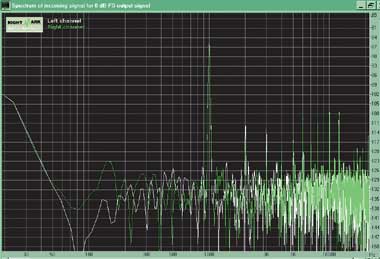

Рис. 1. Пример возникновения гармонических искажений. При подаче сигнала частотой 1 кГц через каждый килогерц вплоть до 20 кГц возникают пики сигнала. Для наглядности эффект получен и усилен искусственно

Неравномерность амплитудно-частотной характеристики (АЧХ) заключается в неспособности современных динамиков (исключение составляет лишь плазменный ионофон) воспроизводить все частоты (даже в пределах рабочего диапазона) с одинаковой громкостью при подведении равной мощности. В любом случае будут возникать пики и провалы АЧХ, изменяющие тембр звучания акустической системы.


Фазоинвертор

Фазоинвертор представляет собой трубу или отверстие, выполненное в ящике. Звук, излучаемый тыльной стороной диффузора, не гасится звукопоглотителем, а двигает массу воздуха в трубе фазоинвертора. На частотах, близких к частоте настройки, фаза волны разворачивается на 180о. Тем самым обеспечивается подъем низких частот. Фазоинвертор работает в очень узкой полосе частот, а при достаточно широком спектре сигналов низких частот происходит затягивание переходных процессов в виде «окрашивания» звуков басового регистра. Вследствие этого различные по тембру музыкальные инструменты звучат весьма сходно.


Типы корпусов

Среди множества типов корпусов (иногда называемых «акустическим оформлением») в компьютерных колонках используют всего несколько.

  1. Закрытый ящик. Динамик заключен в герметичный ящик. Волны, излучаемые тыльной стороной диффузора, должны полностью гаситься звукопоглотителем и стенками корпуса. Такая конструкция полностью оправдана для среднечастотных динамиков и обеспечивает очень высокое качество передачи низких частот (но при маленьком КПД).
  2. Фазоинверторный ящик. Самая распространенная конструкция двухполосных компьютерных акустических систем. Позволяет получить подъем низких частот, но при некотором ухудшении качества
  3. Band-pass. Практически все сабвуферы компьютерных акустических систем имеют данный тип корпуса. Band-pass представляет собой двухкамерный ящик (добавлена резонансная камера 2), звук выходит через один или несколько фазоинверторов (рис. 2). Существует несколько разновидностей Band-pass, все они позволяют существенно повысить КПД, но сильно "размывают" басы, превращая их в монотонное гудение. Методы доработки корпуса - общие с другими типами корпусов (доработке подлежит только камера 1)
Рис. 2. Схема корпуса типа Band-pass
