Роль источников бесперебойного питания (ИБП) трудно переоценить. Наверное, нет смысла еще раз повторять «страшилки» про то, что творится в сетях электропитания и как это способно повредить работе компьютера. Пользователь, столкнувшийся с потерей данных в результате внезапного, пусть и очень кратковременного, пропадания напряжения в сети или с вроде бы ничем не мотивированными зависаниями ПК, уже сам сделал вывод в пользу приобретения ИБП. Ну а остальным остается просто довериться здравому смыслу, не дожидаясь, пока грянет гром.

Как копировальные аппараты в нашей стране в просторечье по-прежнему называют «ксероксами», так и при упоминании букв ИБП у многих сразу возникает в голове другая аббревиатура — АРС, и не случайно. Мировой лидер на рынке ИБП, особенно маломощных, компания АРС (American Power Conversion) безраздельно главенствует и у нас, имея не только самую широкую торговую сеть, но и обширную структуру сервисного обслуживания. Однако такая ситуация характерна не для всех стран, конкуренцию АРС оказывают не только около десятка именитых производителей ИБП (например, Invensys, MGE, Chloride, IMV и др.), но и малоизвестные фирмы из Тайваня и Кореи, изготавливающие преимущественно недорогие ИБП. В данном обзоре мы почти не коснулись продукции последних, однако их присутствие заметно ощущается и на нашем рынке, ведь стоят они порой в два с лишним раза меньше, чем аналогичные по мощности источники известных фирм. Как правило, приобретают подобные изделия те, кто готов ограничиться минимумом необходимых функций, а отремонтировать его в случае чего надеется самостоятельно.

Все предоставленные на тестирование модели были условно поделены на три категории: сетевые ИБП для серверов малых и средних рабочих групп, ИБП для рабочих станций и ИБП для домашних ПК. Хотя границы этих категорий весьма размыты и зачастую устройства относят к той или иной группе, основываясь только на их мощности, именно такая классификация принята и некоторыми производителями.

ИБП для серверов малых рабочих групп

Invensys Powerware 9120

Источники этой новой серии Powerware выпускаются со следующими номиналами мощности: 700, 1000, 1500, 2000 и 3000 ВА. Данная модель стала лидером среди серверных ИБП благодаря сочетанию высоких технических характеристик и потребительских свойств, среди которых мы не нашли слабых мест. Особо следует отметить удобство и широкие возможности по управлению режимом питания с передней панели, которая помимо светодиодной индикации имеет ЖК-дисплей, позволяющий не только наблюдать в цифровом виде все параметры сети, батареи и нагрузки, но и использовать обширный набор настроек для оптимизации эффективности работы ИБП в режиме bypass или режиме свободной генерации. Для работы с ПО источник может подключаться к компьютеру через порт RS-232 или по шине USB.

В ИБП предусмотрена простая технология замены батарей самим пользователем без выключения нагрузки и возможность подключения дополнительных батарей. Нагрузка может быть разбита на две группы для более эффективного расходования энергии батарей. Несмотря на три энергоемких аккумулятора, источник не кажется громоздким и тяжелым.

Гарантийная поддержка осуществляется сетью сервисных центров MAS Elektronik.

NeuHaus Power Line 1000

Этот ИБП фирмы NeuHaus тоже оснащен ЖК-дисплеем и потому весьма удобен в управлении с передней панели. Вот только набор отображаемых параметров и функций управления здесь не так богат, как у Powerware 9120. К недостаткам модели можно отнести отсутствие фильтра для защиты от помех информационной линии локальной сети и невозможность замены батарей самим пользователем (это предусмотрено только в модификации RM для 19-дюймовых стоек). Если первый недостаток легко устраним установкой отдельного фильтрующего устройства, что иногда может оказаться даже более удобным, то второй — явное ущемление удобства эксплуатации изделия. К достоинствам модели следует отнести очень наглядное и полнофункциональное ПО, подробную инструкцию на русском языке и невысокую цену. Сервисная сеть в России охватывает около 30 городов.

MGE Pulsar EXtreme 1000C

Изделие французской фирмы MGE UPS Systems имеет стандартный «башенный» дизайн корпуса, но благодаря спокойному темно-синему цвету выглядит очень благородно. При небольших габаритах и наименьшей из рассмотренных моделей массе ИБП имеет прекрасные потребительские качества: входы RS-232 и USB для управления, возможность легкой замены батарей пользователем (в том числе без отключения нагрузки), возможность подключения дополнительных батарей. Нелишними будут и шесть розеток для подключения нагрузки, две из которых программируются с помощью SolutionPac так, что при отключении нагрузки на одних розетках можно продлить время работы от батарей на других для наиболее важной нагрузки. Несмотря на отсутствие ЖК-дисплея, передняя панель очень информативна и позволяет выполнить множество настроек. Используя автоматическое переключение в режим «обхода» (bypass), можно перевести ИБП в экономичный режим с большим КПД, подобно тому как это делается в Powerware 9120.

К сожалению, недостатки обнаружились и у этого современного и качественного аппарата. ИБП комплектуется весьма скудной инструкцией (к тому же только на английском языке), а ПО несколько перегружено всевозможными настройками (так что без словаря пользователю не обойтись, причем не только английского — иногда встречаются и французские слова).

В настоящее время официальные сервисные центры есть только в Москве и Петербурге, что же касается других городов, то там сервисная сеть пока только формируется на базе партнеров компании «ТВ-Спектр».

APC Smart-UPS 1000

В данной группе источников это единственная модель линейно-интерактивного типа. Разумеется, это вовсе не означает, что в номенклатуре АРС нет сетевых ИБП с двойным преобразованием энергии, просто именно такая модель как вариант более дешевого решения была представлена на тестирование. Кроме того, это дает возможность читателю сравнить по стоимости различные решения.

По техническим характеристикам эта модель близка к лучшим ИБП с двойным преобразованием, однако не следует забывать, что в данном случае в нормальном режиме на выходе вы будете иметь напряжение сети со всеми его минусами, только более стабильное по амплитуде и менее загрязненное высокочастотными помехами.

Линия Smart-UPS включает в себя восемь моделей мощностью от 420 ВА до 5 кВА и еще семь моделей для 19-дюймовой стойки, хотя младшие отличаются от старших весьма существенно. Передняя панель очень информативна и кроме предупреждающих сигналов показывает уровень нагрузки и степень разряда батарей.

Система интеллектуального управления батареями CellGuard обеспечивает ускоренный заряд батарей и продление их жизненного цикла. К данной модели нельзя подключать дополнительные батареи, однако выпускаются модификации с индексом XL, которые обладают именно такой возможностью.

Особо следует отметить прилагаемое ПО PowerChute plus, которое хорошо знакомо нашим пользователям и любимо ими за отработанность, наглядность, простоту установки и освоения новых версий. Главное же достоинство источников АРС — в обширной развитой сети сервисного обслуживания и информационной поддержки.

ИБП для рабочих станций

Invensys Powerware 5119

Источники этой группы (1, 2 и 3 кВА) предназначены для защиты ответственных и мощных сетевых узлов, включающих, например, графическую станцию, или для защиты нескольких рабочих станций. Для этого имеется достаточное число выходных разъемов и возможность установки SNMP-адаптера для удаленного мониторинга энергоснабжения. В испытаниях аппарат продемонстрировал наилучшие характеристики (достаточно посмотреть на графики стабилизации и перехода питания от батареи), что позволило ему опередить даже такого серьезного конкурента, как АРС Back-UPS Pro.

Потребительские свойства оказались также на высоте. В частности, порадовала индикация на передней панели, которая помимо основных параметров позволяет отслеживать уровень заряда батарей, степень нагрузки и режимы стабилизации. Модели мощностью 2 кВА и выше обладают возможностью подключения дополнительных батарей.

Invensys Powerware 5115

Источники этой серии мощностью от 500 ВА до 1,4 кВА — это своего рода «младшие братья» предыдущей группы Powerware 5119 и предназначены, соответственно, для питания менее мощных сетевых узлов или отдельных рабочих станций. У этих ИБП отсутствует гнездо SNMP, а число шагов стабилизации уменьшено до двух. Передняя панель содержит стандартный минимальный набор индикаторов: «от сети», «от батареи», «перегрузка», «неисправность батарей». По остальным характеристикам данные устройства почти ни в чем не уступают моделям из старшей группы, зато цена существенно отличается в меньшую сторону.

APC Back-UPS Pro 650

Модель, предлагаемая производителем для защиты рабочих станций, имеет как маломощные модификации (от 280 до 650 ВА), так и более мощные (1000 и 1400 ВА с шестью выходными разъемами), способные защитить до трех рабочих станций. Как и в моделях серии Smart-UPS, здесь тоже применяется система управления батареей CellGuard, позволяющая продлить срок ее службы, используется трехступенчатая стабилизация, а переход на питание от батареи выполняется очень гладко, без какого-либо последействия даже в первый период после перехода. Одним словом, технические характеристики находятся на высоком уровне. Пользователь может самостоятельно заменять батареи в «горячем» режиме, дополнительные удобства предоставляет фильтр для факсовых и модемных каналов связи, заслуживает добрых слов подробная инструкция. Передняя панель содержит минимально необходимый набор индикаторов: «сеть», «батарея», «перегрузка» и «неисправность батареи». Небольшой недостаток устройства — малое время задержки при выключении аппарата от кнопки, из-за чего можно случайно отключить ИБП и потерять информацию.

NeuHaus

Smart Line 1000EX

Данная модель фирмы NeuHaus оптимальным образом приспособлена для поддержки двух-трех рабочих станций. Шесть выходных разъемов, фильтр локальной сети и возможность подключения дополнительных батарей обеспечивают достаточную гибкость и масштабируемость. Передняя панель весьма информативна и помимо стандартных сигналов указывает уровень нагрузки, степень заряда батарей, режим стабилизации. К достоинствам следует отнести и весьма низкую цену. При исследовании режима переключения на батарею было отмечено заметное искажение выходного сигнала в течение первых двух периодов после коммутации. В качестве недостатка следует отметить, что в данной модели производитель не предоставляет пользователю права самостоятельно заменять батареи.

MGE Pulsar ellipse premium 500

Этот ИБП привлекает взгляд своим изяществом, и поэтому не хочется, как обычно, прятать источник под стол, его можно использовать как подставку или просто поставить рядом с монитором. Кроме того, конструкция позволяет на специальных креплениях поместить его в 19-дюймовую стойку. Выпускаются модификации не только с розетками IEC-320, но и со стандартными евророзетками DIN. Доступны разновидности на четыре номинала мощности: 500, 650, 800 и 1200 ВА. Начиная с модели на 650 ВА, с помощью прилагаемого ПО SolutionPac реализуется функция PowerShare, позволяющая программировать розетки по отключению, т. е. при отключении нагрузки на одних розетках продлевается время работы от батарей на других. ИБП удобен в эксплуатации, хотя индикация на передней панели малоинформативна. По техническим характеристикам модель несколько уступает другим аппаратам данной группы. К сожалению, в комплект поставки не входит описание на русском языке, а инструкция на английском не отличается подробностью (нет сведений о ряде важных технических характеристик). Официальные сервисные центры пока имеются только в Москве и Петербурге. Привлекательной стороной изделия является весьма умеренная цена.

Chloride Cool Power 1600

Модель фирмы Chloride имеет строгий дизайн стандартной «башни» и небольшие для такой мощности габариты. Передняя панель не слишком информативна, хотя помимо сигналов «сеть», «батарея» и «неисправность» отображает и уровень заряда батарей. Это единственная в данном обзоре модель, не имеющая кнопки включения. Источник включается автоматически, если к нему подключена нагрузка и подано напряжение сети. Для «холодного» старта и включения теста служит расположенная сзади маленькая кнопка.

Модель продемонстрировала хорошие технические характеристики, однако на общий балл существенно повлияло отсутствие возможности замены батарей пользователем.

Программное обеспечение MopUPS обладает достаточной полнотой, обеспечивает все необходимые сетевые функции, полностью русифицировано, однако не очень наглядно и не имеет функции построения графиков напряжений. Стоит отметить подробное руководство пользователя на русском языке. ИБП выпускается в модификациях на 600, 900, 1200 и 1600 ВА.

ИБП для домашних ПК

APC Back-UPS AVR 500

Этот источник сразу производит приятное впечатление своим внешним видом благодаря малым габаритам и тонкому, изящному корпусу. В данной группе у этого устройства оказались одни из лучших технических характеристик. Благодаря функции Fast Battery Recharge на зарядку источника требуется меньше времени, чем в других ИБП. На передней панели расположены четыре индикатора: «сеть», «батарея», «перегрузка» и «неисправность батареи». Кнопка «Вкл./выкл.» слегка утоплена, дабы исключить случайное выключение. Это единственный в данном обзоре источник, в комплект которого не входит ПО. Программу PowerChute plus можно приобрести отдельно примерно за 50 долл.

NeuHaus Smart Line 450

Изделие фирмы NeuHaus продемонстрировало отличную работу схемы стабилизации, да и другие показатели были на высоте. Передняя панель содержит стандартный набор индикаторов, а помимо двух выходных разъемов имеется фильтр телефонной линии связи или линии локальной сети. В комплект поставки аппарата входит очень удобное ПО UPSilon 2000 и подробная инструкция на русском языке, откуда можно почерпнуть подробную информацию о работе источника и нагрузки. К достоинствам ИБП следует отнести невысокую цену и достаточно широкую сеть сервисной поддержки.

MGE Pulsar ellipse 650

Этот ИБП фирмы MGE в темно-синем корпусе отличается стильным дизайном и отличными возможностями подключения. Покупатель может выбрать вариант с разъемами IEC-320 или с евророзетками DIN, а по управлению — с RS-232 или с USB. Также имеется фильтр с выходами RJ-45/RJ-11. Модель выпускается в пяти модификациях на 300, 500, 650, 800 и 1200 ВА. ИБП можно устанавливать вертикально или горизонтально под монитор, а также с помощью специальных креплений в 19-дюймовую стойку. Источник относится к резервному типу (off-line), поэтому по техническим характеристикам он уступает многим из конкурентов, однако такой важный показатель, как время автономной работы, у него оказался наилучшим. К сожалению, руководство пользователя (только на английском языке) чересчур краткое, а цена устройства представляется несколько завышенной.

Invensys Powerware 3110

Еще одна модель резервного типа с богатыми возможностями подключения. Дизайн корпуса позволяет не только расположить источник на столе, но и укрепить его на стене в виде щита с розетками. Модель примечательна большим числом розеток: четыре с поддержкой от батареи и 2 — с защитой от выбросов напряжения. В комплект входит удобное программное обеспечение и подробное руководство для пользователя. Источник может быть полезен там, где напряжение в сети не имеет существенных регулярных отклонений от номинала.

Eline Power (ELP) 595VA Plus

Источникам марки Eline тяжело конкурировать с моделями именитых производителей. Впрочем, этого и не требуется, иначе может опустеть сектор дешевых и очень дешевых моделей, обладающих минимумом необходимых функций. Далеко не все пользователи готовы и хотят дополнительно «оплачивать» чистую синусоиду, ускоренный заряд батарей, контроль частоты или изящный дизайн. Многим вполне достаточно того, чтобы при работе над документом ИБП предупредил о пропадании напряжения и предоставил достаточно времени для корректного выхода из приложения и ОС. В отставании данного ИБП от лучших моделей по техническим характеристикам легко убедиться по результатам, приведенным в таблице. Что же касается потребительских свойств, то здесь следует отметить отсутствие такой полезной функции, как «холодный» старт, и наличие всего одного разъема для подключения нагрузки. Гарантия предоставляется на один год, но ведь и цена — всего-то 90 долл.

Eline Power (ELP) 570VA Smart

Эта модель внешне очень похожа на предыдущую. Та же почти кубическая форма корпуса, единственный выход для подключения нагрузки, та же батарея.

Однако технические характеристики здесь заметно отличаются в лучшую сторону. Модель имеет больший КПД и контроль частоты сети в нормальном диапазоне 47—53,7 Гц. А вот диапазон допустимого входного напряжения у нее почему-то оказался у'же. Следует отметить, что во всех трех моделях Eline стабилизация сетевого напряжения работает только вверх, т. е. повышает пониженное напряжение сети, а на повышенное напряжение никак не реагирует. Неотъемлемым приложением всех моделей Eline является пакет UPS Smart Dry Contact, предоставляющий минимальный набор функций: предупреждение о переходе на питание от батареи, завершение работы ПК и регистрация событий в журнале. Практически отсутствуют какие-либо возможности по конфигурированию работы ИБП и информация о состоянии сети или источника.

При сопоставлении возможностей цена источника представляется несколько завышенной.

Eline Power (ELP) 350VA

Это самый дешевый источник Eline (всего 45 долл.), но и мощность у него настолько мала, что ее явно не хватит для питания современного компьютера даже с 15-дюймовым монитором. Если же вы все-таки найдете применение этому ИБП, то убедитесь в наличии у продавца запасных батарей и поинтересуйтесь порядком их замены, поскольку самостоятельная замена батареи пользователем в данной модели не предусмотрена. Помимо двух разъемов для подключения нагрузки ИБП оснащен фильтром телефонной линии или локальной сети с соответствующими входами.


Когда гаснет свет и мало места

Помимо привычных внешних ИБП существуют, хотя и редко встречаются, источники, помещаемые внутрь корпуса компьютера. Один из них — Powercard 420EU/PCI фирмы Guardian On Board ценой 125 долл., вся схема управления которого выполнена на PCI-плате размером 130x25x215 мм (масса 550 г). Отдельная никель-кадмиевая батарея габаритами 97x29x167 мм и массой 850 г крепится на «липучках» к внутренней поверхности днища корпуса ПК. Этот ИБП относится к резервному типу и имеет мощность 420 ВА/250 Вт, КПД равен 88% при 80%-ной нагрузке. Окно входных напряжений небольшое — 198—250 В, а на выходе при работе от батареи формируется напряжение 230 В +5% ступенчатой формы.

Время переключения на батарею не превышает 4 мс. Батарея защищена от глубокого разряда, рассчитана на 500 циклов заряд/разряд и имеет жизненный цикл 3—5 лет. Время заряда до 80% составляет около 10 ч. Согласно документации, при работе устройство повышает температуру внутри ПК всего на 2o.

К монтажной скобе платы подсоединяется кабель питания с разветвителем на три выхода IEC-320 для подключения нагрузки. Здесь же находится вход-выход RJ-11 для защиты телефонной линии (факс, модем) от помех и выбросов напряжения, а также разъем для подключения платы к порту RS-232 компьютера. Индикаторы работы ИБП расположены на внутреннем торце платы и при закрытом корпусе ПК не видны, поэтому единственное средство мониторинга — входящая в комплект поставки программа PowerMon II. С ее помощью можно указать интервал времени, спустя который нужно завершить работу ПК после пропадания напряжения в сети, получить информацию о состоянии источника и батареи, а также вести журнал событий. В целом ПО не очень информативно, и чтобы не ошибиться с временны'ми интервалами и возможностью батареи поддерживать нагрузку, поначалу придется действовать методом проб и ошибок. Наши испытания показали, что ИБП вполне способен поддерживать работу ПК на процессоре Pentium III с 17-дюймовым монитором около 5 мин.

Способ крепления батареи — на «липучках» — оригинален, но вряд ли претендует на надежность. Поэтому если после установки ИБП компьютер планируется транспортировать, то делать это нужно весьма осторожно, иначе в случае отрыва батареи последствия для других внутренних компонентов могут быть самыми плачевными. Более надежной была бы установка батареи в свободный 5-дюймовый отсек для дисководов, но это наверняка сузило бы область применения изделия. Впрочем, для большинства российских пользователей замена «липучек» крепежной скобой вряд ли вызовет серьезные проблемы.


Типы ИБП

Внастоящее время используются три типа схем ИБП: резервные (off-line, standby), линейно-интерактивные (line-interactive) и с двойным преобразованием энергии (on-line).

Резервные ИБП — наиболее простые и, следовательно, дешевые источники, построенные так, что в нормальном режиме нагрузка подключена непосредственно к электросети, а при сбоях в сети переключается на питание от батарей. Длительность переходного процесса при переключении во многом зависит от вида нагрузки и для большинства современных ИБП при нагрузке «компьютер + монитор» составляет в среднем 4—5 мс, что заведомо не должно привести к каким-либо сбоям в работе ПК. Такие источники обладают высоким КПД, поскольку практически не выполняют каких-либо преобразований входного напряжения, но вместе с тем они интенсивно расходуют батареи, так как задействуют их при любых неполадках в электросети.

Линейно-интерактивные ИБП похожи по схеме выполнения на резервные ИБП, они тоже имеют коммутирующий элемент и у них такое же время переключения на батарею и обратно. Важным элементом ИБП этого типа является стабилизирующий автотрансформатор с переключаемыми обмотками, благодаря чему источник справляется с более широким диапазоном пониженного и повышенного напряжения без перехода на батареи, что увеличивает срок их службы.

Такие ИБП выгодно использовать при очень нестабильной электросети, что характерно для многих регионов России.

ИБП с двойным преобразованием генерируют собственное, стабильное по амплитуде и частоте синусоидальное напряжение. Напряжение от сети выпрямляется и питает выходной инвертор, а часть энергии расходуется на заряд батарей. При пропадании входного напряжения выходной инвертор запитывается от батарей с нулевым временем переключения. Таким образом, параметры выходного напряжения формируются только самой схемой ИБП и никак не зависят от параметров входного напряжения. Источники с двойным преобразованием позволяют полностью исключить амплитудные и частотные искажения при работе в слабых и нестабильных сетях. Кроме того, они защищают внешнюю сеть от помех, создаваемых нагрузкой, а саму нагрузку защищают от несанкционированного доступа со стороны внешней сети.

Среди недостатков этих ИБП следует назвать меньший, чем у других схем, КПД из-за двойного преобразования энергии, более высокую сложность, а следовательно, и цену устройства. ИБП этого типа используют там, где предъявляются высокие требования к качеству электропитания (серверы сети, медицинское оборудование, схемы управления важными технологическими процессами), а также в случае слабых и нестабильных электросетей, например при питании от дизель-генератора. ИБП с двойным преобразованием имеют режим обхода основной схемы (bypass), включающийся автоматически при существенной перегрузке или в случае неисправности самого ИБП, что предохраняет нагрузку не только от неполадок в сети, но и от выхода из строя основных узлов ИБП. Вручную этот режим может быть включен, например, для замены батарей в «горячем» режиме.

Батареи

Аккумуляторные батареи являются наиболее капризным и скоропортящимся элементом ИБП. По данным производителей, жизненный цикл свинцово-кислотных батарей, используемых в большинстве ИБП, составляет 3—6 лет. Такая неопределенность в цифрах объясняется сильной зависимостью срока жизни батарей от условий эксплуатации. Немалое влияние оказывает температура внутри батареи и напряжение подзаряда, незначительное отклонение которого от оптимального приводит к ускоренной коррозии решеток и расходу электролита. Сам аккумулятор должен постоянно находиться под напряжением подзаряда. Очень опасен глубокий разряд батарей и перезаряд. Поэтому производители ИБП прилагают большие усилия для оптимизации режимов эксплуатации батарей. Почти все современные ИБП с двойным преобразованием оснащаются микропроцессорами, обеспечивающими температурно-компенсированный заряд батарей, их автоматическое тестирование, контроль циклов заряд/разряд, регулирование напряжения окончания заряда в зависимости от длительности разряда, расчет времени автономной работы с учетом реальных условий. Кроме того, в ряде источников предусмотрена функция предупреждения о приближающейся «смерти» батарей. В моделях ведущих производителей предусмотрен режим ускоренного заряда. Так, в некоторых ИБП фирмы IMV 90%-ный заряд может быть достигнут за рекордно короткое время в 1—2 ч. Подобная интеллектуальная поддержка режимов эксплуатации батарей приводит к продлению их жизненного цикла на 50%.

Свинцово-кислотные аккумуляторы получили широкое распространение благодаря своей надежности при невысокой цене. Никель-кадмиевые батареи в 3—5 раз дороже свинцово-кислотных, но зато более энергоемки и могут работать в широком температурном диапазоне. Однако они обладают эффектом «памяти» уровня заряда, что негативно влияет на время автономной работы. Литиево-ионные батареи имеют хорошие энергетические характеристики и малые габариты, но они дорогие и потому используются преимущественно в ноутбуках. Существуют также железоникелевые, свинцово-цинковые и другие типы аккумуляторов.

Из новых технологий нужно упомянуть воздушно-цинковые и протон-полимерные электрохимические батареи. Последние обладают энергоемкостью, в 20 раз большей, чем свинцово-кислотные, и у них есть перспективы на использование в ИБП ближайшего будущего.

Программная поддержка

Программное обеспечение ИБП предназначено для конфигурирования, оперативного мониторинга состояния системы питания, корректного выхода из приложений, с которыми работал пользователь, и автоматического завершения работы ОС в случае длительного отсутствия напряжения. Кроме того, большинство программных продуктов, предназначенных для совместной работы с ИБП, ведут протокол событий, связанных с работой ИБП (включение/выключение, переход на питание от батареи и обратно, результаты тестирования и т. д.). Многие программы позволяют вывести на экран график входного и выходного напряжения за период любой заданной длительности, что существенно облегчает анализ качества электроснабжения. Часто встречается и такая функция, как возможность задания расписания автоматического включения и выключения ИБП или проведения автотестирования.

Для автономно работающего ПК набор основных функций, требующихся от программы, не так уж велик. Главное, чтобы помимо параметров сети можно было всегда проконтролировать ресурс батареи (т. е. оставшееся время автономной работы при пропадании в сети напряжения, степень заряда при зарядке батареи и потенциальную энергоемкость для контроля степени устаревания батареи) и процент подключенной нагрузки от максимально допустимой. Кроме того, программа должна успевать корректно закрывать приложения и ОС.

К ПО, работающему с ИБП для серверов или узлов компьютерной сети, предъявляются дополнительные требования:

  • рассылка предупредительных сообщений пользователям ЛВС;
  • дистанционное уведомление администратора ЛВС о проблемах в электроснабжении на пейджер, сотовый телефон или через Интернет;
  • упорядоченная «свертка» сервера в критической ситуации с предварительным исполнением командных файлов, созданных пользователями рабочих станций.

Для реализации этих функций в сетевых ИБП имеется специальное гнездо для установки SNMP-адаптера.

SNMP-адаптер предназначен для непосредственного подключения ИБП к локальной сети в качестве самостоятельного сетевого узла со своим уникальным IP-адресом, доступ к которому открыт с любой станции сети. Адаптер транслирует ИБП передаваемые по сети команды управления и, наоборот, передает информацию от него по протоколу SNMP клиентам сети.

SNMP/HTTP-адаптер благодаря встроенному HTTP-серверу позволяет просматривать информацию о состоянии ИБП через Интернет с помощью любого HTTP-браузера.

Из рассмотренных нами продуктов программной поддержки ИБП самое благоприятное впечатление произвели UPSilon 2000 для источников фирмы NeuHaus и PowerChute plus для АРС. Оба продукта обладают широким набором функций по конфигурированию и мониторингу и всеми перечисленными выше сетевыми функциями. Так, UPSilon 2000 отличается высокой наглядностью и удобством конфигурирования параметров работы источника, а PowerChute — отработанностью интерфейса и удобством эксплуатации. Еще три продукта — LanSafe III/FailSafe III для источников Powerware, SolutionPac для MGE и PowerFLAG для IMV — также удовлетворяют всем современным требованиям программной поддержки ИБП и имеют в арсенале почти такой же набор функций, что и первые два. Однако LanSafe III/FailSafe III чуть менее информативна и удобна в эксплуатации. PowerFLAG очень наглядна, но несколько отстает по номенклатуре настроек, а SolutionPac, наоборот, ими перегружена и производит впечатление запутанной и сложной, особенно если учесть, что в английском варианте встречаются еще и французские слова. Впрочем, удобство работы с тем или иным ПО во многом дело привычки.

«Холодный» старт

В соответствии с законом Мэрфи напряжение в сети обычно пропадает в самый неподходящий момент, именно тогда, когда вам срочно требуется отправить факс, получить почту, напечатать письмо или найти адрес в базе данных. В этом случае выручит чрезвычайно полезная функция «холодный» старт, реализованная почти во всех современных ИБП. Достаточно нажать кнопку включения — и ваша домашняя электростанция в течение 10—15 мин (в зависимости от мощности батарей и нагрузки) обеспечит электроэнергией компьютер, факс или другое необходимое оборудование.


Немного статистики

По данным отчета корпорации Venture Development, занимающейся статистическими исследованиями, европейский рынок ИБП оценивается примерно в 2 млрд. долл. в год. Основными потребителями среди европейских стран являются Германия и Великобритания (вместе с Ирландией), на долю которых приходится примерно по 18%. Следом идут Франция — 13,8%, Италия — 12,5%, Восточная Европа (Россия, Чехия, Словакия, Венгрия, Польша) — 12,5%. Причем рынок Восточной Европы оценивается как наиболее перспективный в силу активного внедрения информационных технологий, средств телекоммуникаций, а также низкого качества сетей питания.

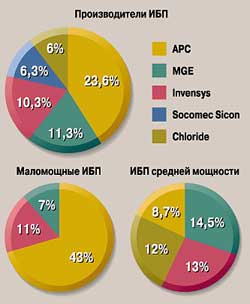

Среди производителей ведущую позицию занимает АРС (23,6%), следом идут MGE (11,3%), Invensys (10,3%), Socomec Sicon (6,3%), Chloride (6%). Эти цифры учитывают все ИБП мощностью от 0,3 до 500 кВА и более. В группе маломощных источников (до 3 кВА) лидеры распределились следующим образом: АРС (43%), Invensys (11%) и MGE (7%). Интересно сравнить эти цифры с данными, например, по группе источников средней мощности (от 5 до 50 кВА): MGE (14,5%), Invensys (13%), Chloride (12%), APC (8,7%). Налицо явная специализация фирм-производителей на выпуске источников той или иной мощности.

Мировое и, в частности, европейское лидерство АРС тем не менее не безусловно в некоторых странах Европы. Так, во Франции бесспорное преимущество (почти 40%) принадлежит фирме MGE. Она же лидирует и в Испании с Португалией (17%). Invensys опережает всех в Скандинавии, владея 45% рынка. В Восточной Европе тройка лидеров такова: АРС (40%), Invensys (17%) и Chloride (8%).

В количественном выражении структура рынка ИБП в Европе выглядит следующим образом:


Методика тестирования

Процедура тестирования состояла из двух этапов:
  • измерение технических характеристик ИБП силами и средствами аккредитованной Испытательной лаборатории электротехнических изделий под руководством Ю.Н. Сергиевского;
  • экспертная оценка потребительских качеств ИБП, в которой принимали участие сотрудники Тестового центра журнала «Мир ПК».

Обратите внимание, что наборы оцениваемых параметров для трех категорий рассматриваемых источников различны и по составу, и по весовым коэффициентам. Это объясняется как разным принципом построения самих источников, так и отличиями в их назначении. Например, функциональность ПО имеет более важное значение для сетевых ИБП, нежели для домашних. Так же, впрочем, как и возможность подключения дополнительных батарей или замена батарей без отключения нагрузки. Что же касается измеряемых параметров, то их интерпретация зависела от схемы, по которой выполнен источник.

Время перехода на батарею измерялось только для ИБП резервного и линейно-интерактивного типов. Как показали тесты, у всех моделей это время мало отличается от заявленного в документации и составляет 4-5 мс, что существенно меньше не только критического, но и допустимого нормами значения, и никак не может повлиять на работу ПК. Поэтому всем источникам по этому параметру был присвоен один и тот же балл. Гораздо интереснее выглядит сравнение не длительности, а вида переходного процесса. Не оценивая его в баллах, мы все же решили привести здесь для примера некоторые наиболее характерные осциллограммы выходного сигнала в момент переключения на питание от батареи («А» и «Б» — лучшие, «В» и «Г» — худшие).

Окно входных напряжений указывает границы, за которыми происходит переход на питание от батарей. Чем шире это окно, тем лучше, так как реже будет происходить переход на батарею и соответственно растрачиваться ее ресурс.

Диапазон частот также указывает границы, за которыми нагрузка переключается на питание от батареи. Отклонение частоты от нормы приводит не только к неэкономичному режиму работы нагрузки, но может вызвать даже зависание компьютера. Поэтому при выборе резервных и линейно-интерактивных ИБП, в нормальном режиме транслирующих сигнал электросети без стабилизации частоты, предпочтительнее модели с достаточно узким диапазоном. Для ИБП с двойным преобразованием, вырабатывающих собственный сигнал стабилизированной частоты, имеет место обратная картина: при более широком диапазоне реже задействуется батарея.

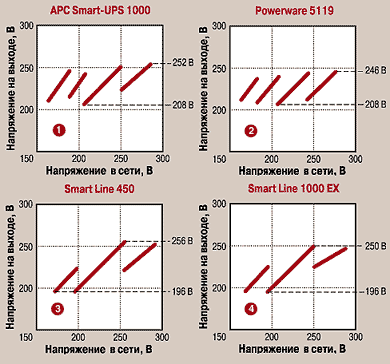

Стабилизация выходного напряжения при работе от сети позволяет расширить окно входных напряжений, не приводя при этом к тяжелым режимам работы источника питания самой нагрузки. При этом стабилизация может выполняться как в две, так и (более плавно) в три ступени. Качество стабилизации разных ИБП хорошо видно на приведенных графиках для нескольких моделей («1» и «2» — лучшие, «3» и «4» — худшие).
