Сможет ли оператор запустить новые услуги в действующей транспортной сети, справится ли она с передачей высокоскоростного трафика мультимедийных данных?

Проблемы, волнующие операторов

С переходом к технологии UMTS полоса пропускания прямого и обратного каналов передачи трафика значительно увеличивается.

Очевидны и изменения структуры передаваемого трафика. До сих пор в мобильных сетях превалирует голосовой трафик, но при переходе к 3G роль услуг передачи данных возрастет, и существенно увеличится их вклад в общий объем трафика. В определенный момент IP-трафик станет преобладающим, особенно с учетом всеобщей миграции голоса от канальной к пакетной коммутации.

Мгновенные отказ от традиционных технологий и переход к IP невозможны, а потому транспортная среда оператора мобильной связи должна обеспечивать постепенную миграцию. Возможность передачи трафика по традиционным протоколам (TDM, ATM и FR) через IP-сеть с помощью технологии PWE3 (Pseudo Wire Emulation End-to-End) делает IP-среду универсальной с точки зрения поддержки услуг второго и третьего поколений.

В общем случае в транспортной сети мобильного оператора можно выделить два основных сегмента: магистральная транспортная сеть и сеть радиодоступа (RAN). Принципы построения магистральной сети мобильного оператора имеют свои особенности, но в целом совпадают с принципами построения других магистральных сетей.

Ситуация с развитием транспортных сетей RAN — иная. В сетях второго поколения для подключения базовых станций и контроллеров операторы используют мобильные низкоскоростные TDM-каналы. Изначально они были вынуждены арендовать большинство каналов у операторов фиксированной и дальней связи, но сейчас ситуация улучшается. Многие сотовые компании имеют собственную оптическую инфраструктуру SDH/PDH, радиорелейное оборудование и сокращают количество арендуемых каналов. Как следствие, уменьшаются операционные расходы на содержание сети. При этом мало кто из операторов думает о технологии IP как о возможном пути решения проблем, связанных с расширением транспортной сети RAN, но именно построение IP-RAN позволяет решить многие проблемы модернизации уровня доступа.

Как уже отмечалось, новые услуги требуют расширения полосы пропускания. Если ранее емкости выделенного канала 2 Мбит/c (E1) было достаточно для передачи трафика от базовой станции к контроллеру, то БС 3G требуют уже четырех каналов E1. В ближайшем будущем базовым станциям понадобится полоса пропускания 14,4 Мбит/c, и это — не предел. Для подключения одной БС потребуется целый «пучок» каналов E1, что неудобно и имеет ряд ограничений.

Использование IP в качестве транспортной среды позволяет без труда получить полосу пропускания 100 или 1 тыс. Мбит/с, что многократно превышает емкость каналов E1.

Типовые сценарии построения IP-RAN

В зависимости от типов используемого оборудования и характеристик транспортных сетей варианты построения IP-RAN различаются. Мы последовательно рассмотрим разные сценарии.

Первый сценарий типичен для всех операторов второго поколения, планирующих переход к 3G: это передача трафика БС 2G по каналам Ethernet. Традиционно базовые станции мобильного оператора второго поколения подключаются к контроллерам через каналы TDM, по которым передаются как голосовые пакеты, так и сигнальный трафик, а также не менее важный синхросигнал для согласования работы всех БС и контроллеров. Преимущество TDM перед Ethernet в сетях мобильной связи состояло в том, что последние не могли синхронизировать работу оборудования. Однако с развитием IP-технологий проблема была решена. Сейчас доступны несколько технологий, позволяющих решить проблему передачи синхросигнала через IP-сеть, например технологии адаптивного восстановления синхросигнала, синхронный Ethernet и др. Следовательно, рассматриваемый сценарий создания сети IP-RAN можно полностью реализовать на базе Ethernet.

Второй сценарий тоже характерен для сетей второго поколения, где большую часть трафика составляет голосовая информация. При разговоре двух человек один из них, как правило, говорит, а второй слушает, поэтому при использовании TDM-технологий каналы минимум наполовину загружаются неинформативным трафиком, то есть тишиной. Все неинформативные пакеты могут быть выявлены на устройствах доступа в IP-сеть и отброшены за ненадобностью. Перед отправкой в сеть информативные пакеты можно оптимизировать на устройстве доступа по принципу, схожему с архивацией файлов. Все это позволяет существенно сократить объемы трафика, передаваемого от базовой станции, и потребность в полосе пропускания, уменьшить объемы передаваемой информации и операционные расходы на содержание транспортной сети.

Третий сценарий характерен при наличии базовых станций с поддержкой технологии ATM. В этом случае устройства доступа должны поддерживать стандарт ATM IMA для подключения базовых станций и технологию PWE3 для организации виртуальных ATM-каналов через IP-сеть. По способам организации виртуальных каналов и передаче синхросигнала третий сценарий аналогичен первому.

Четвертый сценарий типичен для европейских мобильных операторов, которые раньше опирались на хорошо развитые транспортные сети ATM и не могли одномоментно отказаться от их дальнейшего использования. В европейских сетях 3G наблюдается разделение трафика по разным средам передачи. Так, голосовой трафик и синхросигнал по традиции передаются через ATM-сеть, гарантирующую высокое качество обслуживания. А дополнительный трафик услуг, не критичных к качеству обслуживания, пересылается по новой транспортной IP-инфраструктуре. Это вовсе не означает, что европейские компании не доверяют IP-технологиям передачу ключевого трафика, а лишь свидетельствует о том, что они пытаются максимально разгрузить сеть при минимуме дополнительных вложений. В качестве IP-каналов доступа могут использоваться каналы Ethernet, а также медные DSL-линии, что позволяет существенно сократить расходы на построение IP-RAN.

Пятый сценарий применяется при развертывании БС нового поколения на базе IP. Такие базовые станции могут использовать объединенный групповой канал, состоящий из нескольких потоков E1. В этом случае при подключении нескольких БС через радиорелейные или проводные каналы к одному устройству доступа рациональным решением является терминация сессий Multilink PPP на устройстве доступа и агрегация IP-трафика в единый поток. Определение трафика от каждой базовой станции выполняется в соответствии с ее IP-адресом.

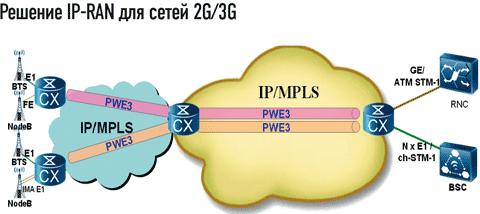

Последний, шестой, сценарий продиктован переходом операторов на сети третьего поколения. Этот процесс не будет мгновенным, а динамика спроса на новые услуги с трудом поддается прогнозированию. Операторы продолжают получать высокие доходы от сетей 2G и не собираются их сворачивать, поэтому на одной площадке не исключена работа БС второго и третьего поколений. В данном случае устройство доступа должно принимать от базовых станций трафик разных типов (IP, TDM, ATM) и обеспечивать его передачу по виртуальным IP-каналам. Синхросигнал также передается через IP-сеть.

Большинство сложностей построения RAN на базе IP вызвано необходимостью в «подгонке» возможностей пакетной технологии под требования мобильного оборудования, изначально работавшего с протоколами TDM и ATM. Однако новые технологии IP, такие как PWE3 или передача синхросигнала по IP-каналам, позволяют операторам строить универсальные мультисервисные транспортные сети для предоставления услуг 2G и 3G, развития дополнительных сервисов.

Отметим, что компания Huawei первая предложила рынку базовые станции, подключаемые к сети IP, с поддержкой технологий Ethernet и TDM-over-IP. При этом заказчикам предоставляются не отдельные сетевые элементы, а комплексные решения IP-RAN. Не ограничиваясь новыми базовыми станциями, Huawei выпустила целую линейку оборудования серии CX с поддержкой технологий передачи трафика TDM, ATM, IP поверх MPLS и реализовала передачу синхросигнала через IP. Высокая плотность портов E1, IMA E1, FE позволяет подключать к одному устройству CX базовые станции второго и третьего поколения. Для повышения надежности решения IP-RAN на уровне доступа реализованы технологии надежных кольцевых структур RPR и RRPP. В том случае, когда построение колец доступа невозможно, устройства CX обеспечивают построение сети древовидной топологии на основе протоколов STP и RSTP.

Алексей Гордиенко (agordienko@huawei.com) — менеджер по оборудованию передачи данных компании Huawei
