Расположившись на самом краю спектра частот, используемых в сотовой связи, сети CDMA-450 получили определенную фору перед конкурирующими технологиями. Однако их рыночный путь вовсе не усыпан розами

Само появление стандарта CDMA-450 (а точнее, IMT-MC-450) стало ответом на потребность в цифровизации аналоговых сетей сотовой связи, работавших в разных странах в диапазоне 450 МГц. В России они были представлены фрагментами федеральной сотовой сети «СОТЕЛ» (стандарт NMT-450), но в мире существовали и другие их разновидности, например C-450.

Одно время появилась надежда, что сети старых стандартов будут переведены на технологию GSM. О решимости реализовать эту идею недвусмысленно заявили в совместном пресс-релизе, опубликованном в апреле 1999 года, Ericsson и Nokia. Незадолго до этого ETSI принял соответствующую спецификацию к рассмотрению в качестве проекта будущего стандарта, который должен был стать частью GSM-99. Примерно через год после описываемых событий автору довелось присутствовать на семинаре, организованном Ericsson для российских операторов сетей NMT-450. На нем представители фирмы рисовали радужные перспективы перевода аналоговых сетей на технологию GSM.

Тогда предполагалось, что Ericsson и Nokia выпустят оборудование GSM-450 уже в 2001 году, да только сбыться этим планам суждено не было. Эксперты Ericsson подсчитали, что в связи с грядущим переходом к сетям третьего поколения число абонентов сетей GSM-450 в мире вряд ли когда-нибудь превысит 8 млн (менее 1% суммарной абонентской базы), а следовательно, игра не стоит свеч. Многочисленные операторы, владевшие частотами в диапазоне 450 МГц (только в нашей стране их насчитывалось около 60), едва не остались брошенными на произвол судьбы. Однако свято место пусто не бывает, и демарш Ericsson довольно быстро обратила в свою пользу корпорация Lucent, предложившая собственное решение проблемы.

Две большие и четыре маленькие разницы

Опасения по поводу грядущего рано или поздно торжества сетей 3G, конечно же, были справедливыми. Но ведь никто не мешал предложить операторам 450-МГц сетей миграцию не к дряхлеющему стандарту GSM, а к технологии, открывающей прямой путь к сетям третьего поколения. Эту идею и реализовала Lucent, а вслед за ней — несколько других производителей. Ставка была сделана на технологию множественного доступа с кодовым разделением каналов (CDMA), на которой базируются все основные технологии 3G.

Не будем заниматься разбором стандарта IMT-MC, или cdma2000, используемого в сетях CDMA-450, но отметим ряд особенностей, которые выгодно отличают такие сети от сетей сотовой связи других типов.

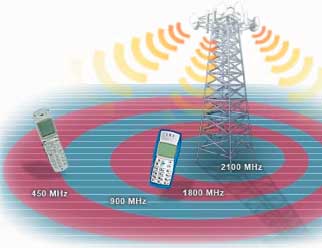

Качественное сравнение радиуса действия базовых станций для различных частотных диапазонов

Работа на относительно низких частотах (по сравнению с диапазонами 900, 1800/1900 и 2100 МГц) обеспечивает значительно больший радиус действия базовых станций (см. рисунок). Возможность повторного использования частотных каналов приводит к тому, что абонентская емкость сетей CDMA-450 в 10-20 раз больше, чем в аналоговых системах, и в 3-6 раз больше, чем в других цифровых системах сотовой связи. Благодаря кодовому разделению каналов достигаются высокая помехоустойчивость связи и защита от несанкционированного доступа. Значительная надежность связи сохраняется и при передвижении абонента — за счет «мягкого» хэндовера при его перемещении между сотами (в отличие от «жесткого» хэндовера в сетях GSM, который состоит в разрыве и моментальном восстановлении соединения). Следует упомянуть и отсутствие эха, характерного для ряда других систем сотовой связи, большее время работы телефонов без подзарядки (благодаря меньшей излучаемой мощности) и, как следствие, меньшее воздействие электромагнитного излучения на организм человека.

Некоторые из перечисленных качеств сетей CDMA-450 можно отнести и к сетям IMT-MC других частотных диапазонов. Однако значительный радиус действия базовых станций и низкая излучаемая мощность — уникальные свойства именно оборудования CDMA-450. А главное достоинство сетей cdma2000, которое в полной мере можно отнести и к диапазону 450 МГц, — это возможность эволюционного движения к 3G.

Как известно, стандарт cdma2000 стал преемником более раннего стандарта на сети с кодовым разделением каналов cdmaOne, известного также как IS-95A (к нему нередко относят и спецификацию IS-95B). Стандарт cdma2000 является составной частью семейства IMT-2000 и первоначально охватывал две фазы развития соответствующих сетей — cdma2000 1x (IS-95C) и cdma2000 3x. Однако еще в апреле 1998 года группа компаний, в состав которой вошли Lucent, Motorola, Nortel, Qualcomm и Samsung, в качестве альтернативы спецификации cdma2000 3x предложила проект стандарта cdma2000 1x EV (1x EVolution). В августе 2001 года он был принят МСЭ как очередная составная часть стандарта для сетей IMT-2000 третьего поколения. Позднее в рамках 1x EV было выделено две фазы — 1x EV-DO (Data Only) и 1x EV-DV (Data and Voice), названия которых говорят сами за себя.

Правда, в последнее время целесообразность постепенного перехода на технологию 1x EV-DV вызывает все большие сомнения. Отдельные операторы продолжают верить в ее перспективность, но в корпорации Lucent, стоявшей у истоков спецификаций 1x EV, сегодня считают, что она потеряла актуальность. Это мнение разделяют и сотрудники Nortel. А Евгений Новиков, старший менеджер департамента продукции регионального отделения Huawei в странах СНГ, уверяет: с появлением технологии All-IP, которая становится все более популярной, необходимость передачи голоса и данных на одной несущей (которую и регламентирует спецификация 1x EV-DV) вообще отпадает. По его словам, в сетях 1x EV-DO с поддержкой All-IP голосовой трафик превратится в одну из разновидностей обычного пакетного трафика. Что же до мультимегабитных скоростей передачи данных, они могут быть достигнуты и вне рамок 1x EV-DV.

Сегодня наращивание пропускной способности по мере эволюционного развития сетей cdma2000 выглядит следующим образом. В начальной версии cdma2000 1x максимальная теоретическая скорость передачи данных предусмотрена на уровне 153,6 Кбит/с, а в стандарте 1x EV-DO этот показатель составляет уже 2,4 Мбит/с (обе величины относятся к прямому каналу). В сетях 1x EV-DV ее предполагалось довести до 4,8 Мбит/с, но в готовящейся к утверждению МСЭ версии 1x EV-DO Rev.A максимальная скорость передачи данных в прямом канале (к абоненту) возросла до 3,1 Мбит/с, а в обратном — до 1,2 Мбит/с.

В коммерческих сетях сотовой связи скорости передачи будут в 2-3 раза меньшими, но и их вполне достаточно для реализации множества новых услуг, которым нет места в сетях 2G. Более того, стандарт IMT-MC-450 предусматривает ряд дополнительных сервисов. К ним относятся возможность абонента самостоятельно решать, принимать поступившее SMS-сообщение или нет, активация сотового телефона через радиоинтерфейс (включая дистанционное присвоение номера и ключа аутентификации), изменение профиля услуг через радиоинтерфейс, инициация передачи данных в любой момент в процессе разговора, поддержка одновременной передачи голосового трафика и факсимильных сообщений по общему каналу и др.

По мнению Lucent, сети стандарта cdma2000 (и диапазон 450 МГц — не исключение) будут эволюционировать именно в направлении к 1x EV-DO Rev. A. И дело здесь — не только в очередном повышении скорости передачи данных, но и в возможности реализовать технологию VoIP в сетях мобильной связи, а также в наличии механизмов QoS. Перевод сетей 1x и 1x EV-DO на стандарт Rev.A будет осуществляться постепенно. По сути дела, операторам достаточно будет реализовать в базовой станции дополнительную несущую и обновить оборудование радиоконтроллера в центре мобильной коммутации.

В узком кругу

Перечисленные особенности стандарта IMT-MC-450 и наличие соответствующих частотных присвоений обусловили неподдельный интерес к сетям нового типа со стороны операторов, когда-то развернувших аналоговые сети в диапазоне 450 МГц. Эту тенденцию уловили и поставщики оборудования, в результате чего Lucent довольно быстро столкнулась с противостоянием не менее именитых конкурентов.

Инфраструктурное оборудование стандарта IMT-2000 для диапазона 450-470 МГц выпускают Ericsson, Huawei, Lucent, Nortel, ZTE, Airvana и Qualcomm. Первые пять компаний весьма активно работают в России. К ним-то мы и обратились с просьбой указать особенности решений, предлагаемых операторам сетей CDMA-450, поделиться своими взглядами на текущее состояние и направления дальнейшего развития этого рыночного сегмента. В отведенное для подготовки данного материала время компании Ericsson и ZTE не отреагировали на наш запрос, но даже сведения от Huawei, Lucent и Nortel позволяют составить представление о предмете.

Huawei. Этот китайский производитель выпускает весь спектр оборудования для сетей CDMA-450, включая средства радиодоступа, устройства сетевой и пакетной коммутации и серверы приложений. Компания предлагает базовые станции S111 (соответствуют спецификации 1x) и S222 (1x EV-DO) с шестью приемопередатчиками (TRX) в стандартной конфигурации. В России большую популярность получили мини-БС iSite, которые оснащаются единственным модулем TRX и отличаются простотой в установке и эксплуатации. К тому же эти устройства на 40% дешевле стандартных базовых станций. Относительно недавно в портфеле Huawei появились программные коммутаторы для сетей cdma2000, которые уже эксплуатируются в реальных сетях.

На сегодняшний день Huawei — единственный производитель инфраструктурных решений для сетей CDMA-450, предлагающий и абонентские терминалы. Как отмечают сотрудники компании, выпуск телефонов нацелен не на получение значительной дополнительной прибыли, а на поддержку основного бизнеса. К серийному выпуску трубок стандарта cdma2000 1x для диапазона 450 МГц в ближайшее время планирует приступить и ZTE, но позиция Huawei в этом отношении уникальна. Более того, Huawei обещает довольно скоро предложить сетевые адаптеры для диапазона 450 МГц в стандарте PCMCIA.

За ближайший год фирма намерена реализовать в своих продуктах поддержку технологии All-IP, функцию прокси-сервера для протокола Mobile IP и обеспечить технические параметры, регламентированные спецификацией 1x EV-DO Rev.A. Переход на стандарт 1x EV-DO осуществляется путем установки в базовую станцию новых плат и обновления ПО на контроллере БС и устройствах обработки пакетного трафика (PDSN). А поскольку сервис высокоскоростной передачи данных обычно востребован лишь определенной категорией абонентов, Huawei реализовала возможность посегментного обновления сети. Благодаря этому оператор может избежать единовременных капиталовложений в модернизацию инфраструктуры, «привязав» свои затраты к динамике спроса на новую услугу. В мире на базе оборудования Huawei работают девять сетей CDMA-450 1x EV-DO, а еще десять зон функционируют в режиме тестовой эксплуатации.

Среди преимуществ своих решений компания называет гибкую ценовую политику, которая достигается за счет использования наряду со стандартными ряда патентованных разработок. Впрочем, это не мешает достижению совместимости с оборудованием других производителей. Фирма сослалась также на огромный опыт внедрения. По данным Евгения Новикова, оборудование CDMA-450 от Huawei эксплуатируют более 40 операторов в 50 странах, а его суммарная коммутационная емкость cоставляет 22 млн абонентов.

Lucent. Корпорация Lucent, построившая первую в мире сеть стандарта CDMA-450 (для румынского оператора ZAPP), предлагает соответствующее оборудование в рамках семейства Flexent. По сути, это единое решение для операторов мобильной связи, которое способно функционировать в нескольких частотных диапазонах — 450, 800, 1900 и 2100 МГц.

Для сетей CDMA-450 выпускаются базовые станции Flexent CDMA 450 MHz Modular Base Station (в стандартной и компактной версиях), а также самая последняя модель БС Flexent CDMA450 Modcell ES. Трехсекторная модульная БС представляет собой платформу, позволяющую со временем внедрять в сети услуги 3G и наращивать емкость по мере роста абонентской базы. Функциональность продукта реализована на основе небольшого числа плат, что обеспечило снижение стоимости базовой станции и уменьшение ее физических размеров. Компактная версия БС представляет собой экономичное решение для операторов, которые нуждаются в наращивании инфраструктуры в строгом соответствии с ростом числа подписчиков, в ликвидации небольших «белых пятен» в зоне покрытия или стремятся минимизировать площадь, занимаемую инфраструктурным оборудованием. БС Modcell ES ориентирована на достижение полного покрытия городских либо пригородных территорий с высокой плотностью абонентов. К тому же в ней реализованы требования стандарта третьего поколения 1x EV-DO.

В ближайших планах компании — обеспечение поддержки магистральных IP-каналов, что откроет дорогу внедрению приложений VoIP, и достижение совместимости со спецификациями 1x EV-DO Rev.A. Кроме того, Lucent намерена выпустить компактную версию БС Flexent с удаленным радиомодулем, который можно будет подключать по оптической линии протяженностью до 30 км. В более отдаленной перспективе фирма намерена интегрировать свое CDMA-оборудование с устройствами для сетей WiMAX и с другими системами доступа.

Отвечая на вопрос о преимуществах решения Lucent перед продуктами конкурентов, представители фирмы отметили высокие уровень безопасности и качество звука (сопоставимое с таковым в системах традиционной телефонии), а также ряд характеристик, которые относятся не столько к конкретному оборудованию, сколько к компании в целом. Речь идет об огромном опыте развертывания и эксплуатации сетей CDMA, удобной и строго регламентированной системе технической поддержки, о широком спектре профессиональных услуг, в том числе связанных с развитием бизнеса операторов, о готовности обеспечивать в своей продукции поддержку развивающихся стандартов и совместимость с изделиями других производителей.

Nortel. Если Lucent была пионером при строительстве сетей CDMA-450 как таковых, то приоритет в создании сетей третьего поколения в этом диапазоне — за канадским производителем. В августе прошлого года на базе оборудования Nortel первую в мире сеть CDMA-450 1x EV-DO развернул чешский оператор Eurotel.

Решение Nortel включает в себя базовые станции Metrocell CDMA Base Station, модули Data Only Module (DOM), которые и реализуют передачу данных в сети, радиоконтроллеры (RNC), узлы PDSN и вспомогательные компоненты. Среди уникальных особенностей своего решения компания называет наличие интерфейса Ethernet 100Base-T (он позволяет сформировать экономичную IP-магистраль для подключения модуля DOM), высокую емкость контроллеров RNC (к одному устройству можно подключить до 200 базовых станций, благодаря чему заметно оптимизируется обслуживание абонентов), использование неканализированного транспорта между базовыми станциями и контроллерами БС, самое малое в отрасли энергопотребление базовых станций и применение единой платформы для всех CDMA-решений (что обеспечивает защиту инвестиций операторов). В активе Nortel — и десятилетний опыт коммерческих внедрений оборудования CDMA.

Подобно другим производителям, свои дальнейшие планы Nortel связывает с будущим стандартом 1x EV-DO Rev.A. Его поддержка будет обеспечена в следующих версиях продуктов этой компании.

Операторские реалии

Сами производители признают, что оборудование CDMA-450 разных фирм во многом аналогично. То же самое можно сказать и в отношении планов его дальнейшего развития. В такой ситуации на выбор оператора в пользу того или иного решения начинают влиять общая политика вендора, ценовой фактор, политические моменты. Недаром же все компании, к которым мы обратились, наотрез отказались предоставить хотя бы ориентировочную информацию о стоимости своих решений. Она охраняется, как зеница ока, поскольку для каждого конкретного оператора цены устанавливаются в зависимости от множества обстоятельств. По-видимому, такое положение дел отчасти объясняется молодостью и узостью данного рыночного сегмента.

Во всяком случае, у операторов появился выбор. Хотя на рынке оборудования CDMA-450 пока не видно таких титанов, как Alcatel, Motorola, Nokia и Siemens, «семерка» действующих производителей с лихвой покрывает потребности заказчиков. Более того, в мировом ландшафте сотовой связи этот сегмент едва заметен: счет абонентов здесь идет отнюдь не на сотни миллионов, как в сетях GSM или CDMA других типов. Данное обстоятельство отражается и на потребности операторов в развитии инфраструктуры.

Мы попросили производителей привести собственные оценки объема рынка и своих рыночных долей. Как оказалось, такой статистики практически нет. Любопытные цифры сообщила только Huawei, которая в текущем году намерена довести объем мировых продаж своего оборудования CDMA-450 до 150 млн долл. Компания полагает, что в 2004 году ей принадлежали две трети мирового рынка оборудования CDMA-450 (без учета абонентских терминалов). Оценки Huawei применительно к нашей стране также крайне оптимистичны: 45-50% в сегменте абонентских терминалов. Но поскольку приведенные цифры не подкреплены данными независимых фирм, а сведения от конкурирующих производителей отсутствуют, их сложно воспринять как истину в последней инстанции.

Косвенное представление о положении разных поставщиков на российском и мировом рынках можно составить на основе данных о количестве сетей CDMA-450, в которых используется оборудование той или иной фирмы. Информация о сетях CDMA-450, развернутых в странах Центральной, Восточной и Северной Европе, а также в России и СНГ (табл. 1), свидетельствует, что среди поставщиков инфраструктурного оборудования доминируют Huawei и Lucent. На российском рынке Huawei оценивает свою долю как 40% (второе место после Lucent).

Впрочем, представленные в таблице данные консорциума CDMA Development Group явно не полны. Так, в ней не нашла отражения ситуация в сетях операторов «Теле-Норд» (Мурманск, оборудование ZTE), «ТомскТелеком» (Huawei), «Удмуртские сотовые сети — 450» (Ижевск, Ericsson), «Новосибирская сотовая связь — 450» (Новосибирск, Huawei), «Омская сотовая связь» (Huawei), «Сотовая связь Черноземья» (Воронеж, Lucent). В нашей стране развернуто около 20 сетей CDMA-450, и рост их числа продолжается.

Хотя сведения о суммарном числе абонентов по регионам и всему миру крайне скудны, есть основания утверждать, что Россия является весьма заметной частью общемирового «сотового пейзажа» в диапазоне 450 МГц. К тому же несколько отечественных операторов уже прошли стадию 1x и занялись развертыванием сетей третьего поколения 1x EV-DO. Это обстоятельство особенно отрадно в свете тех препон, которые в конце прошлого десятилетия ставил развитию сетей CDMA в нашей стране национальная администрация связи. Так, в 1999 году, стремясь искусственно ограничить конкуренцию на российском телекоммуникационном рынке, Госкомсвязи РФ разрешила использовать оборудование CDMA исключительно в режиме фиксированного радиодоступа. Не вдаваясь в детали той нелицеприятной истории, можно в очередной раз отметить: хорошо то, что хорошо кончается. К счастью, сегодня в нашей стране дан зеленый свет развитию сетей CDMA, в том числе в диапазоне 450 МГц.

Это не означает, однако, что сети CDMA-450 теперь будут расти, как грибы после дождя. Их развитие сдерживается несколькими факторами технического и рыночного характера. К первым можно отнести ограниченность спектра. Поддиапазоны, выделенные для мобильной связи в области 410-495 МГц, очень узки: каждый из них позволяет разместить не более трех несущих шириной 1,25 МГц (табл. 2). Рыночные барьеры проявляются в конкуренции с другими стандартами сотовой связи и в ограниченности ассортимента абонентских терминалов. Конкуренция, в первую очередь, наблюдается со стороны сетей UMTS, которые представляют собой логичный путь развития сетей GSM, доминирующих в мире. Сети диапазона 450 МГц никогда не занимали первые строчки в общемировом рейтинге. Несмотря на очевидные экономические выгоды от работы на относительно низких частотах, сетям CDMA-450, возможно, придется вечно довольствоваться участью нишевого рыночного сегмента.

Таблица 2. Распределение частот диапазона 450 МГц в мире

Это фактор уже сегодня находит отражение на рынке терминального оборудования. Если телефоны для сетей GSM, EDGE и UMTS предлагают десятки производителей, в том числе — крупнейшие игроки рынка устройств связи, то среди поставщиков телефонов стандарта IMT-MC-450 вы не встретите таких имен, как Nokia, Motorola, Samsung, LG, Sony Ericsson или Alcatel. Мобильные телефоны для сетей CDMA-450 выпускают Axesstel, Compal, Curitel, Giga Telecom, GTRAN Wireless, Huawei, Hyundai, Synertek, Topex и Ubiquam, а вскоре, как уже говорилось, к ним должна присоединиться ZTE.

Московским абонентам сети «Скай Линк» сегодня предлагаются всего 10 моделей мобильных аппаратов, а в региональных сетях дело порой ограничивается двумя-тремя моделями. Можно надеяться, что решение проблемы — не более, чем вопрос времени. Однако более взвешенная точка зрения, которой придерживаются, например, в Nortel, связана с ожиданием выпуска многодиапазонных терминалов. Именно такие аппараты обеспечат столь необходимую абонентам гибкость в выборе поставщика услуг. Кроме того, за счет многодиапазонных устройств крупнейших мировых производителей может существенно увеличиться модельный ряд телефонов.
