Первый тип искажений сравнительно легко устраним, поскольку в технологии CDMA предусмотрены возможности многопользовательского детектирования и сложения разнесенных сигналов с помощью Rake-приемника (см. «Сети», 2000, б№ 8, с. 20 и б№ 9, с. 22). С помехами от внешних источников борются при помощи расширения спектра передаваемого сигнала. Теоретически, увеличение базы сигнала (B) позволяет уменьшить помеху до сколь угодно малого уровня.

Системам на базе CDMA присуще одно важное свойство: способность эффективно бороться с помехами, особенно узкополосными. Именно благодаря этому технология CDMA долгие годы применялась преимущественно в военных системах, обычно работающих в сложной помеховой обстановке и условиях радиоподавления.

Методы борьбы с помехами принципиально отличаются от используемых при устранении многолучевых искажений. Структура мешающих многолучевых сигналов заведомо известна, и это во многом облегчает задачу; структура внешних помех не известна заранее, а следовательно, полностью их подавить практически невозможно. И хотя сегодня существует множество способов устранения отдельных видов помех, в целом задача борьбы с ними еще не решена. Кроме того, нет универсального метода, который был бы одинаково эффективен при подавлении различных помех (см. таблицу).

В настоящее время можно выделить несколько основных способов борьбы с помехами:

  • увеличение энергетического потенциала радиолинии (мощности передатчика, коэффициента усиления антенны);
  • снижение уровня собственных шумов приемника;
  • снижение уровня внешних помех на входе приемника за счет их компенсации;
  • применение совместной обработки помехи и сигнала, основанной на определении различий между полезным сигналом и помехой;
  • повышение отношения сигнал/помеха за счет использования помехозащитных методов модуляции и кодирования.

Развитие технических решений, обеспечивающих защиту от помех, идет в направлении комплексного применения указанных выше и других методов, однако реализация таких решений требует определенного усложнения аппаратуры, а значит – увеличения ее стоимости. Поэтому на практике не стремятся создавать устройства с предельно достижимой (потенциальной) помехоустойчивостью. Чаще всего конечный продукт представляет собой компромиссный вариант, оптимизированный по критерию «стоимость – эффективность». Сопоставление реальной и потенциальной помехоустойчивости позволяет судить об эффективности того или иного метода доступа, а также целесообразности его дальнейшего совершенствования.

Основным показателем качества передачи информации в условиях помех, по которому сравнивают различные методы цифровой модуляции и кодирования информации, является безразмерная величина – отношение сигнал/шум, определяемое как h2=Eb/Nо (где Eb – энергия на один бит информации, а No – спектральная плотность мощности шума).

Как известно, пропускная способность CDMA-каналов ограничена уровнем взаимных помех активных абонентов. Это означает, что существует обратно пропорциональная зависимость между числом активных абонентов системы и отношением сигнал/шум. Чем больше абонентов работает в системе, тем меньше значение данного отношения и, соответственно, «запас» помехозащищенности. Безусловно, существует пороговое значение, ниже которого опускаться нельзя и которое определяет предельную дальность связи при заданной мощности передатчика. Скажем, для системы, построенной на базе стандарта cdmaOne, такое значение равно 6–7 дБ, что существенно ниже, чем в других радиосистемах (GSM – 9 дБ, DECT – 12 дБ).

Решающую роль в борьбе с помехами играет выбор структуры сигналов (они должны обладать хорошими взаимокорреляционными свойствами) и оптимального способа приема. Поэтому при планировании структуры сигналов стремятся к тому, чтобы они как можно больше отличались друг от друга, – тогда действующая в системе помеха будет в наименьшей степени влиять на полезный сигнал. Приемник же должен максимально очистить сигнал от искажений, вызванных воздействием помех. Очевидно, что используются различные способы реализации указанных требований, поэтому существующие системы по-разному реагируют на отдельные виды помех.

В случае применения классического метода расширения спектра, основанного на технологии DS-CDMA, помехозащищенность в условиях воздействия шумовых помех с равномерной спектральной плотностью не зависит от типа используемых сигналов, а полностью определяется базой сигнала и отношением сигнал/помеха. Грубо говоря, в системах DS-CDMA в целях подавления помех их мощность «размазывают» по широкой полосе частот.

Если распределение помехи подчиняется нормальному случайному закону с равномерной спектральной плотностью («белый шум»), то различные элементы шумоподобного сигнала (ШПС) «поражаются» в одинаковой степени. Такой вид помех для широкополосных систем особо опасен, причем чем больше мощность помехи, тем сильнее подавляется полезный сигнал.

В наименьшей степени широкополосный сигнал DS-CDMA страдает от узкополосных помех. Одночастотная гармоническая помеха способна исказить сигнал лишь в относительно узкой полосе частот, а полезная информация полностью восстанавливается по «неповрежденным» участкам спектра. Любая сосредоточенная в спектре помеха на выходе корреляционного приемника преобразуется в широкополосную и эффективно подавляется (благодаря тому, что по форме она не соответствует полезному сигналу; см. «Сети», 2000, б№ 5, с. 59, рис. 2). Конечно, в этом случае происходит незначительное снижение отношения сигнал/шум, однако оно настолько мало, что положительный эффект несоизмерим с потерями качества, которые имеют место при использовании других классических методов доступа (TDMA или FDMA).

Таким образом, если помехи имеют распределение, отличное от нормального, то элементы шумоподобного сигнала начинают искажаться по-разному – одни сильнее, а другие слабее. В этой ситуации оптимальный приемник позволит увеличить значение отношения сигнал/помеха. Теоретически доказано, что если известна структура помехи, для нее всегда можно создать такой оптимальный приемник, который обеспечит максимальную величину отношения сигнал/помеха. На практике же все несколько сложнее. Вид помехи не известен заранее, а следовательно, приемник должен «уметь» эффективно бороться с любыми типами помеховых воздействий.

Эффективность работы приемника в условиях помех зависит от выбора методов модуляции, кодирования и схемы приемника. Вопросы кодирования и перемежения символов являются самостоятельными направлениями разработок, поэтому остановимся подробнее лишь на проблемах приема сигналов в условиях помех.

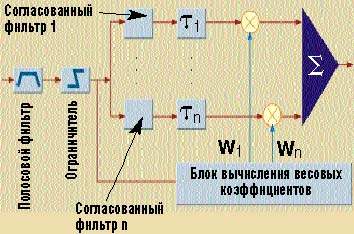

Упрощенная схема многоканального адаптивного приемника (о?1 ... о?n – время задержки, W1... Wn – весовые коэффициенты)

Наиболее эффективно обеспечивает подавление помех так называемый адаптивный приемник. В общем случае он состоит из L каналов (где L равно числу элементов CDMA-сигнала), каждый из которых имеет согласованный фильтр, осуществляющий оптимальный прием одного символа конкретного сигнала (рис.1). Отсчеты принятого сигнала смещаются во времени (за счет создания задержки) таким образом, чтобы совместить их в момент окончания сигнала. Наличие схемы выбора весовых коэффициентов с учетом степени «повреждения» тех или иных элементов ШПС позволяет приемнику адаптивно подстраиваться под помеху, «максимизируя» тем самым величину сигнал/помеха.

С целью подавления импульсных помех на входе приемника используется широкополосный фильтр с полосой пропускания, не меньшей ширины спектра полезного сигнала. Следующий за ним ограничитель предназначен для нейтрализации действия импульсных помех.

Степень помехозащищенности, которую обеспечивает адаптивный приемник, зависит от соотношения числа «пораженных» элементов сигнала и их общего числа. Заметим: если широкополосная помеха одинаковым образом воздействует на все элементы сигнала, то все весовые коэффициенты равны между собой и для приема достаточно одного фильтра, согласованного с сигналом. Таким образом, адаптивный приемник является инвариантным к действию помех, а его эффективность тем выше, чем сильнее спектр мощности помехи отличается от равномерного. Другими словами, любой «провал» в спектре помехи позволяет увеличить значение отношения сигнал/шум за счет изменения весовых коэффициентов сигнала.

Высокая помехозащищенность систем со сложными сигналами обусловлена тем, что сигнал может накапливаться в согласованном фильтре оптимальным образом: его элементы складываются синфазно, а элементы помехи – некогерентно. Вообще говоря, адаптивный приемник способен «извлекать» полезный сигнал из «смеси» шума и помехи, во много раз превосходящей его по мощности, а предел помехозащищенности обычно ограничен собственными шумами приемника.

Однако в прямом и обратном каналах связи помехоустойчивость сигнала DS-CDMA различна. Наиболее сложная ситуация возникает в обратном канале, когда на вход приемника базовой станции (БС) помимо собственных шумов приемника и внутрисистемных помех от активных абонентов (помех многостанционного доступа) действуют еще и внешние помехи (см. врезку «Классификация помех»).

Взаимное влияние помех от соседних и удаленных сот

Чтобы проиллюстрировать вклад, который вносят активные абоненты других сот в общий помеховый фон, обратимся к рис. 2. Здесь видно, как убывают взаимные помехи в зависимости от удаленности от какой-либо соты (при анализе подразумевалось, что все соты имеют одинаковые размеры, а абоненты равномерно размещены по территории, обслуживаемой сетью). Вклад соседних сот в общий помеховый фон обычно составляет около 36%. Столь высокий уровень обусловлен тем, что на практике имеет место частичное перекрытие диаграмм направленности антенн БС. Суммарный вклад от сот, не являющихся «соседями» данной (т.е. расположенных от нее через одну и далее), не превышает 4%. Наиболее высокий уровень взаимных помех (60%) создают абоненты, одновременно работающие в соте.

В прямом канале взаимные помехи создаются соседними базовыми станциями, а суммарная мощность этих помех пропорциональна числу БС. Считается, что благодаря синхронизации и выбору соответствующей структуры сигналов БС воздействие взаимных помех может быть сведено к нулю.

На отношение сигнал/шум для прямого канала влияет способ регулировки мощности передатчиков БС. При неавтоматической регулировке мощность передатчика БС не зависит от местоположения абонента мобильной станции. Наихудшая ситуация возникает, когда абонент находится на границе трех сот, т.е. когда уровни принимаемых от различных станций сигналов примерно одинаковы.

Влияние помех при псевдослучайной перестройке рабочей частоты

f*=н?fп, t*=н?tп

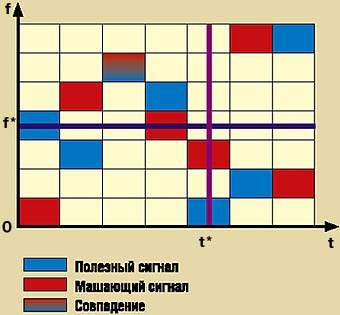

Подход к подавлению помех в системах FH-CDMA (рис. 3), использующих псевдослучайную перестройку частоты, несколько иной, чем в системах DS-CDMA. Напомним: в системах на базе FH-CDMA каждый информационный символ передается в виде комбинации из N частот, и на каждой из этих частот излучается свой шумоподобный сигнал. Кроме полезного сигнала конкретного пользователя (синий цвет), по системе передаются сигналы от других абонентов (красный цвет), а кроме того, на нее воздействуют узкополосная помеха fп (горизонтальная линия) и импульсная помеха в момент tп (вертикальная линия). Поскольку элемент полезного сигнала FH-CDMA занимает в каждый момент лишь сравнительно небольшую часть спектра, такой метод обеспечивает эффективное подавление как узкополосных, так и импульсных помех.

Помехи от абонентов собственной или соседних сот создают наибольший ущерб, если структура их сигналов одна и та же, а законы перестройки частоты различны. В этом случае возможно наложение сигналов от разных пользователей, что приводит к «поражению» отдельных частотных составляющих сигнала FH-CDMA. Степень помехозащищенности такой системы определяется отношением числа «непораженных» участков спектра к их общему числу. Очевидно, что чем шире полоса частот и больше набор используемых частот, тем меньше вероятность их совпадения и выше степень защищенности от помех.


Методы борьбы с помехами, основанные на структурных различиях сигнала и помехи
СелекцияХарактерные различия сигнала и помехиМетоды подавления помех
Частотная Спектры смещены по частоте Фильтрация
Пространственная Разные направления приема Использование адаптивных антенн
По поляризацииРазная поляризация (горизонтальная или вертикальная)Применение поляризационного фильтра
Фазовая Разные фазо-частотные характеристикиИспользование систем с фазовой автоподстройкой частоты
Временная Разные моменты появления сигнала и помехиБлокирование приемника на время действия мощных импульсных помех, ограничение входного сигнала по уровню (после полосового фильтра)

Классификация помех

Помехи весьма разнообразны по своему происхождению, типу и способу воздействия на систему, приемник и антенну (см. рисунок).

По происхождению они подразделяются на естественные (атмосферные, космические) и искусственные (индустриальные, от работающих передатчиков и др.). Помехи, создаваемые с помощью специальных устройств, относят к преднамеренным, а остальные виды считаются непреднамеренными. Первые из них получили широкое применение в военной технике (в зависимости от соотношения полос передатчиков помех и приемника радиостанции такие помехи подразделяются на заградительные, прицельные и др.).

Среди помех естественного происхождения наиболее опасны атмосферные, обусловленные электрическими процессами, энергия которых сосредоточена главным образом в области длинных и средних волн. Сильные помехи создаются также при работе промышленного и медицинского оборудования (их принято относить к индивидуальным). В настоящее время действуют жесткие нормы, ограничивающие уровень индустриальных помех, особенно если их источники расположены в больших городах или пригородах.

В зависимости от типа различают, скажем, аддитивные и мультипликативные помехи. Помеха считается аддитивной, если ее мешающее действие не зависит от наличия сигнала, и мультипликативной, если она возникает только при наличии сигнала. Примером аддитивной помехи является флуктуационной шум в радиоканале, образующийся в результате одновременной работы большого числа источников помех. Изменение коэффициента передачи при многолучевом распространении сигнала – результат воздействия мультипликативной помехи.

По соотношению ширины спектров помех и сигнала различают узкополосные и широкополосные помехи. Естественно, что одна и та же помеха по отношению к одному сигналу может быть узкополосной, а по отношению к другому – широкополосной.

Помехозащищенность системы зависит от так называемой восприимчивости к помехам ее основных элементов (антенны, приемника и др.). При этом обычно говорят о способе воздействия помехи на какой-либо элемент системы. Например, восприимчивость приемника обусловлена частотой и видом помехи. Наибольший ущерб наносят внутриканальные помехи (попадающие в рабочую полосу приемника), методы борьбы с которыми выбираются в зависимости от применяемых способов доступа и воздействия на сигнал. Помехи по соседнему каналу возникают вследствие нестабильности гетеродинов, недостаточной «чистоты» радиоволны и наличия других нежелательных излучений (на гармониках и субгармониках). Восприимчивость направленной антенны в значительной степени связана с направлением прихода сигнала (по главному, заднему или боковому лепестку).


Основные виды помех

Аддитивная (additive interference). Любая помеха, мешающее действие которой проявляется независимо от присутствия или отсутствия сигнала. При действии аддитивной помехи результирующий сигнал на входе приемника может быть представлен в виде суммы нескольких независимых составляющих – сигнальной и нескольких помеховых.

Атмосферные. 1. atmospheric noise. Помехи, обусловленные электрическими процессами в атмосфере (в основном грозовыми разрядами). Различают два вида атмосферных помех – импульсные (ближние грозы) и флуктуационный шум (дальние грозы). 2. precipitation interference. Помехи, возникающие при выпадении осадков в виде дождя, снега и т.п.

Внутриканальная (cochannel interference). Помеха, приводящая к снижению уровня полезного сигнала при воздействии мешающих сигналов иных станций, которые работают на той же или близкой частоте. В сотовых и транкинговых системах внутриканальные помехи образуются за счет влияния других зон, в которых используются те же рабочие частоты.

Внутрисотовая (intra-cell interferece). Помеха, обусловленная мешающим действием передатчиков абонентских станций, которые работают в зоне действия той же базовой станции.

Следящая (follow me interference). Преднамеренная помеха, предназначенная для подавления систем с быстрой перестройкой рабочей частоты.

Гармоническая (harmonic interference). Помеха, возникающая вследствие нежелательного излучения на частоте гармоники сигнала.

Дезинформирующая (spoof jamming). Преднамеренная помеха, при воздействии которой система остается работоспособной, но не обеспечивает передачи полезной информации.

Заградительная (barrage jamming, full-band jamming). Помехи, излучаемые в полосе частот, которая значительно шире полосы частот подавляемой станции. В качестве такой помехи может использоваться шум с равномерным спектром или сканируемая по частоте помеха.

Имитационная (smart jamming). Помеха, имеющая одинаковую с полезным сигналом структуру, что затрудняет ее обнаружение.

Импульсная (pulse or burst interference). Помеха малой длительности, которая в общем случае состоит из большого числа импульсов, (случайно распределяющихся по времени и амплитуде). К импульсным также относятся помехи от переходных процессов.

Индустриальные (man-made noise, man-made interference). Помехи, которые обусловлены работой различных электрических установок (медицинских, промышленных), а также систем зажигания автомобилей. Спектр побочных излучений обычно имеет импульсный характер, что связано с резкими изменениями тока в связи с контактными явлениями в электрических цепях.

Интермодуляционные (intermodulation interference). 1. Помехи, возникающие в приемнике, причиной которых может стать наличие более одного мешающего сигнала с интенсивностью, достаточной для проявления нелинейных свойств приемного тракта, или сложение мешающих сигналов с гармониками гетеродина. 2. Помехи, возникающие в передатчике при попадании на его вход мощных сигналов от близко расположенных передающих станций.

Космические (cosmic interference). Помехи, связанные с электромагнитными процессами, происходящими на Солнце, звездах и других внеземных обюектах.

Многочастотная (multitone interference). Помеха, состоящая из нескольких гармонических сигналов, обычно равномерного спектра.

Мультипликативная (multiplicative interference). Помеха, мешающее действие которой проявляется только при наличии сигнала.

От соседней зоны (adjacent cell interference). Помеха от передатчиков, расположенных в соседней зоне.

По боковому лепестку (sidelobe interference). Помеха, приходящая по любому направлению, кроме главного и заднего лепесков диаграммы направленности антенны.

По главному лепестку (main lobe interference). Помеха, поступающая по главному лепестку диаграммы направленности антенны.

По заднему лепестку (back-lobe interference). Любая помеха, приходящая по направлению, противоположному направлению главного лепестка диаграммы направленности антенны.

По зеркальному каналу (image interference). Помеха, попадающая в полосу побочного канала приема, который отстоит от несущей на величину первой промежуточной частоты.

По соседнему каналу (adjacent channel interference). Помеха от несущих частот других каналов, отстоящих от рабочего канала на шаг сетки частот (обычно 25 или 12,5 кГц). В англоязычной литературе этот термин обычно применяется с уточнениями, конкретизирующими источник помех: next-channel interference (помеха от последующего) и neighboring-channel interference (помеха от соседнего).

Преднамеренная (jamming). Радиопомеха, создаваемая специальными передатчиками для подавления работы средств связи и навигации.

Прицельная (spot jamming). Сосредоточенная преднамеренная помеха на несущей частоте полезного сигнала.

Ретранслируемая (repeat-back jamming). Преднамеренная помеха, образуемая путем переретрансляции исходного полезного сигнала с задержкой.

С расширенным спектром (spread spectrum). Помеха с равномерной спектральной плотностью мощности.

Сосредоточенная (spot). Помеха, мощность которой сосредоточена в очень узкой полосе частот – меньшей, чем спектр полезного сигнала, или соизмеримой с ним.

Структурная. Помеха, подобная по структуре полезным сигналам (т.е. состоящая из тех же элементов), но отличающаяся от них параметрами модуляции. К структурным помехам относятся внутрисистемные помехи имитационные и ретранслируемые.

Узкополосная (narrow-band interference). Помеха, спектр которой значительно уже ширины спектра полезного сигнала.

Флуктуационная (fluctuation noise, fluctuation interference). Помеха, которая представляет собой случайный нормально распределенный шумовой сигнал (Гауссовский шум).

Частично-заградительная (partial-band jamming). Заградительная помеха с частичным перекрытием рабочего диапазона частот подавляемой радиостанции.
