Первые системы мобильной радиосвязи появились в США в конце 30-х гг. Это были одноканальные конвенциональные системы, предназначенные, в первую очередь, для радиосвязи в полиции и армии. Во время Второй мировой войны были созданы первые многоканальные системы с "ручным" переключением каналов.

Существенный недостаток конвенциальных систем - их незащищенность от несанкционированного применения частотных ресурсов. Любой сведущий в радиотехнике радиолюбитель способен собрать устройство для настройки на используемые данной системой частоты и стать, таким образом, несанкционированным пользователем. Кроме того, в этих системах непросто отключить абонентов, создающих чрезмерную нагрузку бесконечными неделовыми "беседами". Связь абонентских терминалов с телефонной сетью общего пользования (ТфОП) реализована далеко не во всех конвенциальных системах.

Основная идея транкинговой связи состоит в том, что при поступлении запроса от абонента на установление соединения система автоматически определяет свободные каналы и назначает один из них данной паре или группе абонентов. Частично проблема автоматизации выбора канала была решена в так называемых псевдотранкинговых системах, к которым можно отнести популярные в России SmarTrunk/SmarTrunk II фирмы SmarTrunk System и ArcNet компании Motorola. Их радиостанции не имеют выделенного управляющего канала (control channel) и в поисках свободного сканируют выделенный диапазон частот. Большинство подобных систем (за исключением ArcNet) являются однозонововыми.

В конце 70-х гг. рынок средств радиосвязи пополнился первыми аналоговыми транкинговыми системами с выделенным управляющим каналом. Такие системы реализуют передачу речевой информации по принципу "один канал - одна несущая", частотный разнос каналов обычно составляет 25 или 12,5 кГц. Теоретически, при достаточном количестве частотных каналов, они способны обслуживать десятки тысяч абонентов. Однако реальные значения выделенного частотного ресурса ограничивают число абонентов аналоговой транкинговой сети до 3-5 тыс.

Кроме того, эти системы по-прежнему не решают проблему защиты сети от несанкционированного доступа. Системы на базе аналоговых стандартов обеспечивают связь с ТфОП абонентских терминалов, но такие терминалы весьма дороги (1500-2000 дол.). Существенным недостатком данных систем является также ограниченное число групп пользователей. И хотя реализация функции динамического переконфигурирования групп позволяет обойти это ограничение, овчинка не всегда стоит выделки: сложность оборудования приводит к существенному удорожанию инфраструктуры.

В начале 90-х гг. стали появляться транкинговые системы, использующие цифровые технологии передачи голосового сигнала. Сегодня наибольшую известность получили такие цифровые стандарты, как APCO25, TETRA и PRISM (цифровая версия EDACS). Они позволяют значительно увеличить емкость системы - до нескольких тысяч абонентов. Кроме того, в них практически решена проблема защиты данных и конфиденциальности переговоров, поскольку стать несанкционированным пользователем цифровой системы или прослушать канал невозможно.

Многие современные системы транкинговой связи (рис. 1) - как аналоговые, так и цифровые - способны осуществлять передачу данных по каналу голосовой связи, т. е. выполнять функции беспроводного модема. При этом в аналоговых стандартах скорость передачи данных не превышает 4800 бит/с, а в цифровых достигает более высоких значений - от 9600 бит/с до 28 кбит/с (TETRA). В отличие от аналоговых, цифровые системы транкинговой связи позволяют передавать текстовые сообщения через управляющие каналы (пейджинг). Текст сообщения выводится на дисплей абонентского терминала.

В настоящее время можно выделить три различные сферы применения систем мобильной радиосвязи: государственные (полиция, пожарная охрана, скорая помощь и т. п.); - типа PS (Public Safety); частные, типа PMR (Private Mobile Radio); коммерческие сети общего пользования SMR (Shared Mobile Radio).

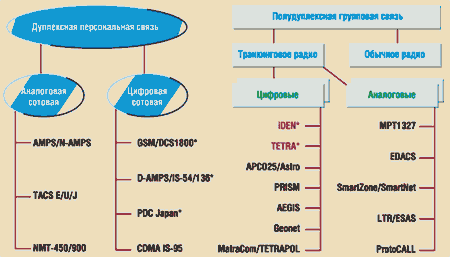

Picture 1.

Рисунок 1.
Технологии мобильной связи (* технологии на базе TDMA)

Системы первого типа обычно рассчитаны на сравнительно небольшое число абонентов (как правило, не более 500-1000). Для них характерны повышенные требования к обеспечению надежности и конфиденциальности, а также наличие специальных функций, подобных Emergency Call. Стоимость абонентских терминалов систем PS достаточно высока. Из упомянутых ранее сетей к категории Public Safety/PMR относятся SmartNet, EDACS/ PRISM, системы на базе стандарта APCO25, а также сети, основой которых стал разрабатываемый в настоящее время цифровой стандарт TETRA.

Коммерческие системы типа SMR отличает большая емкость (число абонентов может достигать десятков тысяч), возможность предоставления дополнительных информационных услуг, а также умеренная стоимость абонентских терминалов. Среди них есть сети, построенные на базе SmartZone, протоколов MPT1327, LTR/ESAS и системы GeoNet. Отметим, что большинство существующих аналоговых систем SMR имеют ограничения на повторное использование частот и переключение каналов, а также автоматическую идентификацию абонентов при их перемещении из одной зоны в другую и т. п.

В отличие от систем конвенциональной и транкинговой радиосвязи мобильная телефонная сотовая связь предназначена, в первую очередь, для обеспечения персональной мобильной голосовой связи "один на один" в дуплексном режиме. Первое поколение сотовых технологий, появившееся в начале 80-х гг., использовало аналоговые стандарты. Наиболее широко в мире (в том числе в России) распространены североамериканский стандарт AMPS, британский TACS и скандинавский NMT-450.

Применение цифровых технологий позволило понять, что два разных вида мобильной голосовой связи - сотовая и транкинговая - имеют много общего (территориальная организация системы, инфраструктура, организация выхода на ТфОП и т. п.). Однако аналоговые технологии транкинговых систем неспособны обеспечить уровень сервиса, предоставляемый мобильной телефонной связью.

В середине 90-х гг. компания Motorola решила реализовать идею интегрированной системы, сочетающей в себе возможности групповой и диспетчерской радиосвязи, мобильной сотовой телефонной связи, а также передачи алфавитно-цифровых сообщений (пейджинга) и данных. Предлагаемая система должна была обеспечить современный уровень сервиса для всех видов связи. Все это было реализовано в технологии iDEN (integrated Digital Enhanced Network).

Услуги системы

Мобильная диспетчерская радиосвязь на базе технологии iDEN обеспечивает все виды услуг, предоставляемых современными цифровыми транкинговыми системами:

  • групповой вызов (group call) для мобильных абонентов и диспетчеров в режиме полудуплексной связи. Для реализации вызова достаточно одного нажатия кнопки; время установления связи не превышает 0,5 с. При этом используется лишь один канал речевой связи - вне зависимости от числа абонентов в группе. Число возможных групп в iDEN достаточно велико (65 535), что избавляет от необходимости иметь функцию динамического переконфигурирования групп. Все конфигурации могут быть созданы заранее: при необходимости абоненты просто переходят в соответствующие группы. Члены группы могут находиться на расстоянии десятков и сотен километров друг от друга (разумеется, в пределах зоны покрытия системы);
  • персональный вызов (private call) в полудуплексном режиме, когда в разговоре участвуют только два абонента и обеспечивается полная конфиденциальность переговоров. Заметим, что в режиме группового и индивидуального вызова на дисплее абонентского терминала вызываемого абонента появляется имя вызывающего либо его цифровой идентификатор;
  • сигнализация вызова (call alert) - передача специального сигнала абоненту (или группе), указывающего на необходимость установления радиосвязи. Если в этот момент абонент находится вне зоны системы либо абонентский терминал отключен, вызов запоминается в системе. В тот момент, когда абонент становится доступным, он получает звуковой сигнал, а на экране терминала появляется идентификатор вызывающего абонента. Только после этого вызывающий абонент получает подтверждение получения вызова.

Кроме услуг, характерных для обычной транкинговой связи, система iDEN предоставляет ряд возможностей современных мобильных телефонных систем:

  • мобильная телефонная связь между абонентами в том числе и через ТфОП (как входящая, так и исходящая в дуплексном режиме). Система iDEN обеспечивает функции локальной телефонии (мини-АТС, УПАТС) голосовую почту (voice mail), междугороднюю и международную связь;
  • передачу текстовых сообщений. Абоненты могут принимать алфавитно-цифровые сообщения, отображенные на экране абонентского терминала, который способен хранить до 16 сообщений по 140 символов. При этом обеспечивается как групповая, так и индивидуальная рассылка сообщений. Получение текстовых сообщений возможно одновременно с сеансом мобильной телефонной связи;
  • передачу данных. Портативные (носимые) терминалы iDEN имеют встроенные модемы и могут подключаться к ПК через адаптер RS-232С. В режиме коммутации каналов обеспечивается скорость передачи данных до 9600 бит/с, а в пакетном режиме - до 64 кбит/с. Для повышения достоверности передачи данных в системе используется схема коррекции ошибок с опережением. Функция передачи данных позволяет мобильным абонентам принимать и посылать факсимильные сообщения и электронную почту, обмениваться данными с компьютерами офиса и обеспечивает доступ к Internet. В пакетном режиме поддерживается стандартный сетевой протокол TCP/IP.

Отметим, что добавление функции передачи данных к существующей системе iDEN не требует установки на базовых станциях (БС) дополнительного оборудования. Необходимо лишь установить дополнительные блоки центральной инфраструктуры управления системой и инсталлировать соответствующее ПО на базовых станциях и центральной системе.

Абонентские терминалы

Хотя система iDEN обеспечивает несколько видов связи, это не означает, что абоненту необходимо "подписываться" на все виды услуг и, соответственно, приобретать у оператора полнофункциональный абонентский терминал. Пользователь всегда может выбрать модель, которая соответствует интересующему его пакету услуг. Стоимость портативных абонентских терминалов iDEN и цифровых сотовых телефонов примерно одинакова.

Портативные терминалы i370/r370 способны работать и как транкинговые радиостанции, и как мобильные телефоны. Они оснащены многострочным ЖК-дисплеем, на который выводятся списки доступных групп (абонентов) и алфавитно-цифровые сообщения. Усовершенствованный многофункциональный терминал i600 имеет меньшие размеры и вес, а также увеличенный срок службы батарей.

Новейшая модель портативного терминала i1000 имеет еще меньшие вес и размер: его вес без батарей равен 120 г, размеры - 120х60х30 мм.

Модели i470/r470 оснащены встроенным модемом, что позволяет использовать их для передачи данных и факсимильных сообщений. Кроме того, эти терминалы поддерживают дополнительные функции системы iDEN, такие как одновременная работа в нескольких группах, обеспечение связи в режиме изолированной БС (при нарушении связи с центральной инфраструктурой системы), Emergency Call и т. п.

Модели r370 и 470, удовлетворяющие требованиям военных стандартов США, имеют ударопрочный корпус и не боятся влаги. Выходная мощность сигнала портативных терминалов всех типов - 600 мВт.

Семейство мобильных абонентских терминалов iDEN состоит из трех моделей - m100, m370 и m470. Первый работает только в режиме dispatch radio, два других оснащены телефонной трубкой и поддерживают мобильную телефонную связь. Кроме того, модель m470 имеет встроенный модем и обеспечивает те же специальные функции, что и терминалы i470/r470. Все типы мобильных терминалов имеют выходную мощность 3 Вт.

В системе iDEN предусмотрены также настольные диспетчерские станции, выполненные на базе мобильных терминалов m100/m370/m470. Они имеют внешнюю антенну, настольный микрофон и блок питания от сети переменного тока.

Радиоинтерфейс и кодирование голоса

Основой технологии iDEN является стандарт TDMA (Time Division Multiple Access), в соответствии с которым по каждому частотному каналу шириной 25 кГц одновременно передаются 6 оцифрованных речевых сигналов. Технология iDEN не требует, чтобы все частотные каналы были смежными.

Временной интервал 90 мс разделен на 6 временных слотов продолжительностью по 15 мс, в каждом из которых передается один голосовой сигнал (рис. 2). Применение модуляции радиосигнала по методу M16-QAM (Quadrature Amplitude Modulation) обеспечивает суммарную скорость передачи данных по одному частотному каналу 64 кбит/с (скорость передачи в голосовом канале - 7,2 кбит/с). Адекватное воспроизведение человеческого голоса и других звуков при столь невысокой скорости передачи достигается за счет использования усовершенствованной схемы кодирования по алгоритму VSELP.

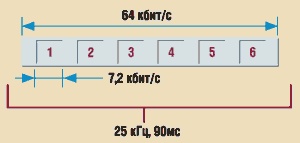

Picture 2.

Рисунок 2.
Емкость частотного канала iDEN

Диапазон частот

Система на базе технологии iDEN работает в стандартном для Америки и Азии транкинговом диапазоне 806-825/851-870 МГц. Отметим, что с недавних пор и в России часть этого диапазона, а именно 815-820/860-865 МГц, также отведена под системы транкинговой радиосвязи (рис. 3).

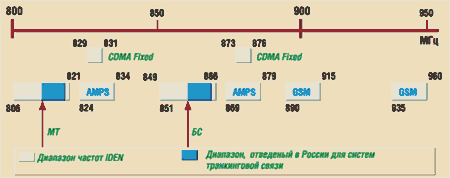

Picture 3.

Рисунок 3.
Диапазон частот, отведенный для системы iDEN в России: мобильные терминалы (МТ) 806-821 МГц; базовые станции (БС) 851-866 МГц

При разработке технологии iDEN Motorola хотела добиться максимально эффективного использования частотного ресурса, по крайней мере не уступающего существующим реализациям стандарта CDMA. Поскольку iDEN обеспечивает одновременную передачу по каждому частотному каналу шириной 25 кГц шести речевых сигналов, то в 1 МГц спектра можно разместить 240 таких каналов. Для сравнения - при ширине полосы 1 МГц аналоговые и цифровые системы транкинговой связи способны поддерживать не более 80, аналоговые системы сотовой связи - от 30 до 40, а системы в стандарте GSM - 40 голосовых каналов (рис. 4).

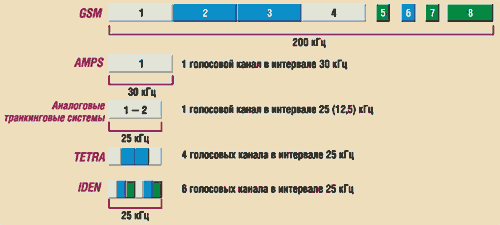

Picture 4.

Рисунок 4.
Сравнение эффективности использования спектров. В 1 МГц спектра можно разместить голосовых каналов (ГК): аналоговых транкинговых систем - 40/80; аналоговых сотовых систем - 33-40; GSM - 40; TETRA - 160; iDEN - 240

Структура системы iDEN

Система на базе технологии iDEN состоит из двух основных компонентов: БС и центральной инфраструктуры. (рис. 5). Инфраструктура iDEN организована так, чтобы максимально использовать функциональные возможности БС, поэтому наиболее важным функциональным элементом является базовая станция EBTS Enhanced Base Transceiver System. В состав EBTS входит интегрированный контроллер узла (iSC), до 20 базовых радиостанций (BR) типа omni или 24 секторных BR, усилитель и передатчики радиосигнала, синхронизирующий приемник, антенны БС.

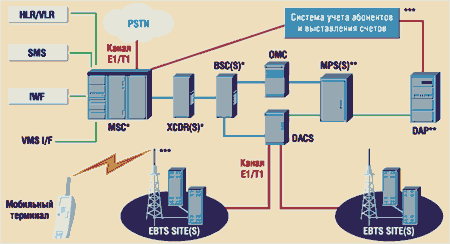

Picture 5.

Рисунок 5.
Структура системы на базе технологии iDEN: * обеспечивают телефонную связь; ** обеспечивают радиосвязь; *** предоставляются оператором системы; DACS (Digital Access Crossconnect Switch) - коммутатор цифрового доступа; IWF (Interworking Function) - интерфейс передачи данных с ТфОП; VMS (Voice Mail System) - голосовая почта

EBTS обеспечивает взаимодействие между системой и абонентскими устройствами, поддерживает передачу голосового трафика на нескольких частотных каналах, а также выполняет целый ряд управляющих функций, например разделение трафика радио- и телефонной связи, синхронизацию работы БС и абонентских терминалов, контроль уровня радиосигнала и др. Многофункциональность EBTS позволяет существенно снизить нагрузку на компоненты центральной инфраструктуры, в первую очередь на MSC (Mobile Switching Center). Передатчик EBTS поддерживает не более 144 голосовых каналов для одного узла системы.

Основная функция BSC (Base Site Controller) - управление связью при перемещении абонентских терминалов от одной зоны покрытия к другой (handover). Каждый BSC способен поддерживать до 30 зон, выполняя весь комплекс действий по концентрации трафика, поступающего от узловых станций, и его распределению по соответствующим зонам.

Транскодер XCDR выполняет прямое и обратное преобразование аудиосигнала формата VSELP в цифровой формат PCM.

Пакетный коммутатор MPS (Metro Packet Switch) состоит из коммутатора и дупликатора пакетов. Он передает голосовые пакеты, поступающие в режиме dispatch radio, и управляющую информацию от EBTS к DAP и обратно.

Система диспетчеризации DAP (Dispatch Application Processor) выполняет управление групповым и персональным вызовом, сигнализацией вызова и другие функции. При большом числе абонентов системы возможно создание кластеров из четырех DAP.

Блоки регистрации местоположения абонента HLR/VLR (Home Location Register)/Visited Location Register) обслуживают мобильную телефонную связь. В HLR хранится полная информация обо всех абонентских терминалах, зарегистрированных в различных географических сегментах системы. VLR содержит сведения о перемещении абонентских устройств и предоставляет системе информацию, необходимую для выполнения роуминга. Отметим, что в системе iDEN нет роуминга в том смысле, в котором он понимается в сотовых системах, поскольку для связи географически удаленных сегментов системы используются не ТфОП, а выделенные каналы E1.

Коммутатор MSC (Mobile Switching Center) обеспечивает интерфейс между ТфОП и мобильными телефонами iDEN, выполняя типичные функции подобного коммутатора, а также управляет передачей при перемещении абонентов из зоны, контролируемой одним BSC, в зону, контролируемую другим. Если сеть iDEN охватывает значительную территорию, в ней могут быть установлены несколько MSC. Функции MSC системы iDEN полностью идентичны функциям коммутатора сотовой сети стандарта GSM.

Основным управляющим модулем системы является OMC (Operation Maitenance Center), который обеспечивает конфигурирование системы, управление аварийными ситуациями, сбор статистических данных о работе системы и ряд других функций управления.

Служба коротких сообщений SMS (Short Message Service) поддерживает все функции передачи текстовых сообщений, включая текстовые извещения о наличии сообщений для данного абонента (voice mail).

iDEN MicroLite

В настоящее время компания Motorola завершает разработку системы iDEN MicroLite, которая представляет собой "малую" систему на базе iDEN и ориентирована на обслуживание от нескольких сотен до нескольких тысяч абонентов. При сохранении всех технологических решений iDEN, применении того же абонентского оборудования и базовых станций эта система отличается, в первую очередь, максимальным количеством частотных каналов (их 40).

Основное технологическое отличие iDEN MicroLite от iDEN состоит в организации центральной инфраструктуры системы. В системе iDEN MicroLite она реализована на одной компьютерной платформе стандарта Compact PCI (вариант платформы PCI для промышленных компьютеров), работающей под управлением ОС реального времени Neutrino фирмы QNX Labs.

Первая версия iDEN MicroLite будет обеспечивать два вида связи - групповую (индивидуальную) радиосвязь и мобильную телефонную связь. В следующих версиях в систему будут добавлены службы передачи коротких сообщений и коммутируемой/пакетной передачи данных. Максимальное количество базовых станций, которое способна поддерживать центральная инфраструктура первой версии системы равно 5, в дальнейшем оно будет увеличено до 8-10.

При необходимости перехода от iDEN MicroLite к полной системе iDEN требуется новая установка центральной инфраструктуры системы, однако модифицировав соответствующее ПО, можно использовать абонентские терминалы и имеющееся оборудование БС.

Поставки системы iDEN MicroLite начнутся во II квартале 1999 г. Техническая проработка проектов систем iDEN MicroLite предполагается с III квартала 1998 г.

Области применения iDEN

Технология iDEN ориентирована на создание систем типа SMR (Shared Mobile Radio), т. е. коммерческих сетей, предоставляющих интегрированные услуги организациям и частным лицам. Чтобы обеспечить связь отдельных подразделений и групп сотрудников, для каждого корпоративного пользователя системы создается так называемый "флот" - виртуальная частная сеть в рамках сети организации. Внутри флота могут создаваться разные группы, соответствующие подразделениям компании (максимальное число групп в одном флоте - 255). Возможность случайного или преднамеренного вторжения абонентов в чужие флоты абсолютно исключена. Члены флота могут находиться в разных географических регионах, перемещаться из одного города в другой.

Таким образом, организация может построить собственную мобильную телекоммуникационную систему, полностью эквивалентную сети данной организации. При этом ей не нужно приобретать оборудование и строить антенны, а также тратить несколько месяцев на установку и отладку системы. Все что необходимо сделать - стать корпоративным пользователем уже существующей системы iDEN.

Где и когда

Первая коммерческая система на базе технологии iDEN развернутая в США компанией NEXTEL в середине 1994 г., сейчас является общенациональной. Она насчитывает около 4500 БС и около 2 млн абонентов. В юго-западных штатах США существует другая сеть на базе технологии iDEN, оператором которой является энергетическая компания Southern Co. Кроме того, в юго-западных провинциях Канады компания Clearnet тоже предоставляет услуги связи в сети iDEN, состоящей из 320 БС.

Что касается Латинской Америки, сети iDEN уже существуют в Боготе (Колумбия) и Буэнос-Айресе (Аргентина). Они строятся в Сан-Пауло и Рио-де-Жанейро (Бразилия), а также в Мехико (Мексика). В ближайшее время запланировано развертывание систем на базе iDEN в Перу, Венесуэле и Чили, а также расширение систем в Колумбии и Аргентине.

В Азии системы iDEN эксплуатируются в нескольких странах: более двух лет такие системы работают в Токио и Осаке (Япония), около года - в Сингапуре. Существуют системы в Китае, Южной Корее и на Филиппинах. Ведется строительство в Индонезии. На ближнем Востоке общенациональная сеть iDEN развернута в Израиле, начато строительство таких систем в Марокко и Иордании.

Каждая из перечисленных систем расчитана на обслуживание десятков тысяч абонентов.

Модульный принцип организации системы обеспечивает различные ее реализации. Например, первоначально сеть iDEN может быть развернута как чисто транкинговая система, а затем, по мере необходимости, к ней добавятся возможности мобильной телефонии, передачи текстовых сообщений и данных. По мнению разработчиков системы, сегодня iDEN - одна из немногих отработанных в коммерческой эксплуатации технологий, обеспечивающих предоставление всего комплекса услуг мобильной связи.


Андрей Александрович Денисов - менеджер компании Motorola по системе iDEN в регионе Восточной Европы и бывшего СССР. С ним можно связаться по адресу: fad004@email.mot.com и факсу 785-0160
