Модификации станций Hicom 300
Основные возможности
Абонентские терминалы
Сетевые возможности Hicom 300
Система Hicom 300E

Еще недавно компании решали вопросы своей телефонизации преимущественно за счет аренды абонентских линий у оператора сети общего пользования. И чем разветвленнее становилась структура организации, тем больше требовалось линий. Появление множества коммерческих фирм и новых принципов ведения хозяйственной деятельности породило спрос на учрежденческо-производственные АТС (УПАТС). Немаловажную роль в его возникновении сыграла неготовность городских телефонных сетей к предоставлению требуемого числа абонентских линий с необходимым качеством и по приемлемым ценам.

Применение УПАТС дало целый ряд преимуществ, таких как снижение расходов на оплату телефонных услуг, повышение качества связи и уменьшение времени установления соединений, легкая масштабируемость номерной емкости и предоставление абонентам широкого спектра дополнительных услуг, которые были недоступны при использовании городских станций.

На первых порах становления рынка УПАТС на нем преобладали простые малые станции, способные, в сущности, поддерживать только внутреннюю связь и доступ сотрудников организации в городскую телефонную сеть. Такие УПАТС и сейчас пользуются популярностью в небольших фирмах.

По мере роста требований к качеству связи и разнообразию услуг на рынке начали активно продаваться более мощные цифровые УПАТС с функциями ISDN (Integrated Service Digital Network, цифровая сеть с интеграцией услуг). Покупателями этих станций стали банки, средние и крупные коммерческие структуры, государственные предприятия и учреждения.

В настоящее время растет интерес к внутриведомственным (корпоративным) сетям связи. Поскольку появляются региональные филиалы и представительства начали создаваться распределенные компьютерные сети, предназначенные для обмена информацией и ее обработки. Возник стабильный спрос на услуги фирм, предоставляющих в аренду выделенные каналы связи и услуги сетей передачи данных. Одновременно развиваются корпоративные телефонные сети, основанные на учрежденческих АТС с функциями ISDN.

Применение УПАТС в малых и средних организациях вполне объяснимо. Что же заставляет крупные компании, насчитывающие тысячи сотрудников, использовать УПАТС? Ведь по объему номерной емкости эти станции сопоставимы с обычными городскими АТС, а с учетом стоимости работ по подключению к сетям общего пользования они обходятся дороже последних.

Если сравнивать характеристики городских и учрежденческих АТС, то основное различие между ними заключается в допустимой удельной нагрузке на абонентские линии. Городские АТС обычно характеризуются нагрузкой до 0,15 Эрл на абонентскую линию, а УПАТС - нагрузкой от 0,2 до 1 Эрл. Кроме того, учрежденческие АТС могут не поддерживать некоторые функции, обязательные для городских станций, например сигнализацию ОКС # 7 или службу СОРМ (средства оперативно-розыскных мероприятий, или, попросту, разрешенное прослушивание и запись телефонных разговоров). В большинстве УПАТС используются фирменные протоколы разработчиков аппаратуры, позволяющие "выжать" из станции максимум возможностей, а на городских станциях - только стандартизированные протоколы.

Кроме объективных технико-экономических причин выбора современной и довольно дорогой УПАТС играет роль и престиж организации в глазах клиентов или партнеров. Преуспевающая фирма не может использовать устаревшие офисные технологии и средства телекоммуникаций.

От выбора типа учрежденческой АТС и ее модели во многом зависят результаты работы управленческого аппарата организации. Если вы решили установить у себя учрежденческую АТС, то лучше остановиться на станциях, поддерживающих функции ISDN. Согласно ITU-T, понятие ISDN определяется как "цифровое соединение между двумя пунктами с предоставлением широкого набора услуг, включая передачу телефонных и нетелефонных сообщений, к которым пользователи имеют доступ с помощью ограниченного набора стандартных многоцелевых интерфейсов пользователь-сеть".

Все крупнейшие производители телекоммуникационной техники предлагают своим клиентам учрежденческие АТС, которые поддерживают функции ISDN. Среди них можно назвать такие, как Alcatel (A4200 и A4400), Cortelco (Millenium), Ericsson (MD 110), Lucent Technologies (Definity), NEC (NEAX), Nortel (Meridian), Siemens (Hicom 100E, Hicom 150Е, Hicom 300) и т. д. С основными функциями и особенностями этих УПАТС можно ознакомиться в статье "Частная жизнь частных АТС" (см.: Сети, 1998, N 2, с. 80). Сегодня же мы решили подробнее остановиться на станциях Hicom 300 производства Siemens.

Модификации станций Hicom 300

Станции Hicom 300 предназначаются для организации речевой и мультимедийной связи, передачи данных и документов. Они выпускаются в 10 конструктивных модификациях. Все варианты станций Hicom 300 обладают одинаковыми функциональными возможностями, поддерживают в полной мере службы и функции ISDN и позволяют создавать корпоративные системы связи различной сложности.

Учрежденческие АТС Hicom 300 можно разделить на две группы:

  • система Hicom 3x3 (станции Hicom 323-353) поддерживает от 24 до 384 портов. Соответствующие станции имеют настенное исполнение и состоят из одной или двух полок (в зависимости от емкости). В эти станции входит кросс настенного исполнения и устройство резервирования электропитания;
  • система Hicom 3x2 (станции Hicom 342-392) поддерживает от 32 до 20 000 портов. Для таких станций выпускаются два варианта шкафов напольного исполнения - компактный (для небольших систем) и стандартный (для систем емкостью свыше 1000 портов). Начиная со станций Hicom 372 имеется возможность резервирования основных блоков. В станции Hicom 392 резервируются все блоки за исключением абонентских модулей.

На рис. 1 представлена функциональная схема станции Hicom 300. Эта УПАТС создана на принципах распределенного управления и состоит из следующих основных узлов.

(1x1)

Рисунок 1.
Функциональная схема АТС Hicom

Линейно-транковые группы LTG (Line Trunk Group), в состав которых входят линейно-транковые блоки LTU (Line Trunk Unit). Конструктивно LTG представляет собой шкаф, а LTU - полку в этом шкафу. Нижняя полка шкафа содержит групповые модули коммутации и управления.

Каждый LTU может комплектоваться различными типами абонентских и/или линейных модулей с суммарным количеством портов не более 256. Таким образом, в станции Hicom 300 отсутствует строгая взаимосвязь между числом абонентских и соединительных линий. Станцию можно сконфигурировать только из модулей абонентских интерфейсов либо только из модулей соединительных интерфейсов. Конкретная конфигурация станции определяется потребностями заказчика.

Оборудование центрального коммутационного поля обеспечивает следующую ступень коммутации. Все управление процессом коммутации осуществляется центральным оборудованием управления.

Для общего контроля и управления станцией используется сервер ADS (Administration and Data Server). В зависимости от назначения станции Hicom 300 и для расширения предоставляемых услуг к ней могут подключаться дополнительные серверы. Чаще всего используются сервер голосовой почты VMS, сервер тарификации GCU и сервер службы документальной электросвязи TCS, включающий в себя службы факсимильной связи, передачи данных и текста.

В настоящее время в России организован выпуск станций Hicom 300 в г. Калуге (на предприятии "Калуга-прибор"). Их производство осуществляется под контролем фирмы Siemens; единственное отличие таких станций от "родных" немецких - меньшая цена (за счет исключения таможенных и иных сборов).

Основные возможности

Станции Hicom 300 полностью отвечают требованиям ISDN и предоставляют абоненту широкий спектр услуг различных служб.

Как любая телефонная станция, Hicom 300 в первую очередь поддерживает службу речевой связи. В рамках этой службы абонент может воспользоваться огромным числом дополнительных функций, делающих телефонную связь комфортной и гибкой. Перечислять их - неблагодарное занятие. Выбор конкретного набора услуг является делом вкуса и привычек абонента; как показывает практика, со временем этот набор расширяется. Укажем лишь наиболее интересные, с нашей точки зрения, дополнительные услуги службы речевой связи.

  • Переадресация вызова позволяет перенаправлять все входящие вызовы на альтернативный номер.
  • Наведение справки без разрыва основного разговора (режим консультации). Абонент переводит своего визави в режим удержания (HOLD) и набирает номер дополнительного абонента. В процессе разговора абонент может попеременно беседовать с основным и дополнительным абонентами или организовать трехстороннюю конференцсвязь.
  • Организация конференцсвязи 3-8 абонентов. В рамках этой услуги при ведении обычного разговора каждый абонент способен подключить к разговору третьего участника. При отключении любого участника конференции связь между двумя другими абонентами сохраняется.
  • Обратный вызов. После завершения предыдущего соединения (для занятого абонента) или после первого снятия трубки (для отсутствующего абонента) будет установлено соединение со звонившим абонентом.
  • Второй звонок. Данная услуга позволяет абоненту получать дополнительные вызовы (и отвечать на них) при уже установленном соединении.
  • Сокращенный набор номера из общего или индивидуальных списков. Применяется для набора часто используемых и "длинных" номеров.
  • Перехват вызова в группе. Абонент данной группы способен принять вызов, предназначенный любому другому абоненту группы.
  • Переадресация в группе поиска. При отсутствии вызываемого абонента вызов автоматически переходит следующему абоненту группы. Вызов передавается между членами группы или линейно. В последнем случае в конце цепочки абонентов может стоять автоответчик.
  • Шеф-секретарская группа. Абоненты данной группы имеют возможность воспользоваться целым рядом дополнительных функций, специально разработанных для совместной эффективной работы руководителя и его секретаря.
  • Речевая почта предназначена для хранения, вызова и распределения информации в виде обычной речи. Может использоваться в режиме автоответчика. Заметим, что услуга речевой почты доступна абоненту, если в состав станции включена служба Hicom PhoneMail (для системы Hicom 3х3) или Hicom 300 VoiceMail, VMS (для системы Hicom 3х2). Эти службы организуются на базе дополнительных серверов.

Служба документальной электросвязи предназначена для обработки неречевой информации в станции Hicom 300. Данная служба основана на применении внешних серверов и позволяет предоставлять следующие услуги:

  • факсимильной связи;
  • передачи данных;
  • связи с использованием телетекста.

В настоящее время телетекст как вид связи утратил былое значение и привлекательность для абонентов. Его функции с успехом выполняются передачей данных и факсимильной связью. В станции Hicom 300 телетекст продолжает поддерживаться для совместимости с уже имеющимися у пользователя системами связи.

В состав Hicom 3x2 может входить сервер факсимильной связи, поддерживающий службу Hicom FaxMail. Эта служба предоставляет возможность абонентам, вне зависимости от наличия у них факсимильного аппарата, принимать и отправлять факсимильные сообщения при помощи персонального "факсимильного почтового ящика". Для факсимильной связи используются централизованные факсимильные аппараты или компьютеры с факс-модемами.

Если факсимильный аппарат отсутствует или занят, приходящее сообщение будет записано в буфере; затем его можно распечатать в любое время на любом факсимильном аппарате организации. Сигнал о получении факсимильного сообщения передается абоненту на его телефонный аппарат сервером факсимильной службы.

Для факсимильных сообщений имеется целый ряд дополнительных услуг. К ним относятся посылка факсов в заданное время (например, при льготном тарифе), переадресация сообщений, рассылка факсов по списку, система авторизации пользователей и др.

Станция Hicom 300 поддерживает обмен данными между ПК и обеспечивает интеграцию копьютерных и телефонных технологий.

ПО Hicom ACL (Application Connectivity Link) используется для работы приложений, обеспечивающих взаимосвязь телефонной станции и компьютерных технологий. К этим приложениям, например, относятся CTI (Computer Teelephone Integration, интеграция телефонии и компьютеров) и CSTA (Computer Supported Telecommunications Applications, телекоммуникационные приложения с компьютерной поддержкой). Через интерфейс ACL подключаются система автоматического распределения вызовов, приложения телемаркетинга и т. п. Между фирмой Siemens и компаниями IBM, Siemens-Nixdorf, Tandem, Digital и CSB заключены соглашения об интеграции их компьютерных платформ и приложений со станцией Hicom 300.

Услуги мультимедийной связи могут быть реализованы путем соединения персональных компьютеров через специальное оборудование (инверсные мультиплексоры). При этом пользователь устанавливает "видеосоединения" путем набора простого телефонного номера с персонального компьютера. Такая связь может быть организована между двумя абонентами, а при наличии специального сервера - в группе абонентов. Кроме того, абоненты получают возможность пересылать друг другу файлы, совместно редактировать документы и т.д. Данная услуга связи особенно эффективна при территориальной разнесенности филиалов компании.

Абонентские терминалы

Пользоваться дополнительными функциями службы речевой связи, получать доступ к услугам служб факсимильной и компьютерной связи наиболее удобно с так называемых системных телефонных аппаратов. Для удовлетворения различных потенциальных запросов станция Hicom 300 поддерживает большое число интерфейсов и может комплектоваться различными типами системных телефонных аппаратов. На рис. 2 показаны основные интерфейсы, типы абонентских устройств и подключения станции Hicom 300 к различным сетям.

(1x1)

Рисунок 2.
Интерфейсы и абонентские устройства станции Hicom 300

Станция Hicom 300 непосредственно поддерживает двухпроводные аналоговые интерфейсы. Аналоговые соединительные линии позволяют включать УПАТС в сети общего пользования. Станции Hicom 300 небольшой емкости обычно подключаются по нескольким абонентским линиям, арендованным у оператора городской сети.

При большой емкости используется подключение через соединительные линии. С помощью дополнительного оборудования (конвертеров) Hicom 300 может быть подключена к отечественным АТС, использующим различные виды соединительных линий (двух-, трех- и четырехпроводные) и различные виды сигнализации (E&M; R1; R1,5; R2 и т. п.).

Абонентские линии с аналоговым интерфейсом способны работать с любыми аналоговыми телефонами и факс-аппаратами различных производителей. Поддерживаются частотные (DTMF) и импульсные (DP) методы набора номера. При работе в частотном режиме набора абоненту доступны многие услуги через донабор определенных кодовых комбинаций.

Полностью реализовать цифровую связь между абонентами позволяют системные телефонные аппараты. Их общей чертой является то, что аналого-цифровое и цифро-аналоговое преобразование речи осуществляется непосредственно в телефонном аппарате. Все типы и модели системных аппаратов обеспечивают доступ к услугам речевых телекоммуникационных служб.

Эти аппараты отличаются друг от друга набором функциональных клавиш и типом интерфейса подключения к станции Hicom 300, а также ценой. Выбор аппарата зависит от служебных задач абонентов, их положения в иерархической структуре организации. Понятно, что секретарю фирмы, основную часть своего рабочего времени отвечающему на телефонные звонки и соединяющему между собой абонентов, требуется куда более удобный аппарат, чем, скажем, вахтеру. С учетом особенностей различных рабочих мест со станцией Hicom 300 могут поставляться следующие варианты системных телефонов.

  • Аппарат Basic 300 предназначен для обычного рабочего места. Обладает минимальным набором из восьми функциональных клавиш и четырех светодиодных индикаторов.
  • Многоцелевой аппарат Standart 300 с жидкокристаллическим дисплеем, 24-мя функциональными клавишами, 10 из которых могут быть запрограммированы под "именные", и восемью светодиодными индикаторами. На дисплей может выводиться разнообразная информация, зависящая от вида соединения (входящего или исходящего).
  • Часто пользующимся телефонной связью сотрудникам можно рекомендовать аппарат Komfort 300. Он является развитием аппарата Standart 300 и имеет добавочную функциональную клавишу, используемую для доступа к речевой почте или телекоммуникационным службам, и 21 светодиодный индикатор. К этому аппарату дополнительно могут быть подключены приставка автонабора, приставка автонабора со считывателем электронных карточек или электронная записная книжка.
  • Развитием Komfort 300 стал аппарат Team300. По своим техническим характеристикам он идентичен Komfort 300 с любой приставкой, а отличается от него функциональным назначением различных клавиш, которое определяется программным обеспечением станции.
  • Аппарат Top 300 основывается на аппарате Komfort 300 и программируется для работы в составе шеф-секретарской группы.

Системные телефонные аппараты могут комплектоваться адаптерами интерфейса передачи данных - так называемыми DCI-картами. Такой адаптер обеспечивает интерфейс V.24/V.28 (RS-232C) для подключения персонального компьютера и передачу данных на скорости 19,2 кбит/с. "С точки зрения" компьютера, это обычный модем, понимающий системы команд Hayes или ITU-T V.25 (V.25 bis). Например, операционная система Windows 95 "воспринимает" DCI-карту как стандартный модем.

В последнее время появился новый класс системных телефонных аппаратов для станции Hicom 300 под общим названием optiset E. В его состав входят:

  • недорогой аппарат с минимумом функциональных возможностей optiset E entry;
  • Optiset E basic, являющийся основным аппаратом данного класса;
  • оptiset E standart, обладающий расширенными возможностями;
  • аппараты optiset E advance и optiset E advance plus, предназначенные для абонентов, часто пользующихся телефонной связью;
  • наиболее насыщенный функциональными возможностями аппарат optiset E memory со встроенной электронной записной книжкой.

К этому семейству аппаратов разработан модуль автонабора и целый ряд дополнительных адаптеров. Благодаря им можно подключать два телефонных аппарата optiset E последовательно, что позволяет экономить на кабелях абонентской сети. Поддерживается интерфейс к персональным компьютерам, аналогичный DCI-карте. Имеется адаптер для подключения абонентских устройств с интерфейсом So (немецкое наименование интерфейса S/T. - Прим. ред.), например видеотерминалов или ISDN-плат персональных компьютеров. Также существует адаптер, увеличивающий допустимую длину абонентской линии системного телефонного аппарата до 8 км.

Кроме "родных" системных телефонных аппаратов станция Hicom 300 может работать с цифровыми телефонными аппаратами других фирм, поддерживающими стандарты ISDN. Системные аппараты подключаются к станции через соответствующие цифровые интерфейсы, которые имеют общее название BRI (Basic Rate Interface) - интерфейс базового доступа.

Помимо фирменных интерфейсов Hicom 300 поддерживает стандартный ISDN-интерфейс So. Он позволяет подключать к телефонной станции любые цифровые телефонные аппараты, ISDN-платы персональных компьютеров, видеотерминальные устройства, мосты и маршрутизаторы локальных сетей и т.п. При подключении абонентских устройств к телефонной станции по типу "точка-точка" длина абонентской линии с интерфейсом So может достигать 1000 м.

Интерфейс So дает возможность организовывать шинное подключение абонентских устройств к станции. На одну шину допускается подключение до 8 устройств, четыре из которых могут быть цифровыми телефонами. Каждому устройству на шине можно назначить индивидуальный телефонный номер. Все это помогает снизить расходы на кабельные сооружения абонентской сети.

Однако существуют серьезные ограничения на длину шины So. Суммарная длина шины может достигать 150 м (от точки включения в станцию до нагрузочных сопротивлений на другом конце шины), а расстояние между абонентскими устройствами не должно превышать 35 м. При другом варианте шинной топологии ее максимальная длина составляет 500 м, но необходимо, чтобы все абонентские устройства группировались у дальнего конца шины. Расстояние между ними должно быть не больше 10 м. Для этой топологии выпускается специальная стойка So. Кроме ограниченной длины абонентской линии серьезным недостатком интерфейса So является необходимость в четырехпроводных линиях.

Желание увеличить допустимую длину абонентской линии и снизить потенциальные расходы клиентов на кабельные сооружения стало одной из причин разработки собственных цифровых интерфейсов для станции Hicom 300. В настоящее время Hicom 300 поддерживает следующие фирменные абонентские интерфейсы:

  • U200 является цифровым интерфейсом первого поколения. Двухпроводная абонентская линия может иметь длину 4500 м. Этот интерфейс поддерживает только один В-канал со скоростью 64 кбит/с и один D-канал со скоростью 8 кбит/с;
  • развитием U200 стал интерфейс Up0, поддерживающий два канала В и один канал D со скоростью 16 кбит/с. Максимальная длина двухпроводной абонентской линии достигает 2400 м;
  • для цифровых аппаратов optiset E используется интерфейс Up0/e, аналогичный по характеристикам интерфейсу Up0;
  • интерфейс U2B1Q позволяет организовывать абонентские линии длиной до 8 км. Такая линия оканчивается адаптером, формирующим интерфейс So.

Станция Hicom 300 имеет фирменный протокол сигнализации абонентских линий CorNet T. Кроме того, поддерживаются международный протокол Q.931, европейский протокол E-DSS1, региональные немецкие протоколы 1TR6 и DKZ.

К абонентским устройствам группового пользования можно отнести модемы, входящие в модемный пул. Благодаря им любой абонент станции Hicom 300, обладающий телефонным аппаратом с картой DCI и персональным компьютером, может воспользоваться модемной связью с внешним абонентом.

Помимо интерфейсов BRI станция Hicom 300 поддерживает абонентский вариант интерфейса S2 (немецкое название интерфейса основного доступа - PRI, Primary Rate Interface. С его помощью к станции подключаются следующие виды терминальных устройств:

  • Hicom Dispatcher 300 представляет собой специализированное оборудование для решения задач, которые свойственны центрам управления разветвленных и опасных производств. Применяется в системах энергоснабжения, авиадиспетчерских службах и т. п.;
  • Hicom Executive 300 - система телефонной связи, предназначенная для руководителей высокого ранга. Обеспечиваются возможности одновременной связи по многим линиям, прямого вызова большого числа абонентов и организации конференцсвязи со множеством участников (проведение совещаний);
  • Hicom Trading 300 является специализированным устройством, которое предназначено для биржевых и банковских дилеров.

В последние годы стал приобретать популярность еще один тип абонентских устройств - с радиодоступом. Станция Hicom 300 поддерживает систему бесшнуровой телефонии стандарта DECT (Hicom cordless E).

Основу этой системы составляет встраиваемый в станцию Hicom 300 центр коммутации мобильной связи. В зависимости от планируемых числа базовых станций системы DECT и максимального количества абонентов центр коммутации может состоять из различного числа модулей SLC16 (максимум из четырех).

Каждый модуль поддерживает до 16 базовых станций. В зависимости от типа кабеля расстояние до базовых станций может достигать 2000 м. Используется интерфейс UP0/E. Базовая станция поддерживает до 12 радиоканалов и обеспечивает радиус обмена 50 м внутри здания и 300 м на открытой местности. Электрическое питание базовых станций осуществляется либо с помощью внешнего питания, что удобно при размещении внутри зданий, либо от станции Hicom 300. Последний вариант используется для открытой местности и требует специального кабеля.

Возможно подключение к станции Hicom 300 до 440 абонентов беспроводной связи стандарта DECT. Фирма Siemens выпускает два вида телефонных аппаратов для беспроводной связи, Gigaset 1000S и Gigaset 1000C, которые различаются лишь набором доступных функций. Излучаемая мощность составляет 10 мВт. Используется диапазон частот 1,88-1,9 ГГц.

Новая версия системы Hicom cordless E v2.2 поддерживает до 256 базовых станций и обеспечивает возможность роуминга в сети станций Hicom 300. В составе сети поддерживаются до 1920 базовых станций.

Сетевые возможности Hicom 300

Учрежденческая АТС Hicom 300 может не только подключаться к сетям общего пользования, но и служить основой для создания корпоративных сетей или подключаться к уже существующим сетям, поддерживающим ISDN. В зависимости от емкости станции и ожидаемого сетевого трафика Hicom 300 можно включать в корпоративные цифровые сети через интерфейс So или S2. При отсутствии выделенных цифровых каналов связи станции Hicom 300 объединяются в сеть аналоговыми или цифровыми коммутируемыми каналами сетей общего пользования с помощью эмулятора частных сетей PNE (Private Network Emulator).

На рис. 3 представлена схема простейшей корпоративной сети, состоящей из трех станций Hicom 300. Как видно из рисунка, две станции соединяются посредством цифровых каналов через интерфейс S2, который обеспечивает 30 В-каналов и один D-канал со скоростью 64 кбит/с. Третья станция не имеет возможности доступа к выделенным цифровым каналам связи; для подключения к корпоративной сети используются модули PNE. В этом случае все "разговорные" В-каналы организуются по внешним коммутируемым аналоговым или цифровым линиям, а канал D реализуется различными способами, например через модемное соединение или через сеть Х.25.

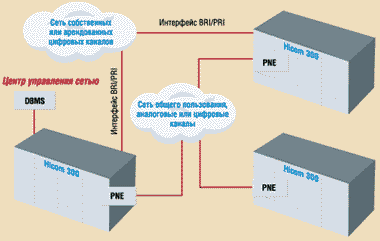

Рисунок 3.
Пример построения корпоративной сети на базе Hicom 300

Эмулятор PNE может также использоваться для организации резервных каналов связи между станциями корпоративной сети, задействуемых при возникновении перегрузок или отказов на основных каналах. Иногда выгодно использовать PNE при подключении к сети станций, расположенных в сильно удаленных филиалах компании. При этом резко снижаются расходы на оплату соединительных линий.

В сетях, состоящих только из станций Hicom 300, при межстанционном обмене применяется фирменный протокол CorNet-N. Это позволяет сохранить для всех абонентов сети все разрешенные услуги и организовать централизованные сетевые службы, например речевой почты VoiceMail или факсимильной связи FaxMail.

Если в корпоративной сети имеются станции различных производителей, то для подключения к ней Hicom 300 поддерживает различные сетевые протоколы. Разумеется, в неоднородной сети пропадает возможность организации централизованных служб и использования ряда услуг. Станция Hicom 300 поддерживает целый ряд международных и региональных протоколов: ECMA Q-SIG, ITU-T Q.931, ETSI Euro-ISDN, 1TR6, SwissNet, Numeris, DPNSS, а также национальные протоколы Испании, Финляндии, Португалии, Бельгии, Дании, Нидерландов и Китая.

Для управления и мониторинга корпоративной сети на базе станций Hicom 300 существует система управления под названием DMS (Domain Management System). В ее состав входят модули, предназначенные для решения конкретных задач:

  • графического управления конфигурацией;
  • графического управления характеристиками;
  • графического управления устранением неисправностей;
  • справочная служба;
  • универсальный тарификатор;
  • вспомогательные модули.

Создание корпоративной телекоммуникационной сети является необходимым, но дорогостоящим делом. Поэтому правильный выбор станций и оптимальной стратегии построения однородной сети принесет значительную выгоду. В качестве основных плюсов назовем уменьшение эксплуатационных расходов и возможность маршрутизации вызовов внутри сети.

Первое преимущество очевидно - если используется один тип станций, то фирме не надо содержать множество специалистов по разным станциям. Единый сетевой центр управления гораздо выгоднее, чем поддержание автономных систем управления на каждой станции.

Функция организации соединений по наиболее дешевому маршруту (LCR - Least Cost Routing) обеспечивает снижение расходов на услуги связи как при звонках между филиалами компании, так и при обычных междугородних звонках. Сеть станций Hicom 300 позволяет осуществлять маршрутизацию вызовов по каналам корпоративной сети, аренда которых уже была оплачена фирмой при построении такой сети. Услуги LCR дают возможность программирования маршрута вызова по критериям тарифной стоимости. Это выгодно, если оплата каналов связи корпоративной сети зависит от размера трафика и времени суток.

Система Hicom 300E

В настоящее время фирма Siemens выпустила новую учрежденческую АТС Hicom 300E, которая является развитием Hicom 300 (индекс Е происходит от английского слова "evolution" - развитие, эволюция). Эта новая телекоммуникационная система является единой ифраструктурой для передачи речи и данных, для узкополосных и широкополосных видов связи.

Существуют две конструктивные модификации Hicom 300E. Модель Hicom 330E поддерживает до 576 портов и состоит из одной или двух полок настенного исполнения, Hicom 350E выполняется в напольных шкафах. Одна станция может комплектоваться максимум тремя шкафами, что обеспечивает емкость до 5760 портов. В базовой конфигурации на основе одного шкафа предельная емкость составляет 1536 портов.

Станция Hicom 300E обеспечивает:

  • поддержку приложений мультимедиа;
  • удобную и экономичную сетевую интеграцию;
  • улучшенные дополнительные функции службы речевой связи;
  • эффективную интеграцию приложений речь/данные.

Станция Hicom 300E поддерживает полную мультимедиасвязь на скорости до 2 Мбит/с. Для этого обеспечивается коммутация высокоскоростных каналов. Поддерживается автоматический выбор следующих каналов: 384 кбит/с (Н0); 1,5 Мбит/с (Н11); 2,0 Мбит/с (Н12).

Для сопряжения с сетью АТМ станция Hicom 300E имеет специальные средства. Станции Hicom 300E могут объединяться в корпоративную сеть через транспортную АТМ-сеть, а также поддерживать коммутируемые соединения между абонентами ISDN и ATM (по интерфейсу UNI 4.0). Подключение к АТМ-сети осуществляется на скорости 155,52 Мбит/с по много- или одномодовому оптическому кабелю. Один модуль подключения поддерживает до 128 В-каналов по 64 кбит/с.

Функции сжатия речевого сигнала (4-16 кбит/с) и выбора маршрута сетевой коммутации по критерию наименьшей стоимости обеспечивают снижение расходов на соединительные линии при объединении станций Hicom 300E в корпоративную сеть.

Станция Hicom 300E поддерживает интерфейс локальной сети Ethernet и стек протоколов TCP/IP. Благодаря этому возможны подключение системы управления станцией и реализация приложений ACL (аналогично осуществляемым станцией Hicom 300).

Рисунок 4.
Организация доступа к сети ATM

В станцию встроен маршрутизатор, обеспечивающий пропускную способность 10 Мбит/с для интерфейса Еthernet и до 16 потоков по 64 кбит/с для региональных и глобальных сетей. Hicom 300E совместима со станциями Hicom 300 по принципу "сверху-вниз", т. е. она полностью обеспечивает службы и услуги предыдущего поколения станций.

В настоящее время УПАТС Hicom 300E проходит процедуру сертификации для ее использования в сетях связи Российской Федерации. Первые поставки данной станции в Россию ожидаются в середине текущего года.


С авторами статьи Алексеем Полуниным и Дмитрием Сабаевым можно связаться по телефону 205-4078.
