Сегодня невозможно представить себе нашу жизнь без компьютеров и сетей на их основе. Человечество стоит на пороге нового мира, в котором будет создано единое информационное пространство. В этом мире осуществлению коммуникаций больше не будут препятствовать ни физические границы, ни время, ни расстояния.

Сейчас во всем мире существует огромное количество сетей, выполняющих различные функции и решающих множество разнообразных задач. Раньше или позже, но всегда наступает момент, когда пропускная способность сети бывает исчерпана и требуется проложить новые линии связи. Внутри здания это сделать относительно легко, но уже при соединении двух соседних зданий начинаются сложности. Требуются специальные разрешения, согласования, лицензии на проведение работ, а также выполнение целого ряда сложных технических требований и удовлетворение немалых финансовых запросов организаций, распоряжающихся землей или канализацией. Как правило, сразу же выясняется, что самый короткий путь между двумя зданиями - это не прямая. И совсем необязательно, что длина этого пути будет сопоставима с расстоянием между этими зданиями.

Конечно, всем известно беспроводное решение на основе различного радиооборудования (радиомодемов, малоканальных радиорелейных линий, микроволновых цифровых передатчиков). Но количество сложностей не уменьшается. Эфир перенасыщен и получить разрешение на использование радиооборудования весьма непросто, а иногда - даже невозможно. Да и пропускная способность этого оборудования существенно зависит от его стоимости.

Мы предлагаем воспользоваться новым экономичным видом беспроводной связи, который возник совсем недавно, - лазерной связью. Наибольшее развитие эта технология получила в США, где и была разработана. Лазерная связь обеспечивает экономичное решение проблемы надежной и высокоскоростной ближней связи (1,2 км), которая может возникнуть при объединении телекоммуникационных систем разных зданий. Ее использование позволит осуществить интеграцию локальных сетей с глобальными, интеграцию удаленных друг от друга локальных сетей, а также обеспечить нужды цифровой телефонии. Лазерная связь поддерживает все необходимые для этих целей интерфейсы - от RS-232 до АТМ.

Как осуществляется связь

Лазерная связь позволяет осуществлять соединения типа "точка-точка" со скоростью передачи информации до 155 Мбит/с. В компьютерных и телефонных сетях лазерная связь обеспечивает обмен информацией в режиме полного дуплекса. Для приложений, не требующих высокой скорости передачи (например, для передачи видеосигнала и сигналов управления в системах технологического и охранного телевидения), имеется специальное экономичное решение с полудуплексным обменом. Когда требуется объединить не только компьютерные, но и телефонные сети, могут применяться модели лазерных устройств со встроенным мультиплексором для одновременной передачи трафика ЛВС и цифровых групповых потоков телефонии (Е1/ИКМ30).

Лазерные устройства могут осуществлять передачу любого сетевого потока, который доставляется им при помощи оптоволокна или медного кабеля в прямом и обратном направлениях. Передатчик преобразует электрические сигналы в модулированное излучение лазера в инфракрасном диапазоне с длиной волны 820 нм и мощностью до 40 мВт. В качестве среды распространения лазерная связь использует атмосферу. Затем лазерный луч попадает в приемник, имеющий максимальную чувствительность в диапазоне длины волны излучения. Приемник производит преобразование излучения лазера в сигналы используемого электрического или оптического интерфейса. Так осуществляется связь с помощью лазерных систем.

Семейства, модели и их особенности

В этом разделе мы хотим представить Вам три семейства наиболее популярных в США лазерных систем - LOO, OmniBeam 2000 и OmniBeam 4000 (таблица 1). Семейство LOO является базовым и позволяет осуществлять передачу данных и голосовых сообщений на расстояние до 1000 м. Семейство OmniBeam 2000 имеет аналогичные возможности, но действует на большее расстояние (до 1200 м) и может передавать видеоизображения и комбинацию данных и речи. Семейство OmniBeam 4000 может осуществлять высокоскоростную передачу данных: от 34 до 52 Мбит/с на расстояние до 1200 м и от 100 до 155 Мбит/с - до 1000 м. На рынке представлены и другие семейства лазерных систем, но они либо покрывают меньшее расстояние, либо поддерживают меньшее количество протоколов.

Таблица 1.

Семейство
LOO
OmniBeam 2000
OmniBeam 4000
Ethernet (10 Мбит/с)
+
+
-
Token Ring (416 Мбит/с)
+
+
-
E1 (2 Мбит/с)
+
+
-
Видеоизображение
-
+
-
Комбинация данных и речи
-
+
-
Высокоскоростная передача данных (34-155 Мбит/с)
-
-
+
Возможность модернизации
-
+
+

Каждое из семейств включает в себя набор моделей, поддерживающих различные коммуникационные протоколы (таблица 2). В семейство LOO входят экономичные модели, которые обеспечивают передачу на расстояние до 200 м (буква "S" в конце наименования).

Таблица 2.

Модель
LOO-28
LOO-28S
LOO-38
LOO-38S
OB2046
OB2846
OB2000E1
OB2000E
OB4000
Поддерживаемый протокол
Ethernet IEEE802.3 FOIRL
Ethernet IEEE802.3 AUI
E1CCITT G.703 DA-15
Ethernet IEEE802.3 FOIRL и E1 CCITT G.703 DA-15
E1 CCITT G.703 DA-15
Ethernet IEEE802.3 FOIRL
Е3; SONET1/OC1; ATM52; Fast Ethernet 802.3U; FDDI; SONET3/OC3; ATM155

Несомненным достоинством лазерных устройств связи является их совместимость с большинством телекоммуникационного оборудования различного назначения (концентраторов, маршрутизаторов, повторителей, мостов, мультиплексоров и АТС).

Установка лазерных систем

Немаловажным этапом создания системы является ее инсталляция. Собственно включение занимает ничтожно малое время по сравнению с монтажом и настройкой лазерного оборудования, которые продолжаются несколько часов при условии их выполнения хорошо обученными и оснащенными специалистами. При этом от качества выполнения этих операций будет зависеть и качество работы самой системы. Поэтому перед представлением типовых вариантов включения мы хотели бы уделить некоторое внимание этим вопросам.

При наружном размещении приемопередатчики могут устанавливаться на поверхности крыш или стен. Лазер монтируется на специальной жесткой опоре, обычно металлической которая крепится к стене здания. Опора также обеспечивает возможность регулировки угла наклона и азимута луча.

В этом случае для удобства монтажа и обслуживания системы ее подключение осуществляется через распределительные коробки (РК). В качестве соединительных кабелей обычно используют оптоволокно для цепей передачи данных и медный кабель для цепей питания и контроля. Если оборудование не имеет оптического интерфейса данных, то возможно использование модели с электрическим интерфейсом или внешнего оптического модема.

Блок питания (БП) приемопередатчика всегда устанавливается внутри помещения и может крепиться на стене или в стойке, которая используется для оборудования ЛВС или кросса структурированных кабельных систем. Рядом может быть установлен и монитор состояний, который служит для дистанционного контроля функционирования приемопередатчиков семейств ОВ2000 и ОВ4000. Его использование позволяет осуществлять диагностику лазерного канала, индикацию величины сигнала, а также закольцовывание сигнала для его проверки.

При внутреннем монтаже лазерных приемопередатчиков необходимо помнить о том, что мощность лазерного излучения падает при прохождении через стекло (не менее 4% на каждом стекле). Другая проблема - капли воды, стекающие по внешней стороне стекла во время дождя. Они играют роль линз и могут привести к рассеиванию луча. Чтобы уменьшить этот эффект, рекомендуется устанавливать оборудование вблизи верхней части стекла.

Для обеспечения качественной связи необходимо учесть некоторые основные требования.

Самым главным из них, без выполнения которого связь будет невозможна, является то, что здания должны находится в пределах прямой видимости, при этом не должно быть непрозрачных препятствий на пути распространения луча. Кроме того, поскольку лазерный луч в области приемника имеет диаметр 2 м, необходимо, чтобы приемопередатчики находились над пешеходами и потоком транспорта на высоте не ниже 5 м. Это связано с обеспечением правил безопасности. Транспорт также является источником газов и пыли, которые влияют на надежность и качество передачи. Луч не должен распространяться в непосредственной близости от линий электропередач или пересекать их. Необходимо учесть возможный рост деревьев, движения их крон при порывах ветра, а также влияние атмосферных осадков и возможные сбои в работе из-за пролетающих птиц.

Правильный выбор приемопередатчика гарантирует устойчивую работу канала во всем диапазоне климатических условий России. Например, при большом диаметре луча уменьшается вероятность сбоев, связанных с атмосферными осадками.

Лазерное оборудование не является источником электромагнитного излучения (ЭМИ). Однако если разместить его вблизи приборов с ЭМИ, то электронное оборудование лазера будет улавливать это излучение, что может вызвать изменение сигнала как в приемнике, так и в передатчике. Это повлияет на качество связи, поэтому не рекомендуется размещать лазерное оборудование вблизи таких источников ЭМИ, как мощные радиостанции, антенны и т.п.

При установке лазера желательно избегать ориентации лазерных приемопередатчиков в направлении восток-запад, так как несколько дней в году солнечные лучи могут на несколько минут перекрыть лазерное излучение, и передача станет невозможной, даже при наличии специальных оптических фильтров в приемнике. Зная, как движется солнце по небосклону в конкретном районе, можно легко решить эту проблему.

Вибрация может вызвать сдвиг лазерного приемопередатчика. Во избежание этого не рекомендуется устанавливать лазерные системы вблизи моторов, компрессоров и т.п.

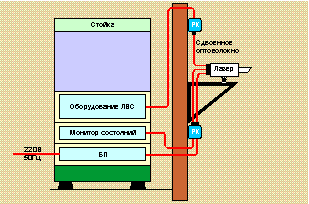

Picture 1

Рисунок 1.
Размещение и подключение лазерных приемопередатчиков.

Несколько типовых способов включения

Лазерная связь поможет решить проблему ближней связи при соединении типа "точка-точка". В качестве примеров рассмотрим несколько типовых вариантов или способов включения. Итак, у вас есть центральный офис (ЦО) и филиал (Ф), в каждом из которых функционирует компьютерная сеть.

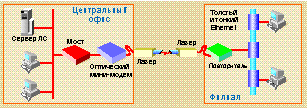

На рисунке 2 представлен вариант организации канала связи для случая, в котором требуется объединить Ф и ЦО, использующие в качестве сетевого протокола Ethernet, а в качестве физической среды - коаксиальный кабель (толстый или тонкий). В ЦО находится сервер ЛВС, а в Ф - компьютеры, которые требуется подключить к этому серверу. С помощью лазерных систем, например моделей LOO-28/LOO-28S или ОВ2000Е, вы легко решите эту проблему. Мост устанавливается в ЦО, а повторитель в Ф. Если мост или повторитель имеет оптический интерфейс, то оптический минимодем не потребуется. Лазерные приемопередатчики подключаются посредством сдвоенного оптоволокна. Модель LOO-28S позволит вам осуществлять связь на расстоянии до 213 м, а LOO-28 - до 1000 м при угле "уверенного" приема 3 мрад. Модель ОВ2000Е покрывает расстояние до 1200 м при угле "уверенного" приема 5 мрад. Все эти модели работают в режиме полного дуплекса и обеспечивают скорость передачи 10 Мбит/с.

Picture 2

Рисунок 2.
Подключение удаленного сегмента ЛВС Ethernet на основе коаксиального кабеля.

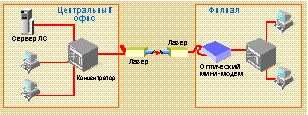

Подобный же вариант объединения двух сетей Ethernet, использующих в качестве физической среды витую пару (10BaseT) приведен на рисунке 3. Его отличие заключается в том, что вместо моста и повторителя используются концентраторы (хабы), имеющие необходимое число разъемов 10BaseT и один интерфейс AUI или FOIRL для подключения лазерных приемопередатчиков. В этом случае необходимо установить лазерный приемопередатчик LOO-38 или LOO-38S, который обеспечивает требуемую скорость передачи в режиме полного дуплекса. Модель LOO-38 может поддерживать связь на расстоянии до 1000 м, а модель LOO-38S - до 213 м.

Picture 3

Рисунок 3.
Подключение удаленного сегмента ЛВС Ethernet на основе витой пары.

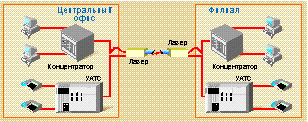

На рисунке 4 представлен вариант комбинированной передачи данных между двумя ЛВС (Ethernet) и группового цифрового потока E1 (ИКМ30) между двумя УАТС (в ЦО и Ф). Для решения этой проблемы подходит модель ОВ2846, которая обеспечивает передачу данных и речи со скоростью 12 (10+2) Мбит/с на расстояние до 1200 м. ЛВС подключается к приемопередатчику при помощи сдвоенного оптоволокна через стандартный SMA-разъем, а телефонный трафик передается посредством коаксиального кабеля 75 Ом через BNC-разъем. Необходимо отметить тот факт, что мультиплексирование потоков данных и речи не требует дополнительного оборудования и выполняется приемопередатчиками без снижения пропускной способности каждого из них в отдельности.

Picture 4

Рисунок 4.
Объединение вычислительных и телефонных сетей.

Вариант осуществления высокоскоростной передачи данных между двумя ЛВС (LAN "A" в ЦО и LAN "B" в Ф) с использованием коммутаторов АТМ и лазерных приемопередатчиков представлен на рисунке 5. Модель ОВ4000 позволит решить проблему высокоскоростной ближней связи оптимальным образом. Вы получите возможность передавать потоки Е3, ОС1, SONET1 и ATM52 с требуемыми скоростями на расстояние до 1200 м, а потоки 100 Base-VG или VG ANYLAN (802.12), 100 Base-FX или Fast Ethernet (802.3), FDDI, TAXI 100/140, OC3, SONET3 и ATM155 с требуемыми скоростями - на расстояние до 1000 м. Передаваемые данные доставляются на лазерный приемопередатчик при помощи стандартного сдвоенного оптоволокна, подключаемого через SMA-разъем.

Picture 5

Рисунок 5.
Объединение высокоскоростных телекоммуникационных сетей.

Приведенные примеры не исчерпывают всех возможных вариантов применения лазерного оборудования.

Что выгодней?

Попробуем определить место лазерной связи среди остальных проводных и беспроводных решений, кратко оценив их достоинства и недостатки (таблица 3).

Таблица 3.

Ориентировочная стоимость
Медный кабель
Оптоволокно
Радиоканал
Лазерный канал
от 3 до 7 тыс. дол. за 1 км
до 10 тыс. дол. за 1 км
от 7 до 100 тыс. дол. за комплект
12-22 тыс. дол. за комплект
Время на подготовку и выполнение монтажа
Подготовка работ и прокладка - до 1 месяца; установка HDSL-модемов - несколько часов
Подготовка работ и прокладка 1-2 месяца
Подготовка работ 2-3 месяца, установка - несколько часов
Подготовка работ 1-2 недели, установка - несколько часов
Максимальная пропускная способность
До 2 Мбит/с при использованием HDSL
До 155 Мбит/с
До 155 Мбит/с
До 155 Мбит/с
Максимальная дальность связи без повторителей
До 20 км при использовании HDSL
Не менее 50-70 км
До 80 км (зависит от мощности сигнала)
До 1,2 км
BER
>1E-7
<1E-10
1E-10
1E-10...1E-9

Начнем со всем известного обычного медного кабеля. Некоторые его характеристики позволяют практически точно рассчитать параметры создаваемого канала связи. Для такого канала неважно, каково направление передачи и нахоятся ли объекты в прямой видимости, не нужно думать о влиянии осадков и многих других факторов. Однако качество и скорость передачи, обеспечиваемые этим кабелем, оставляют желать лучшего. Частота появления ошибочных битов (BER) составляет величину порядка 1Е-7 и выше, что значительно больше величины этого показателя у оптоволокна или беспроводной связи. Медные кабели относятся к низкоскоростным каналам связи, поэтому прежде чем прокладывать новые кабели, подумайте о том, стоит ли их использовать. Если кабель уже имеется, то вам стоит задуматься о том, как повысить его пропускную способность на основе технологии HDSL. Однако следует учитывать, что она может не обеспечить требуемого качества связи из-за неудовлетворительного состояния кабельных линий.

Оптоволоконные кабели имеют значительные преимущества перед медными. Высокие пропускная способность и качество передачи (BER<1E-10), помехозащищенность, меньшие потери энергии при передаче (следовательно, требуется меньшее число регенераторов) - вот далеко не полный список преимуществ оптоволокна. Однако прокладка оптоволокна может обойтись вам в приличную сумму (до 10 тыс. дол. за 1 км). К этому надо добавить значительную трудоемкость прокладки и высокие цены на сварочное и измерительное оборудование. Завоевание мира оптоволокном придется отложить на некоторе время, но мы не сомневаемся, что ему принадлежит будущее. Правда, пока существует возможность повышения качества и скорости связи на медном кабеле, пользователи предпочитают пользоваться существующими медными линиями, нежели прокладывать оптоволоконные.

Сейчас широкое применение находит радиосвязь, особенно радиорелейные линии и радиомодемы. Им также присущ свой набор преимуществ и недостатков. Существующие технологии радиосвязи при создании канала для передачи данных обеспечат вам более высокие качество (BER<1Е-10) и пропускную способность, чем медный кабель, и, возможно, дешевле, чем оптоволокно. Монтаж оборудования займет меньшее время. Однако при организации радиоканала желательно нахождение объектов в прямой видимости во избежание проблем с качеством связи. Возможны искажения или потери данных из-за засоренности и перенаселенности радиоэфира, да и само радиооборудование является источником помех. Производители идут на различные ухищрения для обеспечения качества связи, но проблемы остаются. Определенные трудности связаны и с получением разрешения на пользование радиоканалом.

Лазерная связь - быстро и качественно, надежно и эффективно решает проблему ближней связи между двумя зданиями, находящимися на расстоянии до 1200 м и в прямой видимости. Без выполнения этих условий лазерная связь невозможна. Ее несомненными преимуществами являются:

  • "прозрачность" для большинства сетевых протоколов (Ethernet, Token Ring, Sonet/OC, ATM, FDDI и др.);
  • высокая скорость передачи данных (до 155 Мбит/с сегодня, до 1 Гбит/с у анонсированного производителями оборудования);
  • высокое качество связи с BER=1Е-10...1Е-9;
  • подведение сетевого трафика к лазерному приемопередатчику при помощи кабельных и/или оптоволоконных устройств сопряжения;
  • отсутствие необходимости получения разрешений на использование;
  • относительно низкая стоимость лазерного оборудования, по сравнению с радиосистемами.

Лазерные приемопередатчики, из-за низкой мощности их излучения, не представляют опасности для здоровья. Следует отметить, что хотя луч безопасен, птицы его видят и стараются уклониться, что существенно уменьшает вероятность сбоев. Если передаваемая информация доставляется к лазерному приемопередатчику и от него по стандартному многомодовому оптоволоконному кабелю, то гарантируется передача данных без радиоволнового и электромагнитного излучения. Это не только обеспечивает отсутствие воздействия на работающее рядом оборудование, но и делает невозможным несанкционированный доступ к информации (получить его можно, только подобравшись непосредственно к приемопередатчику).

Правильный выбор оборудования играет важную роль. Если вы не ошиблись в этом выборе, то ваша фирма или предприятие не будет нуждаться в модернизации или замене оборудования в течение нескольких лет. На больший срок рассчитывать не приходится вследствие стремительного появления новых высокоскоростных видов связи и динамики роста потоков информации.

Как отмечалось выше, будущее за оптоволокном и линиями связи на его основе, в которых в качестве носителя информации используется когерентное излучение лазера. Лазерная связь использует тот же носитель, но он распространяется в атмосфере. Поэтому не вызывает сомнений тот факт, что лазерные системы связи, которые решают проблему передачи данных более надежным и практичным способом, будут находить все большее применение.


Чепусов Евгений Николаевич, Шаронин Сергей Георгиевич
Учебно-технический центр "Связькомплект"
