Компания Rittal на выставке «Связь-Экспокомм» «вживую» продемонстрировала свой модульный контейнерный ЦОД RiMatrix S. Установленный на автотраке, ЦОД на протяжении текущего года совершит турне по 15 городам Европы, включая Москву и Санкт-Петербург. Премьера этого решения состоялась в марте 2013 года на выставке CeBIT в Германии, за прошедшее время в Европе уже осуществлено около десяти инсталляций RiMatrix S.

Система охлаждения Zero-U-Space Cooling-System (ZUCS). Воздушно-водяные теплообменники располагаются непосредственно под серверными стойками.
Система охлаждения Zero-U-Space Cooling-System (ZUCS). Воздушно-водяные теплообменники располагаются непосредственно под серверными стойками.

RiMatrix S представляет собой готовый ЦОД, включающий предопределенное количество серверных и сетевых стоек TS IT, системы охлаждения (с контролем микроклимата), бесперебойного энергоснабжения и пожарообнаружения (VESDA). Предлагается два базовых варианта: Single 6 и Single 9. Модель Single 6 содержит шесть серверных стоек, одну стойку для сетевого оборудования, а также три стойки системы электроснабжения — с модульным ИБП, аккумуляторными батареями (на 13 мин. автономной работы) и необходимым коммутационным оборудованием. В состав Single 9 входят восемь серверных стоек и одна стойка для сетевого оборудования — предполагается, что заказчики этой модели будут использовать отдельную систему бесперебойного питания. Проектная мощность составляет до 10 кВт на стойку, модель Single 6 рассчитана на общую мощность ИТ-оборудования 60 кВт, а модель Single 9 — 90 кВт. Модули с одинаковым числом стоек можно сдваивать — соответственно, из двух модулей Single 6 получается решение Double 6 (120 кВт), а из двух Single 9 — Double 9 (180 кВт).

Пожалуй, главное отличие RiMatrix S от других подобных решений — оригинальная система охлаждения: она полностью располагается под фальшполом, что позволяет сэкономить место для размещения полезной нагрузки (то есть ИТ-оборудования). Решение построено по принципу Zero-U-Space Cooling-System (ZUCS), то есть оно не занимает ни одного «юнита» полезного технологического пространства — в отличие, скажем, от решений, использующих рядные кондиционеры. Воздушно-водяные теплообменники, в которые поступает хладоноситель из внешних чиллерных систем, располагаются непосредственно под серверными стойками. Вентиляторы нагнетают холодный воздух через перфорированную нижнюю панель перед серверами, он проходит через серверы (охлаждая их), а затем уже нагретый поток воздуха поступает на теплообменник.

В системе RiMatrix S применяются только стойки, так как двери и боковые стенки серверных шкафов затруднили бы воздухообмен. Зоны холодного и горячего воздуха разделяются перегородкой между стойкой и потолком. Резервирование системы охлаждения реализовано по схеме N+1: при выходе из строя одного из вентиляторов или теплообменников от каждой стойки будет все равно отводиться 10 кВт тепла.

Заказ ЦОД RiMatrix S осуществляется по одному артикульному номеру. Возможны четыре базовых варианта (Single 6, Double 6, Single 9 или Double 9). Дополнительную гибкость решению придают так называемые пакеты опций. Например, в дополнение к стандартной комплектации можно заказать резервный ввод питания для достижения соответствия уровню Tier III, систему увлажнения или осушения воздуха, а также интеллектуальную систему управления класса DCIM. В этой связи следует отметить, что в стандартную комплектацию включены датчики температуры для обеспечения климат-контроля. Пакет «Эффективность» предусматривает установку интеллектуальных блоков распределения питания (PDU), универсальных измерительных устройств UMG в шкафу системы электрораспределения и других элементов, обеспечивающих полнофункциональную работу системы управления RiZone.

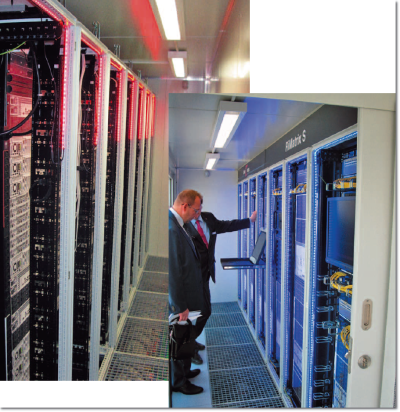

Синий — красный. Разделение зон холодного и горячего воздуха помогает добиться высокого показателя энергоэффективности.
Синий — красный. Разделение зон холодного и горячего воздуха помогает добиться высокого показателя энергоэффективности.



Как утверждают представители Rittal, благодаря «концентрации внимания на стандартизации модулей ЦОД и идеальному согласованию компонентов друг с другом система RiMatrix S обеспечивает очень низкий коэффициент PUE — он составляет всего 1,15». По их мнению, модули RiMatrix S одинаково хорошо подходят для сооружения нового ЦОД в здании и для установки вне здания в контейнере — именно вариант Single 6 в контейнере и был показан в Москве на выставке «Связь-Экспокомм». Кроме того, описываемое решение Rittal позволяет легко расширить существующий ЦОД и может использоваться в помещении повышенной безопасности.

По словам Александра Нилова, менеджера Rittal по продукции для ИТ-инфраструктуры, на подготовку решения RiMatrix S и доставку его в Россию со склада в Германии потребуется 6–8 недель. На сборку ЦОД на месте уйдет еще неделя. Таким образом, заказчик может получить современный ЦОД всего за пару месяцев, тогда как на сооружение центра обработки данных по традиционным технологиям может потребоваться до двух лет и даже более.
