BDC, Вильнюс (Литва)
Европейский оператор центров обработки данных и один из ведущих поставщиков услуг ИТ-аутсорсинга в Прибалтике компания BDC владеет семью ЦОД в Вильнюсе. Каждый из них соответствует критериям уровня надежности Tier II и обладает сертификатами стандарта по информационной безопасности ISO 27001. Объекты расположены на расстоянии 10 км друг от друга и соединены в одно оптическое кольцо связи в сети компании TEO LT.

Компания BDC уже на протяжении двух лет успешно реализует проекты для российских клиентов. До самого недавнего времени на рынке России компания была представлена под торговым знаком «HOSTEX BDC группа», но в начале осени 2013 года было принято решение об упрощении названия — следуя международной практике, оно было унифицировано для всех стран мира. Компания принадлежит группе TEO LT.

Мы приглашаем вас на экскурсию в самый «зеленый» и во многом уникальный ЦОД компании BDC. Вместо традиционных систем охлаждения в нем используется система естественного охлаждения Kyoto Cooling. Благодаря данному решению фактический коэффициент энергоэффективности PUE за период с мая 2012 года по январь 2013-го составил всего 1,09. Эффективное охлаждение позволяет снизить расходы на электричество до 30–40%, что положительно сказывается на стоимости услуг ЦОД. Это преимущество оценили многие крупные литовские и иностранные компании, которые пользуются услугами ЦОД компании BDC.

Итак, представленный ниже ЦОД был построен в 2010 году. На его создание BDC потратила 1,68 млн евро. Входная мощность объекта  — 2 МВт, площадь — 500 м2, он вмещает 100 серверных стоек.

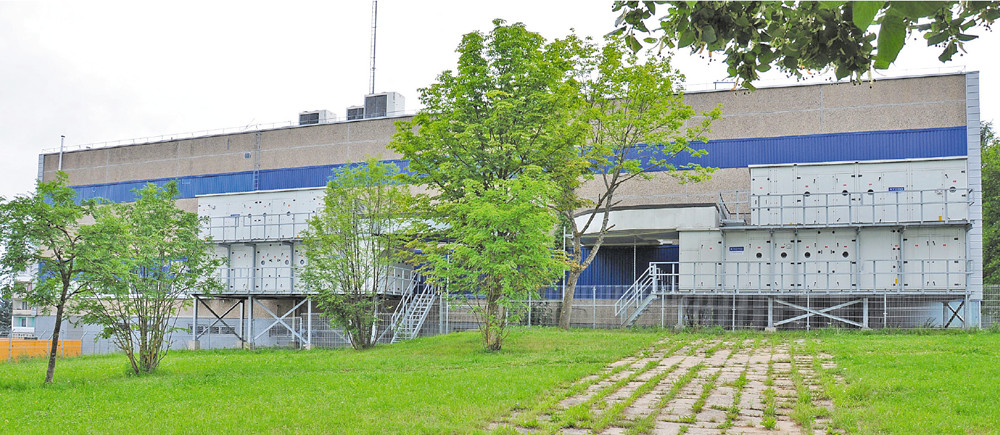

Большая часть системы Kyoto Cooling (массивные тепловые колеса) располагается снаружи здания, что оказалось чрезвычайно важным для данного проекта, поскольку ЦОД создавался в существующем здании относительно небольшого размера, но с высокой подведенной электрической мощностью. Такой выбор системы охлаждения позволил сэкономить полезную площадь для размещения ИТ-оборудования. Снаружи здания смонтированы два устройства Kyoto Cooling, полностью дублирующие друг друга.  В случае поломки или технического обслуживания одного из них другое способно полностью обеспечить охлаждение ЦОД.
Большая часть системы Kyoto Cooling (массивные тепловые колеса) располагается снаружи здания, что оказалось чрезвычайно важным для данного проекта, поскольку ЦОД создавался в существующем здании относительно небольшого размера, но с высокой подведенной электрической мощностью. Такой выбор системы охлаждения позволил сэкономить полезную площадь для размещения ИТ-оборудования. Снаружи здания смонтированы два устройства Kyoto Cooling, полностью дублирующие друг друга.  В случае поломки или технического обслуживания одного из них другое способно полностью обеспечить охлаждение ЦОД.



Схема работы Kyoto Cooling следующая: прогоняемый вентиляторами горячий воздух попадает в теплообменник типа «тепловое колесо», где охлаждается прохладным воздухом окружающей среды. При необходимости перед подачей в серверную воздух может дополнительно охлаждаться встроенными в систему фреоновыми кондиционерами, но фактически они задействуются только 15% времени в году — в течение остального времени хватает естественного охлаждения.
Схема работы Kyoto Cooling следующая: прогоняемый вентиляторами горячий воздух попадает в теплообменник типа «тепловое колесо», где охлаждается прохладным воздухом окружающей среды. При необходимости перед подачей в серверную воздух может дополнительно охлаждаться встроенными в систему фреоновыми кондиционерами, но фактически они задействуются только 15% времени в году — в течение остального времени хватает естественного охлаждения.



Техническое помещение, где находится охлаждающее оборудование Kyoto Colling. Как уже говорилось, оно располагается снаружи здания ЦОД.
Техническое помещение, где находится охлаждающее оборудование Kyoto Colling. Как уже говорилось, оно располагается снаружи здания ЦОД.



Через большое отверстие охлажденный воздух выдувается в серверный зал и заполняет все помещение. Таким образом реализуется принцип «бассейна холодного воздуха», чем гарантируется большая инертность охлаждения.
Через большое отверстие охлажденный воздух выдувается в серверный зал и заполняет все помещение. Таким образом реализуется принцип «бассейна холодного воздуха», чем гарантируется большая инертность охлаждения.



В помещении серверной смонтирован фальшпол, который выдерживает статическую нагрузку в 2 тонны на 1 м2. Под фальшполом находятся все необходимые коммуникации.
В помещении серверной смонтирован фальшпол, который выдерживает статическую нагрузку в 2 тонны на 1 м2. Под фальшполом находятся все необходимые коммуникации.



В ЦОД используются серверные шкафы высотой 51U. Благодаря эффективному охлаждению от одного шкафа можно отводить до 20 кВт тепла.
В ЦОД используются серверные шкафы высотой 51U. Благодаря эффективному охлаждению от одного шкафа можно отводить до 20 кВт тепла.



В ЦОД BDC предоставляются не только классические услуги по аренде площадей/оборудования, но и облачные сервисы. В частности, компания реализовала облачные проекты для главной избирательной комиссии Литвы, организаторов чемпионата Европы по баскетболу 2011 года и  для телекоммуникационной компании TEO LT. Совместно с компанией «1С: Северо-Запад» реализуется проект «“1C” в европейских облаках».
В ЦОД BDC предоставляются не только классические услуги по аренде площадей/оборудования, но и облачные сервисы. В частности, компания реализовала облачные проекты для главной избирательной комиссии Литвы, организаторов чемпионата Европы по баскетболу 2011 года и  для телекоммуникационной компании TEO LT. Совместно с компанией «1С: Северо-Запад» реализуется проект «“1C” в европейских облаках».

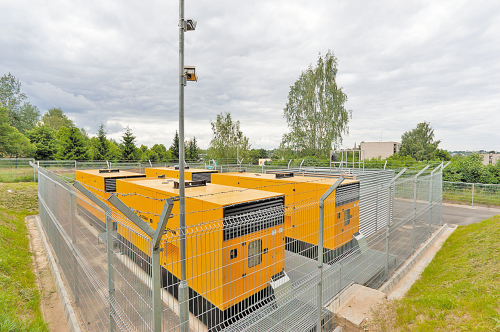

Еще один вид снаружи ЦОД. Эти дизельные генераторы с резервуарами топлива находятся под постоянным видеонаблюдением. В случае неисправностей в подаче электричества запуск генераторов гарантирует бесперебойную работу полностью нагруженного ЦОД в течение 24 часов.
Еще один вид снаружи ЦОД. Эти дизельные генераторы с резервуарами топлива находятся под постоянным видеонаблюдением. В случае неисправностей в подаче электричества запуск генераторов гарантирует бесперебойную работу полностью нагруженного ЦОД в течение 24 часов.
