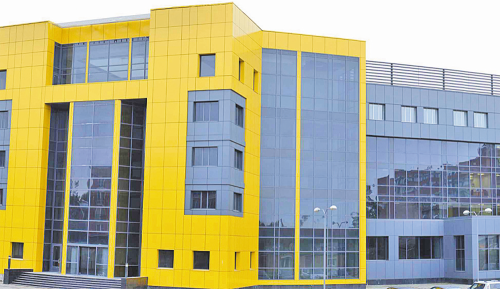

Linxdatacenter, Санкт-Петербург (Россия)

Центр обработки данных в Санкт-Петербурге — самый большой объект в сети ЦОД компании Linxdatacenter, которые расположены также в Москве, Таллине и Варшаве. На начало 2013 года в нем введено в строй два машинных зала общей площадью фальшпола 2000 м². В ближайшие годы планируется оснастить еще два машинных зала. По таким параметрам, как общая площадь (9000 м²) и максимальное энергопотребление (12 МВт), это один из крупнейших ЦОД в России.

Но объект интересен не только и даже не столько своими масштабами. Его уникальность заключается в том, что основным источником электроэнергии служит газопоршневая электростанция — по отношению к ней дизельная электростанция и городская электросеть выступают резервными источниками питания. По сути, резервирование электропитания на данный момент организовано по схеме 3N. Однако руководство Linxdatacenter уже приняло решение отказаться от …подключения к городской электросети (2N — вполне достаточно). Оно сыграло роль временной «подстраховки» для тех клиентов, кто сомневался в надежности работы «на газу».

Как утверждает Ричард ван Вагенинген, генеральный директор Linxdatacenter в России, схема получения электроэнергии от газопоршневой электростанции более надежна, чем подключение к городской электросети. В доказательство он предлагает каждому ответить на следующий простой вопрос: «Вы наверняка помните, когда последний раз у вас в доме отключали электричество. А газ?» Еще одной отличительной чертой описываемого ЦОД является использование абсорбционных холодильных машин (чиллеров). Для их работы используется тепло, выделяемое газопоршневой электростанцией. За счет химических реакций это «чудо техники» охлаждает воду, потребляя совсем немного электричества (специалисты Linxdatacenter утверждают, что достаточно всего 30 кВт). Описанные решения наряду с принятием других мер — например, применением технологии естественного охлаждения (при снижении температуры ниже +5°C задействуется сухая градирня) — обеспечивают высокую энергоэффективность ЦОД: расчетный коэффициент PUE составляет 1,33 при полной нагрузке.

Основные услуги ЦОД в Санкт-Петербурге на начальном этапе состояли в обычном размещении ИТ-оборудования — его клиентами являются такие компании, как Yota, «Газпром нефть», сеть супермаркетов «О’Кей» и др. Но сейчас Linxdatacenter взяла курс на активное развитие облачных услуг LinxCloud по модели IaaS. По словам Ричарда ван Вагенингена, уже в ближайшее время компания планирует развернуть в своих российских ЦОД собственную облачную платформу, на базе которой уже успешно продаются услуги IaaS из ЦОД в Варшаве (подробнее см. «Экскурсия в ЦОД Linxdatacenter, Варшава (Польша)» в ноябрьском номере.

Итак, добро пожаловать в ЦОД, который был признан нашим журналом «Проектом года», а также был отмечен наградой DatacenterDynamics Leaders Award 2011 в категории «Инновации в мегаЦОД».

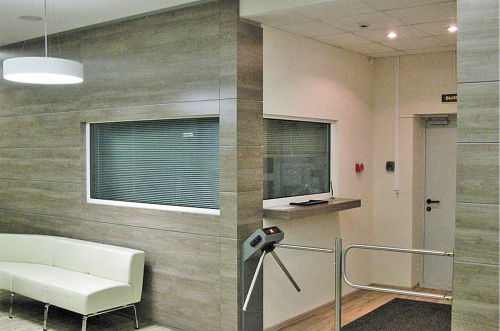

Вход в ЦОД для клиентов. КПП из пуленепробиваемого стекла. За ним находится комфортабельная зона для переговоров и отдыха. Там есть даже небольшая кухня, где можно перекусить, попить чаю или кофе. Это очень удобно для инженеров клиентов, особенно когда им приходится работать в ЦОД не один час.

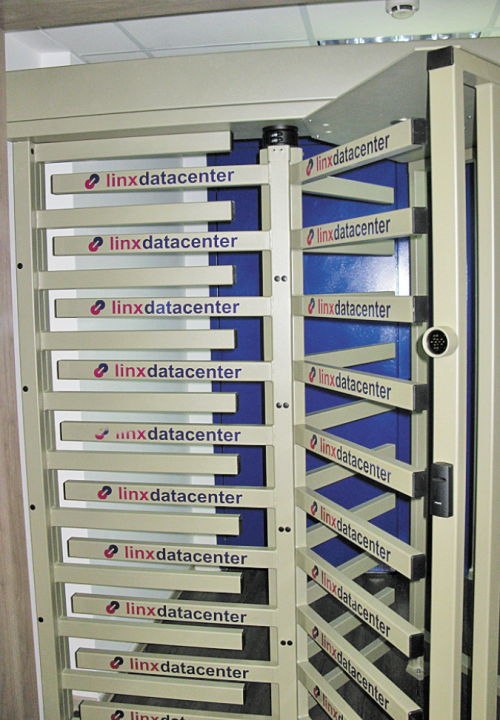

Непосредственно к машинным залам пройти могут только авторизованные инженеры, причем через полноростовой турникет. Этот турникет блокируется кнопкой с пункта охраны, и тогда проникнуть через него невозможно.

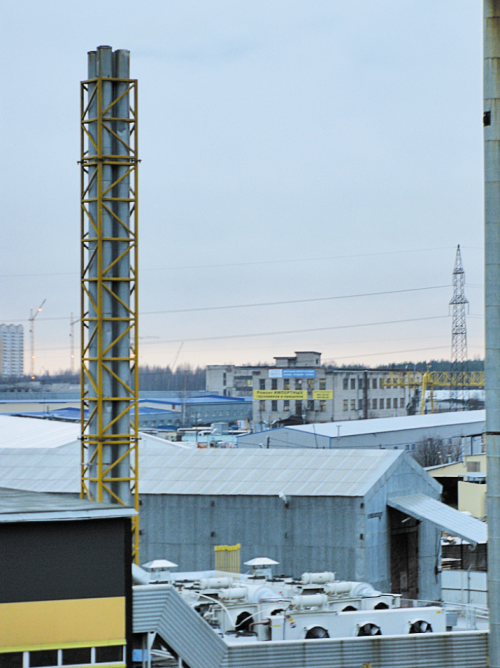

Самые интересные объекты получились на фото наименее четко. Причина в том, что доступ на них категорически запрещен. Четыре трубы — часть газопоршневой электростанции (газовый трубопровод для подачи газа от магистрали проложен под землей). Сейчас установлено четыре машины по 1,5 МВт, зарезервировано место под расширение электростанции. Рядом с ними, слева (на фото не поместились) — еще четыре такие же трубы, но они предназначены для отвода выхлопных газов от ДГУ (тоже четыре агрегата по 1,5 МВт).

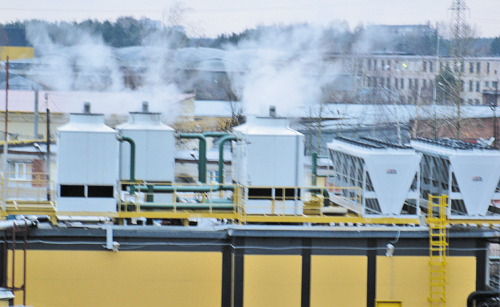

Слева — градирни, работающие в комплексе с абсорбционными чиллерами. Справа — сухие градирни, которые используются для естественного охлаждения воды при температуре воздуха ниже +5°C. Зимой вырабатываемое газопоршневой электростанцией тепло направляется на обогрев находящихся рядом офисных помещений. Для резервирования электропитания центра холодоснабжения отдельно установлена пара небольших дизель-генераторов.

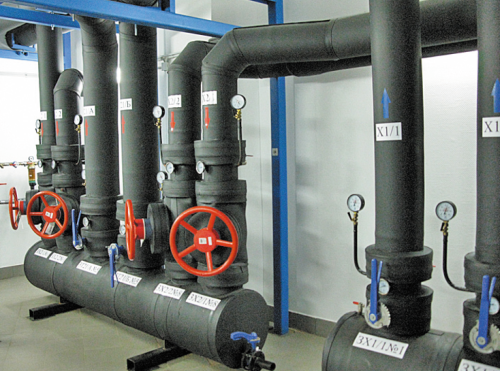

Через коллекторную холодная вода от чиллеров направляется к машинным залам, а обратно идет отработанная горячая вода. Для того чтобы зимой вода не замерзала, проложенные между чиллерами и зданием ЦОД трубы помещены в специальную изоляцию с греющим кабелем. Все контуры системы охлаждения продублированы. По трубам, помеченным синими стрелками, поступает холодная вода, красные стрелки означают отвод горячей. Выполнено секционирование: при протечке задвижки позволяют отсечь соответствующий участок трубы.

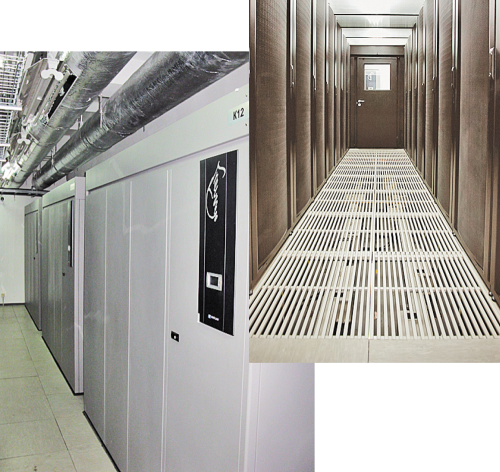

Размещенные по периметру серверных залов блоки кондиционеров содержат теплообменники: идущая по ним вода охлаждает воздух, который направляется под фальшпол. Через перфорированные плитки холодный воздух подается в холодный коридор, который может быть дополнительно изолирован. Среднее потребление стойки — 7 кВт. Есть стойки по 2–3 кВт, есть — до 10 кВт. При большей мощности оборудования в стойке применяется специальное решение с локальным охлаждением.

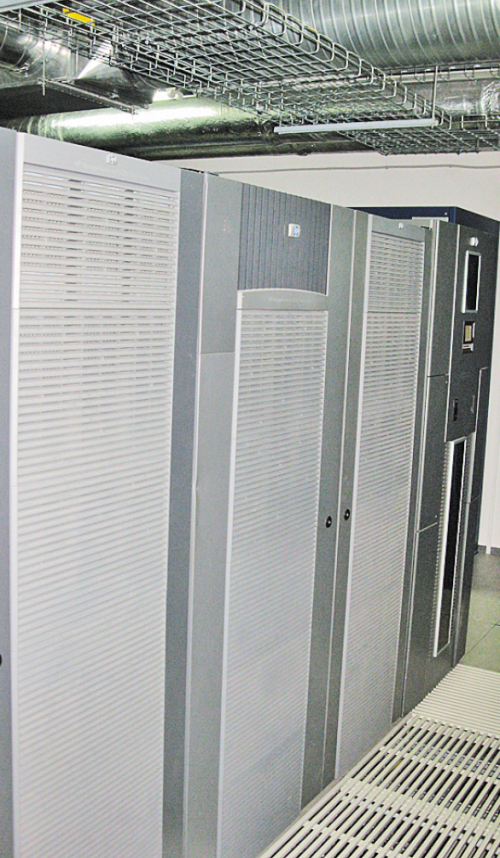

Нестандартное оборудование в стойку не установить, поэтому и изолировать коридор сложнее. Но 5 кВт тепла с площади, занимаемой стандартной стойкой, снимается без проблем.

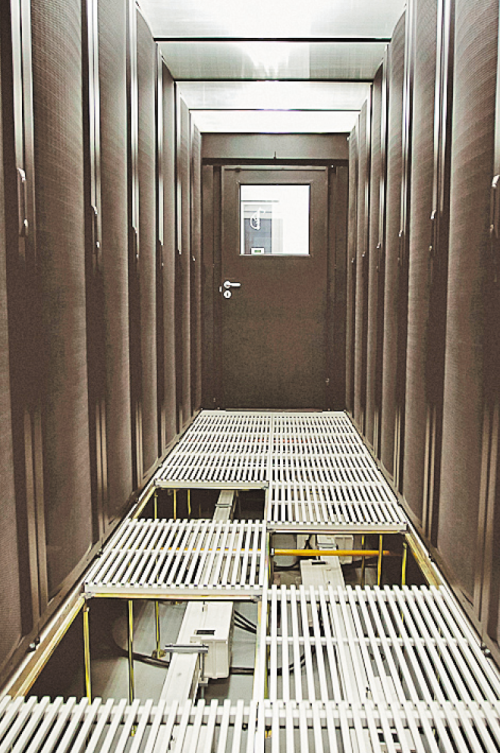

Шинопровод для подвода электричества к оборудованию размещен под фальшполом. Блоки (с автоматами) используются для подключения отдельных стоек. К каждому шкафу от каждого шинопровода проложено по два кабеля. Схема резервирования системы элек троснабжения 2N обеспечивается вплоть до шкафов с оборудованием.

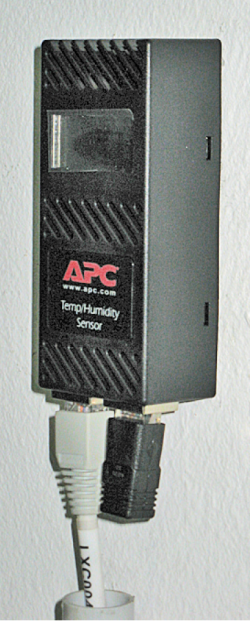

Информация от датчиков температуры и влажности подается в общую систему управления.

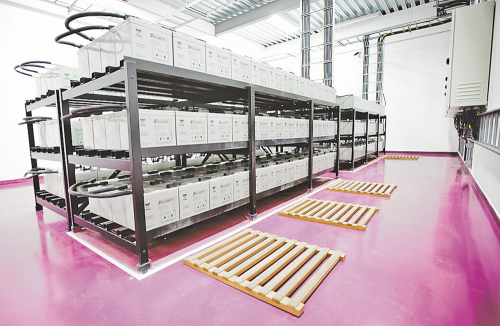

В аккумуляторной самое примечательное …цвет пола. В полном соответствии с корпоративной расцветкой Linxdatacenter.

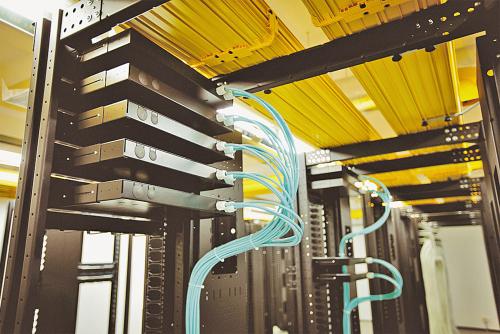

Кроссовая для пассивного оборудования. Внешняя оптика вводится с двух противоположных концов здания и через специальные помещения для ввода оптики поступает в кроссовую. В ней обеспечиваются соединения между оборудованием клиентов и операторов связи. В этом помещении может осуществляться и кроссировка оборудования некоторых клиентов (особенно небольших). Крупные заказчики выделяют для этой цели один из шкафов непосредственно рядом с оборудованием.

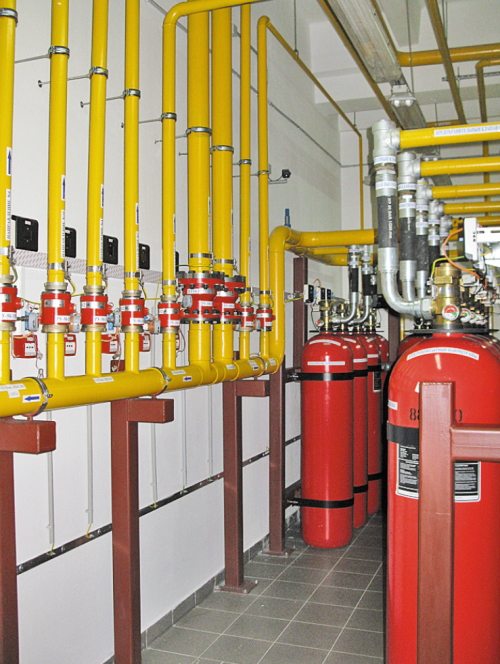

Станция газового пожаротушения. Используется газ FM200. Запасы газа рассчитаны на тушение пожара в самом большом помещении. Плюс запас (1+1).

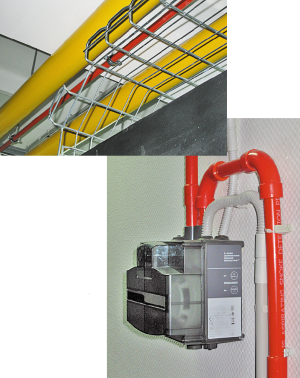

Желтая труба относится к системе пожаротушения, красная — к системе раннего пожарообнаружения. Она забирает воздух для анализа, при обнаружении малейших признаков продуктов горения в диспетчерскую подается соответствующий сигнал.

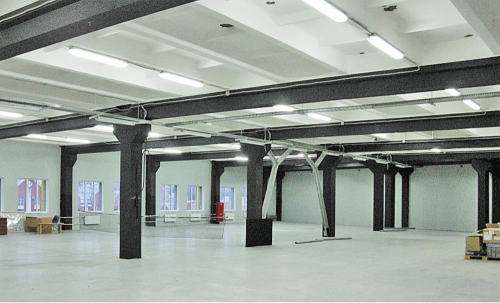

На третьем этаже будут размещены два новых машинных зала.
