Каблирование офиса, при построении которого использовались принципы открытого пространства, вполне можно реализовать с использованием классической элементной базы с применением привычных подходов. Однако эффективность такой кабельной инфраструктуры может быть заметно повышена. Для этого особенности ее применения следует учитывать еще на стадии конструирования СКС. Производители СКС предложили типовые решения, чем заметно облегчили деятельность партнерских компаний по реализации проектов на территории заказчиков.

Обоснование целесообразности разделения классических СКС на кабельные системы для обычных и открытых офисов не требует больших усилий. Результаты даже простейших маркетинговых исследований подтверждают высокую частоту применения последних на практике и, соответственно, наличие вполне сформировавшегося к настоящему времени, достаточно емкого и, что немаловажно, перспективного рынка. Отражением данного факта является высокая популярность использования термина «зональные СКС» для обозначения информационных кабельных систем открытых офисов.



КОНЦЕПЦИЯ ОТКРЫТОГО ОФИСА

Архитектура большинства общественных зданий старой постройки основана на коридорной системе. На каждом этаже имеются многочисленные и относительно небольшие комнаты, где располагается персонал основных и вспомогательных служб. Разделяющие их перегородки представляют собой стационарные сооружения и по крайней мере частично возводятся как капитальные стены.

На исходе прошлого века при строительстве стали применяться новые высокопрочные материалы. В результате при возведении общественных зданий большую популярность приобрела альтернативная форма планировки объектов недвижимости офисного назначения, в основу которой положена концепция так называемого открытого пространства (англ. open office или open space office). Для ее обозначения используется также термин «модульный офис», который, однако, не получил широкого распространения в технической литературе.

Рабочая область открытого офиса представляет собой большое (минимум несколько десятков квадратных метров) помещение в форме зала, не разделенное на отдельные комнаты стационарными, в том числе капитальными, стенами. Функции конструкций, поддерживающих капитальное перекрытие, выполняют немногочисленные несущие колонны со свободным проходом между ними.

Для формирования отдельных функциональных зон используются мобильные и/или неподвижные (но обязательно легко разбираемые) перегородки некапитального типа. В отличие от стен традиционных офисов такие перегородки легко переносятся на новое место, что позволяет почти без ограничений менять внутреннюю конфигурацию помещения, если того потребует функциональная перепланировка офиса при формировании новых рабочих групп и в других аналогичных ситуациях.

В открытом офисе не исключается наличие некоторого количества выделенных помещений сравнительно небольшой площади. Они предназначены для обустройства кабинетов руководителей, а также для проведения переговоров, совещаний и иных мероприятий.

Концепция реализации офиса по схеме открытого пространства была предложена и впервые реализована в промышленно развитых странах. Ее широкому распространению способствовал ряд явных достоинств. В частности, отсутствие коридоров и дверей помогает с большей эффективностью задействовать имеющееся пространство. По оценкам автора, выполненным на основании осмотра московских открытых офисов, построенных после 2000 года, выигрыш в эффективности использования имеющихся площадей составляет 10%.

Еще одним преимуществом открытого офиса является освоение новых способов коммуникации сотрудников (за счет прямого визуального контакта возникает так называемое чувство локтя — очень важный фактор успешной коллективной работы). Одновременно существенно облегчается внедрение более эффективных схем координации деятельности сотрудников отдельных подразделений. Кроме того, такой офис лучше соответствует современным демократичным формам управления. В длинный перечень достоинств целесообразно добавить широкие возможности адаптации имеющихся площадей под конкретные потребности арендаторов коммерческой недвижимости.



ОСНОВНЫЕ ОТЛИЧИЯ СКС ОБЫЧНОГО И ОТКРЫТОГО ОФИСОВ

Даже поверхностный анализ кабельных систем, реализуемых в обычном и открытом офисе, свидетельствуют об их большом сходстве, так как область применения у них одна — объекты общественной недвижимости для размещения в них органов управления. Особенности таких СКС проявляются только на уровне горизонтальной подсистемы, то есть там, где изначально имеются значительные архитектурные отличия. Более того, целесообразность внесения изменений возникает в той части данной структурной единицы, которая находится за пределами технического помещения.

Открытый офис допустимо рассматривать в качестве новой области применения техники структурированного каблирования. Для увеличения эффективности построения СКС не требуется радикально перестраивать принципы организации кабельной системы — например, вводить дополнительные уровни иерархии. Тем не менее линейные части горизонтальной подсистемы СКС обычного и открытого офиса заметно различаются. Наиболее существенными особенностями могут считаться следующие:

  • сравнительно частые изменения конфигурации в пределах стационарной линии;
  • наличие довольно многочисленных групп пользователей, появление которых диктуется стремлением к максимально полному использованию имеющейся площади.

С учетом указанных особенностей увеличение технико-экономической эффективности кабельной системы достигается вполне традиционными средствами. Все усовершенствования сводятся к введению в состав стационарной линии промежуточного коммутационного устройства и применению непосредственно взаимодействующих с ним специализированных кабельных изделий, использование которых ранее было нецелесообразным или излишним.



ОРГАНИЗАЦИОННЫЕ АСПЕКТЫ

Адаптация СКС к новой области применения требует коррекции подходов к ее построению. Данная задача не ставит серьезных технических проблем, так как возможность использовать в составе горизонтального тракта промежуточное коммутационное устройство в форме точки консолидации и точки перехода предусматривалась еще в самых первых редакциях базовых стандартов СКС. Несколько сложнее дело обстоит в области организации работ. Это связано с расширением компонентного состав кабельной системы, что требует от производителя проведения соответствующего обучения партнеров правилам применения этих элементов, а также решения иных аналогичных задач.

И обычный, и открытый офис предназначены для одних и тех же целей, поэтому чаще всего в качестве основы горизонтальной подсистемы используется симметричный кабель. Соответственно, внедрения компонентов новых типов следует ожидать преимущественно в медножильной части кабельной системы.

В тех немногочисленных случаях, когда проект построения СКС реализуется в соответствии с концепцией «волокно до рабочего места», могут быть использованы оптические варианты компонентов, применяемых при построении электропроводных линий. Функционально данные изделия идентичны, а их конструктивные отличия связаны исключительно с разными типами сред передачи. Например, коммутационные панели отличаются только установкой оптических розеток вместо розеток модульных разъемов RJ45.

Само собой разуется, что для упрощения проектных работ и управления складскими запасами дистрибьюторов номенклатура изделий новых типов должна быть минимизирована. Фактически она сводится к точкам консолидации и кабелям точки консолидации.



ТОЧКИ КОНСОЛИДАЦИИ

Особая роль точки консолидации заключается в том, что для кабельной системы это устройство является центральным элементом промежуточного архитектурного структурного компонента нижнего уровня открытого офиса, который в профильных нормативных документах получил собственное имя — зона (англ. zone). Данную особенность иногда дополнительно подчеркивают сами вендоры, вводя специальные термины: так, компания Siemon для обозначения точки консолидации вместо применяемого в стандартах термина consolidation point употребляет оригинальное название Zone Unit (ZU) Enclosure.

Точка консолидации представляет собой групповое коммутационное устройство специального вида с ограниченными функциональными возможностями: для обеспечения заданных качественных показателей тракта передачи информации при формировании составной стационарной линии допускается задействовать только интерконнект.

На практике получили распространение две основные разновидности исполнения точек консолидации — они различаются типом используемых в них узлов для сращивания отдельных витых пар, относящихся к различным линейным кабелям. поэтому при формировании стационарной линии для выполнения данной процедуры применяются различные технологии.

В первом случае в качестве узла для соединения отдельных цепей передачи используются коммутационный блок и установочная линейка типа 110, а также функционально аналогичные им компоненты, например линейки типа 210 или BIX. Эксплуатационные параметры такого устройства можно улучшить, применив для входящих и исходящих кабелей индивидуальные линейки, соединенные токоведущими элементами по схеме 1:1 (компания Siemon). В соответствии с основной технологией подключения линейных кабелей такие точки консолидации в англоязычной технической литературе называются punchdown consolidation point («забивные» точки консолидации).

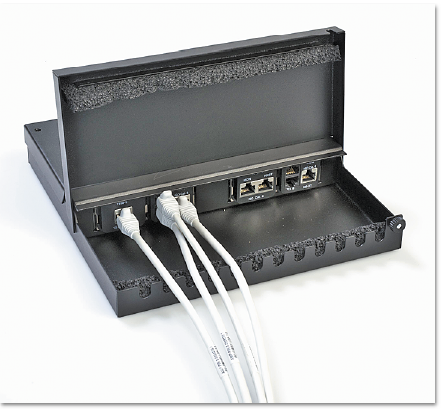

Рисунок 1. Точка консолидации на основе розеточных вставок АСО компании AMP.

Для сращивания отдельных компонентов цепей передачи с помощью полупостоянного соединителя допускается применение классических телефонных плинтов. Однако предварительно они должны быть сертифицированы для работы в составе кабельных трактов высоких категорий. Последнее не представляет серьезных технических проблем, хотя изначально плинт как элемент тракта передачи аналогового телефонного сигнала тональной частоты предназначен для низкоскоростных приложений. Ряд ведущих производителей (Reichle & De-Massari, ADC-Krone и некоторые другие) обеспечивают для этой техники характеристики, вполне отвечающие требованиям Категории 5е и даже 6.

Во втором случае точка консолидации выполняется в форме коммутационного устройства с розетками модульных разъемов. В известных образцах таких изделий устанавливается до 24 розеточных модулей.

При разработке конструкции цепей передачи сигналов точек консолидации вполне допустимо применение частных решений, предлагаемых некоторыми производителями. Так, компания AMP адаптировала для данной области принцип сменных розеточных вставок, на котором основывается ее система АСО (см. Рисунок 1), а немецкая компания Leoni – Kerpen ввела в компонентный состав СКС линейный соединитель VarioKeystone, который отличается от вставок АСО только формой исполнения контактного узла кабеля и розетки (штыревые контакты вместо планарных и их круговое расположение вместо рядного).



КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ТОЧКИ КОНСОЛИДАЦИИ

Точка консолидации выполняется в виде полномасштабного коммутационного устройства. В отличие от панелей, устанавливаемых в техническом помещении, и, тем более, от многопользовательских информационных розеток, она имеет более простой дизайн, который можно назвать аскетичным, так как ее располагают преимущественно в труднодоступных местах (под фальшполом и над фальшпотолком) и в процессе текущей эксплуатации кабельной системы обращаются к ней редко.

Этот компонент тракта передачи представляет собой корпусное устройство, у которого отсутствуют средства для крепления в 19-дюймовом монтажном конструктиве. В данном случае более востребована фиксация на плоской поверхности, функции которой могут выполнять несущая колонна, капитальный пол и другие объекты. Для этого в корпусе имеются отверстия под шурупы и винты, опционально предусматривается применение фиксирующих кронштейнов, внешних крепежных уголков и т. д.

Сравнение группового коммутационного оборудования, используемого в процессе построения горизонтальной подсистемы СКС, показывает, что точка консолидации имеет заметно большее сходство с многопользовательской розеткой, чем с коммутационной панелью. Наиболее ярко этот факт проявляется в том случае, когда последняя выполнена в традиционном для нашей страны неэкранированном варианте. Более того, потенциально точка консолидации может выполнять функции многопользовательской розетки без каких-либо ограничений: согласно стандарту ISO/IEC 11801, она образует один из штатных интерфейсов кабельной системы, к которому может подключаться тестирующее, а значит, и терминальное оборудование. Малое распространение этого коммутационного оборудования определяется исключительно неудобством коммутации из-за сложностей физического доступа к его портам.

Проектная гибкость применения точки консолидации может быть увеличена за счет использования модульного принципа ее построения. В этом случае основой конструктива является шасси, куда вставляются отдельные модули в форме кассет, например, с восемью портами каждый. До уровня серийного продукта подобное решение было доведено еще в начале 2000-х годов немецкой компанией Ackermann.

Лицевая часть корпуса точки консолидации может быть снабжена откидной крышкой с вырезами для прохода кабелей, которая в закрытом состоянии блокирует доступ к розеткам разъемных соединителей и в некоторых случаях фиксируется на винтах или даже закрывается на замок. Иногда из-за этой особенности к фирменному наименованию изделия добавляют слово Enclosure (муфта), чем подчеркивается особый характер исполнения данного компонента стационарной линии СКС.

Совместное и целенаправленное применение перечисленных выше конструктивных приемов и проектных решений заметно снижает риски несанкционированного изменения конфигурации кабельной системы или ошибочного прерывания связи.



КАБЕЛИ ТОЧКИ КОНСОЛИДАЦИИ

Независимо от области применения СКС для соблюдения требуемых стандартами характеристик тракта передачи не допускается установка сростков на симметричном кабеле. Кабель от коммутационной панели до пользовательской розетки должен быть непрерывным, а в случае повреждения он не подлежит восстановлению и заменяется целиком. Подобный подход упрощает замену проброса и сокращает финансовые расходы, что обусловлено малой длиной кабеля (в среднем около 40 м в обычном офисе, при переходе к открытым офисам данное значение увеличивается ненамного — примерно до 50 м). К тому же при ремонте в полевых условиях сложно обеспечить требуемые характеристики сростка (в первую очередь по возвратным потерям и переходному затуханию) из-за нарушения фабричной скрутки витых пар.

В кабельных системах открытых офисов, где используется зоновый принцип, линейная часть стационарной линии горизонтальной подсистемы выполняется составной. От коммутационной панели в кроссовой этажа до точки консолидации прокладывается обычный линейный кабель, который вместе с установленными на обоих концах разъемными соединителями образует «стационарную линию точки консолидации» (англ. CP-link). Оконечная «пользовательская» часть составной стационарной линии формируется с помощью кабеля точки консолидации. В англоязычных версиях базовых стандартов СКС этот дополнительный компонент называется CP cable, а компания АМР употребляет близкий по смыслу термин transition cable assemblies.

В известных нормативно-технических документах общего назначения отсутствуют указания по форме реализации кабеля точки консолидации. Поэтому ее выбор во многом определяется стратегией текущей эксплуатации кабельной системы, которую практикует ее владелец или изначально предложил автор проекта.

В настоящее время функции по поддержке СКС в работоспособном состоянии все чаще передаются специализированной внешней организации (аутсорсинг). При таком подходе для уменьшения общих затрат и оптимизации складских запасов в качестве кабеля точки консолидации целесообразно использовать отрезок обычного линейного кабеля, подключаемого к точке консолидации и информационной розетке с помощью обычных оконцевателей с использованием забивной или обжимной технологии. Таким образом достигается полная преемственность с традиционными СКС и не расширяется номенклатура элементной базы складского хранения.

Если владелец кабельной системы предпочитает самостоятельно менять конфигурацию стационарной линии, то в этом случае обслуживающий персонал должен обладать достаточным уровнем специальных знаний, а кроме того, для работы такого рода необходимо дорогостоящее технологическое и измерительное оборудование. Как правило, эти условия выполнить невозможно, и тогда кабельные изделия данной разновидности целесообразно поставлять на объект полностью готовыми для монтажа (в виде так называемого претерминированного изделия), чтобы свести все инсталляционные работы к двум основным операциям: прокладке кабеля и подключению разъемных соединителей.



ВАРИАНТЫ РЕАЛИЗАЦИИ ПРЕТЕРМИНИРОВАННЫХ КАБЕЛЕЙ ТОЧКИ КОНСОЛИДАЦИИ

Кабели точки консолидации, которые поставляются как функционально законченная продукция заводского изготовления, целесообразно выделить в отдельную самостоятельную группу линейных изделий. С точки зрения конструктивного исполнения они занимают промежуточное положение между классическими претерминированными сборками и коммутационными шнурами.

Их основное отличие от шнуров состоит в применении обычного линейного инсталляционного кабеля с жесткими однопроволочными проводниками, что обусловлено редкими изменениями конфигурации той части кабельной системы, которая является фокусной областью их применения. Определенное значение имеет и несколько большая по сравнению с обычными шнурами длина. В этих условиях витая пара с применением однопроволочных проводников позволяет получить значимый выигрыш по отношению сигнала к шуму за счет меньшего затухания. Главное же отличие от претерминированных сборок заключается в особенностях конструкции или применяемой технологии монтажа.

Кабели точки консолидации в претерминированном исполнении реализуются по двум основным схемам, имеющим одинаковые технико-экономические характеристики. Выбор в пользу одной из них зависит от предпочтений производителя СКС в отношении технологии монтажа пользовательской информационной розетки.

Подход первого типа продвигает компания Molex. Она предлагает кабель точки консолидации с симметричной структурой, который напоминает традиционный коммутационный шнур и визуально отличается от него только большей длиной (до 40 м). В процессе инсталляции его необходимо разрезать примерно пополам и проложить по заранее намеченной трассе. Отрезанный конец обычным образом устанавливается на оконцеватель розеточного модуля пользовательской розетки, а вилка вставляется в розетку панели точки консолидации.

Фактически здесь реализуется схема с односторонним терминированием линейного кабельного изделия. В первой половине 90-х годов прошлого столетия такой подход активно продвигался преимущественно на американском рынке некоторыми ведущими производителями СКС (в частности, компаниями AT&T и ADC) и часто встречался при построении оптических линий масштабных кабельных систем.

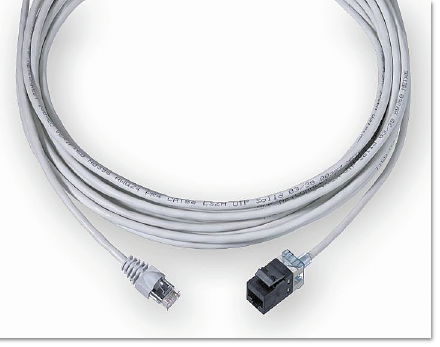

Риунок 2. Кабель точки консолидации.

Подход второго типа получил заметно большее распространение. Выбор в его пользу сделали, в частности, AMP, Systimax и Corning Cable Systems. В этом случае кабели точки консолидации не только поступают на объект монтажа как уже функционально законченное изделие в форме претерминированной сборки специального вида, но и применяются исключительно в этом качестве. От классических претерминированных сборок с заводской установкой элементов разъемного соединителя они отличаются в первую очередь несимметричностью структуры (см. Рисунок 2), выражающейся в том, что на разных концах линейного кабеля установлены вилка и розетка (схема «тяни-толкай»). При этом розетка в процессе инсталляции устанавливается в корпус пользовательской информационной розетки, а вилка включается в штатную розетку панели точки консолидации.

Использование кабелей точки консолидации второй разновидности полностью соответствует четко обозначившейся в последнее время тенденции перехода на полностью претерминированную технику заводского изготовления. В перечень основных преимуществ внедрения подобной стратегии целесообразно включить:

  • возможность сдачи линии в текущую эксплуатацию без обязательного выполнения процедуры полевого тестирования;
  • сохранение (по крайней мере) основных видов гарантии производителя СКС после изменения конфигурации кабельной системы в пределах стационарной линии без обязательной процедуры инструментальной сертификации.

Недостатком претерминированных сборок является их аппаратурная избыточность из-за неизбежности введения технологического запаса длины линейного кабеля и необходимость его хранения. Определенное значение имеет и отсутствие общепризнанной статистики распределения расхода этих изделий по длинам, что затрудняет формирование запасов на складах дистрибьюторов.

Применение кабелей точки консолидации позволяет минимизировать или даже (во втором варианте) полностью отказаться от полевой установки кабельной части разъемного соединителя. Наибольшие преимущества дает избавление от необходимости установки вилки модульных разъемов (разъем RJ45). Из-за особенностей конструкции этого элемента соединителя добиться гарантированно высокого качества монтажа без использования специальной технологической оснастки непросто, особенно в случае техники Категории 6 и выше, которая, как известно, имеет минимальные запасы по сравнению с требованиями стандартов.



СТАТИСТИКА РАСПРЕДЕЛЕНИЯ ДЛИН СТАЦИОНАРНЫХ ЛИНИЙ

Распределение длин стационарных линий в типовых условиях реализации СКС имеет важное значение для практического применения. Наличие априорных данных об этом параметре позволяет значительно ускорить разработку технического предложения, точнее рассчитать бюджет построения СКС и заметно уменьшить вероятность грубой проектной ошибки.

Статистические данные по распределению длин стационарных линий СКС обычного и открытого офисов существенно различаются. В реально реализованных проектах средняя протяженность этих объектов в открытых офисах примерно на четверть выше по сравнению с их классическими аналогами.

По остальным численным характеристикам показатели распределения длин стационарных линий в обычных и открытых офисах не имеют значимых различий. В обоих случаях распределение близко к нормальному, но все-таки принципиально отличается от него и характеризуется небольшими положительной асимметрияей отрицательным эксцессом. Положительная асимметрия обусловлена тем, что техническое помещение расположено не в оптимальном месте (в случае равномерного распределения рабочих мест по обслуживаемой области таковым является ее геометрический центр). Отрицательный эксцесс распределения определяется заметным превышением длины помещения над его шириной.



ОТКРЫТЫЕ ОФИСЫ И ТЕХНИКА ВЫСОКИХ КАТЕГОРИЙ

Основная доля современных СКС офисного назначения реализуется с применением техники Категории 5е, что при наличии соответствующего активного сетевого оборудования гарантирует поддержку скорости вплоть до 1 Гбит/с при протяженности тракта передачи до 100 м. Подобная пропускная способность достаточна для большинства практических задач, так как рядовой пользователь ресурсов ИВС не в состоянии полноценно воспринимать информационные потоки, поступающие к нему со скоростью свыше нескольких десятков мегабит в секунду.

Переход на оборудование Категории 6 позволяет добиться заметного улучшения параметров тракта, что, однако, не увеличивает предельного значения фактически достигаемой скорости из-за отсутствия соответствующих сетевых интерфейсов. Тем не менее именно открытые офисы оказываются стимулом для все более широкого распространения данной техники. Этому способствуют два основных фактора.

Первый состоит в ужесточении требований к качественным показателям формируемого тракта передачи. Определенную роль играет рост шумов из-за значительно большей средней протяженностью стационарных линий, а также появление неоднородности вследствие наличия точки консолидации. При этом большинство пользователей работают с обычными офисными приложениями, то есть для них вполне достаточно трактов с характеристиками передачи не выше класса D. Поэтому запасы по пропускной способности, которые появляются за счет использования более качественной элементной базы, позволяют сохранить требуемые параметры в этих не совсем благоприятных условиях.

Вторым немаловажным доводом в пользу Категории 6 является то, что соответствующие ей кабели имеют токопроводящие жилы несколько увеличенного диаметра. Де-факто речь идет о калибре 23 AWG вместо 24 AWG, как в токопроводящих жилах кабелей Категории 5е. Это облегчает задачу внедрения более мощного оборудования дистанционного питания следующего поколения РоЕ+, массового применения которого в реальных проектах следует ожидать в самое ближайшее время.

Построение СКС на технике Категории 6а можно считать неэффективным. Обеспечиваемая такими системами скорость в 10 Гбит/с в офисных ИВС не востребована на уровне горизонтальной подсистемы.



ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СКС В ОТКРЫТОМ ОФИСЕ

За два десятилетия существования техники СКС принципы проектирования офисных информационных кабельных систем были хорошо отработаны. Зональная схема размещения точек консолидации, применяемая в открытом офисе, заметно меняет подходы к выбору технических решений.

Первое изменение состоит в том, что стандартами определено минимально допустимое расстояние между коммутационной панелью и точкой консолидации — оно составляет 15 м. Введение этого ограничения дает следующие преимущества:

  • эффективное подавление резонансных явлений, неизбежно возникающих в результате скачков волнового сопротивления в сростке кабелей;
  • заметное ослабление роста переходной помехи, создаваемого неизбежным нарушением фабричной скрутки витых пар в дополнительном соединителе, расположенном в цепи передачи сигналов.

Тем самым гарантируется достижение характеристик тракта передачи, требуемых для обеспечения пропускной способности в 1 Гбит/с.

Из-за больших площадей, характерных для открытых офисов, и сложностей с выделением служебных помещений целесообразен отказ от жесткого ограничения протяженности стационарной линии горизонтальной подсистемы, составляющего 90 м. В этой связи могут возрасти объемы применения экранированной техники, которая за счет увеличенного NEXT позволяет компенсировать ухудшение отношения сигнала к шуму (параметра ACR в любой его форме) вследствие роста затухания в тракте увеличенной длины.

Характер размещения точек консолидации в офисе предполагает формирование из них регулярной структуры. В случае наличия развитой системы подпольных кабельных трасс данное свойство позволяет более эффективно реализовывать известные преимущества претерминированной техники и модульно-кассетных решений как одного из ее вариантов.

Отсутствие перегородок увеличивает вероятность применения точек беспроводного доступа, популярных в современных ИВС, и несколько уменьшает плотность их размещения.



ЗАКЛЮЧЕНИЕ

1. Информационная кабельная система в открытом офисе может быть реализована на элементной базе классических СКС с использованием принятых ранее стандартов. Для расширения функциональных возможностей целесообразно вводить в компонентный состав СКС дополнительные изделия, конструкция которых учитывает специфические особенности построения кабельной системы в открытом пространстве и позволяет увеличить технико-экономическую эффективность проекта в целом.

2. При создании СКС в открытом офисе такими изделиями являются точки консолидации и кабели точки консолидации. По своим конструктивным особенностям они занимают промежуточное положение между коммутационными панелями и многопользовательскими розетками, а также между претерминированными сборками и коммутационными шнурами.

3. В связи с наметившейся в последнее время тенденцией к специализации СКС в зависимости от фокусной области ее применения и последующей эксплуатации, можно ожидать, что СКС для открытых офисов будет выделена в отдельное самостоятельное направление в области техники структурированного каблирования.

4. СКС для открытого офиса является еще одним стимулом для применения претерминированной техники и техники Категории 6.

5. При построении СКС для открытого офиса и поддержке приложений класса D целесообразен отказ от жесткого соблюдения ограничения в 100 м для протяженности тракта горизонтальной подсистемы.

6. По капитальным и эксплуатационным расходам СКС в открытом офисе несколько уступает своему аналогу, который развертывается в офисе с кабинетной структурой.

7. Наличие в тракте передачи дополнительного коммутационного устройства, а также увеличенное количество обслуживаемых рабочих мест и возросшая в среднем протяженность стационарной линии приводят к увеличению капитальных затрат на построение кабельной системы. Необходимость выполнения регулярных работ по изменению конфигурации оконечных участков составных стационарных линий приводит к росту эксплуатационных расходов.

Андрей Семенов — директор центра развития «АйТи-СКС» компании «АйТи». С ним можно связаться по адресу: ASemenov@it.ru.
