Покупка ИБП, мощность которого превышает ваши потребности, означает трату денег впустую. Однако недооценка необходимой мощности системы бесперебойного электропитания чревата потерей нагрузки, что совершенно недопустимо. Как максимально точно рассчитать эту характеристику?

Для этого следует знать коэффициент мощности нагрузки (Power Factor, P), который определяет, какая часть мощности, предоставляемой источником электроэнергии, действительно потребляется оборудованием (активная мощность). Если нагрузка ведет себя как идеальное сопротивление, она поглощает всю подаваемую на нее мощность, то есть P=1. Идеальная емкость (конденсатор) или индуктивность (катушка) вообще не потребляют активной мощности (Р=0), поскольку не преобразуют электрическую энергию в другие ее виды. В течение одной четверти периода синусоиды энергия запасается в магнитном поле катушки или в электрическом поле конденсатора, а на протяжении другой – возвращается в сеть. Таким образом, в данном случае имеет место лишь рециркуляция энергии, а сопротивления катушки и конденсатора, в отличие от активного сопротивления резистора, называют реактивным.

В реальной жизни ничего идеального не существует, поэтому и значение коэффициента мощности нагрузки обычно находится в интервале от 0 до 1. В общем случае P вычисляется как отношение поглощаемой нагрузкой активной мощности (она измеряется в ваттах, Вт) к полной поступающей мощности (измеряется в вольт-амперах, ВА):

коэффициент мощности (Р) = активная мощность (Вт)/полная мощность (ВА).

При наличии только гармонических искажений коэффициент мощности равен косинусу угла сдвига фаз между током и напряжением, поэтому его часто обозначают cos φ. Нагрузка с преобладанием емкостной составляющей характеризуется опережающим коэффициентом мощности (cos φ положительный), а индуктивная нагрузка — отстающим (cos φ отрицательный).

Основной нагрузкой для ИБП являются ПК и серверы. В блоки питания этих устройств устанавливается выпрямитель с фильтром в виде конденсатора, поэтому они обладают определенной емкостной составляющей. Коэффициент мощности простейших блоков питания, используемых в дешевых ПК, может не превышать 0,6 — это означает, что лишь 60% подаваемой источником полезной мощности идет в дело. В действительности для типичных ПК ситуация не столь плоха — их коэффициент мощности составляет обычно 0,8, соответственно, большинство ИБП малой мощности проектируются с расчетом на обслуживание такой нагрузки.

Что касается современных серверов, систем хранения данных и сетевого оборудования (коммутаторы, маршрутизаторы), то здесь дело обстоит еще лучше. В них используются блоки питания с функцией коррекции коэффициента мощности, поэтому его значение приближается к 1. Но в расчетах все же лучше считать такое оборудование нагрузкой с небольшой емкостной составляющей, а коэффициент мощности принимать равным 0,95.

А вот кондиционеры, которые часто тоже защищают с помощью ИБП, представляют собой уже нагрузку с индуктивной составляющей, что связано с наличием электродвигателей в их компрессорах. Коэффициент мощности этого оборудования обычно находится в интервале от 0,6 до 0,8 (см. Таблицу 1).

Как оценить средний коэффициент мощности нагрузки, состоящей из разнотипного оборудования? Предположим, в офисе установлено следующее оборудование:

  • ПК и серверы, мощность 4500 ВА, Р=0,95 (опережающий);
  • кондиционер, мощность 3000 ВА, Р=0,8 (запаздывающий).

Тогда для определения усредненного коэффициента вначале рассчитывается усредненное отклонение Р от единицы:

(4500 ВА×0,05– 3000 ВА×0,2)/7500 ВА = - 0,05.

Таким образом, нагрузка будет иметь индуктивный характер с P=0,95.

ДВА КОЭФФИЦИЕНТА МОЩНОСТИ

В спецификации почти любого ИБП указан его входной коэффициент мощности. Этот параметр не имеет никакого отношения к выходному коэффициенту и определяет то, как сам ИБП (как нагрузка) ведет себя по отношению к внешней сети. В современных ИБП, где выпрямитель построен на основе транзисторов IGBT, входной коэффициент мощности близок к единице, а значит, источник ведет себя практически как идеальное активное сопротивление и почти не вносит искажений во внешнюю сеть. Значение входного P полностью зависит от схемотехники ИБП.

Выходной коэффициент мощности для ИБП определяется подключенной к нему нагрузкой. Зная эту характеристику (наряду с полной мощностью в ВА), можно, умножив одно на другое, получить максимальную мощность в Вт, которую источник способен обслужить. Если коэффициент мощности нагрузки окажется больше указанного для ИБП, последний все равно не сможет превысить рассчитанную приведенным выше способом мощность в Вт, а значит, не обеспечит максимального значения ВА.

Обратимся опять к примеру. Пусть имеется ИБП номинальной мощностью 60 кВА, рассчитанной для нагрузки с коэффициентом мощности 0,9. Максимальная активная мощность, которую он может обслужить, составляет 54 кВт:

60 кВА×0,9 = 54 кВт.

Нагрузку с указанной полной мощностью, но меньшим Р, например 0,8, он обслужит без проблем:

60 кВА×0,8 = 48 кВт < 54 кВт.

Но если Р нагрузки превышает 0,9, скажем, равняется 0,95, то он уже не в состоянии обеспечить мощность 60 кВА:

60 кВА×0,95 = 57 кВт > 54 кВт.

Как уже упоминалось, коэффициент мощности многих типов современного ИТ- и телекоммуникационного оборудования приближается к 1, поэтому здесь надо быть очень внимательным. Чтобы не ошибиться, многие специалисты сегодня при выборе ИБП предпочитают руководствоваться его выходной мощностью в Вт.

Если вы затрудняетесь в определении коэффициента Р, то для полной гарантии следует выбирать ИБП, мощность которого в Вт была бы больше характеристики нагрузки в ВА. Но в этом случае возможно существенное завышение мощности ИБП. Для более точного расчета следует сначала вычислить суммарную величину нагрузки (в ВА), затем ее усредненный Р, после чего, умножив оба значения, получить значение в Вт. Мощность ИБП в Вт не должна быть ниже характеристики нагрузки, выраженной в тех же единицах измерения.

ЕЩЕ ДВА ФАКТОРА

Важной характеристикой нагрузки служат еще два коэффициента: Crest Factor и Surge Factor. Первый из них в русскоязычной документации часто именуют пик-коэффициентом (или пик-фактор). Он определяется отношением максимального (пикового) значения тока к его среднеквадратичному (RMS) значению. Для волн прямоугольной формы пик-фактор равен единице, для идеальной синусоиды – 1,414 (√2).

Хотя мы назвали пик-фактор «характеристикой нагрузки», на самом деле на его значение влияют и характеристики источника электропитания. Импульсные блоки питания компьютеров потребляют ток очень неравномерно, поэтому для них пик-фактор обычно составляет от 2 до 3. Но это в том случае, если на нагрузку поступает чистая синусоида. Если же ИБП выдают ступенчато аппроксимированную синусоиду (что типично для источников мощностью менее 1 кВт), то пик-фактор оказывается менее 2 (обычно от 1,4 до 1,9). В целом же использование ИБП, сетевых фильтров и устройств подавления импульсных помех способствует снижению пик-фактора. Это, безусловно, положительный момент, поскольку высокий пик-фактор (большой ток) приводит к сильному нагреву элементов систем электропитания.

Большинство ИБП при полной нагрузке способны поддерживать пик-фактор 3 (при снижении нагрузки значение этой характеристики увеличивается), поэтому обычно проблем не возникает. Даже если источник не обеспечивает необходимое пиковое значение тока, то, как правило, работа блока питания нагрузки не нарушается, возможны лишь небольшие искажения формы электрического сигнала. Однако в крупных инсталляциях (например, когда ИБП обслуживает большое число ПК) такие искажения могут оказаться настолько значительными, что способны привести к нарушению функционирования нагрузки. Поэтому желательно, чтобы пик-фактор, поддерживаемый ИБП, не оказался ниже пик-фактора нагрузки.

Для расчета среднего пик-фактора нагрузки, состоящей из разнотипного оборудования, можно порекомендовать тот же способ, что и для расчета среднего коэффициента мощности. Обратимся к нашему примеру:

  • ПК и серверы, мощность 4500 ВА, пик-фактор=3;
  • кондиционер, мощность 3000 ВА, пик-фактор=1,4.

Усредненный пик-фактор можно вычислить так:

(4500 ВА×3 + 3000 ВА×1,4)/7500 ВА = 2,36.

Если заявленный в характеристиках ИБП пик-фактор больше указанного значения, то проблем не будет.

Значение Surge Factor (к сожалению, устоявшегося рускоязычного термина для этой характеристики нет) определяет то, насколько пусковой ток, потребляемый нагрузкой, превышает его номинальное значение. Например, для запуска электродвигателя требуется большой пусковой момент, поэтому компрессоры холодильных установок при включении потребляют ток, в несколько раз превышающий номинальный (см. Таблицу 1). Пусковой ток системы освещения, использующей обычные лампы накаливания, тоже может значительно превосходить его номинальное значение. Дело в том, что удельное электрическое сопротивление вольфрама, из которого изготавливают нити накаливания, в значительной степени зависит от температуры: при 20°C его значение составляет 55×10-9 Ом×м, при 1727°C — 557х10-9 Ом×м. Соответственно, пусковой ток будет примерно в 10 раз превосходить номинальный.

Что касается компьютеров и серверов, то для них значение Surge Factor обычно не превышает 1,5, и большинство ИБП имеют достаточную перегрузочную способность, чтобы гарантировать надежное включение и стабильную работу этих устройств. Если же в составе нагрузки имеется оборудование с большим пусковым током, то перегрузочную способность выбираемого ИБП следует изучить самым тщательным образом.

Проанализировав рассмотренные в статье факторы, не забудьте еще и о том, что для обеспечения устойчивой работы оборудования мощность ИБП следует выбирать «с запасом» – больше требуемой на 15-25%.

Александр Барсков — ведущий редактор «Журнала сетевых решений/LAN». С ним можно связаться по адресу: ab@lanmag.ru.

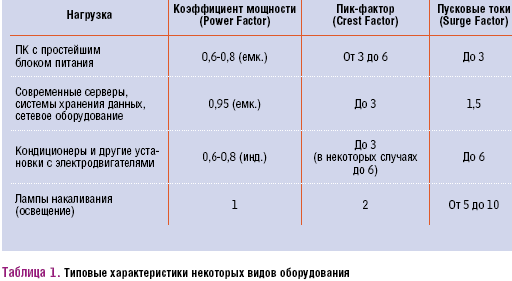

Таблица 1. Типовые характеристики некоторых видов оборудования
