В странах Евросоюза DSL остается доминирующей технологией широкополосного доступа, а провайдеры активно внедряют ADSL2+ и VDSL. С разработкой новых стандартов и технологий становится доступной передача данных на высокой скорости с использованием медной пары, а алгоритмы адаптации скорости и соединения позволяют предоставлять конечным пользователям разнообразные услуги с наилучшим качеством. Самыми востребованными на данный момент являются доступ в Internet, IPTV и VoIP. Однако операторы уже приступили к развертыванию услуг HDTV, что требует модернизации медной инфраструктуры доступа и перехода на высокоскоростные варианты DSL (см. статью автора «Новое вино, старые мехи» в этом номере «Журнала сетевых решений/LAN»).

В корпоративном сегменте наряду с традиционным объединением локальных сетей офисов (IP VPN, L2VPN) растут потребности в копировании и тиражировании быстро увеличивающихся объемов данных и сохранении их на резервных площадках, а в ближайшем будущем с развитием унифицированных коммуникаций (UC), включающих приложения VoIP и видеоконференц-связи, можно ожидать увеличения спроса на видео, в том числе высокой четкости, и в корпоративном секторе.

Как отмечает Владимир Угрюмов, директор российского отделения «Шмид Телеком», высокие скорости современных соединений DSL позволяют предложить услуги, которые по своему уровню и качеству соответствуют возможностям оптического волокна. Производители между тем создают оборудование, способное удовлетворить возросший спрос корпоративных и частных абонентов на высокоскоростные услуги, такие как IP-телефония, VoD, IPTV, и реализовать эти услуги по одному каналу Ethernet с помощью одного абонентского устройства.

ОТ ПЕРВОЙ МИЛИ ДО ПОСЛЕДНИХ СОТЕН МЕТРОВ

Одна из задач утвержденного в 2004 г. стандарта «Ethernet на первой миле» (EFM, 802.3ah) — распространение Ethernet на уровень доступа. EFM описывает как медные, так и волоконно-оптические технологии вместе с общими функциями управления, администрирования и обслуживания (OAM), которые используются для создания единой системы управления сетью, например, коммутаторами Ethernet и xDSL. EFM по медному кабелю (EFM Copper, EFMC) — стандарт для передачи кадров Ethernet по телефонной сети посредством VDSL и SHDSL. Утверждение стандарта EFM способствовало выпуску совместимого оборудования, а функции OAM упростили диагностику и устранение неисправностей при эксплуатации оборудования, однако сегодня ряд специалистов считают стандарт EFM мало актуальным, причем далеко не все производители подчеркивают, что их оборудование соответствует ему и стремятся выпускать «совместимые с EFM» устройства.

Ethernet на уровне доступа — логичный выбор при обмене трафиком между локальными сетями или пользовательскими устройствами с интерфейсом Ethernet и операторскими сетями, переводимыми на Ethernet/IP. Считается, что применение Ethernet на всех участках сети должно повысить эффективность доставки трафика. Между тем, качество услуг доступа по технологии DSL (см. Рисунок 1) во многом зависит от специфики построения узлов и сети доступа, в частности, от выбора в пользу АТМ или Ethernet, обусловленного существующей сетевой инфраструктурой и планами развития.

Рисунок 1. Диаграмма дальности и скорости передачи данных для разных технологий DSL. Технология ADSL2+ ориентирована на широкополосный доступ в Internet из дома и офиса, позволяет осуществлять мониторинг параметров линии и менять скорость в зависимости от соотношения сигнал/шум и ряда других факторов. SHDSL.bis с одинаковой скоростью приема и передачи обеспечивает требуемое качество обслуживания и сводит к минимуму число ошибок даже в неблагоприятных условиях, гарантируя скорость передачи данных и качество обслуживания для ответственных приложений. VDSL2 доставляет данные на скоростях Fast Ethernet в здании, группе зданий или коттеджном поселке по одной медной паре. При использовании пары диаметром 0,4 мм для VDSL становится критическим расстояние около 1,2 км, для VDSL2 — 1,5 км.

Современное оборудование VDSL2 и G.SHDSL.bis отвечает требованиям EFM. Стандарт G.SHDSL.bis (G.992.1) предусматривает алгоритмы модуляции и процедуры инкапсуляции кадров Ethernet непосредственно в кадры DSL (протокол физического уровня 2BaseTL, IEEE 802.3-2005), минуя ATM, и использует систему кодирования 32-TCPAM. 2BaseTL позволяет передавать данные со скоростью 2-5,69 Мбит/с на расстояние до 2,7 км по одной паре, а работа по нескольким парам одновременно (PME Aggregation Function, PAF) дает возможность увеличить скорость передачи данных. В отличие от 10BaseT, в 2BaseTL скорость подстраивается в зависимости от качества линии, в том числе диаметра жилы и числа пар. Поскольку в VDSL2 и G.SHDSL.bis передача данных не требует промежуточной упаковки в ячейки ATM, эффективность доставки трафика повышается (примерно на 10%).

Однако, как отмечает Алексей Мисюренко, главный технический эксперт телекоммуникационной компании «Караван», эффективность использования полосы пропускания сегодня не является основополагающим фактором при выборе технологии. Конечно, эффективность применения конкретной технологии (ATM или Ethernet) зависит от типа передаваемой информации (голос или данные). И АТМ, и Ethernet как протоколы второго уровня могут выступать в роли транспорта для IP. Тенденция «сквозного» использования IP в качестве транспортной среды (all-IP) позволяет операторам связи адаптировать уже существующие сети к новым технологиям, существенно снизить издержки при построении сетей NGN и сохранить инвестиции. Кроме того, унификация коммуникационных технологий упрощает поиск и устранение проблем при эксплуатации и не требует от специалистов обширных знаний в разных областях. При переходе на «all-IP» (с MPLS в ядре сети и Ethernet в сети доступа) особенности построения узлов сети и выбор протоколов физического уровня (xDSL) уже не оказывают значительного влияния на формирование набора предоставляемых пользователю услуг и их качество.

В принятом в 2005 г. стандарте VDSL2 (G.993.2) в качестве метода модуляции используется DMT, а за счет расширения рабочей полосы частот (30 МГц против 12 МГц) достигается передача трафика со скоростью до 100 Мбит/с в обоих направлениях. Принятие стандарта позволило добиться реальной совместимости между устройствами VDSL2 разных производителей. Кроме того, VDSL2, обеспечивая обратную совместимость с ADSL2+, обладает более высокой производительностью, дальностью и спектральной совместимостью по сравнению ADSL2+ и предусматривает расширенные возможности управления и диагностики, упрощающие эксплуатацию и техническую поддержку.

Высокая надежность и устойчивость к узкополосным и импульсным помехам, автоматическая адаптация к изменившимся условиям передачи и параметрам линии позволяет поддерживать высококачественные услуги Triple Play. Среди приложений VDSL2 — широковещательная доставка цифрового видео, видео по запросу (VoD), видеоконференции и VoIP, соединение локальных сетей офисов по существующей телефонной проводке. Как правило, в оборудование встроена поддержка VLAN, классов обслуживания и функций IP Multicast, а разделение трафика пользователей помогает гарантировать высокий уровень обслуживания и предоставлять услуги Triple Play.

VDSL2 реализует симметричные и асимметричные подключения абонентов по действующим телефонным линиям и, как утверждают представители компании ZyXEL, является реальной альтернативой операторскому Fast Ethernet на уровне доступа. Технология предусматривает расширенную приоритезацию (по сравнению с Ethernet) и непосредственную передачу пакетов длиной менее 64 байтов без дополнительных накладных расходов, что может быть важно для приложений VoIP. Оборудование VDSL2 способно конкурировать по скорости с Fast Ethernet (100 Мбит/с) при объединении сегментов локальных сетей на расстоянии около 300 м (на российских линиях). Это дает возможность организовать сеть в крупных зданиях или на территориях предприятия, используя обычную телефонную проводку.

По прогнозам аналитиков, с 2006 по 2009 гг. количество линий VDSL2 вырастет в мире с 20 до 70 млн. Однако технология эффективна лишь в том случае, если расстояние от пользователей до DSLAM невелико, поэтому вряд ли она станет массовой. В Европе к ее развертыванию приступили в 2006 г., когда реализацией проектов Triple Play на базе архитектуры FTTN занялись операторы Deutsche Telekom (DT), Swisscom и Belgacom. DT к концу прошлого года развернула полмиллиона линий VDSL2. Однако в целом в 2007 г. внедрение технологии VDSL в Европе шло весьма умеренными темпами.

В России интерес к оборудованию VDSL2 пока невелик. Денис Юрьев, технический консультант отдела маркетинга компании «Тайле» объясняет это недостаточно высокой эффективностью передачи данных при помощи VDSL и технической неподготовленностью российских ATC, а специалисты ZyXEL — некоторым отставанием (на один-два года) от ведущих зарубежных стран. Кроме того, традиционные и альтернативные операторы телефонии спешат удовлетворить спрос на услуги ADSL, а высокоскоростной доступ пока пользуется небольшой популярностью, в том числе и из-за дороговизны трафика в регионах. Тем не менее, по информации ZyXEL, крупные московские операторы телефонии уже всерьез присматриваются к решениям VDSL2. Переход от ADSL к ADSL2+ и VDSL2 связан с заметным расширением используемого диапазона частот и усложнением алгоритмов кодирования, поэтому предполагает замену как операторского, так и абонентского оборудования. С другой стороны, VDSL2 предусматривает обратную совместимость с ADSL/ADSL2+.

Как отмечают в D-Link, практически все современные устройства ADSL имеют аппаратную поддержку ADSL2/2+, а иногда оборудование ADSL можно модернизировать путем обновления микропрограммы для поддержки стандартов ADSL2/2+. Сфера же применения устройств VDSL ограничена. Это, прежде всего, подключение корпоративных абонентов по существующим телефонным парам (если позволяет расстояние до АТС), либо соединения «точка-точка» для передачи данных по выделенной телефонной паре. Если стандарты ADSL допускают передачу данных по телефонным линиям протяженностью до 6,2 км (с использованием ReADSL2), то для VDSL эффективная протяженность линии составляет 1-1,5 км (при скорости 1-2 Мбит/c). У VDSL2 показатели дальности связи близки к ADSL, и на больших расстояниях скорости примерно соответствуют ADSL/ADSL2.

НОВЫЕ РЕШЕНИЯ ДЛЯ МЕДНОЙ ИНФРАСТРУКТУРЫ

По данным Infonetics Research, в III квартале прошлого года мировые продажи оборудования DSL, исчисляемые по количеству портов, сократились на 9% по сравнению с предыдущим. Согласно прогнозам, развертывание сетей широкополосного доступа с использованием этой технологии замедлится, однако количество абонентских линий DSL будет расти и к 2010 г. достигнет 318 млн. Поставки оборудования CPE остаются на том же уровне, но с учетом снижения средней цены устройств можно ожидать сокращения объемов этого сегмента мирового рынка, в России же он будет расти пропорционально общему росту числа пользователей ШПД.

Большинство вендоров поставляют законченные решения: абонентское оборудование DSL, мультиплексоры доступа DSLAM и IP DSLAM. На мировом рынке операторского оборудования ШПД лидирует Alcatel-Lucent, занимая первое место по поставкам мультиплексоров IP DSLAM. Лишь в азиатско-тихоокеанском регионе ее опережает Huawei. По данным Dell'Oro, в III квартале 2007 г. доля Alcatel-Lucent на рынке DSL превысила 40%. Компания продала оборудования для более чем 150 млн линий DSL и увеличила свою долю до 41%.

С ростом абонентской базы, развертыванием новых услуг провайдерам требуются все более надежные и полнофункциональные решения. За последние месяцы производители выпустили целый ряд новинок, которые позволяют операторам связи и крупным корпоративным структурам предоставлять разнообразные высокопроизводительные услуги по медным линиям.

Универсальные/мультисервисные платформы доступа. Телеком-муникационная отрасль, как отмечают в ZyXEL, переходит от централизованных к распределенным сетям. Оборудование в таких сетях размещается на удаленных выносах, где устройство должно реализовать функции телефонии и широкополосного доступа, поэтому выбор технологий и набора интерфейсов удобно осуществлять заменой модуля. Для этой цели разработаны модульные платформы доступа, позволяющие провайдеру гибко предоставлять тот или иной вид сервиса посредством установки соответствующей интерфейсной платы. Пропускная способность шины такой платформы, как правило, избыточна, и данный подход не приводит к ограничению функциональности решения. Однако, по словам Станислава Козлова, начальника отдела проектов D-Link, российские провайдеры ввиду их «узкой специализации» на той или иной технологии доступа мультисервисные платформы обычно не используют.

Между тем в компании Alcatel-Lucent отмечают, что в мире быстро растет популярность ее IP DSLAM серии ISAM. Они работают в сетях более 180 предприятий (в том числе у 80% крупнейших мировых операторов DSL). По существу ISAM представляет собой универсальный узел доступа: любая карта устанавливается на любой полке ISAM. Это могут быть карты Ethernet 100/1000 («точка-точка»), ADSL и VDSL2 на 48 портов, SHDSL на 24 порта, карты «голосовых серверов» и карты на 48 телефонных портов. ISAM 7302 и 7330 допускают установку в полку различных комбинаций карт доступа (см. Рисунок 2).

Рисунок 2. Оборудование ISAM 7302 и 7330 предусматривает возможности постепенного перевода ТфОП на широкополосные технологии, внедрение оптического волокна и технологии VoIP (H.248, SIP).

Alcatel-Lucent предлагает решения на основе продуктов серии ISAM для разных вариантов ШПД. В числе наиболее интересных зарубежных проектов последних месяцев, где используются платформы ISAM, — развертывание сети FTTN с VDSL2 бельгийским провайдером Belgacom, планирующим весной 2008 г. предложить услуги Triple Play, включая услуги HDTV, более чем 60% домохозяйств страны. Внедрение VDSL2 —часть инфраструктурного проекта Belgacom Broadway, направленного на то, чтобы довести оптическое волокно до каждого уличного сетевого узла на территории Бельгии. Всего таких узлов — более 14 тыс.

В России в сентябре Alcatel-Lucent завершила развертывание для Golden Telecom сетевого решения для расширения возможностей широкополосной сети оператора. В рамках проекта установлены платформы ISAM 7302, мультиплексор доступа 7330 ISAM FTTN и выносы 7324 Remote Unit общей емкостью 33000 линий DSL. Для управления элементами сети DSL применяется система 5523 ADSL Work Station (AWS). Как ожидается, реализация проекта будет способствовать внедрению мультимедийных и конвергентных услуг, включая высокоскоростной доступ в Internet, VoIP, доставку данных и видео.

Выпускаемые Allied Telesis платформы доступа iMAP (integrated Multiservice Access Platform) 9000 и 7100 разработаны специально для миграции на IP/Ethernet с IP/MPLS в ядре сети. Они содержат, соответственно, 7 и 17 слотов для плат DSL/FTTx, поддерживают сервисы ТфОП, xDSL, GE-PON, T1/E1. Для них предлагаются 24-портовые сервисные модули iMAP ADSL24A, рассчитанные на предоставление услуг ШПД и Triple Play. С объединительной панелью плата стыкуется портом Gigabit Ethernet, а каждый пользователь получает доступ на скорости до 26 Мбит/c. Основу платы составляет коммутатор Ethernet, разработанный для поддержки услуг доставки видео (включая IP Multicast и VoD), голоса и данных с гибким управлением приоритетами и оптимизацией трафика. Он реализует QoS с четырьмя очередями, VLAN с метками виртуального канала (VC), защиту от переполнения таблицы коммутации. Оборудование iMAP (iMAP 9700, iMAP 9400, iMAP 9100) поддерживает различные сервисы и технологии доступа —Ethernet 10/100/1000, G.SHDSL, ADSL2+, VDSL2. Отказоустойчивое ядро коммутатора в решениях iMAP 9000 позволяет обеспечить доступность сети на уровне 99,999%.

Как отмечают в компании, покупая мультисервисную платформу, оператор может предоставить с ее помощью множество услуг, например, ADSL2+, VDSL2, G.SHDSL, Ethernet, GPON, E1, VoIP. Столь богатый набор обеспечивает гибкость применения оборудования. Кроме того, такие платформы можно соединять в оптическое кольцо с другим оборудованием Ethernet на скорости 10GbE, при этом благодаря технологии EPSR в случае обрыва связь восстанавливается менее чем за 50 мс. В последнее время эти платформы вызывают большой интерес, утверждают в Allied Telesis. Сегодня операторы, пользуясь уже проложенным медным кабелем, как правило, предлагают клиентам подключения ADSL, но эта технология ограничена возможностями медной пары. Линейка оборудования iMG позволяет клиенту сразу подключиться к оптической линии и получить мультисервисные услуги. В России эти устройства применяются в некоторых проектах FTTH в коттеджных поселках совместно с операторскими платформами iMAP 9000.

ZyXEL предлагает две взаимодополняющих мультисервисных платформы NGN — концентраторы абонентского доступа MSAP2000 (на российском рынке они появились в январе) и коммутаторы DSL серии IES. MSAP2000 предназначена для массового предоставления услуг канальной и пакетной телефонии, услуг ШПД (выбором линейных модулей) и позволяет операторам постепенно переходить от SDH и TDM к NGN. DSL-коммутаторы NGN — это IP DSLAM с установленными шлюзами IP-телефонии, оптимизированные для массового оказания доступа по DSL и реализующие неблокируемое предоставление услуг телефонии и ШПД.

Концентраторы MSAP2000 предназначены для модернизации аналоговых АТС, предоставления услуг традиционной и пакетной телефонии и широкополосного доступа. По мнению разработчиков, реализованные в MSAP2000 подходы помогают операторам развивать новые услуги и приложения, одновременно продлевая жизнь инфраструктуре TDM. К преимуществам новой платформы они относят, кроме прочего, снижение сложности и стоимости абонентских интерфейсов и их унификацию: одни и те же линейные модули предлагаются для услуг и канальной, и пакетной телефонии. Модульный принцип построения системы и многослойная архитектура, объединяющая уровни доступа, агрегирования и взаимодействия с сетями ТфОП/NGN, позволяют постепенно и независимо модернизировать каждый уровень без прекращения предоставления услуг.

Рисунок 3. Мультиплексоры доступа DSLAM Vigor Access A24M Master и Vigor Access A24S Slave для малых и средних компаний предоставляют высокоскоростной доступ в Internet по ADSL2+ (до 24 Мбит/с), поддерживают голосовые службы (VoIP, POTS), видео и другие интерактивные приложения. До семи IP DSLAM можно объединять в стек с управлением по одному IP-адресу.Мультиплексоры DSL. Если мультисервисные платформы доступа способствуют «неразрушающему» переходу к NGN, то DSLAM рассчитаны на массовое предоставление услуг доступа по DSL. На российском рынке представлено оборудование DSLAM большого числа производителей, однако новые вендоры продолжают появляться. Современные IP DSLAM позволяют получать доступ в Internet, работать с потоковым видео, приложениями VoD и VoIP. Например, в компании АТГ среди новинок оборудования DrayTek выделяют мультиплексоры доступа серии DSLAM Vigor Access A24 (см. Рисунок 3) с поддержкой Multiple PVC, QoS, IGMP, которые обеспечивают пользователю доступ в Internet, а также работу с потоковым видео (Stream TV), приложениями VoD и VoIP.

Многие производители сфокусировали свое внимание на малопортовых IP DSLAM. В ZyXEL считают, что данный подход оказался верным: операторы всего мира переходят на IP DSLAM, постепенно вытесняющие ATM DSLAM. Это подтверждают и в D-Link, отмечая расширенный функционал данного оборудования, легко интегрируемого в сети Ethernet. В последнее время, подчеркивает Денис Юрьев, операторы отдают предпочтение Ethernet, а оборудование IP DSLAM позволяет перестроить сеть доступа без ущерба в предоставлении услуг конечным абонентам, при этом оно отличается богатой функциональностью и легкостью внедрения в существующие сети Ethernet.

Как подчеркивает Денис Давыдов, главный консультант D-Link по оборудованию ADSL, выпускаемые сегодня IP DSLAM поддерживают и стек ATM, что позволяет применять механизмы ATM, включая QoS (например, выделение гарантированной полосы пропускания). IP DSLAM предоставляет дополнительные возможности фильтрации трафика по IP- и MAC-адресам, поддержку 802.1Q VLAN, 802.1p, DiffServ (на третьем уровне) и обладает рядом других полезных функций, отсутствующих в ATM DSLAM. IP DSLAM D-Link DAS-3216 работает с широким спектром абонентского оборудования (модемы ADSL и маршрутизаторы), имеет шесть портов ADSL со встроенными сплиттерами, а порт Ethernet 10/100 Мбит/c используется для подключения к сети провайдера услуг. Для изоляции трафика отдельных пользователей и повышения производительности сети поддерживаются VLAN 802.1q на основе меток.

В ноябре D-Link объявила о выпуске многопортовых модульных IP DSLAM — DAS-4192 поддерживает до четырех 48-портовых линейных модулей, а DAS-4672 — до 14, то есть число портов ADSL/ADSL2/ADSL2+ Annex A в этой модели доходит до 672. В отличие от DAS-4192, модель DAS-4672 предусматривает подключение не одного, а двух модулей управления с портами Gigabit Ethernet для резервирования функций управления. По словам Дениса Давыдова, новые устройства понемногу начинают завоевывать популярность.

Эти IP DSLAM поддерживают также IGMP Snooping v.1, v.2 (в будущем v.3), до восьми виртуальных каналов (VC) на порт и до 256 групп пользователей. Данные функции необходимы для доставки видеотрафика (multicast). Предусматривается создание профилей каналов и подписчиков IPTV (в соответствии с выбранным тарифным планом). Сервисы PPPoE, DHCP и StaticIP контролируются для каждого PVC. Расширенные функции QoS (приоритезация 802.1p), классификация трафика, выделение гарантированной пропускной способности и приоритезация DiffServ помогают добиться качественного предоставления услуг Triple Play. Кроме того, поддерживается агрегирование каналов (802.3ad). DSLAM D-Link DAS-4672DC агрегирует до двух гигабитных интерфейсов, обеспечивая обмен данными между уровнем доступа и уровнем распределения на скорости 2 Гбит/с.Это дает возможность повысить пропускную способность DSLAM, например, для увеличения числа видеопотоков и предоставления внутрисетевых сервисов (доступа к FTP и игровым серверам). Модернизации подверглась и линейка IP DSLAM с фиксированным количеством портов (DAS-32хх).

В прошлом году ZyXEL начала поставлять в Россию оборудование для сетей VDSL2, обеспечивающее повышенную скорость доступа по действующим телефонным линиям (до 65 Мбит/с по направлению к абоненту и до 35 Мбит/с от абонента) и увеличенную дальность связи. Благодаря таким скоростям можно смотреть несколько каналов HDTV, объединять через Internet корпоративные сети и удаленные хранилища данных. В состав предлагаемого решения, соответствующего стандартам EFM, входит операторское оборудование и модемы VDSL2 (P-870MH-C1).

В октябре компания сообщила о победе в тендере на поставку оборудования VDSL2 для сети доступа крупного тайваньского оператора связи Chunghwa Telecom (CHT), в рамках которого будут смонтированы 340 тыс. линий. ZyXEL обеспечит поставку коммутаторов VDSL2 и абонентских устройств c расширенной поддержкой качества обслуживания (QoS), сетевой безопасности и управления пропускной способностью для пользователей и приложений.

В состав предлагаемого решения входят линейные модули VLC1224G-41 для коммутаторов DSL (IES-5000/5005/6000), коммутаторы VDSL2 (VES-1616F-44/VES-1624F-44) и модемы VDSL2 (P-870MH-C1). VES-1624F-44 — 24-портовые коммутаторы VDSL2 со встроенными сплиттерами и двумя портами Gigabit Ethernet, совмещенными со слотами SFP. Линейный модуль позволяет подключить до 24 абонентов VDSL2 через порт Telco-50, а с управляющим модулем он связан двумя каналами GbE. Для мониторинга и внесетевого управления предусмотрены два порта RS-232 и порт Ethernet.

Модели IES/VES с малой и высокой плотностью портов, как утверждается, помогут операторам свести к минимуму расходы и оптимизировать инфраструктуру доступа. В прошлом году ZyXEL увеличила плотность портов ADSL2+, выпустив для коммутаторов NGN IES-5000/5005/6000 линейные модули ALC1272G-51. Они позволяют подключить по ADSL/RE ADSL2/ADSL2+ до 72 абонентов на скорости до 24 Мбит/с. Это оборудование предусматривает развитые средства приоритезации трафика, ограничения скорости, фильтрации и ретрансляции многоадресных рассылок в VLAN 802.1Q (IGMP Snooping, MVR).

Рисунок 4. Коммутаторы ZyXEL IES-1248-51V объединяют в устройстве с фиксированной конфигурацией шлюз пакетной телефонии (48 портов FXS), 48-портовый коммутатор ADSL2+ и сплиттеры. Для связи с магистральной сетью операторов и каскадирования предусмотрены два порта Gigabit Ethernet, совмещенных со слотами для трансиверов SFP, а для работы с абонентами — два порта TELCO 50.В числе недавних новинок ZyXEL (они появились в продаже в декабре) — коммутаторы IES-1248-51V (см. Рисунок 4), рассчитанные на предоставление услуг телефонии и доступа в Internet по ADSL. Связь коммутаторов с операторской сетью осуществляется по одному или двум оптическим волокнам на расстояниях до 60-80 км. Наряду с IES-1248-51V в серии IES-1248 представлены 48-портовые коммутаторы ADSL2+ с питанием по постоянному и переменному току. Поддержка наиболее распространенных протоколов SIP v2 (RFC 3261) и MEGACO/H.248 должна упростить интеграцию платформы в операторскую сеть пакетной телефонии. Для улучшения качества связи устройство использует динамический буфер голосовых пакетов и широкий набор кодеков (G.711 A/u, G.723.1, G726 и G.729A/B).

ZyXEL предлагает целый набор решений и технологий доступа, объединенных IP и Ethernet. В зависимости от предполагаемого числа абонентов ШПД оператор может остановить свой выбор либо на концентраторах абонентского доступа MSAP2000, либо на коммутаторах DSL серии IES, интегрирующих в одном конструктиве многопортовые шлюзы IP-телефонии и IP DSLAM. Для подключения таких выносов используются оптические технологии (Gigabit Ethernet и GEPON), телефония становится пакетным сервисом, а переход с канальных на пакетные технологии происходит незаметно для абонента.

В прошлом году Schmid Telecom представила монтируемый в стойку DSLAM высотой 1U c 24 портами VDSL2. Для поддержки большего числа абонентов можно установить несколько таких модулей. Для отдельных модулей предусматривается резервирование соединений с магистральной сетью. Такое решение (до 100 Мбит/с) можно использовать в составе сетей FTTB и FTTC. Разработчики предусмотрели функции, позволяющие оператору удаленно контролировать работу DSLAM и попытки несанкционированного доступа в уличные шкафы — системный администратор получает сигнал тревоги через встроенную функцию DSLAM. Возможно локальное (RS-232) и удаленное управление устройством (SNMP, Telnet), реализованы поддержка VLAN, QoS, IP Multicast.

Абонентское оборудование (CPE). Новые модели CPE включают широкий спектр абонентских устройств — модемов, шлюзов, домашних маршрутизаторов, Internet-центров и телеприставок, а также шлюзов для малого бизнеса. Их разработчики уделяют особое внимание функциям поддержки VoIP, видео и IPTV, а также удаленной работы. По словам Дениса Юрьева, в последнее время в этом сегменте рынка появилось много интересных новинок, включая оборудование для IPTV, например, телеприставки DIB-110 от D-Link
и STB-1001S от ZyXEL.

Компания Allied Telesis в ноябре представила линейку интеллектуальных шлюзов Business Gateway (iBG) серии iBG900 с поддержкой ADSL и SHDSL. Устройства серии iBG900 оснащаются восемью портами Ethernet 10/100TX, а также четырьмя портами FXS и ISDN для подключения аналоговых телефонов или офисной АТС. По утверждению производителя, решение оптимизировано для SMB. Шлюзы iBG900 поддерживают соединение VPN и встроенное шифрование данных. Для провайдеров предназначен комплекс управляющего ПО, включающий программу AlliedView Network Management Software (AlliedView NMS), а встроенная система диагностики кабелей помогает сократить затраты на развертывание крупных сетей и эксплуатацию.

Каждый порт FXS имеет функцию тестирования витой пары, а в порты 10/100TX интегрирована функция Time Domain Reflectometry (TDR), облегчающая нахождение дефектов в проводке Категории 5e. Шлюзы iBG900 могут применяться с маршрутизаторами MGCP или SIP (Класс 5). Высококачественная обработка цифрового сигнала повышает качество VoIP. Серия iBG900 содержит, кроме прочего, драйверы ТфОП, которые могут подстраиваться к условиям «витой пары» и обеспечивать работу со всеми типами телефонных аппаратов.

И ZyXEL, и D-Link успешно наращивают продажи абонентского оборудования DSL, чему способствует привлекательная цена и наличие наиболее востребованных функций. По данным ZyXEL, в прошлом году компания поставила своим партнерам более 1 млн абонентских устройств, а рост продаж в единицах продукции достиг 64%. D-Link в конце прошлого года преодолела миллионную отметку продаж данного оборудования на рынке СНГ. В ноябре среди прочих новинок она представила маршрутизаторы DSL-2500U/BRU/D. От прежних моделей маршрутизаторов ADSL той же серии они отличаются новым корпусом меньшего размера и функцией клиента Point-to-Point Tunneling Protocol (PPTP), которая позволяет подключаться к сетям провайдеров ADSL (использующих вместо PPPoE протокол РРТР) и организовать доступ удаленных сотрудников к корпоративным сетям по PPTP. При помощи этого протокола «точка-точка» можно устанавливать защищенное соединение с сервером за счет туннелирования и инкапсуляции кадров PPP в пакеты IP для передачи через Internet. Маршрутизатор оснащен одним портом ADSL, одним портом Fast Ethernet и встроенным межсетевым экраном, поддерживает ADSL/ADSL2/ADSL2+ и функции QoS.

Вскоре компания намерена начать поставлять на российский рынок новое устройство IAD — маршрутизатор ADSL с интегрированным шлюзом VoIP. Он будет оснащен двумя портами FXS и поддержкой SIP для получения услуг VoIP, предоставляемых некоторыми провайдерами.

Internet-центры ZyXEL серии P-2602/2608 поддерживают ADSL2+ (со скоростным обратным каналом в соответствии с Annex M) и отличаются числом телефонных портов (до восьми FXS), портов Ethernet (до четырех), поддержкой IPTV, Wi-Fi и IPSec VPN. Для IPTV выделяется отдельный порт Ethernet (назначением VLAN). Центры имеют встроенный межсетевой экран/NAT, работают как двухпортовый шлюз VoIP и позволяют управлять пропусканой способностью, а утилита NetFriend упрощает их подключение и настройку. Устройства P-2602R, P-2602H, P-2602HW предназначены для домашних пользователей и малых предприятий. Модель P-2608HW ориентирована на небольшие офисы с возможностью подключения до восьми IP-телефонов (SIP).

Анонсированные в ноябре шлюзы пакетной телефонии P-2024 и IP-АТС X-6004 стали первыми в новой линейке продуктов ZyXEL для SMB. Р-2024, по сути, представляет собой удаленный вынос IP УАТС, к которому подключаются до 24 обычных абонентских телефонных линий по одному соединению (ADSL, Ethernet или SHDSL). Его возможностей достаточно для потребителей, нуждающихся в увеличении емкости телефонной сети офиса или удаленного подразделения без прокладки дополнительного кабеля, при этом пользователям предлагаются разнообразные возможности телефонии — конференц-связь, перевод звонков и т.д.

Модемы новой линейки модемов ZyXEL на платформе Absolute ADSL способны работать на обычных телефонных линиях, на линиях с охранно-пожарной сигнализацией и цифровых линиях ISDN. Для передачи данных они поддерживают два частотных плана (Annex A и Annex B). На базе Absolute ADSL созданы модемы ZyXEL P660RT2 и P660RU2 (до 24 Мбит/с). В них используются фирменные механизмы защиты от помех в линии, максимальная скорость передачи данных к провайдеру увеличена до 3,5 Мбит/с (Annex M), а дальность связи составляет до 7 км (Annex L, READSL). В P660RT2 встроены маршрутизатор и сервер DHCP для расширения числа подключаемых устройств. В обоих модемах реализован механизм трансляции сетевых адресов Cone NAT, а программный шлюз для приложений SIP упрощает установку IP-телефона. Поддержка службы DynDNS позволит организовать на домашнем компьютере сервер (например, FTP), даже если провайдер выделяет динамический IP-адрес.

Серия маршрутизаторов DrayTek Vigor2700V/Vigor2700VG с возможностью организации до двух туннелей VPN предназначена для сегмента SOHO. Эти устройства поддерживают ADSL2/2+, имеют встроенный межсетевой экран и сервер DHCP (на 253 пользователя), а встроенная точка доступа Wi-Fi (802.11g) позволяет развернуть в малом офисе беспроводную сеть. Предусмотрена поддержка VLAN на основе портов и VLAN 802.1q, встроенные функции VoIP. Поддерживаются протоколы PPTP, IPSec, L2TP и L2TP поверх IPSec. Подобные продукты, различающиеся функциональностью и ценой, выпускает целый ряд производителей.

Новые инфраструктурные решения и мосты Ethernet. Существующую медную инфраструктуру можно использовать для не требующего больших затрат объединения сегментов локальных сетей зданий, удаленных на несколько километров. Технологии G.SHDSL.bis и VDSL2 позволяют делать это без упаковки кадров Ethernet в ячейки ATM и обеспечивают симметричный обмен трафиком. Впрочем, SHDSL допускает разное наполнение и может применяться, в частности, для проброса голоса по ATM.

Для повышения пропускной способности можно использовать агрегирование каналов. Например, ZyXEL предлагает модем P-793H (SHDLS.bis) с объединением двух выделенных линий на скорости более 11 Мбит/с в каждом из направлений. Этот модем может выступать и в роли двухпортового микро-DSLAM, позволяющего, например, объединить три офиса. Для аналогичного увеличения пропускной способности соединений ADSL компания разработала модемы P-663H/HW и сейчас рассматривает возможность их поставок потребителям.

NSGate представила в декабре новую модель модема G.SHDSL.bis —qBRIDGE-406. Устройства этой серии совместимы со стандартом IEEE 802.3ah (EFM). Их линейный интерфейс объединяет до четырех медных пар различного качества, предназначенных для организации симметричного канала 2BaseTL на скорости до 22,8 Мбит/c. Главным преимуществом разработчики считают возможность перераспределения нагрузки при добавлении или обрыве медных пар без потери последовательности передачи пакетов. Модемы, поддерживающие только базовые функции, предназначены для объединения территориально удаленных сегментов локальных сетей и широкополосного доступа в Internet. Устройства с поддержкой расширенных функций (VLAN, QoS, Ethernet Demarcation) рассчитаны на организацию доступа к NGN с предоставлением мультисервисных услуг.

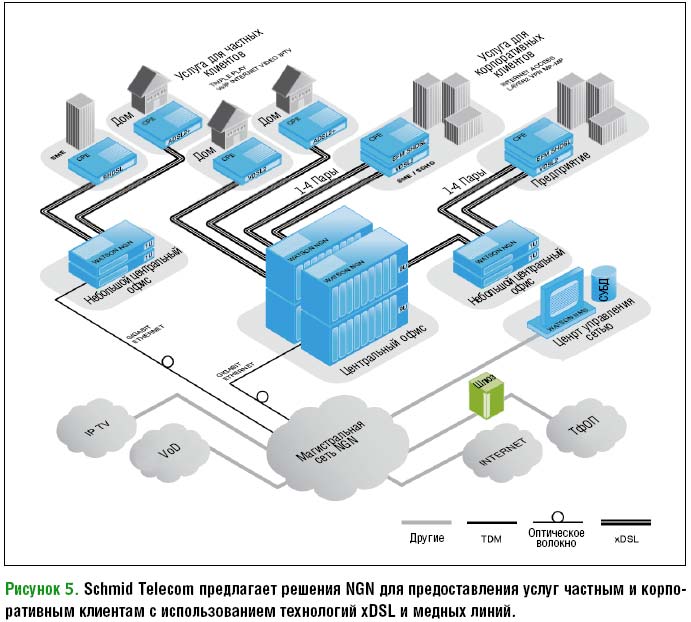

Системы Watson NGN от Schmid Telecom тоже упрощают расширение локальных сетей Ethernet. В прошлом году ее линейка модемов Watson стандарта SHDSL.bis была дополнена маршрутизатором Watson NGN SHDSL Router со встроенным 8-портовым коммутатором и межсетевым экраном, позволяющим задавать три уровня безопасности. Устройство поддерживает режим моста для VLAN, IP VPN, статическую и динамическую маршрутизацию, QoS (уровня 2 и выше) с созданием очередей в зависимости от приоритетов пользователя для поддержки IP-телефонии, IPTV, VPN и трафика интерактивных игр. Продукт позиционируется как инфраструктурное решение и может использоваться, например, для доставки трафика сетей 3G и предоставления развитых услуг на базе протокола IP корпоративным клиентам, а совместно с платформой Watson NGN (см. Рисунок 5) его можно применять для предоставления услуг частным пользователям —от доступа в Internet до Triple Play (VoIP, VoD).

Zelax выпустила в прошлом году новые версии модемов VDSL М-30Б и М-30Ш. Переход на новую элементную базу обеспечил поддержку Ethernet 10/100 и увеличение скорости передачи данных до 25 Мбит/с. Эти модемы с портами Ethernet и RS-232 используются для соединения локальных сетей Ethernet (см. Рисунок 6). В устройствах реализован мост Ethernet с поддержкой VLAN. Модем М-30Ш имеет порты для коаксиального кабеля, что позволяет подключить его к радиорелейной линии связи и организовать высокоскоростной канал Ethernet.

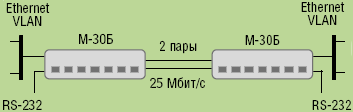

Рисунок 6. Модемы Zelax VDSL М-30Б обеспечивают симметричную передачу на больших скоростях и повышенную помехоустойчивость, работая по двум парам, что способствует увеличению дальности связи.

Свои решения для построения высокоскоростных мостов Ethernet продолжает совершенствовать НТЦ «Натекс», объявившая в ноябре о начале поставок модемов FlexDSL Orion2+ — решения SHDSL.bis со скоростью 11 и 15 Mбит/с по медной паре. По данным производителя, TC-PAM-64/128 позволяет увеличить расстояние передачи по сравнению c VDSL/ADSL и повысить качество связи за счет лучшей спектральной совместимости с другими приложениями xDSL. Новинки представлены моделями FG-PAM-SAN-Eth, FG-PAM-SA2N-Eth и FG-PAM-SRL-4Eth-RP. Дальность работы модемов по кабелю c диаметром 0,4 мм — до 7 км на зашумленной линии при скорости 192 Кбит/с. Серия FlexDSL Orion2 создавалась для организации высокоскоростных цифровых каналов (см. Рисунок 7). Это оборудование поддерживает передачу синхронного цифрового потока по одной или двум парам, имеет интерфейсы E1 G.703/G.704 и nx64 (V.35/V.36/X.21/V.24), Ethernet 10/100BaseT, а также съемные модули — от 4 до 8 аналоговых телефонных интерфейсов (FXS и FXO).

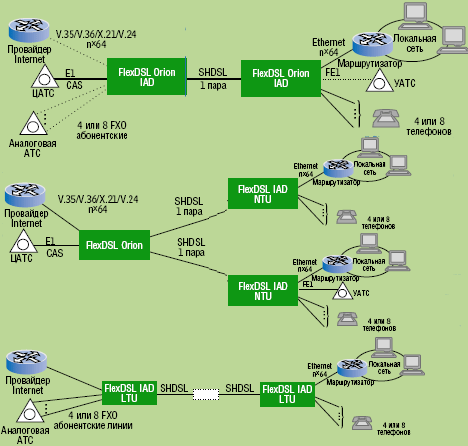

Рисунок 7. Интегрированное устройство доступа «Натекс» FlexDSL Orion позволяет подключить абонентов, нуждающихся в интегрированных услугах телефонной связи и передачи данных, к существующей телекоммуникационной инфраструктуре, т.е. к обычной АТС и маршрутизатору сети передачи данных. Устройство использует стандарт G.SHDSL, предусматривающий применение повторителей.

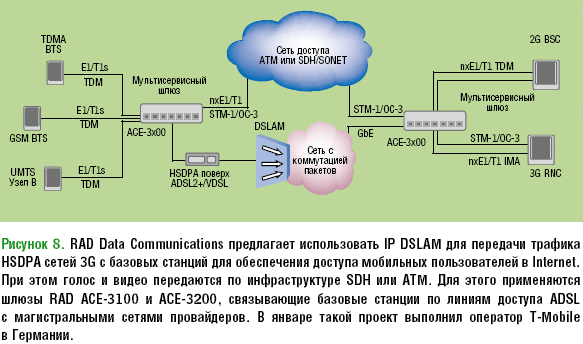

RAD Data Communications в ок-тябре 2007 г. представила «второй этап стратегии EtherAccess». Теперь ее продукты EtherAccess поддерживают сквозные услуги Virtual Private Line (EVPL), Ethernet Private Line (EPL), E-Line и E-LAN по волоконно-оптическим, цифровым абонентским и связанным медным линиям, а также сквозные службы эксплуатации, администрирования и наладки Ethernet OAM стандарта 802.1ag. Линейка продуктов EtherAccess пополнилась новыми устройствами. В частности, оборудование LA-210 обеспечивает предоставление указанных функций по двух-, четырех- и восьмипроводным цифровым абонентским линиям на базе стандарта EFM, имеет до четырех пользовательских портов Fast Ethernet и псевдопроводную функцию TDM E1/T1 для поддержки традиционных услуг проводной связи в сетях с коммутацией пакетов. Частью стратегии RAD EtherAccess стало устройство RICi-16 — комбинированный мультиплексор, использующий объединение каналов для гибкого регулирования пропускной способности канала E3 с разделением или шестнадцати каналов E1.

Развитие сетей 3G вынуждает операторов сотовой связи наращивать пропускную способность каналов передачи трафика и использовать недорогие способы его доставки (см. Рисунок 8). Избежать затрат на прокладку волоконно-оптических кабелей к базовым станциям поможет реализация варианта оказания услуг Ethernet через объединенные медные линии (по стандарту GFP). RICi-16 обеспечивает локальное сетевое соединение Fast Ethernet по 16 каналам E1/T1 с поддержкой Ethernet поверх TDM.

В компании считают, что сегодня рынку нужны одинаковые атрибуты служб независимо от технологии доступа, а сервисы Ethernet операторского класса постепенно реализуются и в сетях доступа. Службы Ethernet OAM рассматриваются специалистами RAD как инструмент для сквозного обеспечения SLA и управления услугами в средах с оборудованием различных производителей и различными технологиями доступа.

ЗАКЛЮЧЕНИЕ

Определяющим преимуществом для технологий ADSL/VDSL стало объединение в одной медной паре нескольких потоков информации, благодаря чему медная пара используется многократно. Поэтому можно обойтись без дополнительных инвестиций, необходимых для прокладки новых кабелей, в том числе абонентских окончаний. По мнению специалистов ZyXEL, наиболее естественный путь — максимальное сокращение длины абонентских линий, размещение активного оборудования DSL и телефонии на кроссах и выносах, расположенных в непосредственной близости от абонентов, для предоставления услуг телефонии и DSL. Однако, по мнению Алексея Мисюренко, решение о применении оптических или медных окончаний должно приниматься, исходя из запросов клиента и в зависимости от требуемого сервиса услуг.

Наиболее востребованными технологиями медной пары на уровне доступа сегодня стали ADSL2+ и Fast Ethernet, позволяющие операторам предоставлять услуги передачи данных, видео и голоса, однако самой популярной услугой остается доступ в Internet, заключают в ZyXEL. В дальнейшем можно прогнозировать рост интереса к VDSL2, а уже в этом году могут появиться первые масштабные проекты пассивных оптических сетей GEPON и мобильного WiMAX 802.16e. Впрочем, если DSL и Ethernet уже давно присутствуют на российском рынке, то насколько востребованными станут эти новые технологии, пока не ясно.


Сергей Орлов — обозреватель «Журнала сетевых решений/LAN». С ним можно связаться по адресу: sorlov@lanmag.ru.
