Почти десятилетие потребовалось, чтобы первые прототипы структурированных кабельных систем (СКС), в частности разработки Systimax Labs 1983 г., вышли за рамки лабораторий и из концепции превратились в стандартизированный коммерческий продукт. Рынок СКС стал активно формироваться с принятием в 1991 г. американского стандарта ANSI/EIA/TIA-568 Commercial Building Telecommunications Cabling Standard. За ним последовал — в 1995 г. — международный стандарт ISO/IEC 11801, в соответствии с которым строятся привычные офисные СКС. С тех пор были опубликованы дополнительные нормативные документы, где описываются требования и правила проектирования и монтажа кабельных трасс и телекоммуникационных помещений, администрирования систем, а также нормативы на кабельные компоненты и коммутационное оборудование. Кроме того, стандарты СКС продолжали совершенствоваться, дабы удовлетворить растущим требованиям приложений к скорости передачи данных в локальных сетях Ethernet.

Среди недавних следует отметить стандарты на кабельную инфраструктуру центра обработки данных (TIA/EIA-942), сертификацию и тестирование волоконно-оптических соединений (TSB-140), домашнюю проводку (TIA-570B) и ряд других спецификаций. Летом 2006 г. ожидается принятие стандарта для поддержки 10-гигабитных приложений 10GBaseT (802.3an) с каналом длиной 100 м на базе неэкранированных кабелей «витая пара». Еще один будущий стандарт, для которого уже разрабатываются продукты, — Power over Ethernet Plus (PoEP) с увеличенной мощностью питания по локальной сети (55 вместо 30 Вт). Как отмечает Ави Коварский, вице-президент по продажам компании RiT Technologies, 10-гигабитные СКС, технологии PoE и системы управления кабельной инфраструктурой будут в числе основных тем конференции международной ассоциации BICSI в январе 2006 г. Как считает Уне-Вим Сталлинга, директор по маркетингу Nexans Cabling Solutions, наиболее заметными тенденциями в ближайшей перспективе должны стать повышение требований к техническим и эксплуатационным характеристикам кабельных систем, массовое внедрение систем Категории 6, увеличение доли высокоскоростных сетей (10 Гбит/с), распространение систем управления кабельной инфраструктурой, расширение областей применения СКС, упрощение процедур их проектирования, монтажа и эксплуатации, совершенствование сопутствующих программных продуктов и услуг.

Между тем динамика рынка СКС заметно отстает от динамики рынка ИТ в целом — парк телекоммуникационного и компьютерного оборудования обновляется в несколько раз быстрее, чем кабельная инфраструктура здания (см. Рисунок 1).

В общем объеме мирового рынка ИКТ сегмент СКС относительно не-велик — за 2004 г. оборот в семи ведущих странах составил менее 2,4 млрд долларов (по данным Ассоциации маркетинговых исследований и информации в области строительст-ва — The Building Services Research and Information Association, BSRIA). За рубежом рынок СКС растет примерно теми же темпами, что и рынок ИТ (см. Рисунок 2), но в России ситуация иная. Согласно отчету все той же BSRIA, в 2004 г. объем российского рынка СКС не превышал 45-50 млн долларов (по продукции известных производителей), в то время как в США он достиг 1,4 млрд долларов (43,7% мирового рынка СКС). При этом в России данный сегмент растет на 5-7% в год (хотя производители обычно называют цифры в 15-20%) — страна уступает по этому показателю лишь Индии и Китаю с их 13-14%. В то же время оборот отечественного рынка ИТ увеличивается более чем на 20% в год.

Такая динамика не устраивает большинство производителей СКС и системных интеграторов. Сталкиваясь с серьезными трудностями из-за падения нормы прибыли, они ищут выход в создании интегрированных продуктов, осваивают новые сегменты и подходы к их продвижению, предлагают дополнительные услуги. Однако о кризисе рынка СКС речи нет — скорее можно говорить о смене парадигмы в условиях снижения темпов инноваций, что характерно для многих зрелых рынков.

Усиливающаяся сегментация рынка проявляется не только в вы-пуске новых недорогих продуктов (при сохранении ниши «элитных систем», востребованных определенной категорией заказчиков). Одним из путей расширения бизнеса становится создание перспективных вертикальных ре-шений — промышленных (Industrial Ethernet), домашних, защищенных и интеллектуальных СКС (с системами управления кабельной инфраструктурой), а также систем для центров обработки данных (ЦОД), бизнес-центров, автоматизации зданий, причем четыре последних направления считаются наиболее актуальными. Как отмечает Роман Китаев, директор по продажам Systimax Solutions (подразделения CommScope), сегодня рынок нуждается как раз в такой вертикальной сегментации. Андрей Семенов, директор по развитию «АйТи-СКС» компании «АйТи», также полагает, что происходит «разворот в сторону специализированных решений». По словам Игоря Смирнова, директора центра научных разработок компании AESP по Восточной Европе, в AESP в числе перспективных направлений выделяют создание интегрированных решений для промышленных предприятий (Ethernet IP) и систем управления зданиями. Юрий Королев, президент группы ICS, полагает, что стимулом к развитию отрасли СКС может стать глубокое проникновение в соседние рыночные сегменты, например на рынок систем управления зданиями, а движение в сторону интеграции с другими приложениями способно увеличить оборот рынка в три-четыре раза.

КРИЗИС ЖАНРА

Как и всякий сложившийся рынок, отечественный рынок СКС характеризуется широким спектром продукции, отвечающей разнообразным требованиям к цене и качеству решений. По словам Романа Китаева, сегодня он примерно поровну делится между несертифицируемыми СКС неизвестных производителей (noname), кабельными системами с базовой функциональностью (middle-range) и системами старшего класса (hi-end). Спектр продуктов большинства ведущих поставщиков охватывает несколько ценовых групп — для разных категорий заказчиков, приложений и числа портов они предлагают СКС разной стоимости, построенные на разных технологиях (экранированные и неэкранированные «медные» СКС Категорий 5е/6, реже — 6a и 7, оптические СКС, включая «оптику до рабочего места» — FTTD).

Производители даже недорогих «брэндовых» сертифицируемых СКС позиционируют свои продукты как решения «среднего класса». Так, в Lindex Technologies собственную СКС EuroLAN относят к той же категории, что и СКС компании Molex PN. Компоненты для нее по OEM-соглашениям заказываются у Molex PN, Belden CDT и Nexans. В СКС Exalan+ от «Сонет Текнолоджис» наряду с российскими продуктами (кабель Advakom, оптические коммутационные шнуры Sonlex, шкафы Advakom и ЦМО) используется ряд компонентов зарубежных производителей — кабель Teldor, соединительное оборудование FRD. Однако, как правило, почти все компоненты отечественных СКС производятся за рубежом. Фактически российские производители зарабатывают на услуге — подборе и проверке совместимости компонентов, получении российских сертификатов, гарантийной поддержке и обучении.

По мнению Андрея Семенова, снижение темпов технического прогресса в области СКС обусловило переход к ценовой конкуренции. По стоимости кабельного тракта, согласно оценкам компании TRALE, в тройке наиболее дорогих «медных» решений оказались продукты Reihle & DeMassari (R&M), Systimax и Nexans, а тремя самыми дешевыми системами являются Exalan+ (от «Сонет Текнолоджис»), Belconn и EuroLAN. Цены на продукцию более десятка других производителей различаются не более чем на 5%. При всей условности подобного сравнения, полученная оценка показывает, что в этом сегменте конкуренция по стоимости практически закончилась. На выбор СКС влияют не столько цена, сколько другие факторы.

Наибольшее ценовое давление со стороны «нижнего сегмента» испытывают поставщики СКС среднего класса. Как утверждает Игорь Смирнов, нынешний этап рынка характеризуется «кризисом жанра» — падением цен до минимального уровня (дальнейшее их снижение возможно только за счет потери качества) и превращением СКС в «потребительский» продукт. Лишь инвестиции в развитие технологий позволяют производителям поддерживать приемлемое качество при низкой стоимости продукта.

На предыдущих конференциях звучали прогнозы постепенного вытеснения дешевой «безымянной» продукции недорогими сертифицируемыми СКС, в основном российского производства, однако сегодня ситуация выглядит менее оптимистично. По оценкам Геннадия Силонова, руководителя направления СКС ТД «Бурый Медведь», в то время как на долю СКС отечественных компаний приходится лишь 15% рынка, доля «безымянных» решений составляет до 45% (по числу портов), причем рост последних уже сейчас достигает 20% в год, а по мере развития рынка домашних сетей он, безусловно, будет увеличиваться. С принятием стандартов открытой Категории 6 шансы азиатских производителей только выросли.

По мнению Алексея Кучерука, коммерческого директора компании-интегратора и инсталлятора кабельных систем Skycom, в связи с очевидным ростом потребления продуктов СКС в сегменте средних и малых сетей действенным способом укрепления позиций на рынке для производителей СКС старшего ценового класса могло бы стать предложение «облегченных» версий известных продуктов СКС, возможно, под другим рыночным брэндом.

В таком случае исчезла бы проблема выбора, типичная для средних сетей, — известный брэнд с гарантией качества при серьезных финансовых вложениях в кабельную инфраструктуру или дешевые продукты тайваньских и китайских производителей без какого-либо сервиса и долгосрочных гарантий. Однако, как показывает опыт инсталляций Skycom, недорогие продукты (такие, как Hyperline, PCnet) вполне надежны и достаточно хорошо работают, в том числе и в классе гигабитных кабельных систем.

Тем временем некоторые поставщики СКС среднего класса заявляют о весьма высоких темпах роста. По словам Марка Бондарева, регионального менеджера по продажам Molex PN в России и СНГ, за последние два года оборот компании в России увеличился на 32% и 44%, соответственно, а доля рынка выросла до 10% (с учетом поставок по OEM-соглашениям). В стране установлено 250 тыс. сертифицированных портов СКС от Molex PN, и в семь-восемь раз больше — несертифицированных.

ВСТУПАЯ В ИГРУ

Несмотря на высокую конкуренцию и насыщенность рынка СКС, ежегодно появляются новые решения — как отечественные, так и зарубежные. Поставщики и производители стараются найти оптимальные подходы, предлагая более дешевую продукцию, ведь для многих стоимость продукта имеет решающее значение. Среди новых бюджетных СКС — решение Molex PN CompactLAN и AESP Signamax SOHO Cabling System, нацеленные на рынок не-больших кабельных систем. Lindex Technologies начала выпуск системы EuroLAN Mini — это комплексное решение предназначено для распределения всех слаботочных мультимедийных сигналов в доме или малом офисе, включая Internet, компьютерную сеть, телефоны и факсы, камеры наблюдения, звук, DVD и VHS, спутниковое и общедоступное телевидение.

Как отметил Александр Герасимен-ко, руководитель направления «Остек-Ком», появление новых предложений в среднем ценовом диапазоне происходит, в основном, за счет российских СКС, и в компании сделали попытку найти им альтернативу — европейского производителя с привлекательным соотношением цены, качества и сервисных услуг. В начале 2005 г. «Остек-Ком» приступила к продажам СКС итальянской Belconn, однако продвижение этой системы с пожизненной гарантией идет медленнее, чем ожидалось, — продано немногим более 4000 портов.

Схожую стратегию выбрала в 2004 г. компания «Бурый Медведь», выведя на рынок недорогую СКС от PCnet — крупнейшего производителя компонентов СКС Категории 5e/6 в Юго-Восточной Азии. На систему PCnet дается 15-летняя компонентная (но не системная) гарантия. По словам Геннадия Силонова, по цене/качеству СКС PCnet находится в том же сегменте, что и СКС российских производителей, но несколько дешевле их, заполняя нишу между «безымянными» продуктами и недорогими СКС. Он считает, что бюджетные решения не нуждаются сегодня в системной гарантии (в России сертифицируется лишь около 15% недорогих СКС), и такая система может быть оптимальным выбором для пользователей малых компаний и домашних сетей — основных потребителей «безымянных» продуктов.

СКС TNT «эконом-класса» выпустила пару лет назад и компания «Колан». Это российский продукт с 15-летней компонентной или системной гарантией. Большую часть используемого в ней оборудования (коммутационные панели и информационные розетки) производит компания Hsing Chau (Тайвань), а кабель, шкафы, оптические и кроссы — российские. Один из целевых сегментов продукта — рынок домовых сетей (распределительных сетей районов). В компании планируют разработку и выпуск шкафов в антивандальном исполнении для размещения в них коммутаторов и другого оборудования.

Между тем, по словам Марианны Корневой, директора по развитию Veritek Distribution, для российских СКС свойственен недостаточный контроль над производством, ассортиментом, ценами и качеством продукта. Реализация же проектов на основе готовых решений зарубежных производителей практически снимает вопросы качества, гарантии, сервиса и обучения, но увеличивает стоимость. В компании попытались увязать воедино все эти вопросы, включая трудозатраты, а также гарантии за счет выбора партнера, продукция которого дает возможность сэкономить на некоторых составляющих стоимости системы и предложить привлекательные решения для среднего сегмента рынка.

В качестве такового была выбрана немецкая ASSMANN Electronic, имеющая 35-летний опыт производства всех необходимых компонентов для построения СКС под торговой маркой DIGITUS. DIGTUS не является конечным решением СКС, а производитель не предлагает специализированных курсов обучения и сертификацию. Эти вопросы отдаются на откуп системным интеграторам, которые в любом случае несут ответственность за установленные системы. Сертификация же производится в соответствии с принятыми международными стандартами. Для реализации проектов ассортимент DIGITUS дополняется популярными телекоммуникационными шкафами Estap и коробами Efapel.

ГОРЯЧАЯ ТЕМА

Производители более дорогих решений поставляют ряд «медных» экранированных и неэкранированных систем высоких категорий, хотя до сих пор рынок реагировал на эти предложения достаточно пассивно, а прогнозы продаж расходились с показателями реального спроса. Похоже, ситуация начинает меняться.

Говоря о современном состоянии рынка и технологий СКС, Роман Китаев отметил тенденцию к преобладанию в большинстве стран СКС Категории 6. По словам Марка Бондарева, с начала года продажи систем UTP Категории 6 резко выросли, так что по их доле Россия приближается к зарубежным странам, где они вытесняют системы Категории 5e. Андрей Семенов, напротив, считает, что в России сейчас нет стимулов для перехода на системы Категории 6 — для массовых приложений вполне достаточно Категории 5e. В Siemon исходят из того, что спрос на продукцию Категории 5e будет сохраняться еще лет пять. Отметим, что высказываемые мнения во многом зависят от ориентации поставщика на продвижение решений того или иного класса.

СКС Категории 6, аналогично продуктам Категории 5e, обеспечивают работу гигабитных приложений, но при этом обладают в два с половиной раза более широкой полосой пропускания (250 МГц). В горизонтальной подсистеме специалисты Systimax рекомендуют использовать Категорию 6, как наиболее надежную для передачи гигабитного трафика. Еще более высокие скорости достигаются в экранированных СКС Категории 7/Класса F, поддерживающих приложения 10GBaseT на тракте длиной 100 м, однако, по прогнозам аналитиков, в 2006 г. продажи кабеля Категории 7 (600 МГц) составят лишь 0,4% рынка, и заметного роста не ожидается.

Оптическая технология FTTD тоже прорыва не совершила и даже потеряла позиции, что вызвано в основном успехами в совершенствовании «медных» интерфейсов и снижением их стоимости. Между тем многомодовое волокно ОМ3 признано весьма привлекательным в качестве экономичного решения для магистральных линий и 10-гигабитных приложений (до 300 м). Этому способствовало постепенное снижение цен на оптические интерфейсы до уровня «традиционной» оптики. Однако ведущие производители разрабатывают новые экономичные решения — удешевление «медных» интерфейсов может стимулировать внедрение «медной» кабельной проводки, поддерживающей 10 Гбит/с (2,5 Гбит/с по четырем парам). (Тенденции изменения спроса на сетевое оборудование демонстрирует Рисунок 3.)

Сегодня существуют четыре варианта поддержки 10-гигабитных скоростей в медных СКС: Категория 6 (до 100 м, экранированная), Категория 7 (до 100 м, экранированная, 600 МГц), Категория 6 (до 55 м, неэкранированная), а также новая Категория 6а (до 100 м, неэкранированная, 500 МГц). По словам Екатерины Оганесян, директора международного учебного центра группы компаний ICS, существующие системы Категории 6 с общим экраном (F/UTP) способны поддерживать 10 Гбит/с на расстояниях до 100 м, для чего достаточно лишь немного усовершенствовать пассивную продукцию. Пока не очевидно, какой именно подход окажется преобладающим в реализации СКС для поддержки столь высоких скоростей.

Хотя основная масса заказчиков пока не проявляет интереса к подобным решениям, многие ведущие производители СКС (Systimax, Krone, Nexans, Panduit, Siemon и др.) соревнуются в области разработки новых высокотехнологичных «медных» кабельных систем для 10GbE. В целях поддержки 10-гигабитных приложений диапазон рабочих частот Категории 6 расширен с 250 до 500 МГц. Однако для реализации подобных продуктов требуется преодолеть целый ряд технических проблем, включая межкабельные (от соседних кабелей в пучке) и межкомпонентные перекрестные помехи (Alien Crosstalk — ANEXT, PSANEXT, AFEXT, PSAFEXT). Здесь используются два основных подхода — экранирование и физическое разнесение проводников. Для таких систем требуются кабели, шнуры и соединители специальной конструкции, крайне важное значение приобретает контроль качества. Поскольку измерение внешних помех в полевых условиях сильно усложняется, необходимо строгое соблюдение инструкций по инсталляции.

Как отметил Олег Демиденко, коммерческий директор компании «СтримЛан», улучшение характеристик кабеля может быть достигнуто, в частности, путем увеличения диаметра медной жилы Категории 6 с 0,52 до 0,57 мм и уменьшения шага скрутки. Чтобы снизить мощность межкабельных наводок, стандартным решением для кабелей UTP является пространственный разнос пар, хотя разные производители — ADC Krone в кабеле Copper Ten, Mohawk/CDT в GigaLAN 10, Panduit в TX6 10GIG UTP и Belden-CDT в 10GX — применяют разные конструкции. Информационные розетки и коммутационные панели также имеют свои особенности.

Как отмечает Роман Китаев, 10GbE — самая горячая тема в области разработок СКС. Кабель UTP для поддержки таких скоростей по стандартному кабельному тракту (100 м, четыре точки коммутации) был создан в Systimax в 2004 г. В настоящее время компания предлагает полную СКС Категории 6a GigaSpeed x10D (500 МГц) для приложений 10GBaseT. Она отличается удобным дизайном и наличием монтажных руководств.

Если в Systimax придерживаются мнения, что наибольшее распространение получит неэкранированная система, то в Nexans Cabling Solutions лучшим решением проблемы межкабельных наводок считают экранирование. Соответствующее экранированное решение LANmark-6 10G отличает простота монтажа экранированных соединителей и применение кабеля с диаметром 7,1 мм.

Siemon — один из немногих производителей, предлагающих все варианты 10-гигабитных СКС, включая оптические (SM, MM), неэкранированные (UTP) и экранированные (S/UTP), а также с индивидуальным экранированием пар (S/FTP). Решения Siemon XGLO (оптика), TERA (Категория 7 до 1,2 ГГц) и 10G 6 (Категория 6a) могут применяться при создании высокопроизводительных сетей. Подобные продукты ориентированы, в первую очередь, на центры обработки данных (ЦОД) и короткие магистрали, где в настоящее время они наиболее востребованы.

По данным Systimax, «медные» решения для 10 Gigabit Ethernet должны быть примерно на 40% дешевле волоконно-оптических систем вследствие применения в последних более дорогой электроники, а, по прогнозам Siemon, «медные» СКС для приложений 10GbE будут на 20-50% (в зависимости от проекта) дешевле оптических. Ожидается, что к 2008 г. стоимость активного оборудования на 1 и 10 Гбит/с будет отличаться лишь вдвое.

Популярность тех или иных продуктов будет определяться рядом факторов, включая реальность вы-полнения требований 10GBaseT на практике, удобство монтажа и проектирования, стоимость активного оборудования. С принятием стандарта число подобных СКС возрастет (см. Таблицу 1).

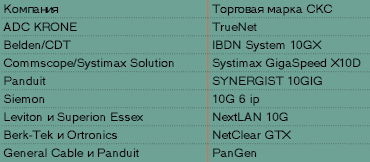

Таблица 1. Современные неэкранированные СКС с поддержкой 10GbE (по данным «СтримЛАН»).

Миграция на 10 Gigabit Ethernet начнется сначала в ЦОД (см. Рисунок 4) и лишь затем распространится на рабочие места. За исключением ЦОД и коротких магистралей, интересы заказчиков пока еще далеки от подобных решений. Тем временем, по словам Олега Демиденко, американские компании уже готовы приступить к формированию рынка 10-гигабитных СКС на кабеле UTP.

СКС ДЛЯ ЦЕНТРОВ ДАННЫХ

В условиях повышения конкуренции на рынке традиционных офисных СКС специализированные кабельные системы для ЦОД могут стать новой перспективной рыночной нишей. Комплексный подход здесь приобретает все большее значение, что нашло отражение в принятии в июле 2004 г. стандарта TIA/EIA-942 (Telecommunications Infrastructure Standard for Data Centers), где значительное внимание уделяется инженерным системам — электрике, кондиционированию, кабельным каналам. Кроме того, аналогичный стандарт разрабатывается и в Европе (Draft EN 50173-5:200x: Information Technology — Generic Cabling Systems, Part 5: Data Centers).

В Systimax разработали инженерную концепцию с описанием требований и рекомендаций по проектированию и монтажу ЦОД. Решения должны отвечать требованиям высокоскоростных протоколов, а при выборе кабельной среды следует учитывать стоимость, размер, потенциал роста и качество обслуживания. Хотя «медные» системы будут дешеветь быстрее, чем оптические (см. Рисунок 5), оптику пока рано списывать со счетов. Именно оптические соединения рекомендуют использовать производители в магистральных соединениях ЦОД. Systimax предлагает целый набор решений для ЦОД («медных», Категории 6/6a и оптических ОМ3). Ряд других поставщиков СКС (AMP Netconnect, Panduit, Siemon) также выпускают специализированные решения для ЦОД.

Рекомендации по организации кабельной проводки в ЦОД с учетом архитектурных требований и поддерживаемых приложений разработали и в компании Nexans IES (образованной в результате приобретения активов и интеллектуальной собственности ITT NS&S). Для таких приложений предлагается использовать оптические коммутационные панели высокой плотности (Nexans выпускает 96-портовую панель 1U с соединителями LC) и производить тщательный расчет при выборе коммутационных панелей с «медными» соединителями для горизонтальной подсистемы. Как полагает Гарри Форбс, технический директор Nexans IES, в системах UTP очень сложно контролировать перекрестные помехи ANEXT, и при добавлениях или изменениях в кабельной проводке эта проблема неизбежно даст о себе знать. Перекрестные помехи возникают между соединителями в коммутационных панелях UTP и появляются при связке кабелей в пучки, особенно если это «медные» кабели разных категорий.

Основная цель стандарта на телекоммуникационную инфраструктуру ЦОД — предоставить разработчикам исчерпывающую информацию о проектировании инфраструктуры ЦОД, в том числе сведения о планировке помещений и структуре кабельной системы. 10-гигабитные СКС позволят экономично подключать оборудование в ЦОД, однако, по мнению Екатерины Оганесян, сделать нынешние экспериментальные продукты массовыми и доступными — задача ближайших лет. Как заметил Андрей Семенов, при помощи подобных нишевых решений производители демонстрируют свои технологические преимущества и стараются оторваться от конкурентов.

ПРОМЫШЛЕННЫЕ СКС

Развитие промышленности в Рос-сии заставляет поставщиков СКС обратить внимание на сегмент, где нужны специализированные решения с защитой от агрессивных сред, вибраций, электромагнитных наводок и т. д. Промышленные кабельные системы выпустили AMP Netconnect, ADC Krone, Panduit, Siemon, Systimax, целый ряд поставщиков предлагает компоненты СКС для агрессивных сред с тем или иным классом защиты.

По мнению Марка Бондарева, в 2005 г. этот рынок начал активно развиваться. Molex PN серьезно нацелена на данный сегмент и в октябре представила специализированную «индустриальную систему». Ее компоненты обеспечивают защиту соединений от влаги и пыли, а также механических повреждений; кабели внутренней и внешней прокладки имеют оболочку, стойкую к агрессивным средам; готовые оптические сборки упрощают инсталляцию. Законченное кабельное решение с защитой IP67 разработала Nexans. В него входят специальные информационные розетки, полиуретановые экранированные кабели S/STP (до 1000 МГц), соединители с установкой на рейку DIN, виброустойчивые коммутационные панели.

Потенциал рынка может раскрыться в ближайшие несколько лет. Большинство производителей СКС пока игнорируют этот небольшой по объему сегмент, однако с появлением стабильного спроса и полностью стандартизованных технологий они готовы начать изготовление востребованных компонентов для промышленных приложений.

ИНТЕЛЛЕКТУАЛЬНЫЕ СКС

В крупных сетях (от 1000 портов) приходится управлять многочисленными физическими соединениями. По статистике, до 70% простоев сетей связано с кабельной инфраструктурой. Кроме того, достаточно часто требуется вносить изменения, ведь в течение года до 40% сотрудников меняют свои места. Системы управления кабельной инфраструктурой стали еще одной рыночной нишей для производителей СКС.

В 1993 г. RiT Technologies выпустила на рынок PatchView, первую интеллектуальную систему управления физическим уровнем сетей (IPLMS), у которой сегодня насчитывается более сотни инсталляций в России. В представлении производителя управляемая СКС — это автоматически обновляемая в реальном времени информация обо всех соединениях в единой базе данных, определение физического местоположения сетевых ресурсов, отчеты об использовании портов и других подсистем, повышение уровня сетевой безопасности, прозрачное управление сетевой инфраструктурой, планирование и пошаговое выполнение коммутаций с автоматическим контролем правильности операций, быстрое восстановление сети после сбоев, фиксирование всех сетевых событий, доступ к базе данных из любой точки сети или Internet.

Как отметил Дмитрий Никулин, технический директор представительства RiT Technologies в России и СНГ, новая версия аппаратного комплекса позволяет адаптировать интеллектуальную СКС RiT для различных типов объектов, будь то промышленное предприятие, ЦОД или удаленный филиал. Стратегическое развитие IPLMS ведется в двух направлениях: модернизация оборудования PatchView и совершенствование ПО PatchView for the Enterprise. Среди тенденций развития таких систем — мониторинг и администрирование портов СКС в удаленных офисах, расширение функций безопасности, поддержка «питания по сети» (PoE) и приложений 10GbE, интеграция управления на физическом и сетевом уровнях. Для автономной работы в небольших офисах и удаленных филиалах RiT выпустила специальный сетевой сканер PVMax, а новые коммутационные панели PVMax поддерживают стандарт PoE (IEEE 802.3af) и автоматически распознаются системой. Функция Device Locator помогает быстро определить физическое местоположение сетевых устройств.

Рынок управляемых СКС сформировался к 2000 г., и с тех пор количество присутствующих на нем компаний существенно возросло. Кроме RiT такие продукты выпускают ADC KRONE (TrueNet PLM), AMP Netconnect (AMPTrac), Belden/CDT (intelliMAC), Brand-Rex (SmartPatch), Molex PN (RealTime), Nexans (LANsense), Ortronics/Legrand (Clarity), Panduit (PanView), Siemon (MapIT), Systimax Solutions (iPatch). Конкурентная борьба лишь обостряется.

Изменения коснулись и функций безопасности для контроля важных кабельных линий и возможностей интеграции с бизнес-приложениями заказчиков. Новая версия Systimax iPatch предусматривает интеграцию с системой управления сетью (через SNMP) и управление удаленным офисом. В планах — выпуск коммутационной панели iPatch на 10GbE, тогда как в системе Siemon MapIT приложения 10GbE уже поддерживаются. В Nexans систему LANsense (также поддерживающую PoE) рассматривают как необходимое звено между физическим и сетевым уровнями, инструмент безопасности и мониторинга сети с регистрацией всех коммутаций в реальном времени. По данным компании Molex PN, ее система RealTime окупается в среднем за три года, а эксплуатационные затраты при изменениях в СКС уменьшаются на 15-25%.

ОСНОВА ИНТЕЛЛЕКТУАЛЬНОГО ЗДАНИЯ

Многоцелевая кабельная система современного здания может стать средой передачи различной информации и использоваться для контроля и управления параметрами инженерных систем. Как отмечает Екатерина Оганесян, в идеальном варианте кабельная инфраструктура здания (см. Рисунок 6) способна служить средой передачи для всех слаботочных сервисов, при этом в долгосрочной перспективе заказчик получает многократную выгоду по совокупной стоимости владения. Физическая топология «расширенная иерархическая звезда» позволяет реализовать различные логические топологии («звезду» для передачи данных, «кольцо» или «шину» для других слаботочных систем).

В оптимальном случае проект и все работы выполняет один подрядчик, а последующее обслуживание системы осуществляет единая группа специалистов. Результат — удобство и экономичность эксплуатации.

В Systimax также полагают, что множество независимых сетей здания ведет к ограниченной функциональности, неоптимальным параметрам, высоким затратам на интеграцию устройств. Решение Systimax BAS предполагает замену нескольких кабельных сетей общей кабельной инфраструктурой, поддерживающей передачу управляющих сигналов. Оно отвечает спецификациям недавно опубликованного стандарта систем автоматизации зданий ANSI/TIA/EIA-862 Building Automation System, где определены требования к таким кабельным системам.

К сожалению, реальная ситуация далека от идеальной. Отработанных подходов пока нет, а дальнейшему развитию препятствует консерватизм строительных организаций и малое число собственников зданий, для которых подобные инвестиции оправданы. Среди других препятствий — недостаточная распространенность знаний и подходов в области универсальных СКС, малое количество подрядчиков с опытом инсталляции интегрированных систем и объектов, что позволило бы статистически доказать эффективность подхода в российских условиях.

Тем не менее системные интеграторы постепенно осваивают эту область, реализуя комплексные проекты автоматизации зданий. Об опыте применения СКС Systimax в качестве основы системы управления зданием рассказал Максим Крейтор, ведущий менеджер проектов департамента автоматизации инженерных систем компании КРОК. В такой СКС к точке консолидации подключаются датчики задымления, системы кондиционирования и обогрева, устройства системы оповещения и ряд других подсистем.

На стоимость проекта непосредственно влияет и удобство монтажа системы, ведь расходы на оплату работ достигают 80% от общих инвестиций в элементную базу СКС. Те же критерии удобства монтажа и внесения изменений в систему применимы и к кабеленесущим системам.

РОССИЙСКОЕ ЛИЦО СКС

Ни одна СКС немыслима без кабеленесущих систем (КНС) — пластиковых кабельных каналов (коробов) в офисных инсталляциях или металлических лотков в промышленных системах и ЦОД. Комплексные инженерные решения, широкий ассортимент изделий отечественных и зарубежных производителей позволяют удовлетворить разнообразные потребности заказчиков в организации кабельных трасс. Именно КНС, а не скрытую в них кабельную проводку, пользователь видит на своем рабочем месте, по ним судит о качестве проекта, и к этому «лицу» СКС предъявляются повышенные эстетические и технические требования.

Данный сегмент рынка, смежный с СКС и электрикой, дает инсталляторам возможность получать неплохую прибыль, да и растет намного быстрее, чем рынок СКС. Традиционно инсталляторы используют при монтаже кабельные каналы зарубежных марок. Как признают в ДКС, уровень доверия к российской продукции пока еще недостаточно высок, во многом вследствие сложившегося стереотипа о лучшем качестве зарубежных изделий. Тем не менее российские поставщики вполне успешно справляются с продвижением своей продукции (см. Рисунок 7). В соответствии с требованиями рынка они разрабатывают качественные продукты для строительства многофункциональных кабельных трасс. Специалисты московского завода «Экопласт» основными достижениями считают создание комплексного ассортимента профессиональных КНС и исключение импортной составляющей из себестоимости. В настоящее время при производстве кабельных каналов здесь используется 89% отечественного сырья. Кроме того, российский продукт — это минимизация рисков, связанных с внешней логистикой и таможенным регулированием.

Как отметил Сергей Шульганов, руководитель направления завода «Экопласт», статистика свидетельствует о росте российского рынка комплексных решений для прокладки кабельных сетей различного назначения. По словам Дмитрия Колпашникова, заместителя генерального директора по развитию компании ДКС, ежегодный объем российского рынка КНС (включая системы для скрытой, открытой и магистральной проводки) растет на 20-25%, а оборот ДКС в 2004 г. увеличился более чем на 50%.

В компании ДКС в качестве приоритета рассматривают создание национального брэнда, способного занять ведущие позиции, для чего реализуют программу развития дистрибьюторского и потребительского сервиса, расширяют сеть дистрибьюторов, совершенствуют технологическую базу. К ключевым преимуществам в ДКС относят широкий ассортимент КНС, отвечающих различным запросам клиентов. В 2006 г. компания приступает к поставкам анонсированных ранее систем пластиковых кабель-каналов INLINER Front, системы проволочных лотков F5 Combitech и двустенных труб для кабельных трасс.

По прогнозам «Экопласт», уже в 2005 г. доля отечественных производителей превысит 50%, однако в Европе доля национальных производителей составляет 70-80%. Сергей Шульганов считает, что такого соотношения российским производителям удастся добиться к 2008 г.

Рисунок 8. Кабельные каналы для монтажа офисных СКС компании «Экопласт», выпускающей полный комплекс КНС для слаботочных сетей и сетей электропитания.

В настоящее время заказчики уделяют повышенное внимание дизайну КНС (см. Рисунок 8) и продуктам для создания разветвленной кабельной инфраструктуры, быстрым ростом отличается сегмент промышленных систем. В этих условиях «Экопласт» удается сохранить высокую динамику роста по ассортименту и комплексным решениям. Если в начале 2004 г. показатель комплексности составлял чуть более 50%, то теперь приближается к 90%. Предприятие производит 550 км мини-каналов и коробов, более 3 млн штук аксессуаров в месяц. Подобную продукцию выпускает и ряд других российских предприятий.

Реализация проектов СКС невозможна без монтажных шкафов.

В России представлено большое число отечественных и зарубежных производителей этих изделий. Турецкая компания Estap, выпускающая монтажные шкафы и стойки формата 10// и 19//, предлагает гравировку логотипов на передней панели шкафов, различные варианты дизайна, покрытие любой фактуры и цвета. Как заявляется, такие изделия вполне доступны по цене, оптимизировать которую позволяет принцип «технической достаточности» — продукция не содержит излишеств, увеличивающих себестоимость. Разборные шкафы (включая модели для серверов) обеспечивают экономию на транспортировке.

В AESP к выпуску этой продукции подходят иначе и считают, что воплощение в металле максимального количества оригинальных разработок, дизайна и конструкторских идей позволяет реализовать передовые решения и повышает ценность изделия для потребителя. Борьба же за снижение цен должна осуществляться путем оптимизации собственных ресурсов и технологических циклов, а не за счет совершенствования конструкции.

ПРОБЛЕМА ВЫБОРА

За последние пять лет доля стоимости СКС в информационной системе возросла в полтора-два раза (активное оборудование дешевеет значительно быстрее). Между тем ежегодное появление на отечественном рынке новых продуктов СКС осложняет проблему выбора. Как отметил Андрей Семенов, следует остерегаться концептуальных, экономических, идеологических, технических и организационных ошибок, а некоторые приемы нечестной конкуренции могут заставить недостаточно подготовленного пользователя принять неверное решение. Среди подобных приемов — уменьшенная толщина золотого покрытия контактов, применение панелей без организатора с обратной стороны, отсутствие гарантий на параметры затухания при повышении температуры кабеля, использование сплошного покрытия жил горизонтальных кабелей вместо вспененного и др. Учет приведенных критериев помогает анализировать предложения системных интеграторов по реализации структурированной проводки и добиться в результате максимальной эффективности создаваемой системы.

Основная причина ошибок — стремление к удешевлению любой ценой. По мнению Андрея Семенова, сначала следует рассматривать технический уровень решения, затем — возможности реализации проекта в срок и с заданным качеством и только после этого оценивать стоимость работ и элементной базы. В случае дешевой системы заметно возрастает и вероятность проблем из-за невысокого качества компонентов. Нужно учитывать также, что каждая СКС соответствует своему сегменту рынка, а сертифицируемые системы обычно реализуются более тщательно. Непонимание принципов построения СКС — сложного технического объекта со своими жесткими законами и правилами — ведет к ошибкам при монтаже, в связи с чем, возрастает роль технических специалистов поставщика, системного интегратора и заказчика.

Евгений Власов, преподаватель НОУ «Нексотель», отметил, что в результате неправильного подхода к выбору СКС, попыток построения кабельной системы из компонентов с несогласованными электрическими характеристиками и физическими параметрами становится невозможным гарантировать работоспособность СКС на уровне требований стандартов, поддерживать полный спектр приложений, избегать потерь на замену дефектных компонентов и от неизбежных простоев сети. Поэтому комплексное решение от одного поставщика обладает целым рядом преимуществ.

ЗАКЛЮЧЕНИЕ

Поставщики СКС все чаще акцентируют внимание заказчика не на той или иной «категории» либо оригинальной конструкции коммутационной панели, а на законченных вертикальных решениях для конкретного сегмента. Некоторые уже несколько лет выпускают СКС для ЦОД, решения для рынка SMB/SOHO, промышленные системы, другие лишь сейчас обратили внимание на эти направления. Принятие соответствующих стандартов способствует освоению новых ниш рынка СКС, однако ряд областей стандарты пока не охватывают. Одним из перспективных сегментов рынка СКС Роман Китаев считает кабельные системы для бизнес-центров, где теоретические наработки и типовые решения практически отсутствуют, несмотря на накапливаемый интеграторами опыт.

Осваиваются и смежные области. В числе направлений, развиваемых AESP, — защита информационных систем от пиковых напряжений и паразитных токов. Компания намерена разрабатывать и поставлять системы защиты для Категории 5e/6. Molex PN предлагает систему пневматической прокладки волоконно-оптических линий LaserStream, в Nexans обращают внимание на беспроводные решения и поддержку PoE.

В нынешних рыночных условиях большое значение приобретает и сервис — техническая и информационная поддержка, включая сертификационные и учебные программы, консультации, аудит объектов и т. д. Nexans Cabling Solutions в качестве дополнительных услуг предлагает сетевые курсы, консультации, тренинги E-Learning, библиотеку технической информации E-Services, инструменты проектировщика, услуги аудита кабельных систем. По данным Nexans, инструменты проектирования ускоряют процесс до 50% и значительно уменьшают число ошибок. При продвижении новой СКС Belconn «Остек-Ком» осуществляет поддержку партнеров на всех стадиях разработки проектов и предоставляет сервисные услуги. Разрабатываемое компанией ПО позволяет интерактивно формировать набор компонентов с учетом совместимости.

Особая роль отводится обучению специалистов. На качественно новом уровне это направление планируют развивать в Systimax Solutions. В январе-феврале 2006 г. компания открывает специальные курсы на базе учебного центра CompTek, где будет отражена вся инфраструктура ЦОД/серверной комнаты с точки зрения проектирования кабельных систем.

82% рынка СКС составляют «медные» решения, причем 54% приходится на соединительные элементы, и 46% — на кабель. В России уже несколько лет выпускается кабельная продукция, используемая в нескольких российских СКС, однако востребованность подобных изделий привлекает новых производителей. В 2004 г. производство кабелей Категории 5e, 6 и 7, а также коаксиальных кабелей (аналогов RG 6 и RG 11) на оборудовании швейцарской компании Maillefer освоено холдингом «Ункомтех» на базе завода «Кирскабель». По словам Ивана Носкова, заместителя технического директора компании «Ункомтех», создана полная технологическая цепочка для изготовления кабелей вплоть до SSTP Категории 7 с большим запасом по основным характеристикам (8-10 дБ). Предприятие выпускает 1,5 тыс. км кабеля в месяц, а в январе мощности планируется увеличить вдвое.

Как отметил Роман Китаев, конференция по СКС — одно из немногих мероприятий, где специалисты могут встретиться и пообщаться друг с другом, получить информацию об общем развитии этой области. «Золотыми» спонсорами конференции нынешней четвертой конференции стали Systimax Solutions и компания КРОК. Встреча прошла в расширенном формате — с участием специалистов и менеджеров компаний-дистрибьюторов и инсталляторов, системных интеграторов, производителей компонентов СКС и пассивной сетевой инфраструктуры, а также ответственных за инфраструктуру представителей заказчиков, а в фойе была организована выставка продукции компаний-участников. Новый формат ставит непростую задачу — сделать форум интересным и содержательным для всех его участников.

Сергей Орлов — обозреватель «Журнала сетевых решений/LAN». С ним можно связаться по адресу: sorlov@lanmag.ru.
