При установке серверов высокой плотности могут потребоваться системы охлаждения мощностью до 20 кВт на стойку. Между тем большинство центров обработки данных спроектировано в расчете на то, что на охлаждение одной стойки требуется в среднем не более 2 кВт. Отрасль безусловно нуждается в новаторских стратегиях охлаждения.

Со все более плотным наполнением стойки увеличение потребляемой мощности и количества рассеиваемой тепловой энергии приводит к возникновению в отдельных центрах обработки данных «горячих зон». В условиях обычного центра обработки, когда охлаждающий воздух нагнетается устройствами кондиционирования, подающими его под фальшполом, обеспечить удельную охлаждающую способность мощностью более 3 кВт вряд ли возможно. Это касается любой отдельной стойки, какими бы ни были количество и мощность имеющихся блоков кондиционирования воздуха компьютерных залов (КВКЗ), а также высота пола. Максимальная охлаждающая способность в расчете на одну стойку оказывается еще ниже для залов, не оборудованных фальшполом и скрытой под ним системой распределения воздуха. Разрабатываемые в настоящее время решения охлаждения обеспечивают охлаждающую способность на уровне, значительно превышающем 10 кВт на стойку.

Проектировщики систем охлаждения для центров обработки данных стремятся обеспечить беспрепятственный путь охлажденному воздуху вплоть до его подачи в сервер. Аналогичным образом продумывается и отвод воздуха в обратный воздуховод установки кондиционирования. Однако достижение этой цели может быть затруднено в силу целого ряда причин. В статье описываются основные факторы, снижающие эффективность эксплуатации и удельную мощность центра обработки данных, а также предлагается несколько решений, которые без серьезной реконструкции позволят удовлетворить возникшие потребности, значительно превышающие проектную мощность.

В десяти последующих разделах описываются шаги, которые следует предпринять для устранения основных причин неэффективности и недостаточной мощности системы охлаждения. Они представлены в определенном порядке, причем наиболее простой и экономичный способ приведен первым. Если ставится задача добиться удельной мощности свыше 6 кВт на стойку с сохранением площади, то начальные разделы можно пропустить и перейти непосредственно к шагу девять или десять, где предусматриваются более кардинальные действия.

ПРОВЕДЕНИЕ ДИАГНОСТИКИ

Регулярное техническое обслуживание полезно не только для автомобиля — центр обработки данных должен постоянно работать с максимальной эффективностью, чтобы обеспечить поддержку выполняемых им бизнес-процессов и предотвратить возникновение потенциальных проблем. Прежде чем приступить к дорогостоящей модернизации системы охлаждения, ее следует тщательно проверить, чтобы определить, насколько эффективна имеющаяся инфраструктура охлаждения. В ходе подобных проверок проводится диагностика состояния центра на предмет возможности сбоев в работе электронного оборудования вследствие повышения температуры. Кроме того, устанавливается, достаточно ли охлаждающей способности, чтобы удовлетворить будущие потребности. Определение текущего состояния служит отправной точкой для последующих корректирующих действий.

В процессе диагностики следует обращать внимание на несколько аспектов.

Максимальная охлаждающая способность. Если в баке недостаточно горючего для работы двигателя, то никакими настройками ситуацию не улучшить. Следует убедиться, что общая мощность оборудования ИТ, установленного в центре обработки данных, не превосходит общую охлаждающую способность. Помните, что для нейтрализации 1 Вт потребляемой мощности требуется 1 Вт мощности, работающей на охлаждение. Нехватка последней потребует либо общей реконструкции, либо использования «автономных» решений для охлаждения систем высокой плотности, которые описываются далее.

Блоки кондиционирования воздуха компьютерных залов (КВКЗ) обеспечивают соответствие измеренных и расчетных значений температуры (подаваемого и возвратного воздуха) и влажности. При необходимости установите нужные значения. Если температура возвратного воздуха оказывается значительно ниже окружающей температуры в зале, это свидетельствует об образовании замкнутого контура в системе подачи, в результате чего охлажденный воздух не доходит до оборудования и возвращается в установку КВКЗ.

Состояние охлаждающей воды/контура компрессора. Кроме того, необходимо проверить правильность работы всех вентиляторов и исправность системы предупреждения, чистоту фильтров, состояние охлаждающей воды/контура компрессора, охладителей и/или внешних компрессоров, насосных систем и первичных охлаждающих контуров. Наконец, убедитесь, что все клапаны работают надлежащим образом. Если имеются системы DX, они должны быть полностью заполнены.

Температура воздуха должна измеряться в стратегически важных точках в проходах между оборудованием центра обработки данных. Эти датчики обычно располагаются по центру между рядами оборудования и примерно у каждой четвертой стойки в ряду.

Температура внутри стоек. Точки измерения должны находиться по центру воздухозаборника, перед каждым шкафом, в нижней, средней и верхней части каждой стойки. Значения температуры следует записывать и сравнивать с температурами подачи воздуха, рекомендуемыми производителями для оборудования ИТ.

Скорость воздуха. Если система охлаждающей вентиляции смонтирована под фальшполом, поток подаваемого через вентиляционные решетки в полу воздуха должен быть одинаковым для всех отверстий.

Чистота и/или наличие/отсутствие препятствий в зоне черного пола. Вся грязь и пыль, имеющаяся под черным полом фальшпола, будет задуваться через решетки и попадать на оборудование ИТ. Сетевые и силовые кабели, расположенные под полом, препятствуют воздушному потоку и негативно сказываются на подаче охлажденного воздуха в стойки.

Циркуляция воздуха внутри стоек. Наличие промежутков между стойками или большие скопления кабелей снижают эффективность охлаждения.

Расположение проходов и напольной плитки. Эффективность использования черного пола в качестве системы охлаждающей вентиляции будет зависеть от того, насколько рационально расположены вентиляционные отверстия в полу и блоки КВКЗ.

ПЕРЕКЛЮЧЕНИЕ УСТАНОВКИ ОХЛАЖДЕНИЯ В РЕЖИМ ОБСЛУЖИВАНИЯ

По данным института Uptime Institute, недостатки в работе системы охлаждения обнаружены его специалистами более чем в 50% обследованных ими центрах обработки данных. В целом они классифицировались как «недостаточное охлаждение», однако в некоторых случаях стали следствием неправильного или недостаточного обслуживания.

Ниже перечислены примеры таких недочетов:

  • загрязненные или забитые змеевики, препятствующие прохождению воздушного потока;
  • незаполненные системы DX;
  • неправильно расположенные контрольные точки;
  • неоткалиброванные или поврежденные датчики;
  • неправильно подключенные трубопроводы подаваемого и обратного воздуха;
  • неисправные клапаны;
  • неисправные насосы;
  • насосы, работающие вхолостую;
  • отключение систем естественного охлаждения.

Регулярное техническое обслуживание и профилактический ремонт очень важны для максимального эффективного функционирования центра обработки данных. Их следует проводить в соответствии с рекомендациями производителей компонентов установки охлаждения. Если система давно не обслуживалась, это следует сделать немедленно. Для получения дополнительных сведений обратитесь в сервисную компанию, к консультанту по вентиляции и кондиционированию воздуха или к вендору.

ПАНЕЛИ-ЗАГЛУШКИ И УПОРЯДОЧЕНИЕ КАБЕЛЕЙ

Наличие свободного пространства внутри корпуса стойки приводит к тому, что горячий воздух, выходящий из устройства, попадает в «замкнутый контур» и снова подается на его входное отверстие. Такая неограниченная рециркуляция вызывает нежелательный перегрев оборудования.

В руководстве по установке сервера HP («Руководство по установке сервера третьего поколения HP Proliant DL360», см.: http://www.hp.com), например, говорится следующее: «Внимание! Для заполнения всех имеющихся в стойке отсеков с пустой передней панелью всегда используйте панели-заглушки, поскольку при таком подходе обеспечивается надлежащая циркуляция воздуха. Отказ от запирающих панелей может стать причиной неправильного охлаждения и повреждения в результате перегрева».

Этот совет часто игнорируется и становится главной причиной проблем, связанных с перегревом оборудования в стойках. Панели-заглушки не позволят охлажденному воздуху миновать входные отверстия сервера и предотвратят попадание в них отработанного горячего воздуха. На Рисунке 1 показано, как улучшается ситуация в результате установки запирающих панелей.

Рисунок 2. Пример неупорядоченного подключения кабелей.

Циркуляция воздуха внутри стойки затрудняется также из-за неупорядоченного расположения кабелей. Установка в стойках серверов высокой плотности создает дополнительные проблемы правильного распределения кабельных соединений. Как видно на Рисунке 2, их неупорядоченное расположение может затруднить отток отработанного воздуха.

Лишние кабели следует отсоединить. Кабели передачи данных обрезать до нужной длины и при необходимости использовать коммутационные панели. Питание следует подавать от размещенных в стойке ИБП, а кабели должны быть минимальной длины.

УДАЛЕНИЕ ПРЕПЯТСТВИЙ В ЧЕРНОМ ПОЛУ И ГЕРМЕТИЗАЦИЯ ПОЛА

В тех центрах обработки данных, где имеется фальшпол, в качестве системы или воздуховода охлаждающей вентиляции используется так называемый черный пол, внутри которого охлажденный воздух поступает от блоков КВКЗ к перфорированным плиткам или вентиляционным решеткам, расположенным перед стойками. Кроме того, такой пол часто используется для других целей, например для прокладки силовых, оптических, сетевых кабелей, а иногда и систем водопровода и/или пожаротушения.

На первоначальном этапе проектировщики должны были предусмотреть достаточную высоту пола для подачи воздуха через перфорированные плитки или вентиляционные решетки с нужной скоростью. Последующее добавление стоек и серверов ведет к прокладке дополнительных силовых и сетевых кабелей. Нередко после перемещения или замены серверов и стоек под полом остаются лишние кабели. Эта ситуация особенно характерна для провайдеров, размещающих у себя клиентские серверы и телекоммуникационное оборудование, при частой смене клиентов. Устройства, способствующие распределению воздуха, могут смягчить проблему его ограниченной циркуляции, а прокладка кабелей поверху исключит ее совсем. Если кабель находится под полом, то следует оставить достаточно места для подачи воздуха через перфорированные плитки или вентиляционные решетки в полу в объеме (смЁ/мин) для охлаждения оборудования. Лучше всего расположить кабельные лотки под полом на «верхнем уровне» так, чтобы «нижний уровень» оставался свободным и использовался в качестве системы охлаждающей вентиляции.

Недостающие напольные плитки следует установить так, чтобы между ними отсутствовали ненужные зазоры. Отверстия для кабелей в полу являются основной причиной нежелательной утечки воздуха и должны быть герметично закрыты. Плитки с неиспользуемыми отверстиями необходимо заменить сплошными, как и те, что расположены рядом с пустыми стойками.

ВЫДЕЛЕНИЕ «ГОРЯЧИХ» СТОЕК

Когда стойки с высокой плотностью размещения оборудования устанавливают рядом, большинство систем охлаждения оказывается неспособно справиться со своей задачей. Для ее решения стойки следует распределить их по всей площади помещения. Это становится очевидным при рассмотрении приведенного ниже примера.

Расчетные характеристики центра обработки данных:

  • площадь фальшпола - 465 м?;
  • высота фальшпола - 762 мм;
  • нагрузка ИБП - 560 кВт;
  • средняя площадь, занимаемая стойками - 116 м?;
  • количество стоек - 200;
  • средняя удельная мощность центра обработки данных - 1204 Вт/м?;
  • средняя удельная мощность на стойку - 2800 Вт.
Рисунок 3. Центр обработки данных: «горячие» стойки располагаются рядом.
Рисунок 4. Центр обработки данных с распределенными «горячими» стойками.

С учетом ширины проходов, блоков КВКЗ и т. д., а также при условии, что стойки занимают четверть общей площади пола, средняя удельная мощность составит 2800 Вт. При высоте фальшпола, равной 762 мм с учетом наличия проложенных внутри черного пола кабелей (силовых, для передачи данных и т. п.), характеристики подачи воздуха блоком КВКЗ и т. д., максимально возможная мощность охлаждения, скорее всего, не превысит 3 кВт на стойку, если не применяются дополнительные устройства с вентиляторами. На схеме на Рисунке 3 принято допущение, что пять из 200 стоек являются стойками с высокой плотностью размещения оборудования и стоят в один ряд.

Если каждая из пяти «горячих» стоек имеет нагрузку 10 кВт, а каждая из оставшихся 195 — 2,6 кВт, то общая средняя нагрузка составит для каждого шкафа 2,8 кВт, что ниже теоретически допустимого предельного значения мощности охлаждения. Средняя нагрузка для ряда с высокой плотностью оборудования достигает, однако, 10 кВт, но такую мощность инфраструктура охлаждения обеспечить не в состоянии, если только не будут использованы «продувочные» или автономные решения (см. шаги девять и десять в настоящей статье).

Альтернативное решение состоит в распределении «горячих» стоек по всему залу, чтобы обеспечить средние значения мощности охлаждения, приведенные на Рисунке 4.

Распределение стоек с высокой плотностью оборудования оказывается эффективным потому, что расположенные отдельно друг от друга, они смогут потреблять мощность охлаждения, которая не полностью используется соседними стойками. Этого эффекта невозможно достичь, когда соседние стойки уже расходуют всю предназначенную для них мощность.

ЧЕРЕДОВАНИЕ «ГОРЯЧИХ» И «ХОЛОДНЫХ» ПРОХОДОВ
Рисунок 5. Расположение стоек без выделения «горячих» или «холодных» проходов.
Рисунок 6. Расположение стоек с чередованием «горячих» и «холодных» проходов.

За небольшим исключением, все серверы, смонтированные в стойку, спроектированы так, что они забирают воздух спереди и выводят его сзади. Когда все стойки в ряду ориентированы в одном направлении, горячий воздух первого ряда выводится в проход, где смешивается с подаваемым или комнатным воздухом и поступает в переднюю часть второго ряда. Такое расположение представлено на Рисунке 5 для помещения с фальшполом. В результате прохождения воздуха сквозь ряды оборудования на каждый последующий ряд подается все более горячий воздух. Если шкафы во всех рядах будут расположены так, что панели серверов, предназначенные для входа воздуха, будут ориентированы в одном направлении, то неисправности в работе оборудования становятся по сути неизбежны. Это относится к любым помещениям — и с фальшполом, и с обычным полом.

Наилучшим способом расположения рядов является чередование «горячих» и «холодных» проходов, как показано на Рисунке 6.

В «холодном» проходе будут размещаться вентиляционные решетки в полу, при этом стойки располагаются так, что передняя («впускная») часть серверов будет повернута к «холодному» проходу. Горячий воздух будет выводиться в «горячий» проход, в котором вентиляционные решетки в полу отсутствуют.

Такое расположение «горячих»/«холодных» проходов можно использовать и для помещений с обычным полом.

ПЕРЕОРИЕНТАЦИЯ БЛОКОВ КВКЗ

Выпускные отверстия воздуховодов, идущих от блоков КВКЗ, должны быть сориентированы надлежащим образом, чтобы обеспечить оптимальную подачу холодного воздуха в напольные вентиляционные решетки.

Рисунок 7. Типичная схема расположения блоков КВКЗ.
Рисунок 8. Предпочтительная схема расположения блоков КВКЗ.

На Рисунке 7 показана типичная схема зала, где блоки КВКЗ были равномерно распределены по периметру в расчете на расположение с чередованием «горячих» и «холодных» проходов. Здесь установленные вдоль вертикальных сторон блоки КВКЗ расположены слишком близко к «холодным» проходам, из-за чего воздушный поток не попадает в имеющиеся в них вентиляционные отверстия. Чтобы обеспечить оптимальный воздушный поток вдоль проходов, все блоки КВКЗ лучше было бы расположить вдоль горизонтальных сторон.

На плане этажа (см. Рисунок 8) положение блоков воздушного кондиционирования серверного зала (ВКСЗ) изменено с вертикального на горизонтальное, т. е. они ориентированы в направлении «горячего» коридора. На первый взгляд для формирования воздушных потоков по направлению к вентиляционным отверстиям охлаждаемого оборудования их следовало бы располагать в пределах «холодного» коридора. Однако анализ с использованием методов вычислительной аэродинамики показал, что тогда нагретый воздух «горячих» коридоров при возвращении в воздухозаборники блоков ВКСЗ пересекается с «холодным» коридором, горячий и холодный потоки смешиваются, а значит, повышается температура воздуха, поступающего в стойки с их лицевой стороны.

ИСПОЛЬЗОВАНИЕ ВЕНТИЛЯЦИОННЫХ ОТВЕРСТИЙ В ПОЛУ

Циркуляция воздуха внутри стойки и схема расположения стоек — ключевые факторы повышения эффективности охлаждения. Однако из-за ненадлежащего расположения вентиляционных отверстий в полу воздух, поступающий от блоков КВКЗ, может смешиваться с отработанным горячим воздухом еще до того, как достигнет оборудования. Этот недостаток встречается очень часто и может свести на нет почти все преимущества от чередования «горячих» и «холодных» проходов.

Главным требованием в отношении вентиляционных отверстий для подачи воздуха является их максимально близкое расположение к воздухозаборникам оборудования и сохранение холодного воздуха в «холодных» проходах. При распределении воздушных потоков с помощью систем, расположенных под полом, это означает, что плитки, обеспечивающие вентиляцию, должны остаться только в «холодных» проходах. Распределение «сверху» может быть таким же эффективным, как и при использовании систем распределения с фальшполом, но и в этом случае важное значение имеет расположение вентиляционных отверстий для распределения воздуха над «холодными» проходами и его направление из вентиляционных отверстий непосредственно в нижнюю часть «холодного» прохода (а не в стороны за счет усилий рассеивающего вентилятора). При наличии любой системы распределения воздуха (либо поверху, либо под полом) все вентиляционные отверстия, расположенные в местах, где работающее оборудование отсутствует, должны быть закрыты, так как воздух из них возвращается в блок КВКЗ, имея пониженную температуру, что способствует излишнему поглощению влаги и ухудшению его рабочих характеристик.

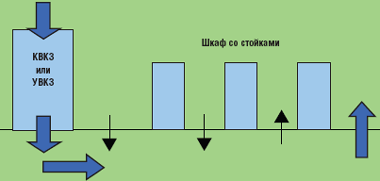

Рисунок 9. Относительное движение воздуха в помещениях с высокоскоростной системой распределения под полом.

Расположение вентиляционных отверстий в полу слишком близко к блоку КВКЗ ведет к созданию участков с пониженным давлением, в результате воздух будет засасываться под пол, как показано на Рисунке 9. Простейший прибор по измерению скорости поможет расположить плитки с вентиляционными отверстиями так, чтобы обеспечить правильное статическое давление. (В некоторых центрах может использоваться другая ориентация стоек. Показанный выше пример отличается от рекомендованного на Рисунке 8, но приведен для иллюстрации схемы потоков воздуха, описанных выше.)

Главным требованием в отношении вентиляционных отверстий для возврата воздуха является их максимально близкое расположение к выпускным отверстиям оборудования и забор горячего воздуха из «горячих» проходов. В некоторых случаях для этих целей используется верхняя система охлаждающей вентиляции с фальшпотолком, причем возвратные вентиляционные отверстия могут быть легко сориентированы в соответствии с «горячими» проходами. При наличии высокого открытого потолка с одним общим возвратным отверстием наилучшим способом расположения воздухозаборников блока КВКЗ вдоль «горячих» проходов будет их максимально высокое размещение и, если это возможно, распределение по большей площади с применением системы каналов. Даже приблизительно рассчитанная система вентиляции всего с несколькими не очень хорошо выровненными по «горячим» проходам возвратными вентиляционными отверстиями предпочтительнее одного общего отверстия, расположенного рядом со стеной зала.

В помещениях меньшего размера, не оборудованных фальшпотолком или системой воздуховодов, блоки КВКЗ, формирующие восходящие или нисходящие потоки воздуха, часто располагают по углам помещения либо вдоль стен. В таких случаях выравнивание подачи холодного воздуха по «холодным» проходам, а горячего — по «горячим» оказывается затруднительно. Однако эффективность подобных систем можно повысить за счет предлагаемых ниже мер:

  • блоки, обеспечивающие восходящий поток, следует разместить в конце "горячего" прохода и установить воздуховоды для подачи холодного воздуха в точки, расположенные над "холодными" проходами и максимально удаленные от блока КВКЗ;
  • блоки, создающие нисходящий поток, размещают в конце "холодного" прохода и направляют их так, чтобы они подавали воздух в нижнюю часть "холодного" прохода. Кроме того, необходимо установить либо систему возвратной вентиляции с фальшпотолком, либо подвесные возвратные воздуховоды с возвратными вентиляционными отверстиями, расположенными над "горячими" проходами.

Исследование случаев неправильного размещения возвратных решеток выявляет основную и главную причину возникновения проблем: когда в одних проходах температура выше, а в других — ниже, персонал компании, считая это нежелательным, пытается исправить ситуацию и перемещает вентиляционные отверстия, подающие холодный воздух, в «горячие» проходы, а отверстия для возвратного горячего воздуха — в «холодные». Состояние, которого проектировщики пытаются достичь в хорошо спланированном центре обработки данных, — а именно разделение потоков горячего и холодного воздуха — воспринимается сотрудниками как неполадка, и они стремятся предпринять меры для смешения воздушных потоков, снижая при этом эффективность работы системы и увеличивая затраты на ее содержание. Помните, что температура в «горячих» проходах должна быть высокой.

УСТАНОВКА УСТРОЙСТВ ЦИРКУЛЯЦИИ ВОЗДУХА

Когда общая средняя охлаждающая мощность достаточна, но в результате использования стоек с высокой плотностью оборудования создаются «горячие» точки, тепловую нагрузку внутри стоек можно снизить за счет устройств, оснащенных вентиляторами, — они способствуют усилению циркуляции воздуха и в состоянии повысить охлаждающую мощность до 3-8 кВт на стойку. Такие устройства, например блок распределения (ADU) и блок откачки воздуха (ARU) компании APC, эффективно «забирают» воздух из окружающего пространства (см. Рисунки 10 и 11). Для любого продувочного оборудования необходимо очень аккуратно выбирать место установки, чтобы предотвратить возникновение ситуаций, когда забор воздуха из окружающего пространства приводит к перегреву расположенных рядом стоек. Во избежание отключения в результате перегрева из-за сбоев в подаче электроэнергии эти устройства должны быть подключены к шине ИБП для критически важного оборудования. (Тепловая перегрузка может возникнуть уже в течение запуска резервного дизельного двигателя, пока блоки кондиционирования воздуха не включены.)

Рисунок 10. Блок охлаждения, смонтированный в стойку. Рисунок 11. Блок точно направленного возврата воздуха, смонтированный в стойку.

Устройства с лотками для вентиляторов, например блок распределения воздуха (ADU), устанавливаются в нижний отсек шкафа, они направляют воздушный поток вертикально, чтобы создать «завесу» из холодного воздуха между передней дверцей и серверами. Для обеспечения целостности системы вентиляции следует использовать запирающие панели (см. раздел «Панели-заглушки и упорядочивание кабелей»). Воздух проходит сквозь серверы и выводится в «горячий» проход. После охлаждения он подается на рециркуляцию системой кондиционирования, установленной в зале (см. Рисунок 10).

В случае повышенной плотности оборудования заднюю дверцу шкафа можно снять и заменить ее устройством для втягивания воздуха в шкаф в горизонтальной плоскости, например блоком откачки (ARU). Воздух втягивается в шкаф из «холодного» прохода с помощью вентиляторов, которыми оснащено установленное в стойку компьютерное оборудование. Вентиляторы, расположенные перед задней дверцей, отбирают горячий воздух, он выводится в помещение (а если используется ARU, то направляется назад) и подается на рециркуляцию системой кондиционирования, установленной в зале. При использовании таких аппаратов можно устанавливать оборудование с потребляемой мощностью 6-8 кВт, при этом следует применять запирающие панели (см. Рисунок 11).

УСТАНОВКА АВТОНОМНЫХ УСТРОЙСТВ

Когда потребляемая и охлаждающая мощность в стойке превышает 8 кВт, подача постоянного потока холодного воздуха на переднюю панель всех серверов в стойке с помощью вертикального воздушного потока становится весьма затруднительной. Для обеспечения равномерной температуры сверху донизу охлажденный воздух должен подаваться в горизонтальной плоскости. Используемые при высокой плотности оборудования автономные системы охлаждения рассчитаны на установку в центрах обработки данных с тем, чтобы не оказывать влияния ни на какие другие стойки или имеющиеся системы охлаждения. Они никак не влияют на температуру внутри помещения и либо забирают воздух из помещения и возвращают его при той же температуре, либо обеспечивают собственный поток воздуха внутри герметично закрытого шкафа. Два примера таких систем приведены на Рисунке 12 и 13.

Встроенные системы охлаждения стоек оснащены всей инфраструктурой с устройствами распределения силовых кабелей, прерывателями, возможностью прокладки кабелей для передачи данных поверху, ИБП и подходящими решениями для охлаждения. Горячий воздух из серверов выводится в «горячий» проход и пропускается через охлаждающий блок, обеспечивающий его вывод обратно в помещение при температуре 240C. Таким образом, тепловая нагрузка уменьшается, и никакого влияния на температуру в помещении не оказывается (см. Рисунок 12).

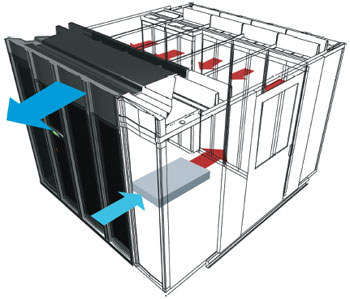

Рисунок. 12. Встроенная система охлаждения стойки (на несколько стоек).
Рисунок 13. Встроенная система охлаждения стойки (на одну стойку).

В случае нагрузки до 15 кВт на стойку требуется использовать другой подход. Автономная система шкафа (ACS) компании APC представляет собой полностью готовый центр обработки данных, включающий системы охлаждения, питания, пожаротушения и безопасности, рассчитанные на соответствующую нагрузку. Охлаждающий блок заключен в корпус, обеспечивая максимальную эффективность подачи холодного воздуха на оборудование в стойке. Горячий воздух направляется во встроенный охлаждающий блок и из шкафа не выводится (см. Рисунок 13).

ЗАКЛЮЧЕНИЕ

Новейшие информационные технологии, например установка сверхтонких серверов в центре обработки данных, обеспечивают многочисленные преимущества. Но, наряду с двух-пяти-кратным выигрышем в мощности, их использование влечет за собой соответствующее увеличение выделения тепла, что может привести к потенциальным простоям. Во избежание полного прекращения работы оборудования, необъяснимого снижения его эффективности и сокращения срока службы более важным, чем когда бы то ни было, становится регулярная проверка работоспособности системы. Это позволяет гарантировать, что охлаждающее оборудование будет функционировать в соответствии с расчетными значениями мощности, производительности и избыточности. Технологические этапы (шаги), описанные в статье, помогут эксплуатировать центр обработки данных с максимальной отдачей, обеспечить поддержку выполняемых им бизнес-процессов и предотвратить возникновение проблем в будущем.

Выполнение указаний для шагов с первого по восьмой позволит повысить эффективность обычного центра обработки данных в рамках исходных проектных ограничений. Шаги девять и десять содержат несколько предложений для преодоления фактических проектных ограничений по охлаждению оборудования высокой плотности (без осуществления широкомасштабных строительных работ) путем установки автономных решений для охлаждения стоек с серверами высокой плотности.

Питер Ханнафорд — директор по маркетингу продукции APC в странах Европы, Ближнего Востока и Африки. Он является членом Британского института управления (British Chartered Management Institute) и Британского института директоров (British Institute of Directors), участвовал в разработке и создании центров обработки данных общей площадью около 100 тыс. м?, расположенных в разных регионах мира. С ним можно связаться по адресу: http://www.apc.com.
