В условиях повышения конкуренции на рынке традиционных офисных структурированных кабельных систем специализированные кабельные системы для центров обработки данных и сетей хранения могут стать новыми рыночными нишами для поставщиков СКС.

Кабельные системы для центров обработки данных (ЦОД) и сетей хранения данных (Data Center/Storage Area Network, DC/ SAN) лишь отчасти похожи на обычные офисные СКС — к ним предъявляются иные требования (см. врезку «Каким требованиям должна удовлетворять кабельная система для ЦОД?»), с учетом которых производители выпускают специализированные решения, а отраслевые организации разрабатывают соответствующие стандарты. Активное продвижение кабельных решений DC/SAN началось примерно пару лет назад, а принятие стандарта TIA/EIA-942 должно значительно ускорить этот процесс.

Из представленных в России почти двух десятков производителей СКС лишь три поставщика — AMP Netconnect, Panduit и Siemon — имеют специализированные, продвигаемые под отдельной торговой маркой решения DC/SAN (см. врезку «Кабельные системы для центров обработки данных»). Однако многие другие предлагают продукты (оптические и медные кабели высоких категорий, коммутационные панели и шнуры, компактные оптические соединители, кабельные каналы и организаторы, шкафы для пассивного и активного оборудования и др.) и технологии (для быстрого монтирования оптических соединителей в «полевых условиях» и мониторинга кабельной инфраструктуры с помощью интеллектуальных систем управления), на основе которых системные интеграторы могут создавать законченные решения исходя из пожеланий клиентов.

В нашей стране спрос на готовые высокопроизводительные решения DC/SAN невелик. По словам представителей компании «Мэйдекс», одного из двух российских дистрибьюторов Siemon, система Siemon 10G ip Data Center для высокоскоростной передачи данных пока не вызывает интереса. Не слишком популярна и система для центров обработки данных и сетей хранения EMEA Data Center/SAN Cabling System компании AMP Netconnect.

Универсальность СКС подразумевает возможность ее применения и для реализации инфраструктуры центра обработки данных, однако в случае соединения серверов, систем хранения и сетевого оборудования она имеет иную топологию, а эволюция к более высоким скоростям происходит быстрее, чем в офисных СКС (см. Рисунок 1). Наилучшим же образом требованиям поддержки высоких скоростей передачи данных как на малые, так и на большие расстояния соответствует волоконно-оптическая инфраструктура. Соответствующие кабели, соединители, коммутационные панели и другие продукты для оптической инфраструктуры выпускают подавляющее число производителей СКС. Многие из них поставляются под отдельной маркой в виде комплексных универсальных высокопроизводительных решений.

Так, например, решения SYSTIMAX компании CommScope включают в себя многомодовые волоконно-оптические системы LazrSPEED со скоростью передачи данных до 10 Гбит/с, они дополняются одномодовыми решениями TeraSPEED с волновым мультиплексированием для сетей комплекса зданий и сетей доступа, а также интеллектуальной системой управления медной и оптической кабельной инфраструктурой iPatch. Оптимизированный для лазера (LOMMF) многомодовый кабель SYSTIMAX LazrSPEED 550 с диаметром 50/125 мкм обеспечивает работу приложений 10GigE на расстояниях до 550 м. Он обходится дешевле одномодовых аналогов и дает возможность модернизировать сети Ethernet до 10GigE. В настоящее время многие поставщики СКС предлагают решения на основе оптического волокна OM3.

В качестве альтернативы волоконной оптике в центрах обработки данных применяются неэкранированные и экранированные медные СКС с повышенным уровнем безопасности и помехозащищенности. В сложных условиях и в протяженных магистральных каналах нередко прокладывается кабель SFTP.

Российские системные интеграторы, поставляющие вместе с пассивной инфраструктурой и активное оборудование своих партнеров, для реализации инфраструктуры центра обработки данных обычно предлагают «стандартные» кабельные решения на оптике и меди. По данным компании Trale, представляющей в России компанию ITT Network Systems and Services, решения последней (экранированная медная СКС) применялись, в частности, для построения вычислительного центра в московском офисе Brunswick UBS Warburg, а создаваемый в настоящее время центр обработки данных компании ТНК-BP будет контролироваться системой анализа соединений LANSense, объединенной с системой центрального офиса ТНК-ВР.

Между тем производители специализированных кабельных решений DC/SAN весьма успешно поставляют их во всем мире, а с ростом отечественного рынка ИТ и принятием стандартов интерес к таким системам будет только расти: в ближайшее время еще две-три зарубежные компании собираются представить здесь подобные продукты. По данным Infonetics Research, с 2003 по 2007 гг. североамериканский рынок продуктов и услуг для сетей хранения и центров обработки данных вырастет на 47% и достигнет 15,6 млрд долларов, поэтому в условиях медленного роста рынка традиционных СКС их производители не могут не обратить внимания на столь перспективную нишу.

С ростом зависимости бизнеса от информационных систем и хранящихся в них данных, увеличением объемов информации и быстродействия серверов жизненно важная для деятельности компаний кабельная инфраструктура DC/SAN становится критическим компонентом инфраструктуры ИТ. Такая инфраструктура поддерживает трафик систем хранения DAS, NAS и/или SAN, серверных ферм и других компонентов. Иногда они могут интегрироваться с системами безопасности, контроля доступа и параметров среды центра обработки данных (влажности, температуры). Как отмечают специалисты AMP Netconnect, кабельные системы DC/SAN должны обеспечивать передачу больших объемов данных с максимальной скоростью, возможность простого и быстрого монтажа при наращивании ресурсов, высокую плотность оборудования для уменьшения расходов на серверные и другие специальные помещения, от них ожидают поддержки общей распределенной инфраструктуры для обслуживания серверов и устройств хранения, удаленных на расстояния от одного до сотен метров, и, кроме того, потенциальные заказчики рассчитывают на не слишком обременительные начальные капиталовложения.

Конечно, центры обработки данных столь же различны, как и организации, которым они принадлежат. В них применяются разные типы среды передачи данных и хранятся разные объемы данных, а структура зданий и помещений, как правило, уникальна, однако в любом случае кабельная система должна позволять работать с большим количеством кабелей в меняющейся среде, предоставлять достаточную пропускную способность, обеспечивать возможность эффективной прокладки и монтажа.

Современные центры обработки данных подчас объединяют сотни активных устройств, включая серверы или мэйнфреймы, ленточные и дисковые накопители, коммутаторы, маршрутизаторы, межсетевые экраны и проч. Это требует хорошо спроектированной кабельной инфраструктуры, обладающей такими качествами, как отказоустойчивость, доступность, масштабируемость и надежность. Она должна отвечать растущим требованиям оборудования к пропускной способности, новым стандартам и системам, предусматривать возможности роста и избыточности, оставаясь при этом хорошо управляемой.

В ОЖИДАНИИ СТАНДАРТА

Стандарты кабельных систем для вычислительных центров находятся пока в стадии разработки. Ассоциация телекоммуникационной отрасли (Telecommunications Industry Association, TIA) уже в этом году планирует провести голосование по стандарту на телекоммуникационную инфраструктуру центров обработки данных и проектирование серверных помещений (ANSI/TIA/EIA-942, Telecommunications Infrastructure Standard for Data Centers), где будут определены минимальные требования.

Проект стандарта описывает все аспекты организации такого центра. Высокая концентрация жизненно важных служб требует гарантированной надежности и защиты, поэтому он включает в себя рекомендации по реализации различных уровней доступности и безопасности. Новый стандарт должен определить методологию для структурированной кабельной системы, общая топология которой показана на Рисунке 2. Подобная топология позволяет создать логичную, управляемую сеть, охватывающую все помещения центра.

Проектирование кабельной системы центра обработки данных начинается после оформления плана этажа и помещений, определения требований по электропитанию и кондиционированию, нагрузке на перекрытия этажа и маршрутам прокладки кабелей. Магистральная и горизонтальная подсистемы имеют топологию «иерархическая звезда».

Центр включает в себя несколько основных зон, прежде всего это помещения для ввода кабелей (Entrance Room, ER), телекоммуникационного (Telecommunications Room, TR) и компьютерного оборудования (Computer Room). Помещение для компьютерного оборудования содержит главный распределительный пункт (Main Distribution Area, MDA), к которому через коммутационные панели подключают конечное оборудование, внешних и внутренних пользователей. Внешние пользователи соединяются с инфраструктурой центра через помещения для ввода от сетей общего доступа или территориальных сетей, конечные устройства (серверы, системы хранения и т. д.) — через распределительные пункты оборудования (Equipment Distribution Area, EDA).

Топология центра обработки данных допускает разные варианты. В небольшом корпоративном центре распределительные пункты горизонтальной подсистемы (Horizontal Distribution Area, HDA) могут отсутствовать, а ER, MDA и TR — комбинироваться в одно помещение. В крупном часто отводится несколько помещений для ввода от других сетей (ER), или же MDA/HDA размещают в отдельных помещениях из соображений безопасности. Иногда зоны разбивают на несколько подзон, при этом MDA подключается к каждой подгруппе через распределительные пункты зоны (Zone Distribution Area, ZDA) и/или HDA. На Рисунке 3 показан пример централизованной инфраструктуры центра обработки данных на базе волоконно-оптического решения Siemon 10G ip XGLO. В крупных центрах кабели между телекоммуникационными шкафами обычно укладывают в кабельные лотки под фальшполом или потолком. Такие лотки могут быть «мнооуровневыми» (для кабелей электропитания и телекоммуникационных кабелей).

В центрах обработки данных применяются кабели UTP с сопротивлением 100 Ом (ANSI/TIA/ EIA-568-B.2), причем рекомендуется Категория 6 (ANSI/TIA/EIA-568-B.2-1), многомодовые волоконно-оптические кабели 62,5/125 или 50/125 мкм, одномодовые кабели (ANSI/TIA/EIA-568-B.3), а также коаксиальные кабели на 75 Ом (тип 734 и 735). Максимальная длина магистральных кабелей зависит от приложения и среды передачи и определяется в дополнении к стандарту (Annex). Для горизонтальных медных кабелей она составляет 90 м. Кроме кабеля Категории 6 в горизонтальной подсистеме допускается прокладка волоконно-оптических кабелей.

Проект стандарта TIA/EIA-942 охватывает также вопросы заземления телекоммуникационного оборудования. Для этого используется так называемая опорная сетка, покрывающая всю площадь центра (Signal Reference Grid, SRG), — общая «земля» для всего оборудования. Обычно проводники 1 AWG соединяют с основанием плит фальшпола или крепят за подвесным потолком и соединяют с общей шиной (Telecommunications Grounding Busbar, TGB). Стандарты заземления определяются требованиями NEC (National Electrical Code) и ANSI/TIA/EIA-J-STD-607 (Grounding and Bonding for Telecommunications).

Кроме перечисленных выше основных элементов стандарт содержит сведения о способах резервирования, маркировки и администрировании кабельной системы, вопросы выбора помещения, использования систем бесперебойного питания и пожаротушения. Эта информация также носит рекомендательный характер и сопровождается конкретными примерами реализации в корпоративных вычислительных центрах и центрах провайдеров Internet.

Тем временем идет разработка стандарта 10GBaseT (802.3an): для достижения скорости 10 Гбит/с предполагается определить нормы для медных кабелей Класса E в диапазоне до 625 МГц (Категория 6a — augmented Cat.6). Принять окончательный вариант рабочая группа 802.3an комитета IEEE 802.3 планирует в 2006 г. (см. «Ресурсы Internet»). Это откроет пути к созданию новых экономичных кабельных систем (см. Таблицу 1). Рядом компаний уже созданы экранированные кабельные системы Категории 6 и 7, пригодные для 10GBaseT (такие, как Siemon 10G 6, AMP Cat.6 Shielded System и ACO-Plus). В сетях хранения и специализированных решениях для серверных ферм такая пропускная способность будет отнюдь не лишней. По прогнозам аналитиков, через пять лет число пользователей горизонтальных подсистем 10GigE может вырасти более чем вчетверо. Американская компания SolarFlare уже разработала трансивер для передачи трафика со скоростью 10 Гбит/с по обычному кабелю Категории 5е на расстояние до 100 м. Удешевление подобных трансиверов должно уменьшить стоимость развертывания высокопроизводительных сетей.

Развиваются и оптические решения. После выпуска первого сетевого адаптера для серверов Intel PRO/10GbE LR с пропускной способностью 10 Гбит/c для одномодового волоконно-оптического кабеля подобные продукты получают все большее распространение. Производители кабельных систем продолжают разрабатывать решения, применение которых позволит достигнуть скоростей 10 Гбит/с по оптике (оптимизированной под лазер) и меди (в неэкранированном и экранированном варианте). Эти комплексные системы нередко существенно отличаются от офисных СКС.

КАБЕЛЬНЫЕ СИСТЕМЫ ДЛЯ СЕТЕЙ ХРАНЕНИЯ И ЦЕНТРОВ ОБРАБОТКИ ДАННЫХ

Вот уже почти два года российским заказчикам доступна кабельная система AMP Netconnect под названием EMEA Data Center/SAN Cabling System — специализированное решение для центров и сетей хранения данных. Система ориентирована на компании, имеющие свои центры и сети хранения данных, а также провайдеров услуг, в частности услуг по хранению и обработке данных.

Она включает в себя полный набор волоконно-оптических компонентов многократного использования, применение которых позволяет быстро развернуть кабельную инфраструктуру с пропускной способностью до 10 Гбит/с и объединить таким образом серверы и устройства хранения данных при расстояниях до 300 м между ними. Благодаря специальным распределительным кассетам и подключаемым к ним уже оконцованным кабелям, система инсталлируется за один день и позволяет наращивать ресурсы впоследствии. Применение предустановленных групповых разъемов типа MPO снижает требования к уровню квалификации монтажников и дает возможность создать полностью модульно-кассетные решения — остается только подключить соединители, отличающиеся легкостью сборки и невысокими начальными затратами.

Рисунок 4. В волоконно-оптической кабельной системе EMEA Data Center/SAN Cabling System для центров и сетей хранения данных от AMP Netconnect применяются модульные распределительные кассеты многократного использования.

В систему EMEA Data Center/ SAN Cabling System входят соединительные кабели длиной до 300 м и количеством волокон от 12 до 72 (62,5/125, 50/125 или 9/125 мкм) с 12 волоконными соединителями MPO (одним, двумя или тремя), с одной стороны, и портами MT-RJ, ST или SC (дуплекс) — с другой (см. Рисунок 4). К этим соединителям подключаются коммутационные шнуры. Все компоненты такого конструктора заказываются в подходящей номенклатуре и тестируются изготовителем. В состав системы входят также коммутационные устройства (настенные и 19-дюймовые) и шнуры со стандартными интерфейсами, веерные кабельные сборки для подключения к оборудованию. Панели, вмещающие три, четыре, восемь или 12 кассет, можно устанавливать в стандартные стойки размером 19? либо настенные шкафы. Сертификации эта кабельная система не предусматривает. AMP предоставляет на нее пятилетнюю гарантию.

Подобный набор модульных компонентов многократного использования позволяет очень быстро создать высокопроизводительную кабельную инфраструктуру. Для этого нужно лишь смонтировать распределительные кассеты и подключить к ним предварительно проложенные претерминированные кабели. По сравнению с обычной СКС заказчик получает очевидные преимущества: большую плотность (72 волокна/1U), возможность самостоятельного монтажа и последующих изменений проводки без помощи инсталлятора.

Как отмечают представители компании OCS, поставляющей в России кабельную систему AMP для центров обработки данных, эта линейка, безусловно, интересна и перспективна, хорошо сочетается с предлагаемыми OCS системами хранения, однако такое узкоспециализированное решение представляет скорее завтрашний день, а ее инсталляции пока единичны. Тем не менее ОСS ожидает достаточно быстрого роста спроса на подобную продукцию.

Развивая данное решение, AMP Netconnect выпускает новые компоненты на основе широкополосного многомодового волокна OM3+ для приложений 10GigE на длинах до 550 м. Кроме того, она дополнила свой продукт интеллектуальной системой управления кабельной инфраструктурой AMPTRAC. Обычно системы, подобные AMPTRAC (SYSTIMAX iPatch, RiT PatchView или Molex Real Time Patching System), применяются в крупных офисных СКС на более чем 1000 портов, однако они могут оказаться весьма полезными и в требующей частых изменений инфраструктуре центра обработки данных. Как отмечает Валерий Капустян, представитель AMP Netconnect в России, AMPTRAC способна оказать существенную помощь в ускорении времени реакции и обеспечении безошибочности действий при модернизации кабельной инфраструктуры.

Кроме того, к критически важной инфраструктуре центра обработки данных предъявляются повышенные требования. Хотя отказы на физическом уровне маловероятны, они могут повлечь за собой серьезные последствия, поэтому их быстрое выявление играет важную роль. Не исключены и ошибки эксплуатации. Система AMP предусматривает замену неисправной кассеты или кабеля на запасные модульные изделия (количество типов модулей невелико). Клиенты могут заказать новую кассету (по Европе доставка осуществляется за два-три дня) или срочное изготовление кабельной сборки (не более трех дней).

Для инфраструктуры центра обработки данных и помещений с телекоммуникационным оборудованием AMP предлагает коммутационные панели, кабельные сборки Категории 5e/6 (включая 25-парные, совместимые с коммутаторами Cisco), кроссы 110, адаптеры, комплекты для заземления, кабелепроводы и пластиковые трубки, «мультимедийные» коммутационные панели (Multimedia SL Series) со сменными портами, применяемые при создании специальных конфигураций для приложений аудио и видео на оптическом и медном (витая пара, коаксиал) кабеле.

Комплексные продукты для центра обработки данных (медь/оптика) продвигает и компания Panduit. Ее решения разработаны с учетом тенденций различных отраслей — розничной торговли, банковского сектора, здравоохранения, а также требований электронного ведения бизнеса, консолидации ресурсов и развертывания SAN. При этом принимаются во внимание различные типы вычислительных центров (корпоративные и центры провайдеров Internet), их эволюция, перспективы развития кабельной инфраструктуры, вопросы эффективного заземления и качества сигнала в медных системах. В соответствии с критичностью приложений и требованиями к резервированию, надежности и безопасности Panduit разделяет центры на четыре уровня — от самых простых и недорогих до наиболее дорогостоящих и надежных. Это разделение во многом согласуется с нормативными положениями TIA/EIA-942.

Рисунок 5. Стоечная система организации кабелей Panduit FiberRunner и Opticom HD.

Спектр решений Panduit для центров обработки данных включает кабельную продукцию, кабельные каналы, организаторы NetManager и Active Equipment Cable Manager, PatchRunner, PAN-POST, решения высокой плотности, систему разводки волоконной оптики FiberRunner (см. Рисунок 5), воколонно-оптический кабель Panduit OPTI-CORE 10Gig (50/125 мкм), а также решения Panduit MINI-COM для центров с высокой плотностью установки оборудования.

Как отмечает Александр Брюзгин, глава представительства Panduit, их отличительными особенностями являются обеспечение высокой плотности монтажа, наличие полной системы на основе соединителей LC, а также системы разводки волоконной оптики FiberRunner. Хотя в России у Panduit еще нет таких масштабных реализаций для центров данных/сетей хранения, как в США или Западной Европе, многие компоненты уже широко используются на отечественном рынке.

Рисунок 6. Кабельная система корпоративного центра обработки данных на основе решений Panduit.

Если вычислительный центр средней (по западным меркам) организации содержит 50—100 серверов, то в крупном финансовом учреждении может быть несколько сотен таких устройств, и тогда кабельная инфраструктура становится достаточно сложной. Panduit уделяет большое внимание системам организации кабелей (см. Рисунок 6), предлагая средства защиты от повреждения и прокладки с требуемым радиусом изгиба. Системы организации кабелей NetManager и Active Equipment Cable Manager предотвращают провисание кабелей, а система для вертикальных кабелей PatchRunner предусматривает необходимое пространство в вертикальных каналах для излишков кабеля. Цветовая маркировка упрощает идентификацию соединений. Такие системы заказывают, исходя из количества кабелей.

Кабели в центрах обработки данных прокладываются под фальшполом или над подвесным потолком, проект стандарта TIA/EIA-942 рекомендует укладывать их в проволочные лотки. Предлагаемые Panduit проволочные, лестничные лотки (шириной до 36?) и системы FiberRunner (до 12?) вмещают большое число кабелей. Для разделения и поддержки используется система креплений Stackable Cable Rack Spacer. Система прокладки кабелей FiberRunner быстро монтируется с помощью соединителей QUIKLOCK.

Для среды с высокой плотностью оборудования предназначены 48-портовые коммутационные панели Panduit MINI-COM Категории 6. Еще больше места экономят коммутационные панели High Density Angled Patch Panel. OPTICOM HD Fiber Distribution System представляет собой волоконно-оптический вариант этого решения с соединителями SC или LC.

Как и AMP, Panduit предусматривает применение в центрах обработки данных интеллектуальной системы управления кабельной инфраструктурой. Ее PanView упрощает внесение изменений и переключение коммутационных шнуров. Для совместимости кабелей с сетевым оборудованием компания реализует совместно с Cisco и APC программу Panduit Architecture for Converged Technologies (PACT). Разрабатываемые ею стойки и системы организации кабелей совместимы с решениями партнеров. На рынок поставляются и специальные системы организации кабелей для шкафов с оборудованием.

Во многих центрах обработки данных существуют сети хранения (SAN), где требуется поддерживать высокие скорости передачи данных (1-4 Гбит/с, а иногда и до 10 Гбит/с). В таких приложениях обычно применяется специальное многомодовое волокно с низким уровнем физических дефектов. Panduit выпускает оптимизированные для лазерных источников оптические кабели OPTI-CORE 10Gig 50/125 мкм с низким уровнем битовых ошибок (Bit Error Rate, BER). Они обеспечивают передачу со скоростью 10 Гбит/с на расстояние более 300 м.

Компания Siemon представила целое семейство высокопроизводительных кабельных систем под общей маркой 10G ip. Они охватывают такие области, как CCTV и видеонаблюдение, передачу голоса или видео поверх IP, сети медицинских учреждений, промышленные решения Ethernet/IP, системы Категории 7/ Класса F, а также решения для центра обработки данных и сетей SAN — Siemon 10G ip Data Center Solution и 10G ip SAN over 10G ip.

Кроме того, в марте было протестировано созданное Siemon совместно с Mysticom (поставщиком трансиверов) решение для поддержки приложений 10GigE на расстоянии до 25 м на базе кабельной системы Категории 7 с соединителями TERA. Оно рассчитано на центры обработки данных и примерно вдвое дешевле Infiniband. Позднее планируется представить подобные кабельные системы, поддерживающие передачу на расстояние до 100 м.

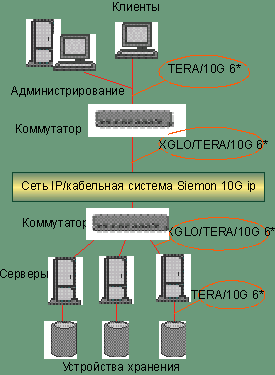

Рисунок 7. Кабельная система центра обработки данных в конфигурации DAS на базе решений Siemon.

Для центров обработки данных и сетей хранения Siemon предлагает медную (UTP/ScTP) или волоконно-оптическую (SM/MM) инфраструктуру (конкретный выбор зависит от интерфейсов оборудования и других требований). Это такие решения Siemon, как 10G 6 Категории 6 (включая ScTP), оптимизированные для лазера оптические системы XGLO и экранированные (STP) системы TERA с диапазоном рабочих частот до 1,2 ГГц. Кабельная система XGLO отвечает требованиям стандарта IEEE 802.3ae и поддерживает оборудование 10GigE (см. Рисунок 7). Она включает в себя монтируемые в стойке соединительные панели (Fiber Connect Panel), настенные соединительные панели (Interconnect Center), адаптеры Quick-Pack Adapter Panel, адаптеры рабочей зоны CT, MAX, SM и FOB2, соединители и кабельные сборки XGLO10, а также протестированные оптические кабели XGLO.

Рисунок 8. Система коробов LightWays Fiber Protection System компании Siemon для оптической кабельной инфраструктуры.

Siemon, как и Panduit, уделяет значительное внимание организации прокладки кабелей, в частности компанией разработана специальная система коробов Siemon LightWays Fiber Protection System (см. Рисунок 8) для прокладки волоконно-оптических кабелей и сборок, в том числе по стойкам и шкафам с оборудованием.

Решения Siemon 10G ip продумывались с учетом базовых требований ANSI/TIA/EIA-942 к сетевой инфраструктуре центра обработки данных. В них предусматриваются поддержка систем на основе открытых стандартов, приложений 10GigE, различных типов SAN/NAS и протоколов (FC, iSCSI и др.), а также учтены запросы конвергентных приложений к пропускной способности, высокая надежность, качество, резервирование, гибкость и масштабируемость, возможность быстрого внесения изменений (см. Рисунок 9). Siemon предоставляет не только компонентную гарантию, но и гарантию на производительность системы, однако инсталляция должна выполняться сертифицированными специалистами.

Большинство других ведущих поставщиков СКС считают создание подобных решений делом системных интеграторов и, разрабатывая необходимые компоненты для высокопроизводительных кабельных систем, не выделяют отдельных решений для центров обработки данных. Однако некоторые из них (в основном выпускающие продукцию старших категорий) все-таки планируют пополнить портфель предложений подобными системами. Так, по словам Лавлиша Танеджи из Ortronics, директора по развитию бизнеса в России, СНГ и Балтии, компания намерена приступить к продвижению в Европе своих кабельных решений для центров обработки данных. Такие продукты уже предлагаются в США. Об аналогичных планах заявляют и представители Nexans, уже поставляющей соединители LC, волоконно-оптические кабели и кабели/соединители Категории 7, которые можно применять для построения соответствующих систем.

В ассортименте продуктов Molex Premise Networks имеется система ModLink — готовая к быстрому развертыванию оптическая сеть с компактными соединителями и приспособлениями для прокладки претерминированных кабелей. Она предназначена для тех, кто хотел бы в кратчайшие сроки установить оптическую сеть без проведения работ по терминированию кабелей и установке соединителей: нужно лишь знать расстояния и типы соединителей в активном оборудовании.

Другой продукт, недавно анонсированный Molex PN на европейском рынке, — система пневматической прокладки оптического кабеля LaserStream, ориентированная на заказчиков с быстро меняющимися потребностями — под которыми прежде всего имеются в виду бизнес-центры или телекоммуникационные компании. Ранее метод «вдувания волокна» Blolite в полые пластиковые трубки (microduct) для оптической СКС MillenniuM предложила Brand-Rex. Такие технологии позволяют с минимальными затратами наращивать как магистральную проводку, так и разводку до конкретных устройств. Blolite дает возможность одновременно прокладывать до 16 оптических жил на расстояние до 2 км по горизонтали или до 500 м по вертикали.

ЗАКЛЮЧЕНИЕ

Центры обработки данных продолжают эволюционировать в направлении повышения эффективности, надежности и гибкости вычислений. Увеличение мощности серверов, консолидация ресурсов, с одной стороны, и создание среды распределенных вычислений (grid), с другой, построение высокоскоростных масштабируемых сетей хранения, развитие концепций динамического наращивания ресурсов, виртуализации и «коммунальных вычислений» (Utility Computing), конвергенция среды передачи голоса, видео и данных, создание отказо- и катастрофоустойчивых конфигураций — все это предъявляет разнообразные требования к кабельной инфраструктуре вычислительного центра. Согласно недавнему исследованию IDC, к 2007 г. мировой рынок систем SAN превзойдет по обороту рынки устройств хранения NAS и DAS. В США он будет расти в среднем на 5,4% в год и к 2007 г. достигнет 3,8 млрд долларов — 65% рынка внешних дисковых систем хранения. Так стимулируется создание новых кабельных решений, отвечающих специфическим требованиям подобных приложений.

Сергей Орлов — обозреватель «Журнала сетевых решений/LAN». С ним можно связаться по адресу: sorlov@lanmag.ru.


Каким требованиям должна удовлетворять кабельная система ЦОД?

По мнению ведущих производителей СКС, подобные решения должны отвечать следующим требованиям:

  • надежности;
  • передаче больших объемов данных с высокой скоростью;
  • быстроте развертывания и изменения конфигурации, гибкости и масштабируемости;
  • высокой плотности оборудования;
  • поддержке систем на основе открытых стандартов;
  • поддержке различных типов SAN/NAS и протоколов;
  • поддержке требований конвергентных приложений к полосе пропускания;
  • резервированию.

Ресурсы Internet

10 Gigabit Ethernet по медной кабельной проводке — http://www.netconnect.ru/news/200406071.html?200406.

American National Standards Institute (ANSI) — http://www.ansi.org.

Telecommunications Industry Association (TIA) — http://www.tiaonline.org.

Electronics Industry Alliance (EIA) — http://www.eia.org.

Internet Engineering Task Force (IETF) — http://www.ietf.org.

Storage Networking Industry Association (SNIA) — http://www.snia.org.

Fibre Channel Industry Association (FCIA) — http://www.fibrechannel.org.


Кабельные системы для центров обработки данных

Кабельные системы компании Panduit для центров обработки данных — http://www.panduit.ru/enabling_technologies/091903.asp.

Кабельная система Siemon 10G ip Data Center Solution и решение SAN over 10G ip — http://www.siemon.com/us/white_papers.

Кабельная система Tyco Electronics AMP EMEA Data Center/SAN Cabling System для центров и сетей хранения данных — http://www.netconnect.ru/emea.html.
