Несколько лет назад у большинства отделов ИТ отсутствовал определенный взгляд на каталоги LDAP. С тех пор технология LDAP привлекла к себе должное внимание, но возникла она в ландшафте информационных инфраструктур как будто случайно.

Для некоторых специалистов первая встреча с LDAP состоялась при переходе с доменов Windows NT на домены Active Directory или при работе с Novell NDS/eDirectory. В других случаях поддержка LDAP была вторичной по отношению к основной функциональности. Так, у многих знакомство с LDAP произошло при настройке почтовых серверов Exchange 5.5 или Netscape Messaging, создании сайтов Web с требованиями аутентификации, в процессе работы с Web Proxy и т. д. В результате каталоги LDAP стали восприниматься как сугубо утилитарный инструмент для решения той или иной конкретной задачи. Цель настоящей статьи — дать читателям более широкое представление о возможностях применения этой технологии и о внутренней структуре каталогов LDAP.

КАТАЛОГИ LDAP

Каталогом LDAP называют любое хранилище данных с поддержкой протокола LDAP. Наиболее распространенные на сегодняшний день каталоги — Microsoft Active Directory, Sun ONE Directory Server (и более ранние версии того же продукта под марками Netscape и iPlanet) и Novell eDirectory (ранее известный как Novell NDS).

В более общем значении под каталогом (directory) обычно подразумевают хранилище относительно статичных данных, т. е. тех, которые считываются во много раз чаще, нежели изменяются. Основные типы данных, хранящиеся в каталогах LDAP, как раз удовлетворяют условию относительной статичности. К их числу принадлежат:

  • данные, необходимые для аутентификации пользователя (имя пользователя, пароль);
  • данные о правах пользователя, пользовательские профили и настройки;
  • адресные данные о человеке (телефон, адрес электронной почты, должность);
  • данные о группах людей (списки рассылки электронной почты, списки, сотрудников отделов);
  • данные об объектах корпоративной сети (компьютеры, принтеры).

Заметим, что в компьютерном мире уже существует одна масштабная система, являющаяся, по сути, каталогом — это система серверов DNS. Имеющаяся специализированная технология DNS отлично себя зарекомендовала и не требует улучшений (хотя Microsoft и приняла решение реализовать DNS в Windows 2000 Server на основе Active Directory, т. е. по сути на основе технологии LDAP).

ПРИМЕНЕНИЕ КАТАЛОГОВ LDAP

По способу применения большинство каталогов LDAP можно разделить на несколько основных групп.

Каталоги сетевой операционной системы (Network Operating System, NOS). В настоящий момент наиболее часто встречающийся пример такого использования — построение корпоративной сети под управлением Windows на основе Microsoft Active Directory или Novell eDirectory.

Каталоги NOS содержат информацию обо всех объектах в сети: данные о пользователях, группах пользователей, рабочих станциях, серверах, принтерах и т. д. Внедрение такого каталога обеспечивает централизованное администрирование сети и управление аутентификацией и авторизацией при обращении к сетевым ресурсам. Это позволяет отказаться от дублирования учетной информации в разных точках ее использования. (Надо отметить, что функциональность Active Directory и eDirectory неравнозначна — естественным образом Active Directory лучше интегрирована с ОС Windows NT и 2000. Оба решения имеют как сильные, так и слабые стороны, а потому перед принятием решения необходимо тщательно взвесить целый набор факторов.)

Похожим способом может быть устроена аутентификация пользователей в сетях под управлением различных вариантов UNIX; в данном случае используются модуль PAM и любой каталог LDAP.

Каталоги для хранения данных о пользователях приложений. Многие производители корпоративного программного обеспечения решили не изобретать велосипед и не создавать собственную систему хранения данных. Вместо этого пользовательские пароли, права доступа и профили помещаются в каталоги LDAP.

Характерным примером подобного подхода является линейка продуктов Sun ONE, включающая в себя, помимо прочего, сервер электронной почты, Web Proxy, календарный сервер, сервер Web. Эти продукты изначально рассчитаны на работу с Sun ONE Directory Server, причем все приложения могут хранить данные о пользователях в одном и том же сервере каталогов. Аналогично, почтовый сервер Exchange 2000 опирается на Active Directory как на хранилище данных о своих пользователях.

LDAP поддерживается большим количеством приложений, выпускаемых более мелкими производителями. В особенности это касается продуктов, имеющих отношение к технологиям Web, — серверам Web, серверам порталов и серверам приложений.

Каталоги в качестве адресных книг организаций. В каталоге может располагаться справочная информация о сотрудниках — адрес электронной почты, номер телефона, комнаты, название должности и т. п. В качестве пользовательского интерфейса применяется обычно почтовый клиент наподобие Microsoft Outlook или Netscape Messenger (только для поиска и чтения) или специально создаваемый клиент, как правило, доступный через Web. Адресная книга служит для поиска и просмотра информации, автоматического заполнения адресов электронной почты и хранения сертификатов PKI, необходимых для организации электронного обмена конфиденциальной информацией.

Каталоги внешних пользователей. При построении приложений Web, с которыми работают бизнес-партнеры или клиенты организации, требуется создать механизм аутентификации; для этого традиционно также используются каталоги LDAP.

Важно отметить, что с точки зрения управления информационной средой количество сформированных на предприятии каталогов (и в целом — число хранилищ данных о пользователях) желательно свести к минимуму. Поэтому всегда нелишне рассмотреть возможности по применению одного каталога для различных предназначений. Например, каталог NOS может взять на себя роль адресной книги, а каталог какого-либо конкретного приложения можно предоставить в распоряжение других приложений. Подобный подход (консолидация данных о пользователях) в явном виде предлагается крупнейшими производителями каталогов и использующего их ПО — в первую очередь, речь идет о Microsoft и Sun.

Таким образом, один и тот же каталог LDAP способен выполнять целый ряд задач.

ПРОТОКОЛ LDAP

Упрощенный протокол доступа к каталогам (Lightweight Directory Access Protocol, LDAP) представляет собой протокол прикладного уровня; он поддерживает обмен информацией между клиентом и сервером и работает поверх протокола TCP/IP (по умолчанию LDAP использует TCP-порт 389). Идея создания LDAP возникла в ходе экспериментов с ранними реализациями стандарта X.500 в конце 1980-х — начале 1990-х гг. (эти реализации оказались очень сложны и чересчур требовательны к вычислительным ресурсам с клиентской стороны, что привело к необходимости разработки другого клиентского протокола). Технические спецификации нового протокола (RFC 1487 для LDAP версии 2 и RFC 1777 для повсеместно распространенного ныне LDAP версии 3) увидели свет в 1993 и 1995 гг., соответственно.

Первоначально LDAP использовался в качестве дополнения к основному клиентскому протоколу X.500 — протоколу DAP. Таким образом, информационная модель каталогов LDAP полностью унаследована от X.500. В современных каталогах протоколы X.500 либо не поддерживаются вовсе, либо существуют наравне с LDAP, но информационная модель X.500 все равно реализуется — клиент LDAP просто «не знает», от кого он получает информацию — от шлюза между LDAP и DAP или от независимого сервера LDAP.

Протокол LDAP с самого начала ориентировался на максимальную простоту: например, в нем отсутствует поддержка сложных транзакций. Стандарт определяет девять операций:

  • чтения и поиска — search, compare;
  • редактирования — add, delete, modify, rename;
  • установления и разрыва связи — bind, unbind, abandon.

Названия этих операций в основном говорят сами за себя и пояснения не требуют. Обратим только внимание на отсутствие операции read — ее функции выполняет search. (Далее мы поясним по механизму работы операции search.)

ХРАНЕНИЕ ДАННЫХ

Спецификации протокола не указывают, в каком именно формате должны храниться сами данные, и производители решают эту задачу по-разному. В большинстве серверов каталогов хранилища сконструированы специальным образом с учетом относительной статичности данных каталога. Каталоги, совмещающие поддержку X.500 и LDAP, используют формат хранения, предписываемый X.500. В каталогах Oracle Internet Directory и IBM SecureWay данные хранятся в реляционных СУБД соответствующих производителей (Oracle и DB2). Наконец, в качестве каталогов LDAP могут выступать и системы, для которых эта функциональность вторична, — например, почтовый сервер Exchange или среда Lotus Domino, где данные представлены в «родных» форматах.

Заметим, что при построении системы каталогов LDAP на базе продуктов, в основе которых лежит СУБД, заметная часть функционала этого хранилища останется неиспользованной и может отрицательно влиять на производительность системы. Поэтому достаточно логично, что наибольшее распространение получили каталоги, базирующиеся не на СУБД, а на специализированных хранилищах.

Наконец, продукты, наподобие MaXware Virtual Directory (MVD), представляют собой «виртуальные каталоги». MVD работает в качестве шлюза между любым форматом хранения данных (стандартным или нестандартным — к нему прилагается собственная библиотека API для обработки нестандартных форматов) и LDAP. При помощи MVD практически любое хранилище может быть представлено как каталог LDAP.

ИНФОРМАЦИОННАЯ МОДЕЛЬ

Данные в каталогах LDAP представлены как объекты; информация о каждом объекте хранится в наборе атрибутов (точнее, в виде пар «название атрибута — значение атрибута»). Важным отличием от СУБД является возможность присваивать одному объекту несколько атритубов с общим названием: например, объект, описывающий пользователя, может содержать несколько телефонных номеров или адресов электронной почты.

Набор возможных атрибутов задается для каждого каталога заранее. Стандартный набор при необходимости может быть изменен или расширен. Вместе с названием атрибута фиксируется его синтаксис (строка, число, дата и проч.), а потому, в отличие от мира СУБД, название атрибута почти всегда неизменно от каталога к каталогу. Так, атрибут c (country) повсюду означает название страны, l (locality) — населенного пункта, ou (organizational unit) — подразделения организации, cn (common name) — комбинацию имени и фамилии и т. д. В каталогах Active Directory широко применяется атрибут dc (domain component), обозначающий название сегмента корпоративной сети.

Каждый объект каталога принадлежит к одному или нескольким объектным классам. Объектный класс описывает тип объекта и определяет:

  • какие атрибуты обязаны присутствовать у объекта данного класса;
  • какие атрибуты могут присутствовать у объекта данного класса;
  • какой атрибут может использоваться для именования объектов данного класса

Объектные классы формируют собственную древовидную иерархию; объект, принадлежащий какому-либо объектному классу, автоматически принадлежит всем его надклассам (все классы являются подклассами универсального класса top) — на этот объект накладываются все заданные для подклассов ограничения, равно как и ограничения его собственного класса.

К примеру, объект, относящийся к классу person, обязан иметь непустые атрибуты cn и sn (фамилия, surname) и может иметь атрибуты telephonenumber, description и некоторые другие. Объект, принадлежащий подклассу organizationalPerson (подкласс person), должен удовлетворять тем же требованиям и может вдобавок содержать иные атрибуты, среди которых title (должность) и ou.

Наиболее распространенным объектным классом для хранения информации о пользователях является на сегодняшний момент inetOrgPerson (здесь inet используется как сокращение от Internet). Это подкласс класса organizationalPerson, он описан в RFC 2798 (в отличие от классов person и organizationalPerson, которые включены в стандарт X.521). Причина в том, что стандарты X.500 формулировались в 1980-х гг. еще до повсеместного распространения Internet, и в описанных там классах отсутствует, например, стандартное поле для адреса электронной почты.

Объектные классы каталога делятся на основные и дополнительные (auxiliary). Каждый объект обязан принадлежать хотя бы к одному основному классу и может принадлежать к дополнительному классу(-ам). Как правило, атрибуты последнего относятся к конкретному приложению. Например, в случае причисления объекта класса inetOrgPerson к дополнительному классу nsmessagingserveruser он объявляется пользователем почтового сервера Sun ONE Messaging; данный класс позволяет добавить к объекту атрибут nsmsgdisallowaccess, необходимый для работы этого сервера. Таким образом, механизм дополнительных классов позволяет задействовать уже имеющийся каталог в качестве хранилища данных о пользователях нового приложения.

Набор типов атрибутов и объектных классов, определенных для данного каталога, называется его схемой (schema). Схема всех основных каталогов LDAP настраивается администратором, хотя в настоящий момент стандартный способ ее настройки отсутствует, что приводит к определенной степени несовместимости: приложение, которому понадобится каталог LDAP для хранения данных о пользователях, должно поставляться с процедурами адаптации схемы каталога отдельно для каждого (широко используемого) сервера каталогов.

НАИМЕНОВАНИЕ ОБЪЕКТОВ КАТАЛОГА

Объекты каталога организуются в иерархическую логическую структуру — дерево. Его корнем служит пустой корневой объект root; объекты следующего уровня называются суффиксами.

У каждого объекта выделяется один именующий атрибут (Relative Distinguished Name, RDN). Полным идентификатором объекта (Distinguished Name, DN) является строка, полученная конкатенацией всех RDN при перемещении по дереву от данного объекта к корневому (см. пример далее). Заметим, что RDN не обязан быть уникальным в масштабах всего каталога: для обеспечения уникальности DN достаточно, чтобы RDN был уникален среди близлежащих объектов (тех, что расположены непосредственно под объектом, находящимся на один уровень выше).

Иерархия накладывает определенные ограничения на возможности удаления объектов каталога: объект, ниже которого остаются другие объекты, не может быть удален.

ФОРМАТ ОБМЕНА ДАННЫМИ

Формат обмена данными LDAP (LDAP Data Interchange Format, LDIF) — это стандартный способ представления данных каталога в виде текстовых файлов. Благодаря LDIF информация может быть считана из каталога, отредактирована при помощи обыкновенного текстового редактора и экспортирована в тот же или в другой каталог. Файл LDIF может содержать данные о любом количестве объектов каталога.

В качестве примера посмотрим LDIF одного объекта Sun ONE Directory Server:

dn: uid=vshabat,ou=ICT,o=NIICHAVO

cn;lang-ru:: 0JLQsNGB0LjQu9C40Lkg0Kj

QsNCx0LDRgg==

nsmsgdisallowaccess: pop http

preferredlanguage: ru

mailhost: mail.niichavo.ru

maildeliveryoption: mailbox

givenname;lang-ru:: 0JLQsNGB0LjQu9C

40Lk=

mail: vshabat@niichavo.ru

objectclass: top

objectclass: person

objectclass: organizationalPerson

objectclass: inetorgperson

objectclass: mailrecipient

objectclass: nsmessagingserveruser

cn: Vasily Shabat

uid: vshabat

sn;lang-ru:: 0KjQsNCx0LDRgg==

givenname: Vasily

sn: Shabat

ou: Administrators

Из примера видно, что:

  • RDN объекта — «uid=vshabat»;
  • DN объекта — «uid=vshabat, ou=ICT,o=NIICHAVO», т. е. над ним в дереве имеется еще два объекта (с DN «ou=ICT,o=NIICHAVO» и «o=NIICHAVO», соответственно);
  • этот объект каталога принадлежит объектному классу inetOrgPerson и его суперклассам, organizationalPerson, person и top, а также двум дополнительным классам mailrecipient и nsmessagingserveruser, т. е. vshabat является пользователем Sun ONE Messaging Server;
  • значение атрибута nsmsgdisallowaccess показывает, что рассматриваемый пользователь не имеет права доступа к электронной почте через протоколы POP и HTTP;
  • значение атрибута ou не обязано совпадать со значением RDN вышележащего объекта;
  • атрибуты cn, sn и givenName имеют локализованные варианты на русском языке. В файле LDIF они даются после двойного двоеточия в кодировке base64 (LDAPv3 полностью поддерживает кодировку UTF8)

АУТЕНТИФИКАЦИЯ И КОНТРОЛЬ ДОСТУПА К ДАННЫМ КАТАЛОГА

При простой аутентификации клиент должен либо объявить себя анонимным, либо представить DN пользователя и пароль в ходе операции подключения (bind). Содержащиеся в каталоге данные о контроле доступа позволяют установить, дано ли ему право на выполнение запрошенной операции.

Операция bind зачастую используется и другими приложениями, когда в работе с данными каталога нет непосредственной необходимости. Например, приложение может запросить имя пользователя и пароль, сформировать из них запрос к каталогу на операцию bind и проверить ее выполнение. Если операция проходит без ошибок, то аутентификация считается успешной. Заметим только, что в большинстве случаев, когда аутентификация проводится конечными пользователями, детали работы с DN не видны: приложение запрашивает имя пользователя и пароль, затем (соединившись с каталогом в соответствии с собственными правами) находит DN объекта с конкретным именем пользователя и только потом пытается выполнить команду bind.

Аутентификация может производиться и более сложными (но и более безопасными) способами, например при помощи ключей PKI.

Методы представления информации о контроле доступа (Access Control Information, ACI) до сих пор не стандартизованы и реализуются в различных серверах LDAP по-разному.

ПОИСК ДАННЫХ В КАТАЛОГЕ

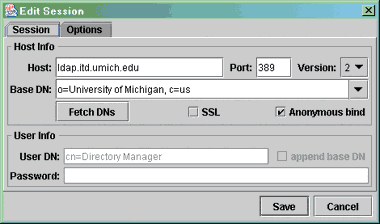

Для выполнения операции поиска (search) в каталоге LDAP клиенту нужны следующие параметры:

  • адрес сервера (имя DNS или адрес IP);
  • номер порта (по умолчанию 389);
  • версия LDAP (2 или 3, по умолчанию 3). В настоящий момент серверы, поддерживающие только версию 2, встречаются редко, и многие клиенты по умолчанию используют версию 3;
  • DN пользователя, пароль — для аутентификации;
  • DN «базового» объекта (Base DN) определяет базу поиска. Поиск будет производиться только в части дерева, лежащей ниже указанного объекта;
  • фильтр поиска, где размещены содержательные требования к значениям атрибутов. Строчные атрибуты могут быть проверены на соответствие заданной строке или на наличие в них заданной подстроки. Для численных атрибутов возможен поиск в виде неравенств. Кроме того, в фильтрах можно также использовать стандартные логические операции (AND, OR, NOT);
  • область поиска (scope). Возможные варианты — subtree, one или base. При поиске по subtree (наиболее распространенном; многие клиенты задают этот параметр по умолчанию) просматривается часть дерева под базовым объектом. При поиске one рассматриваются лишь те объекты, что находятся непосредственно под базовым (т. е. на один уровень ниже). Наконец, при поиске по base анализируется только сам базовый объект (операция search с областью поиска base является, скорее, операцией считывания, нежели поиска, хотя соответствие записи фильтру поиска все равно проверяется);
  • требуемые атрибуты. По умолчанию поиск вернет атрибуты всех найденных записей, а по специальному запросу — значения конкретных атрибутов.

Фильтр поиска может состоять из требования к объектному классу. Например, фильтру «objectclass=inetOrgPerson» соответствуют все объекты этого класса в области поиска.

Заметим, что в большинстве серверов предусмотрена зависимость контроля доступа от типа поисковой операции. Например, администратор может задать условие, чтобы объект был виден определенному пользователю исключительно при поиске base, т. е. когда пользователь ищет этот конкретный объект.

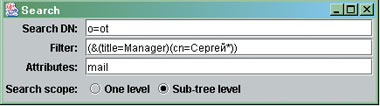

В примере, приведенном на Рисунке 1, фильтр поиска составлен как логическая связка AND условий на должность пользователя и его имя.

Рисунок 1. Параметры поиска в каталогах LDAP.

ТИРАЖИРОВАНИЕ, ПЕРЕАДРЕСАЦИЯ И ЭСТАФЕТНЫЕ ЗАПРОСЫ

К каталогам, как к часто используемым системам, предъявляются высокие требования в отношении доступности их сервиса. Это означает, что данные каталога необходимо размещать на нескольких связанных между собой серверах, что позволит реализовать:

  • географически распределенную систему, когда серверы каталога находятся в непосредственной близости к своим пользователям;
  • отказоустойчивую систему, когда данные дублируются на двух или более серверах, и выход одного из них из строя не прерывает работу каталога;
  • масштабируемую систему высокой доступности, способную выдержать значительные нагрузки благодаря их распределению между различными серверами.

Для реализации подобных систем нужен механизм разностного тиражирования данных между отдельными серверами каталогов (по сети передаются только изменения в содержании каталога). Такие механизмы предусмотрены во всех распространенных серверах каталогов, но они все еще не стандартизованы, а значит, организовать тиражирование между серверами различных производителей без привлечения сторонних средств невозможно.

Тиражирование бывает двух видов — с одним или несколькими главными серверами. Первый способ предусматривает, что каждый объект каталога может быть изменен на одном из серверов; его копии на других серверах доступны только для чтения. Второй снимает это ограничение. Полноценная отказоустойчивая система, т. е. система, которая продолжает обрабатывать запросы на редактирование данных после отказа одного из серверов, возможна только во втором случае. Тиражирование с несколькими главными серверами реализовано в каталогах Active Directory, eDirectory и Sun ONE Directory (в последнем случае главных серверов может быть не более двух). Заметим, что подобная схема потенциально опасна: при отсутствии механизма контроля за транзакциями изменения, внесенные на главных серверах, могут конфликтовать друг с другом. Соответствующий механизм решает, какие изменения в итоге осуществятся, а какие — нет (и, как следствие, будут потеряны).

Для реализации отказоустойчивых систем и систем высокой доступности требуются дополнительные средства по распределению нагрузки. Таким инструментом может стать proxy-сервер LDAP, DNS Round Robin или аппаратное решение, наподобие Cisco Local Director.

Несколько серверов можно увязать в единую систему и другими способами. При использовании переадресации (referral) сервер LDAP сообщает, что для обработки запроса клиент должен обратиться к другому серверу LDAP. Переадресация требует, чтобы все принимающие в этом участие клиенты LDAP правильно интерпретировали referral — к сожалению, большинство имеющихся на рынке клиентов этого не делают.

С другой стороны, передача эстафетных запросов (chaining) от клиента LDAP не предполагает никакой дополнительной функциональности: серверы LDAP разделяют дерево каталога между собой и сами пересылают запрос от сервера к серверу. Клиент LDAP в этом случае даже «не знает», что применялся эстафетный запрос. Эстафетные запросы реализованы в серверах каталогов, поддерживающих X.500, — Siemens DirX, Critical Path Directory Server, Nexor. Соответствующий протокол, DSP, является частью стандарта X.500.

АДМИНИСТРИРОВАНИЕ ДАННЫХ КАТАЛОГА

Каждый сервер каталога поставляется с интерфейсом, при помощи которого производится как конфигурация и управление сервером, так и администрирование данных каталога. Однако полностью вопрос администрирования данных этими средствами не решается.

Начнем с того, что некоторые из интерфейсов для работы с данными каталога просто неудобны при регулярном обращении к ним; например, структура конкретного дерева каталога может быть такова, что для редактирования одного атрибута одного пользователя нужно около десяти раз щелкнуть мышью. В подобных интерфейсах не предусмотрена возможность автоматизации или упрощения часто исполняемых задач.

С другой стороны, на рынке отсутствуют продукты, применение которых дало бы возможность полностью отказаться от средств администрирования любого из каталогов LDAP. Проблема в том, что такое средство должно позволять не только редактировать данные, но и управлять правами доступа и изменениями в схеме каталога, а подобные функции реализуются в разных серверах по-разному. Тем не менее в последнее время большую популярность приобрели такие инструменты, как Softerra LDAP Administrator и бесплатное средство для управления данными каталога LDAP Browser. Функционирование и того и другого ограничивается управлением данными каталога.

Вообще говоря, управление данными каталога совершенно не обязательно должно осуществляться системными администраторами. Разумным с точки зрения распределения обязанностей является делегирование прав администрирования — набор механизмов и соглашений, при котором за ввод данных каталога отвечают пользователи вне отдела ИТ. Например, общее управление информацией о персонале поручается отделу кадров, а некоторые атрибуты, например телефонный номер, могут редактировать сами сотрудники.

Наконец, различные хранилища пользовательских данных можно объединить в единую систему каталогов — при этом за синхронизацию между хранилищами отвечают метакаталоги. Так, при помощи метакаталога используемый в корпоративной сети каталог Active Directory можно объединить с Sun ONE Directory Server, используемым приложениями Sun ONE, к примеру Messaging Server, а также с корпоративной системой учета кадров. В результате управление содержимым каталога осуществляется автоматически на основе данных других систем.

Василий Шабат — менеджер отдела развития решений компании «Открытые технологии». С ним можно связаться по адресу: vshabat@ot.ru.
