Источники бесперебойного электропитания находят все более широкое применение. Не последняя роль в этом принадлежит средствам управления.

«Эта музыка будет вечной, если я заменю батарейки...»

«Наутилус Помпилиус»

Формирование рынка источников бесперебойного питания, или ИБП (Uninterruptible Power Supplier, UPS), целиком и полностью обязано необходимости защиты оборудования со стандартными входными параметрами потребляемого электричества. В действительности, эти параметры часто далеки от идеала. Разнообразные нарушения в электрических цепях способны привести не только к потере данных, но и к порче оборудования: понижение напряжения (как кратковременное, так и длительное) и его всплески, высоковольтные импульсные помехи и высокочастотные шумы, частотные отклонения и гармонические искажения, а также самая серьезная проблема — полная потеря питания.

Говоря о качестве электрических сетей, стало уже традицией вспоминать о «сюрпризах» отечественной энергосистемы. Однако нарушения питания характерны для всех стран мира, и доказательством тому — доходный бизнес многочисленных компаний международного уровня, специализирующихся на решении подобных задач. Рынок источников бесперебойного питания успешно развивается как в Западной Европе (в связи с необходимостью защиты развитой сетевой инфраструктуры), Китае и Индии, так и в нашей стране.

Впрочем, и в благополучной Америке случаются конфузы. Классическим примером общей перегрузки стал широко известный случай, произошедший в Нью-Йорке полтора десятилетия назад. Из-за аварии на одной из подстанций города все получающие от нее энергию потребители были отключены в разгар рабочего дня. Автоматическая система управления энергосистемой немедленно восстановила снабжение электропитанием, подсоединив их к другим подстанциям, одна из которых не выдержала дополнительной нагрузки и отключилась. Ее потребители опять были автоматически распределены между другими подстанциями. Начавшаяся цепная реакция веерного отключения подстанций охватила весь Манхэттен. Результатом мелкой аварии в сочетании с недоработанной системой управления и недостаточной выучкой диспетчеров стало погружение во тьму офисов сотен крупнейших компаний мира.

Не далее как в прошлом году на несколько часов без электричества осталась вся Кремниевая долина. В России, к сожалению, печальной традицией последних лет стало длительное плановое региональное отключение энергии на предприятиях и даже в домах и больницах — по сугубо экономическим причинам.

ТИПЫ ИБП

В процессе эволюции компьютерных технологий и усиления их роли в бизнесе расширялась и сфера применения устройств бесперебойного питания. В настоящее время они незаменимы при защите не только компьютерных систем, но и серверных комнат, центров обработки данных, сетей хранения, а также ответственного телекоммуникационного и медицинского оборудования, от непрерывной работы которого зависит доходность бизнеса, а иногда и жизнь человека. В свою очередь, для решения новых задач защиты оборудования от некачественного электропитания постоянно совершенствовались технологии создания ИБП, что привело к появлению многочисленных устройств разнообразного вида и назначения. Тем не менее по конструктивным особенностям всех их можно отнести к трем основным категориям. Это резервные (stand-by либо back-up), линейно-интерактивные (line-interactive) и устройства с двойным преобразованием (on-line).

Резервные источники питания — самые простые, распространенные и наиболее дешевые. Как правило, они обладают малой мощностью и применяются для защиты от перебоев электропитания вспомогательного оборудования, например автономных ПК. Линейно-интерактивные ИБП — более усовершенствованный класс устройств. Это хорошее средство защиты рабочих станций, серверов, коммутаторов, маршрутизаторов и других сетевых узлов.

Наиболее дорогие и совершенные ИБП с двойным преобразованием применяются в критичных ситуациях для защиты самой ответственной нагрузки, в крупных компьютерных центрах обработки данных, в высокодоходном телекоммуникационном секторе, для защиты аппаратов искусственной почки и прочего медицинского оборудования.

При всем многообразии устройств они должны выполнять свое основное предназначение — обеспечивать мониторинг питания и, в случае возникновения нарушений, выполнять определенные действия по его защите. Для управления этими функциями производители ИБП вместе с устройствами поставляют и программное обеспечение. Как правило, изготовители оборудования сами разрабатывают программное обеспечение, а иногда помимо собственных средств управления применяют программное обеспечение других разработчиков. Например, программные пакеты UPSilon 2000 и RUPS II, созданные в Mega System Technologies, поставляются вместе с ИБП тайваньской компании Powercom. Российский производитель NeuHaus Group наряду с UPSilon 2000 и RUPS II использует также пакет Power Shield компании Generex GmbH, адаптировав эти продукты к своим системам. Оборудование компании Chloride поставляется с программным обеспечением MopUPS от OneAC. Компания General Electric Digital Energy?IMV выпускает мультиплатформенное ПО, написанное на языке JAVA. В арсенале средств управления многих производителей имеется набор аксессуаров, применение которых позволяет расширить функции управления и сделать его более гибким и эффективным.

ФУНКЦИИ УПРАВЛЕНИЯ

На лицевой панели большинства источников бесперебойного питания предусмотрены многострочный жидкокристаллический дисплей и индикаторы состояния на светодиодах для визуальной сигнализации о наиболее общих проблемах электросети, например о переключении на резервную батарею или истощении ее ресурсов. Сигналы могут подаваться и акустически (причем уровень звукового сигнала порой таков, что, держа чашечку с горячим кофе, вы рискуете расплескать его от неожиданности). Однако все эти элементы контроля для отслеживания нарушений в работе электропитания и принятия своевременных надлежащих мер предполагают постоянное присутствие администратора в непосредственной близости к ИБП, что не всегда возможно. Поэтому наиболее важные функции управления ИБП автоматизируются.

Отключение питания чревато самыми неприятными последствиями. У нас обычно не принято подсчитывать убытки от простоя оборудования, но в банковским секторе и других высокоприбыльных сегментах рынка руководители не пренебрегают этой арифметикой. Иногда гораздо более драматичным итогом оказывается потеря или искажение данных в компьютерной системе. Файлы, отправленные на запись, реально попадают на диск по мере заполнения кэша или при закрытии операционной системы. В момент отключения электропитания все файлы, находящиеся в кэше, теряются. Если эта неприятность случается в момент выполнения операции записи на диск, то вполне возможно, что соответствующий файл окажется безнадежно утрачен, а сам диск придется переформатировать с потерей всей записанной на нем информации. Если же такой компьютер служит еще и файловым сервером, к которому происходит интенсивное обращение на выполнение операции чтения/записи, то последствия усугубляются. Отключение питания в процессе модификации записей базы данных чаще всего приводит к особенно крупным неприятностям — порче всей базы.

Поэтому важнейшая функция управления ИБП состоит в корректном автоматическом завершении работы компьютера — остановке операционной системы (ShutDown) с сохранением всех файлов и данных и отключении нагрузки в случае длительного пропадания напряжения. Это касается и тех случаев, когда конфигурация защиты предусматривает подключение нескольких серверов к одному ИБП.

Программное обеспечение реализует расширенные возможности управления ИБП, включая диагностику, тестирование и оповещение пользователей о необходимости принятия тех или иных мер. Оно позволяет узнать о приближающихся проблемах заранее, чтобы можно было своевременно выполнить надлежащие действия и свести нежелательные последствия к минимуму. Это делается с помощью функции оповещения о приближающейся остановке системы в связи с низким зарядом батарей. Развитые средства оповещения пользователей и операторов о неполадках в сети позволяют определить объем сообщаемой информации, круг получателей уведомления и способ его передачи — на удаленный компьютер, на пейджер, мобильный телефон, через электронную почту, по Internet.

Рисунок 1. Плата мониторинга окружающей среды Environmental Monitoring Card компании АРС.

С развитием компьютерных технологий, выпуском микросхем с поддержкой многочисленных протоколов совершенствовались и средства управления ИБП. Все большее число производителей предлагает программные средства удаленного управления через браузер Web (например, с помощью специальной платы удаленного контроля). В общем случае для этого нужен модем, подключаемый либо к ИБП, либо к связанному с ИБП компьютеру. Программный пакет удаленного управления помогает достаточно просто осуществлять мониторинг состояния ИБП, защищающего удаленный компьютер. Графический интерфейс некоторых программных продуктов позволяет подгружать собственные карты и планы, выбирая необходимую степень детализации. В частности, с помощью ПО компании Powercom UPSMON Manager пользователь может самостоятельно подгрузить в формате bmp планы своих помещений, благодаря чему мониторинг становится очень наглядным — достаточно лишь протянуть мышкой связь по карте. UPSMON Manager обеспечивает проверку состояния любого удаленного ИБП, если на компьютере, к которому он подключен, установлен агент ПО UPSMON Network. Устройства визуально объединяются в группы, например по принадлежности к одному отделу или географически. В группе показываются все защищаемые компьютеры и подключенные к ним ИБП.

Впрочем, удаленный контроль можно организовать и без какого-либо специального ПО. Например, ИБП компании GE Digital Energy?IMV позволяют осуществить это с помощью браузера Web на удаленном компьютере при наличии подключения к Internet.

В некоторых ситуациях без удаленного управления не обойтись. Так, например, если в горной местности радиопередатчик установлен на соседней вершине и защищен ИБП, состояние которого надо контролировать, то плата удаленного управления (например, Remote UPS Management Device компании APC) с поддержкой отправки сообщения на пейджер избавит обслуживающий персонал от необходимости регулярно взбираться на гору.

Удаленный мониторинг позволяет отслеживать информацию о статусе ИБП (например, нагрузка поддерживается инвертором, батареями или через статический байпас). Современные средства управления поддерживают функцию удаленного отключения. Это актуально в больших зданиях, где при срабатывании противопожарной системы здание обесточивается. Но если в таком здании имеются ИБП, то они продолжают еще некоторое время работать. Для такого случая производители предусмотрели специальный аксессуар для удаленного отключения электропитания, который устанавливается на ИБП. После нажатия общей кнопки сигнализации источник отключается, предварительно завершив работу операционной системы.

На каждое событие в сети предусмотрена стандартная последовательность действий. Однако в сценарий можно встраивать всевозможные изменения, написав свой исполняемый файл и поставив его до команды ShutDown, к примеру сценарий для планового завершения работы системы.

Многие средства управления позволяют осуществлять запланированные действия с помощью таймеров. Данная функция полезна, в частности, для планового отключения и сворачивания ОС с целью экономии электроэнергии (пользователи зачастую забывают выключать компьютеры) или повышения безопасности. Это делается также в тех случаях, когда, по условиям аренды, оборудование в офисе должно быть обесточено в выходные дни или ночное время. Время от времени сами операционные системы требуется перезагружать. Порядок включения оборудования в сети можно определить таким образом, чтобы избежать возможной перегрузки электросети в момент одновременного запуска сразу нескольких устройств.

При централизованной системе защиты практикуется поэтапное отключение нагрузки согласно приоритету. Наиболее важным узлам предоставляется самый большой ресурс (так, основной сервер и компьютер главного бухгалтера работают до последнего момента), а какие-то устройства отключаются сразу для экономии ресурса батарей.

НЕ ЗАБЫВАЯ О КОМФОРТЕ

При наличии соответствующего интерфейса системы бесперебойного питания позволяют контролировать температуру самой горячей точки внутри источника. Кроме этого, практически все изготовители выпускают датчики температуры и влажности внешней среды. Компания APC предлагает плату для мониторинга окружающей среды (Environment Monitoring Card, прежнее название — Measure UPS), встраиваемую в источник бесперебойного питания, а ПО управления транслирует реакцию на срабатывание датчиков, например в случае превышения установленных границ температуры и влажности. Сведения о напряжении на входе и выходе, напряжении на батарее, температуре внутри ИБП, температуре и влажности с внешнего датчика заносятся в журнальный файл, в котором регистрируются все события, происходящие в электросети. Для журнала задаются максимальный объем и частота обновлений, чтобы впоследствии оператор мог провести анализ на основании зарегистрированной информации. Если сеть стабильна, интервал обновлений можно установить достаточно большим (например, 10 мин или даже 1 ч), при нестабильном напряжении задается более короткий интервал (например, 15 с).

Когда батарея ИБП разряжается ниже заданного критического уровня, устройство генерирует сигнал «разряд батареи». Это означает, что при текущей нагрузке оно сможет проработать меньше положенного времени (задаваемого по умолчанию или в явном виде). Многие средства управления включают функцию самотестирования, т. е. при включении и в течение дальнейшего функционирования система периодически проверяет работоспособность всех основных цепей ИБП в автоматическом режиме. Это делается для того, чтобы убедиться, что нагрузка может поддерживаться достаточное время. Если в результате тестирования скорость падения напряжения оказывается выше некоего предельного значения, то подается сигнал о необходимости замены батарей или о невозможности перейти на питание от батареи. Самотестирование проводится нечасто: в компании APC его рекомендуют делать при включении, а затем один раз в две недели, например задав плановое автоматическое самотестирование.

В последние годы разработчики программного обеспечения особое внимание уделяют предоставлению удобного интуитивно понятного графического интерфейса как одного из конкурентных преимуществ своей продукции. Однако инженеры признаются, что впечатляющий графический интерфейс часто играет роль красивой упаковки и вызывает восхищение лишь в первое время после приобретения и наладки оборудования. Главное же заключается в том, чтобы управление обеспечивало для заказчика решение именно тех задач, для которых было приобретено оборудование.

С появлением разнообразных встроенных датчиков, микросхем и прочих аксессуаров, взаимодействующих с программным обеспечением, на управление стали возлагаться все более разнообразные функции, иногда не имеющие к нему непосредственного отношения. Так, в перечне функций практически любого изготовителя ИБП возможность автоматической перезагрузки операционной системы указана как средство против зависания или неэффективной работы ОС.

При наличии платы контроля окружающей среды (например, упомянутой Environment Monitoring Card) к ней можно подключить два датчика внешней температуры и влажности по шнуру длиной 5 м и четыре контактных датчика, срабатывающих на замыкание/размыкание (при задымлении, движении или открытии двери монтажного шкафа). Если источник монтируется в 19-дюймовую стойку, размещенную на территории Internet-провайдера, это позволяет организовать дополнительный контроль против несанкционированного вмешательства: установив такие датчики на дверь монтажного шкафа, оператор будет получать сообщение при каждом ее открытии.

В большинстве ИБП стандартно устанавливаются коммуникационные карты с поддержкой интерфейса «сухие контакты», на определенных разъемах которого различные события электропитания отражаются появлением напряжения. Таким образом, управляющий сигнал можно передавать на различные системы охранной или пожарной сигнализации, например автоматически блокировать ворота в гараже. Увеличение количества подобных карт позволяет интегрировать эти системы в интеллектуальные здания.

Пользователи также проявляют изрядную смекалку. Некий сообразительный владелец коттеджа, коммуникационное оборудование которого было защищено ИБП компании APC, нашел этому устройству дополнительное применение. Желая защитить изоляцию кабелей от прожорливых мышей, он вывел на мышеловку контакты от Environment Monitoring Card, а управляющее программное обеспечение PowerChute посылало сообщение всякий раз при ее срабатывании. При наличии двух свободных контактных датчиков расходы на организацию такого мероприятия минимальны — ведь ИБП все равно уже приобретен для выполнения других задач.

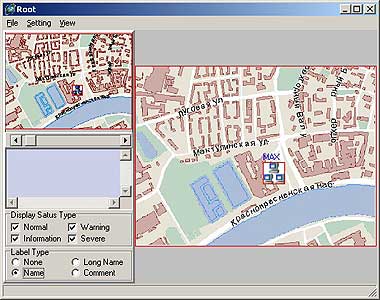

Рисунок 2. Графический интерфейс пакета UPSMON Manager компании Powercom.
ПРИНЦИПЫ УПРАВЛЕНИЯ

В основе управления источниками бесперебойного питания лежит стандартная архитектура управления сетевыми элементами «агент-менеджер». Агент является посредником между управляемым ресурсом сети и менеджером: опрашивая встроенные датчики, он собирает информацию о статусе, производительности и других характеристиках ресурса и заносит ее в абстрактную модель, так называемую базу данных управляющей информации (Management Information Base, MIB), в которой хранятся все сведения, необходимые для управления устройством. С управляемым объектом агент взаимодействует по нестандартному интерфейсу (внутреннему протоколу), а с менеджером — по стандартному простому протоколу управления сетью (Simple Network Management Protocol, SNMP), который описывает набор команд для работы с переменными MIB. Менеджер запрашивает информацию из этой базы либо записывает в нее управляющую информацию. Существующие стандарты определяют древовидную структуру MIB в виде набора значений переменных состояния устройства (типы объектов, их имена и допустимые операции над этими объектами). На менеджера возлагаются основные функции управления, роль агента SNMP более пассивна, хотя в некоторых ситуациях, например в случае отказа управляемого ресурса, агент посылает уведомления менеджеру по своей инициативе. Кроме того, разработчик может определить собственные «нештатные ситуации», о наступлении которых агент сообщает в автоматическом режиме.

Сфера действия протокола SNMP, первоначально разработанного для контроля за мостами и маршрутизаторами, впоследствии расширилась, охватив широкий спектр сетевых устройств, в том числе ИБП. Для решения проблемы совместимости источников бесперебойного питания и их интеграции с имеющимися на рынке сетевыми системами управления в июне 1992 г. по инициативе международной организации по стандартизации Internet Engeneering Task Force (IETF) для ИБП была определена база управляющей информации (Management Information Base, MIB), описывающая соответствующий набор объектов (состояние батареи, входные и выходные параметры и проч.). Рабочую группу возглавил Адам Столински, директор по технологическому маркетингу компании MGE UPS Systems. Стандарт был завершен в мае 1994 г., опубликован как документ RFC 1682 и впоследствии уточнялся.

В терминологии клиент-серверной архитектуры роль сервера выполняют агенты, а функции клиента — программное обеспечение менеджера, например система управления SNMP. Агент SNMP, собирающий информацию об источнике бесперебойного питания, может взаимодействовать с любым клиентским программным обеспечением SNMP. Это позволяет решить проблему совместимости: если программное обеспечение производителя поддерживает протокол SNMP, то оно может управлять источниками других изготовителей этого оборудования. Модуль управления SNMP поставляется вместе со стандартными платформами сетевого управления, такими, как HP OpenView, SunNet Manager, Cabletron Spectrum, IBM/Tivoli TMN10 и др., но ввиду немалой стоимости упомянутых систем производители ИБП, как правило, предлагают собственное программное обеспечение либо ПО сторонних разработчиков. Компания MGE UPS Systems строго придерживается стандарта RFC 1628, и ее программное обеспечение для управления ИБП совместимо с устройствами других изготовителей. Но подобных примеров немного. Чаще всего, реализуя расширенные функции мониторинга и управления своих устройств, компании расширяют и MIB, тем самым выходя за рамки стандарта RFC 1628. За расширенные функции в таком случае приходится платить несовместимостью. Впрочем, вопросы совместимости источников питания не стоят пока столь остро, как проблема интероперабельности сетевых компонентов. На практике редко приходится сопрягать ИБП двух разных изготовителей. Большинство производителей стремятся привязать покупателя к своему оборудованию и, по возможности, сами производят ПО, разрабатывая внутренние протоколы, по которым компьютеры обмениваются данными с источниками бесперебойного питания. По информации, которую ИБП способны о себе сообщить, эти устройства могут сильно различаться. Стандартный MIB не в состоянии учитывать архитектурные особенности разнообразных источников бесперебойного питания, к тому же он поддерживает лишь системы переменного тока, поэтому производители разрабатывают собственные MIB и интерфейс с учетом индивидуальных особенностей своей аппаратуры. Например, MIB компании APC поддерживает данные для всех выпускаемых ИБП, включая системы Symmetra, Silcon и системы постоянного тока.

ПОДКЛЮЧЕНИЕ

Взаимодействие ИБП с защищаемыми объектами происходит несколькими способами: с использованием релейного интерфейса «сухие контакты» (dry contacts), посредством последовательного подключения (через шнур RS 232) и с помощью адаптера SNMP.

Как правило, интерфейс «сухие контакты» применяется тогда, когда рядом с ИБП нет ни компьютера, ни локальной сети. Широкое распространение он получил в телекоммуникационной отрасли. Это контактный способ информирования о состоянии ИБП (или любого другого устройства в общем случае). Спецификация определяет функциональное назначение «ножек» разъема интерфейсного порта. Например, в нормальном режиме нет контакта между «ножками» 1 и 2 (состояние «разомкнуто»). Когда ИБП переключается на батареи, он замыкает «ножки» 1 и 2 (состояние «замкнуто»). Так же реализуется еще несколько сигналов работы ИБП: разряженные батареи, ошибка ИБП, перегрузка. Есть еще и входные сигнальные пары «ножек» (например, 5 и 6). Если высокий потенциал (не менее +5 В) на них поддерживается более 500 мс, то ИБП выключается. Выходы интерфейса «сухие контакты» выдерживают большее, по сравнению с RS-232, напряжение (для оборудования компании Powercom — до 40 В, 25 мA).

В случае непосредственного подключения источника к компьютеру используется последовательный интерфейс (шнур) RS-232, причем каждый изготовитель, как правило, выпускает собственный шнур. Для автономного компьютера практически все производители ИБП младшего класса поставляют специальный пакет программного обеспечения.

В последнее время некоторые компании сообщают о возможности подключения через порт USB, но это скорее дань моде, поскольку в высокоскоростных коммуникациях между ИБП и компьютерами нет особой необходимости — по сравнению с реакцией оператора на события в электросети выигрыш в скорости порта не дает ощутимых преимуществ.

Впрочем, ИБП может быть подключен и непосредственно к локальной сети. Такое подключение обеспечивает адаптер SNMP, при этом ИБП выступает в качестве самостоятельного сетевого узла со своим уникальным IP-адресом. Многие производители позаботились о выпуске сетевых аксессуаров — коммуникационных карт с поддержкой различных протоколов помимо SNMP (HTTP, протоколы для последовательного и параллельного портов), плат удаленного управления и дистанционного выключения, модулей расширения для коммуникационных карт и многого другого. Адаптеры Ethernet выпускаются также для группового мониторинга ИБП. Так, внешнее устройство UM-Link компании MGE UPS Systems несет в себе информационную базу MIB каждого ИБП, полностью обеспечивающую работу протокола SNMP. Список продолжают разнообразные сетевые датчики для контроля температуры и влажности, средства удаленного перезапуска устройств, мини-терминалы для локального или удаленного мониторинга и прочие приборы, широкий ассортимент которых определяет многообразие конфигураций подключения. Поскольку все предупреждения передаются по сети, следует позаботиться об организации защиты электропитания таких сетевых узлов, как коммутаторы, маршрутизаторы и мосты.

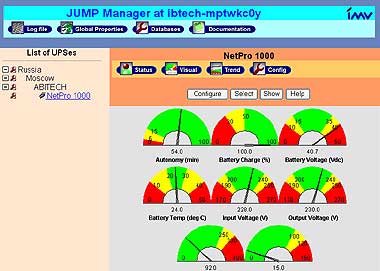

Рисунок 3. Пакет Jump Manager, разработанный в компании GE Digital Energy?IMV, предназначен для централизованного управления и мониторинга большого количества ИБП.
В КОМПЛЕКТЕ С ИБП

APC. Программное обеспечение компании APC предоставляет все возможные функции управления для самого широкого спектра операционных систем. Практически все ПО поставляется бесплатно. Система PowerChute Plus (в названии обыграно слово «парашют», как «спуск» для ОС при возникновении проблемы с питанием) построена по технологии клиент-сервер и состоит из двух компонентов: сервисной и клиентской части. Сервисная часть устанавливается на защищаемый компьютер и отслеживает состояние подключенного к нему ИБП. При наступлении определенных событий (переход на питание от батареи, разряд батареи, авария, необходимость замены батареи и т. д.) система распознает их и позволяет задать реакцию на эти события. Для каждого из них в интерфейсе PowerChute Plus можно определить список действий (известить оператора, оповестить пользователей, отправить сообщение по электронной почте или на пейджер, завершить работу системы). Для сетевого управления предназначен пакет PowerChute Network Manager.

Пакет PowerChute Business Edition отражает тенденцию к укрупнению сетей и консолидации управления в одной точке. Это трехкомпонентная система. В ее состав входит программный агент (устанавливаемый на защищаемый компьютер), сервер (любой компьютер в сети, имеющий связь с защищаемым компьютером по TCP/ IP) и консоль, с помощью которой оператор на одном экране получает информацию о состоянии всех ИБП в сети. Система позволяет формировать не только реакцию на конкретные события, но и стратегию поведения системы в тех или иных обстоятельствах, которая распространяется на все ИБП, интегрированные в нее. В PowerChute Plus и PowerChute Business Edition реализован доступ ко всем источникам через интерфейс Web.

Power Chute Inventory Manager предназначен в основном для хозяйственных нужд. Система позволяет отслеживать информацию о самых разнообразных ИБП, приобретенных организацией в различное время. Она напомнит, какая из батарей отработала свой срок и требует замены, когда истекает гарантия у конкретного устройства и т. д. ПО PowerChute Web Device Manager управляет всеми ИБП, доступными по TCP/IP.

Помимо программного обеспечения в компании APC разработан широкий ассортимент дополнительных средств управления. Для разнообразных плат в моделях ИБП APC предусмотрен универсальный смарт-слот. Помимо платы управления Web/SNMP имеются платы удаленного контроля и контроля окружающей среды, шасси расширения и много других полезных аксессуаров. Так, пятипортовый концентратор позволяет поддерживать связь более 10 мин после отключения ИБП при отсутствии питания.

На прошедшей недавно выставке CeBIT 2002 компания APC объявила о новой стратегии — введении системы, включающей PowerChute Business Edition, PowerChute Web Device Manager и Power Chute Inventory Manager и представляющей собой единый интерфейс на основе HTML для управления всеми компонентами производства APC.

Chloride. Программное обеспечение MopUPS Express компании Chloride входит в комплект поставки оборудования для защиты автономных ПК и небольших серверов, графических станций и периферийных устройств, малых и средних офисных АТС, кассового оборудования и систем сигнализации, автоматизированных систем управления. Пакет MopUPS Professional предназначен для мониторинга и управления источниками с двойным преобразованием, а также для нормального завершения работы операционных систем защищаемых информационных устройств в случае длительного пропадания электропитания или плановых административных отключений в локальных и глобальных сетях. Сообщения о возникновении нештатных ситуаций могут быть переданы через сеть по электронной почте, на пейджеры или по протоколу SNMP. В зависимости от решаемых задач и класса оборудования комплект содержит модуль (Easy Plus Remote Access, EPRA) для независимого централизованного мониторинга удаленных ИБП и программное обеспечение со специальным графическим интерфейсом Easy Plus. Кроме того, в оборудовании Chloride предусмотрен внутренний слот для сетевого адаптера Manage UPSNET, обеспечивающего управление ИБП по SNMP, telnet или через Internet. Некоторые типы устройств снабжаются комплектом связи по протоколам J-bus и PROFIBUS. Особо ответственное оборудование может быть подключено к центру удаленного управления LIFE2000 для непрерывного гарантированного обслуживания высококвалифицированными специалистами.

GE Digital Energy?IMV. Программное обеспечение компании GE Digital Energy?IMV, продвижением продукции которой на российском рынке и в странах СНГ занимается российская компания IBTech, выполнено в архитектуре клиент-сервер и представляет собой унифицированный программный продукт для мониторинга и управления параметрами электросети. Один и тот же базовый продукт работает во всех операционных системах как на автономных компьютерах, так и в сетях любого уровня сложности. Для связи между клиентом и сервером используются сетевые протоколы TCP/IP и SNMP. К каждому ИБП бесплатно прилагается компакт-диск с двумя типами программных продуктов.

Система управления PowerFLAG написана в кодах той операционной системы, для которой она устанавливается, и поддерживает практически все клоны UNIX, Novell, Windows, OS/2, AS/400.

С появлением большого количества ОС и их клонов встала проблема внесения дополнений или исправлений в управляющее программное обеспечение. Мультиплатформенный русифицированный пакет PowerJUMP DataShield, написанный на Java, предоставляет единый пользовательский интерфейс и обеспечивает единый процесс инсталляции. Таким образом, все изменения приходится вносить в одну программу, что позволяет резко сократить число неизбежных при модификации ошибок.

Более широкими функциональными возможностями обладает лицензионный пакет на языке Java — Jump Manager для централизованного управления и мониторинга большого количества ИБП (например, для телекоммуникационных структур). Это программное обеспечение поддерживает широкие функции оповещения клиентов и ответственных за электрообеспечение лиц (в том числе на сотовый телефон, пейджер, через SMS, локальную сеть и Internet), а также способно запоминать все параметры электропитания и историю развития ситуации в электросети. ПО устанавливает строгие правила доступа различных пользователей к системам ИБП и ресурсам.

Для интеграции в существующие системы интеллектуального здания (программы SCADA) в качестве запускаемого универсального приложения программистами GE Digital Energy?IMV создан пакет JUMPin. Он не содержит функции доступа пользователей, за который отвечает общая система BMS.

С выходом возможностей управления ИБП во «внешний мир» появилась опасность вмешательства в работу ИБП со стороны хакеров. В связи с этим специалистами IBTech совместно с ФАПСИ разработано решение по криптозащите канала информации между ИБП GE Digital Energy?IMV и пользовательским терминалом с установленным ПО.

GE Digital Energy?IMV предлагает целый ряд карт SNMP (как внешних, так и внутренних) для наблюдения и управления ИБП в мультисерверных корпоративных сетях: адаптер SNMP/ HTTP позволяет просматривать информацию о состоянии ИБП через Internet с помощью любого браузера HTTP. Мониторинг окружающей среды осуществляется посредством блока внешних входов.

MGE UPS Systems. Отличительной особенностью компании MGE UPS Systems является строгое следование RFC1682, благодаря чему средства управления поддерживают источники других изготовителей.

Программное обеспечение Personal Solution Pac осуществляет мониторинг и управление для автономных ПК, рабочих станций и серверов. Пакет SolutionPac/WAN предназначен для удаленного мониторинга и управления ИБП в сетях. В его основе — протоколы TCP/IP и SNMP. Система Management Pac представляет собой ПО для основных сетевых платформ: HP OpenView, Sun Net Manager, IBM Net View, Novell NetWare. Продукт Monitor Pac предназначен для мониторинга оборудования компании MGE UPS Systems и электрических параметров сети.

SolutionPac обладает всеми необходимыми средствами для эффективного управления работой ИБП: контролем доступа с помощью пароля, дистанционным отключением, инициированием автоматического закрытия файлов, полным проведением диагностики, регистрацией аварийных сигналов и записью в архив, сбором статистики. С помощью развитого графического интерфейса можно получить самую детальную информацию о параметрах самого ИБП, защищаемого оборудования, ресурсах батареи. Среди разнообразных аксессуаров, разработанных в компании MGE UPS Systems, — коммуникационные карты (в том числе с поддержкой протоколов SNMP и USB), слот расширения для коммуникационных карт, средства удаленного мониторинга и перезапуска устройств, адаптер Ethernet для группового мониторинга ИБП.

Powercom. Компания Powercom вместе с оборудованием бесплатно поставляет программное обеспечение UPSMON Plus для управления автономными компьютерами, а также сетевую версию UPSMON Network plus. Продукт обеспечивает наглядный графический интерфейс и работает с операционными системами MS Windows, Novell, Linux. Кроме того, Powercom использует программное обеспечение RUPs или UPSilon 2000 производства компании Mega System Technologies для различных операционных систем UNIX. Это ПО довольно широко распространено среди пользователей UNIX, поскольку поддерживает большое количество ОС и реализует удобное сопряжение с UPSMON Network, а также существующими платформами управления на базе SNMP.

Программные средства управления оборудованием компании Powercom поддерживают практически весь набор функций, упомянутых в данной статье. Управление через браузер Web в системах UPSMON из соображений безопасности пока не реализовано, но UPSMON Network Plus позволяет одновременно наблюдать за работой до 30 ИБП, а с использованием UPSMON Manager их число может быть доведено до 1500.

Сетевой адаптер SNMP, разработанный в самой компании, позволяет выбирать для мониторинга ИБП практически любую сетевую программу SNMP — HP OpenView, Sun Net Manager, IBM NetView, Novell NetWare и, конечно же, UPSMON Network.

Powerware. Компания Powerware (бывшая Exide Electronics) после приобретения британской компанией Invensys Power Systems стала одним из ее подразделений. В середине 2000 г. в состав Invensys влилась известная на рынке ИБП компания Best Power, но летом 2001 г. торговая марка Best Power вообще прекратила свое существование, после чего подразделение стало называться Invensys Powerware Division.

Программные средства управления Powerware представлены пакетами CheckUPS II и NetWatch Client, унаследованными от компании Best Power, а также LanSafe III, OnliNet Centro/Vista, PowerVision. За исключением последнего, все они поставляются бесплатно в комплекте с оборудованием. Кроме того, автоматическая система удаленного тестирования с помощью телефонной линии (подключение через модем) FORS II позволяет получать информацию о состоянии ИБП с удаленных компьютеров, снимать показатели датчиков, регистрировать события в журнальном файле и оповещать об аварийных ситуациях.

Сетевой программный продукт LanSafe III поддерживает корректное завершение до 20 операционных систем. В случае длительного отсутствия питания он гарантирует управляемое последовательное отключение оборудования, работающего на различных платформах. Пакет позволяет сохранить все данные и нормально закончить работу 64 компьютеров, защищаемых единственным ИБП.

OnliNet Centro — программное обеспечение для корректной остановки операционных систем на базе протокола SNMP. Оно эффективно в ситуациях, когда нагрузка и ИБП не связаны последовательным кабелем, поддерживает сегментацию нагрузки, а также ее плановое включение и отключение.

OnliNet Vista выполняет основные функции мониторинга и удаленного управления большого числа подключенных к сети ИБП. Графический интерфейс представляет информацию о наблюдаемом устройстве максимально подробно: с помощью графиков, схем, круговых диаграмм с применением индикаторов цвета.

PowerVision осуществляет расширенный мониторинг параметров и анализирует изменение состояния ИБП, защищающих ответственную нагрузку. Вся полученная информация сохраняется в базе данных этого пакета. Оператору предоставляется наглядный графический интерфейс с помощью индикатора цвета на диаграммах, отражающих в процентном отношении запас мощности батарей.

Система CheckUPS II — полнофункциональная система для мониторинга состояния и управления ИБП, подключенных к компьютерам по последовательному кабелю с развитым графическим интерфейсом, а NetWatch Client работает вместе с адаптером BestLink SNMP/Web.

Новые коммуникационные адаптеры ConnectUPS SNMP/Web помимо прочих возможностей поддерживают работу с NetWatch. Они предоставляют оператору расширенные функции мониторинга и управления электропитанием на любом участке вычислительной сети как с помощью протокола SNMP, так и через браузер Web. С их помощью можно не только корректно завершить работу всех ОС находящихся в сети компьютеров, но и идентифицировать ИБП, в которых возникли неполадки, дистанционно их отключать, планировать события, вести журналы и делать многое другое.

Помимо последовательного интерфейса и адаптеров ConnectUPS SNMP/Web управление осуществляется с помощью реле «сухие контакты» или через порт USB.

Tripp Lite. Кроме поддержки всех функций, перечисленных в данной статье, впервые в отрасли программное обеспечение PowerAlert (версия 11.0) компании Tripp Lite обеспечивает управление системами бесперебойного питания по безопасному протоколу беспроводного доступа WAP посредством упрощенного интерфейса в текстовом формате. При этом нет необходимости приобретать плату SNMP с поддержкой протоколов доступа в глобальную сеть — все функции управления берет на себя программное обеспечение, которым бесплатно комплектуется оборудование Tripp Lite. Оператор может проверить состояние ИБП, провести перезагрузку или изменить настройки критических параметров системы — и все это с любого устройства, имеющего доступ (в том числе беспроводной) к Internet. Таким устройством может служить карманный компьютер и мобильный телефон.

Другой особенностью этого продукта является способность управлять ИБП (в том числе интеллектуальными) любых производителей и поддерживать любые операционные системы (включая Linux), контролируя одновременно множество устройств распределенной среды.

С помощью PowerAlert возможно удаленное управление любой рабочей станцией в сети TCP/IP на любом расстоянии, что позволяет существенно сэкономить, например, на централизованном отключении нескольких рабочих станций (без необходимости приобретать для каждой из них собственную систему бесперебойного питания).

Компания Tripp Lite выпускает также набор карт SNMP, плату контроля окружающей среды (температуры и влажности) и устройства удаленного управления посредством внешнего или внутреннего модема. Карта SNMPWEBCARD позволит организовать удаленный мониторинг и управление ИБП с помощью платформы SNMP или через браузер Web.

ПЕРСПЕКТИВЫ

За последние два года средства управления ИБП стали значительно более развитыми и комфортными. Многие пакеты поддерживают расширенный набор функций, предоставляя администратору удобный инструмент для удаленного мониторинга и возможность работы через браузер Web. Усовершенствовались графические средства отображения информации. Появилась возможность управления через порт USB. Расширился ассортимент аксессуаров, благодаря которым функции управления стали гораздо разнообразнее. Не исключено, что в перспективе появятся новые средства управления по радиоканалам (например, с помощью Bluetooth). В этой области можно ожидать более тесной интеграции с управляющими системами и дальнейшее усовершенствование возможностей кросс-платформенного взаимодействия ПО мониторинга и управления, например, между системами ОС Windows и UNIX.

За помощь в подготовке статьи автор выражает признательность Максиму Сурду, главе представительства компании Powercom в России, и Игорю Обухову, менеджеру московского представительства компании APC.

Наталья Жилкина — научный редактор «Журнала сетевых решений/LAN». С ней можно связаться по адресу: nzil@lanmag.ru.
