Традиционно управление кабельными системами представляло собой далеко не самую динамично развивающуюся сетевую технологию, но в последнее время оно наконец-то стало пользоваться вполне заслуженным уважением.

Словосочетание «управление кабельной системой» вряд ли способно вызвать у кого-нибудь выброс адреналина в крови, но последние изменения в сетевых технологиях привлекли повышенное внимание к этой важнейшей функции. Увеличение скоростей передачи данных, ужесточение требований к диапазону частот, усложнение современных сетей и появление новых протоколов — вот всего лишь несколько тенденций, вследствие которых управление кабельной системой становится еще более важной задачей, чем прежде.

В этой статье мы рассмотрим некоторые из перечисленных тенденций и то, как они влияют на практику инсталляции и управления кабельной системой. Мы также познакомимся с некоторыми мерами, которые вы можете принять для поддержания работоспособности кабельной сети и зависящих от нее устройств и процессов.

РЕВОЛЮЦИЯ В СЕТИ

Потребность во все более быстрых и сложных сетях поставила на повестку дня ряд вопросов в отношении инфраструктуры. Продолжать делать ставку на медь или переходить на оптику? В случае выбора в пользу меди надо ли приобретать продукты более высокой категории? Если требуется установить дополнительную проводку или модернизировать существующую инфраструктуру, а структурированная кабельная система (СКС) отсутствует, то стоит ли вкладывать в нее средства? Какое дополнительное аппаратное и программное обеспечение потребуется для проведения модернизации? Достаточны ли принятые процедуры инсталляции и тестирования? Как обеспечить совместимость с имеющимися стандартами и оставить возможность модернизации на случай их изменения в будущем?

Появление высокоскоростных технологий, таких, как Fast Ethernet, Gigabit Ethernet и ATM, заставило отрасль по-новому взглянуть на проводку. Реальные характеристики этих сетей существенно зависят от таких факторов, как целостность кабельной инфраструктуры, протяженность кабельных линий, качество соединительного оборудования, количество соединителей на один сегмент и число используемых при передаче пар. «Стандарт на телекоммуникационную проводку для коммерческих зданий» TIA/EIA 568A регулирует многочисленные вопросы в области кабельной инфраструктуры. Принятый несколько лет назад, он нуждается в обновлении. Многие из предлагаемых редакций просто необходимы для удовлетворения все более жестких требований к качеству проводки со стороны современных сетей, например для реализации таких высокоскоростных технологий, как Gigabit Ethernet по медному кабелю.

СТАРАЯ ДОБРАЯ МЕДЬ

В прошлом специалисты вели горячие споры по поводу способности медной проводки поддерживать высокоскоростные технологии. Тогда немаловажную роль в укреплении веры в возможности меди сыграло решение Форума ATM одобрить использование технологии ATM на 155 Мбит/с по медному кабелю.

Однако, если высокоскоростные технологии планируется реализовать на базе медного кабеля, то вы должны учитывать следующие моменты. Во-первых, частота возрастает, а с ней и чувствительность к таким явлениям, как погонное затухание и NEXT. Погонное затухание — это потеря сигналом мощности при его прохождении по кабелю. NEXT — это переход сигнала с одной пары кабеля на соседнюю вблизи передатчика. Одна из причин появления NEXT состоит в том, что кабель был инсталлирован с недостаточным радиусом изгиба. Это может привести к расплющиванию или раскручиванию пар. В свою очередь, раскручивание пар может вызвать несогласованность импеданса. Стандарт TIA/EIA 568A содержит конкретные рекомендации в отношении степени скрутки в точках концевой заделки кабеля (см. врезку «Внутренние работы»).

Первые 1,5 м кабеля наиболее подвержены NEXT. Этот факт следует иметь в виду на этапах планирования, инсталляции и управления кабельной системой. Кроме того, в соответствии с TIA/EIA 568A, предельные значения для погонного и переходного затуханий для проводки Категории 5 при 100 МГц составляют 24 дБ и 27,1 дБ, соответственно. Для того чтобы проводка отвечала этим требованиям, она должна пройти соответствующее тестирование.

БАРЬЕРЫ ДЛЯ СКОРОСТИ

При планировании высокоскоростной сетевой инфраструктуры вы должны также учитывать различия в режимах передачи. Например, Fast Ethernet задействует только две из четырех витых пар кабеля Категории 5, в то время как Gigabit Ethernet — все четыре. Таким образом, если вы собираетесь использовать Gigabit Ethernet, то требованиям Категории 5 должны удовлетворять все четыре пары. Помимо прочего, это предполагает применение очень точного тестового оборудования, о чем мы поговорим несколько позже.

Другой момент — высокоскоростные технологии, такие, как Gigabit Ethernet по медному кабелю, более подвержены некоторым видам помех при передаче. Один из примеров — обратные потери, также называемые отражением или эхом. Измеряемые обычно в децибелах, обратные потери характеризуют долю сигнала, отраженного назад к передатчику. Как правило, они являются следствием несогласованности импеданса. В свою очередь, несогласованность импеданса возникает из-за применения некачественных соединителей или шнуров переключения.

Кроме того, Gigabit Ethernet чувствителен к переходным помехам на дальнем конце (Far-End Crosstalk, FEXT). Данное явление состоит в переходе сигнала на данную пару с прилегающих пар на дальнем конце по отношению к передатчику. Оно часто возникает из-за проблем в соединителях, например в соединительных блоках или розетках в рабочей области (Work Area Outlet, WAO).

Недавно принятый стандарт 802.3ab на Gigabit Ethernet по кабелю с витыми парами (1000BaseT) содержит рекомендации относительно улучшения характеристик проводки, в том числе переход на высокоскоростные шнуры переключений, сокращение числа соединителей вдоль трассы и модернизация имеющихся соединителей. Кроме того, он предусматривает три дополнительных тестируемых параметра: обратные потери, перекос задержки и приведенное переходное затухание на дальнем конце (Equal-Level Far-End Crosstalk, ELFEXT). При перекосе задержки сигналы по разным парам прибывают в конечную точку в различное время, что приводит к ошибкам при передаче данных. Тестирование ELFEXT было введено для компенсации различий при измерениях FEXT для кабелей разной длины.

Наконец, вы должны помнить, что в случае высокоскоростных технологий кабельная инфраструктура должна иметь согласованные характеристики в масштабах всей системы — включая сам кабель, а также панели переключений, кроссы, соединители и интерфейсы соединителей и, наконец, информационные розетки. Например, использование кабелей из нестандартных материалов может привести к превышению предельных значений для перекоса задержки.

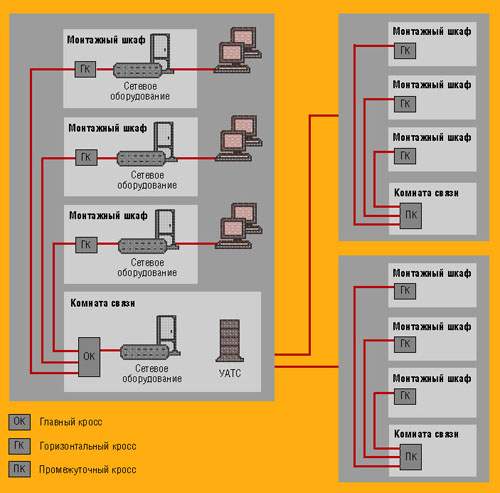

Рисунок 1. Эта диаграмма показывает взаимосвязь между различными типами кроссов.

Главный кросс обеспечивает соединение между аппаратными и горизонтальными,

возможно, через промежуточный кросс. Горизонтальный кросс связывает горизонтальную

проводку с другими типами проводки, в частности с магистралью и оборудованием.

Промежуточный кросс представляет собой точку терминирования и администрирования

магистральной проводки между главным и горизонтальными кроссами.

Кроссы бывают нескольких типов. Главный кросс обеспечивает соединение между аппаратной и горизонтальными кроссами, возможно, через промежуточный кросс. Горизонтальный кросс связывает горизонтальную проводку с другими типами проводки, в частности с магистралью и оборудованием. Промежуточный кросс представляет собой точку терминирования и администрирования магистральной проводки между главным и горизонтальными кроссами. На Рисунке 1 показано, как все эти разновидности кроссов, вместе с другими компонентами, вписываются в общую инфраструктуру сети.

НОВАЯ ВОЛНА В СФЕРЕ ПРОВОДКИ

Предполагаемые усовершенствования в проводке Категории 5 должны оказать значительное влияние на практику управления кабельными системами. Усовершенствованная Категория 5, или Категория 5e, представляет собой дополнение к TIA/EIA 568A. Стандарт на существующую Категорию 5 определяет характеристики четырехпарной проводки до 100 МГц. Помимо имеющихся Категория 5e вводит новые параметры, такие, как суммарное переходное затухание NEXT, а также ELFEXT и обратные потери.

Суммарное переходное затухание — это общие перекрестные помехи от нескольких сигналов по различным парам. Power Sum NEXT характеризует перекрестные помехи вблизи источника передачи. Рекомендации для Категории 5e нацелены на приложения, в которых все четыре пары кабеля задействуются для полнодуплексной передачи.

TIA и ISO работают над стандартом на Категорию 6, определяющим характеристики проводки минимум до 200 МГц. Как ожидается, стандарт будет включать восьмиконтактный соединитель (разъем и вилку).

Стандарт на Категорию 7 будет содержать спецификацию до 600 МГц и интерфейс для нового соединителя. Проводка Категории 7 может оказаться несовместимой с имеющимся оборудованием с восьмиконтактными модульными соединителями.

Несмотря на то что некоторые производители уже сейчас предлагают проводку, которая, как они заявляют, соответствует требованиям некоторых из предложенных стандартов, продуктам Категорий 6 и 7 потребуется некоторое время, чтобы приобрести популярность. Однако последствия их появления для управления кабельной системой не следует игнорировать. Весьма вероятно, что проводка повышенной категории будет подвержена во многом тем же проблемам, что и Gigabit Ethernet по медному кабелю, не говоря уже о вопросах межсоединения оборудования. Если ваша организация собирается переходить на усовершенствованную проводку, то сейчас самое время браться за чертежную доску.

Подробнее о проводке Категорий 5е, 6 и 7 можно прочитать в статье «Что за Категорией 5?» из предыдущего номера.

НЕДОСТАТКИ ОПТИКИ

Оптическая проводка ставит свои вопросы в области управления. В соответствии со спецификацией TIA/EIA 568A на оптическую магистральную проводку, максимальное расстояние между главным и горизонтальным кроссами для многомодового кабеля не должно превышать 2000 м. Для одномодового кабеля предел составляет 3000 м.

Одним из последних достижений в области стандартов является IEEE 802.3z, где определены требования к Gigabit Ethernet по многомодовому и одномодовому кабелю. Стандарт 1000BaseSX включает спецификацию для использования многомодового кабеля на небольших расстояниях. 1000BaseLX определяет параметры для использования многомодового или одномодового кабеля на больших расстояниях. Дополнительные рекомендации в отношении оптики, содержащиеся в TIA/EIA 568A, мы обсудим ниже в этой статье.

Одну из проблем при передаче по многомодовому оптическому кабелю составляет явление дифференциальной задержки (Differential Mode Delay, DMD). В случае DMD волна одной длины разбивается на несколько лучей, обычно вследствие неоднородности структуры сердцевины волокна. Эти лучи распространяются вдоль двух или более путей. Пути могут иметь разную протяженность и, как следствие, приводить к разным задержкам при передаче. Вариация же задержки может отрицательно повлиять или сделать вообще невозможной передачу данных. В некоторых случаях проблему дифференциальной задержки можно решить за счет использования специальных шнуров переключения для преобразования лазерного сигнала.

Это все сказывается на цене, вечном проклятьи кабельной проводки. Сама по себе кабельная проводка не дороже медной, а вот устройства для оптики, такие, как коммутаторы, концентраторы и сетевые платы, а также соединители, интерфейсы и шнуры переключений, действительно дороги. Поэтому при планировании стратегии и бюджета на управление кабельным хозяйством вы должны иметь в виду, что устройства в вашей сети могут быть не предназначены для работы по оптическому кабелю, поэтому вам могут потребоваться преобразователи для перехода с одной среды на другую.

Кроме того, затраты на инсталляцию кабеля несколько выше. По этой причине и для сокращения времени инсталляции использование заготовок, например заранее терминированного волокна, может оказаться наиболее рациональным решением.

ПРОХОЖДЕНИЕ ЭКЗАМЕНА

Применение высокоскоростной технологии с расширенным диапазоном рабочих частот невозможно без надлежащего тестирования. Ввиду возрастания важности целостности связей между инфраструктурными элементами, такими, как розетки, соединители, кабели, шнуры переключений, панели переключений и кроссы, полномасштабное сквозное тестирование в соответствии с требованиями вашей сети является обязательной процедурой. Это означает, в частности, обеспечение удобного и простого доступа к тестовым точкам в монтажном шкафу; применение сложного, надлежащим образом калиброванного тестового оборудования, предоставляющего подробные отчеты (которые могут быть использованы впоследствии для диагностирования); тестирование сети после того, как все компоненты будут установлены.

TIA/EIA 568А содержит спецификации на рабочие характеристики как для медной, так и для оптической проводки. Дополнительные рекомендации по тестированию на месте проводки из неэкранированных витых пар даны в Бюллетене телекоммуникационных систем за номером 67 (Telecommunications Systems Bulletin-67, TSB-67). Бюллетень содержит требования относительно тестирования длины, измерения затухания и NEXT, проверки правильности подключения контактов на каждом конце линии.

Дополнение к TIA/EIA 568A предусматривает требования к тестированию задержки распространения и перекоса задержки. Для проводки Категории 5е соответствие старым и новым параметрам, таким, как ELFEXT, обратные потери и NEXT, требуется измерить с высокой точностью.

И TIA/EIA 568A, и ISO 11801 («Общая проводка в помещении заказчика») содержат спецификации на такие параметры, как потеря сигнала в оптической проводке. Измерение потерь из конца в конец производится обычно с помощью тестеров оптических потерь, состоящих из источника света и измерителя мощности. Оптические рефлектометры (Optical Time Domain Reflectometer, OTDR) имеют более широкие возможности, нежели обычные приборы для измерения оптических потерь. Они позволяют точно измерить длину кабеля и обнаружить разрывы в волокне и некачественные соединения.

При использовании таких приборов для определения затухания и других характеристик оптического кабеля, как измеритель оптической мощности, измеритель и источник света должны быть настроены на одну и ту же длину волны, а все соединители, перемычки и адаптеры должны быть предварительно подвергнуты чистке. Если тест обнаруживает потерю сигнала, то причина некачественного соединения может лежать в соединительном блоке или розетке в рабочей области. При таком результате теста вам потребуется проверить контакты вдоль всего соединения. Наконец, особое внимание следует уделить сегментам со сращенными волокнами, так как они могут отрицательно повлиять на характеристики сигнала.

ИННОВАЦИИ В ОБЛАСТИ ИНФРАСТРУКТУРЫ

Многие продукты и методы конструктивного решения инфраструктуры появились вследствие стремления выполнить все более жесткие требования к высококачественной проводке.

Один из подходов — это инсталляция структурированной кабельной системы. Эта методология появилась достаточно давно и приобретает все большее значение. Стандарт TIA/EIA 568A определяет состав СКС на базе топологии типа «звезда». Среди других стандартов, содержащих полезные рекомендации, относящиеся к структурированным кабельным системам, «Стандарт на телекоммуникационные каналы для коммерческих зданий» TIA/EIA 569, «Стандарт на администрирование телекоммуникационной инфраструктуры коммерческих зданий» TIA/EIA 606 и «Требования к заземлению телекоммуникационной проводки коммерческих зданий» TIA/EIA 607. В соответствии с TIA/EIA 568A каждая розетка в рабочей области должна быть подключена к кроссу в монтажном шкафу, а сам монтажный шкаф должен быть соединен с главной аппаратной здания. На территории каждое здание должно быть связано с центральной административной точкой. Стандарт предусматривает также ограничение в 90 м на протяженность горизонтальной проводки от монтажного шкафа до розетки. (Это ограничение справедливо для любой среды передачи.) Дополнительные 10 м предусмотрены для шнуров переключений в монтажном шкафу и рабочей области. Кроме того, стандарт допускает максимум четыре межсоединения между розеткой и монтажным шкафом.

Для магистральной проводки требования к расстоянию несколько отличаются. Как упоминалось ранее, для многомодового оптического кабеля TIA/EIA 568A предусматривает ограничение в 2000 м, а для одномодового — в 3000 м. Отход от этих требований может привести к серьезным проблемам в функционировании сети.

Хотя она и предполагает значительные начальные инвестиции, СКС обещает не менее значительные долгосрочные преимущества. Многие производители дают гарантию на систему на несколько лет, и, таким образом, заказчик получает определенную гарантию защиты своих вложений. Кроме того, благодаря жестким стандартам СКС устраняет значительную долю неопределенности из процесса проектирования кабельной системы.

Одним из примеров СКС может служить SYSTIMAX Structured Cabling System компании Lucent Technologies. SYSTIMAX опирается на так называемую схему зонной проводки, когда монтажный шкаф связан постоянной секцией горизонтальной проводки со второй секцией проводки, разводимой между несколькими рабочими областями, или зонами. Имеющая разновидности для меди и оптики, SYSTIMAX может включать при надлежащей конфигурации и другие продукты Lucent, например медную проводку GigaSpeed и оптические соединители OptiSpeed LC.

ПОБЕЖДАЙ И ВЛАСТВУЙ

Последние достижения в процедуре инсталляции кабеля также вносят свою лепту в дело создания высокоскоростных сетей. Например, в случае оптической кабельной системы FutureFlex Air Blown компании Sumitomo Electric Lighwave (http://www.sel-rtp.com) инсталляция многоволоконных кабелей или пучков волокон в предварительно проложенные пустые цилиндрические кабели осуществляется с помощью сжатого воздуха или сухого азота. Цилиндрические кабели заменяют используемые в традиционных инсталляциях кабелепроводы и позволяют добавлять волокна по мере необходимости. По информации компании, система FutureFlex позволяет прокладывать без сращивания отрезки волокна длиной до 2000 м.

Другая недавняя тенденция состоит в переходе на соединители для оптической проводки меньшего размера как альтернативу громоздким традиционным соединителям SC. Применение соединителей меньшего размера имеет важнейшее значение для реализации «оптики до рабочих мест». Однако рабочая группа так и не пришла к единому мнению по поводу дизайна таких соединителей при обновлении TIA/EIA 568A. Одним из претендентов является двухчастный штепсельный соединитель Volition VF-45 от 3М (http://www.3m.com). Структурно он проще, чем соединители SC. VF-45 был принят Ассоциацией Fibre Channel в качестве основного соединителя для последующих разновидностей Fibre Channel.

Появившийся в результате совместных усилий Siecor, AMP, Hewlett-Packard и USCONEC, MT-RJ представляет собой модульный штепсельный интерфейс. Он имеет защелку, как у соединителя RJ-45, и обратно совместим с имеющимися медными розетками и панелями переключений.

Другая привлекающая к себе внимание концепция касается инфраструктуры и помещений для повышения доступности проводки. Networked Floor от Connect Center (http://www.connectcenters.com) представляет собой низкопрофильную систему, в которой информационный и телефонный кабели проходят по решетке внутри специально сконструированной инфраструктуры «этажной коробки». Кабели подсоединяются к отдельно стоящим телекоммуникационным шкафам с панелями переключений внутри, через которые и активизируются порты. Помимо обеспечения защиты проводки система упрощает перемещения, добавления и изменения.

С усложнением проводки возрастает важность таких устройств, как кроссовые коммутаторы. Эти системы располагаются обычно в монтажном шкафу. Соединения с пользовательским оборудованием находятся с одной стороны матрицы коммутатора, а соединения с сетевым оборудованием, таким, как концентраторы и коммутаторы, — с другой. Межсоединительная коммутирующая система связывает порты с одной стороны матрицы с портами на противоположной стороне.

Система DynaTrax компании Nordx/CDT (http://www.nordx.com) является частью ее решения для интеллектуальных зданий IBDN Intelligent Building Solution и позволяет производить изменения на физическом уровне с удаленного ПК. Сделанные изменения автоматически вносятся в базу данных. Тестовая плата DynaTrax выполняет диагностирование цепей в сетевой инфраструктуре, включая определение уровня шума, импеданса и емкости. При обнаружении проблем она может отправить предупреждение на осуществляющий мониторинг ПК или на консоль управления сетью.

ОБЩЕЕ РУКОВОДСТВО

При всей полезности специализированного программного обеспечения для управления все усложняющейся кабельной инфраструктурой сети эти пакеты должны все же предлагать нечто большее, чем пресловутое ведение записей. По крайней мере они должны содержать обширную базу данных о таких элементах, как кабели и пары в кабелях, состав цепей, оконечное оборудование, розетки и многое другое. Кроме того, система должна иметь эффективный механизм поиска для быстрого нахождения искомой информации и установления любых необходимых связей между элементами в базе данных. Поддержка создания диаграмм средствами САПР также была бы полезна. Для большинства крупных сетей многопользовательский пакет является наилучшим выбором. В таких сетях немаловажное значение может иметь возможность работы программного обеспечения по каналам глобальной сети. Немалым плюсом была бы и поддержка импорта/экспорта данных. Хорошо продуманная программа управления кабельной системой должна не только реализовывать очевидную функцию учета кабельного хозяйства, но и помогать в планировании перемещений, добавлений и изменений, а также служить в качестве инструментария для анализа причин отказов. Одно предостережение: несмотря на то что программное обеспечение может быть чрезвычайно полезным, оно может стоить дорого. Прежде чем покупать какой-либо конкретный продукт, мы советуем вам тщательно проанализировать документацию по сети, средства соединения и требования к управляемости.

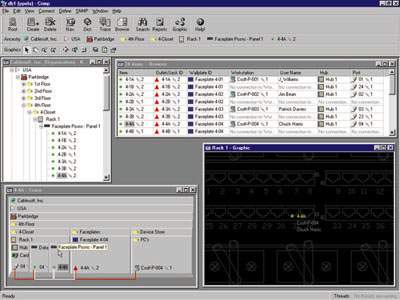

Рисунок 2. Crimp Enterprise Server 5.0 позволяет нескольким

пользователям одновременно вносить изменения в центральную базу

данных по локальной сети, глобальной сети или через Internet. Компонент

Navigator предоставляет иерархический вид инфраструктуры, а компонент

Trace отображает цепь для любого выбранного пользователем элемента из

базы данных. Dictonary выводит на экран относящиеся к этому элементу

данные.

Примером программного пакета для управления кабельной системой может служить Crimp Enterprise Server 5.0 от Cablesoft (http://www.crimp.com). Crimp — это многопользовательский пакет корпоративного уровня с поддержкой иерархических видов сетевой инфраструктуры (см. Рисунок 2). Программное обеспечение предлагается на выбор как с поддержкой графики и библиотечных модулей, так и без оной. Обращаться к центральной базе и обновлять ее могут одновременно несколько пользователей.

Подробную информацию по поводу ведения записей можно найти в TIA/EIA 606. Стандарт дает рекомендации относительно организации и поддержания информации о кабельной инфраструктуре, в том числе о метках, записях, отчетах и схемах, относящихся к таким элементам и системам, как кабелепроводы, терминирование и заземление.

КАК ЗЕНИЦУ ОКА

Если в прошлом к управлению кабельным хозяйством и было возможно относиться как к второстепенной задаче, то современные, более быстрые и требовательные сети не прощают такого пренебрежения. Если ваша кабельная инфраструктура не изучена вдоль и поперек, то ее остававшиеся ранее незамеченными слабые места могут привести к полной остановке сети. Добиться оптимального состояния физического уровня — и поддерживать его — помогут вам многочисленные инструменты и методы инсталляции и управления.

Элизабет Кларк — исполнительный редактор Network Magazine. С ней можно связаться по адресу: eclark@mfi.com.

Ресурсы Internet

Книга Уолтера А. Чикоина и Элизабет Р. Хист «Руководство по управлению средствами соединения» (Walter A. Chiquoine and Elizabeth R. Hist, The Connectivity Management Handbook) является исчерпывающим источником информации по проектированию и реализации систем управления кабельным хозяйством. Получить копию книги можно, обратившись на сервер http://www.cablemgmt.com.

Копии документов TIA/EIA, в том числе TIA/EIA 568A, TIA/EIA 569, TIA/EIA 606 и TIA/EIA 607, можно заказать на сервере Global Engineering Document по адресу: http://www.global.ihs.com.

Информацию о соединителях и интерфейсах Fibre Channel можно узнать на сервере Ассоциации Fibre Channel по адресу: http://www.fibrechannel.com.

Ссылки на различные журналы, книги, демонстрационные видеопрограммы и отраслевые новости по кабельной тематике можно найти на http://www.broadband-guide.com.


Внутренние работы

Если управление кабельной системой можно назвать пасынком сетевых технологий, то инсталляция тогда будет его полузабытым младшим братом. Отсутствие должного внимания к процессу инсталляции способно привести в итоге к неустойчивому функционированию сети. К счастью, следование советам в отношении инсталляции позволит вам избежать в будущем постоянных проблем с высокоскоростными конфигурациями. Как минимум, вы должны следовать рекомендациям TIA/EIA 568A, касающимся скрутки пар, радиуса изгиба и терминирования кабелей.

Для стандартной четырехпарной проводки Категории 5 радиус изгиба должен быть не менее 2,5 см. Если радиус окажется слишком мал, то пары в кабеле могут оказаться сплюснуты или раскручены. И то и другое может отрицательным образом сказаться на погонном и переходном затухании. (В случае оптических кабелей малый радиус изгиба может вообще привести к разрыву волокон.) Чересчур сильное натяжение кабеля также может привести к раскручиванию пар. Кроме того, TIA/EIA 568 определяет, что пары в кабелях Категории 5 могут быть раскручены на расстоянии не более 1,25 см от точки концевой заделки. Превышение этого ограничения может привести к увеличению перекрестных помех и повышению чувствительности к радиочастотным и электромагнитным помехам. Кроме того, оболочка в точке концевой заделки должна быть удалена с кабеля по минимуму.

При использовании стяжек для объединения кабелей в пучки их не следует стягивать слишком туго. Чрезмерная затяжка может иметь те же последствия, что и малый радиус изгиба, в особенности для внешних кабелей в пучке. При подсоединении к панели переключений в кабелях не должно возникать напряжения. Важность поддерживающей опоры возрастает с увеличением числа подсоединенных к панели переключений кабелей.

Наконец, помните, что, даже если инсталляция отвечает всем основным требованиям стандарта, она может не обеспечивать оптимальных характеристик. Вам может потребоваться предпринять дополнительные усилия для извлечения максимума возможного из своей кабельной инфраструктуры, в особенности в случае высокоскоростных сетей.
