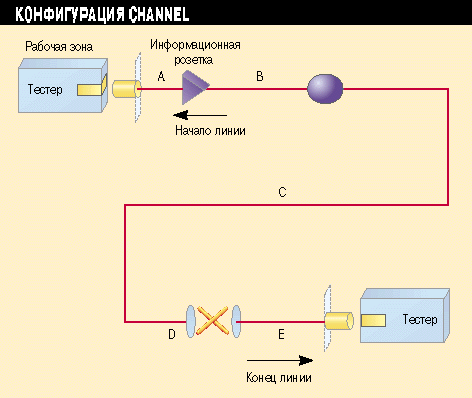

Рисунок 2. (Возврат)
Channel - это маршрут передачи от устройства в рабочей зоне до сетевого оборудования в монтажном шкафу. Его максимальная протяженность составляет 100 м. Этот маршрут включает в себя отрезок кабеля UTP длиной 90 м и 10 м пользовательских коммутационных шнуров, кроссовых кабелей и шнуров для подключения оборудования. На данном Рисунке A обозначает пользовательский коммутационный шнур (от устройства пользователя в рабочей зоне до стенной розетки), B - переходные кабели, а C - горизонтальный кабель. Протяженность кабелей UTP B и C равна 90 м. D - это кроссовый кабель, а E - кабель для подключения сетевого оборудования в монтажном шкафу. Сумма длин A, D и E равна 10 м.
