Эта статья дает обзор кабельных систем, в том числе историю стандартов, технические аспекты, проектные топологии, особенности эксплуатации и функционирования, а также тенденции развития.


ЭВОЛЮЦИЯ СТАНДАРТОВ
ПОДХОД С ОБЕСПЕЧЕНИЕМ ТРЕБУЕМЫХ ХАРАКТЕРИСТИК ЛИНИИ
ЭКСПЛУАТАЦИЯ И ФУНКЦИОНИРОВАНИЕ - СРЕДСТВА КОНТРОЛЯ КАБЕЛЯ
ИНСТРУМЕНТЫ УПРАВЛЕНИЯ ПРОВОДКОЙ
БУМАГА И КАРАНДАШ
АВТОНОМНЫЕ ПРОГРАММНЫЕ СИСТЕМЫ
МАТРИЧНЫЕ КОММУТАТОРЫ
ИНТЕРАКТИВНОЕ УПРАВЛЕНИЕ ПРОВОДКОЙ НА БАЗЕ SNMP
ТЕНДЕНЦИИ НА РЫНКЕ КАБЕЛЕЙ

СОБЛЮДАЙТЕ ТРЕБОВАНИЯ КАТЕГОРИИ 5!
Критерии выбора высококачественных структурированных кабельных систем


Правильно спроектированные высококачественные кабельные системы имеют решающее значение для функционирования локальных сетей и телефонных систем. В России ситуация уникальна тем, что реализация передовых информационных технологий не сдерживается грузом унаследованных технологий и прежних инвестиций.

Для правильного выбора технологии хороший проектировщик должен быть знаком с тенденциями развития кабельных систем, образующих инфраструктуру информационной магистрали. Вложение средств в передовое коммуникационное оборудование и компьютеры без предварительного создания надлежащей кабельной инфраструктуры равносильно езде на формульном болиде по бездорожью.

ЭВОЛЮЦИЯ СТАНДАРТОВ

Первые кабельные решения появились на рынке в 80-е годы. Они были представлены крупнейшими производителями компьютерного и телефонного оборудования и опирались на закрытые технологии.

IBM связывала свои мэйнфреймы с помощью 93-омного коаксиального кабеля RG-62 по топологии "звезда". Другое решение с использованием биаксиального кабеля предназначалось для мини-компьютеров System 3X со шлейфовым подключением. Позднее IBM предложила IBM Cabling System на базе двухпарного кабеля по топологии "звезда".

Такие действия IBM могли вызвать восторг у производителей кабеля, но не у заказчиков, так как последние каждый раз при появлении новой компьютерной системы были вынуждены вкладывать в замену инфраструктуры огромные средства.

Между тем другие игроки предлагали свои решения типа толстого коаксиального желтого кабеля для Ethernet 10Base5, затем тонкого коаксиального кабеля RG-58 для 10Base2 и, наконец, кабеля из витой пары для 10BaseT. Тем временем AT&T представила свое решение SYSTIMAX на базе 4-парного неэкранированного кабеля.

Американский рынок первым отреагировал на тот негативный факт, что при каждом изменении инфраструктуры вкладываются и теряются огромные средства. В результате в 1987 году комитет TR41.8 американской Ассоциации электронной промышленности (Electronic Industry Association, EIA) начал разработку стандарта для кабелей внутри зданий, работа над которым завершилась публикацией в 1991 году спецификации ANSI/EIA/TIA-568. Тем временем усилия в области стандартизации кабелей и соединителей привели к появлению промежуточной спецификации EIA/TIA TSB-36 и TSB-40A для кабелей и соединительного оборудования соответственно. Эти спецификации классифицировали кабели и соединительное обрудование в соответствии с тремя основными Категориями - 3, 4 и 5. Характеристики пропускания Категории 3 специфицированы в диапазоне до 16 МГц. Дополнительная промежуточная спецификация EIA/TIA TSB-53 была разработана для кабеля IBM Типа 1. В настоящее время все эти TSB включены в пересмотренный стандарт ANSI/EIA/TIA-568a.

На международном уровне программа разработки стандарта в 1990 году получила одобрение комитета ISO/IEC JTC1 SC25/WG3. Документы ANSI/EIA/TIA-568, TSB-36 и TSB-40A были приняты за основу в проекте международного стандарта ISO 11801. Данный стандарт определяет кабельную инфраструктуру со сроком эксплуатации свыше десяти лет. ISO 11801 предлагает два различных подхода к реализации кабельного стандарта. Один предполагает использование стандартных совместимых компонентов (он известен так же, как реализационный подход), а другой - обеспечение требуемых характеристик линии. ISO/IEC IS 11801 был одобрен и опубликован в июне 1995 года.

На европейском уровне комитет CENELEC TC115 принял черновой документ ISO 11801 в качестве основы для европейского кабельного стандарта, EN 50173. На самом деле одиннадцать из пятнадцати стран-участниц в JTC1 SC25/WG3 - это европейские страны. Важнейшей особенностью европейского стандарта является то, что все конфликтующие национальные стандарты должны были быть отменены вскоре после его опубликования и заменены на общепринятый стандарт без каких-либо исключений. EN 50173 был одобрен и опубликован в июле 1997 года.

Отметим, однако, что данный стандарт не рассматривает шнуры подключения оконечного оборудования в рабочей зоне (проводку рабочей зоны). Тем не менее он располагает полезными рекомендациями и на этот счет.

Реализационный подход определяет максимальные расстояния и различные варианты кабелей и соединителей. Он специфицирует как экранированные, так и неэкранированные кабели.

Термин "сбалансированный кабель" используется для характеристики различных конструкций кабеля. Он охватывает витые пары или четверки звездной скрутки и экранированные или неэкранированные кабели. Сбалансированный кабель на 100 МГц и многомодовый оптический кабель 62,5/125 являются рекомендуемыми средами передачи в связи с тем, что именно они используются наиболее активно в локальных сетях. 8-контактный модульный разъем и гнездо EN 60603-7, как определено EN 28877 для приложений ISDN, предназначены для использования со сбалансированным кабелем на 100 МГц и 120 МГц. Однако данный стандарт рассматривает только неэкранированные гнездо и разъем. Отраслевой стандарт для экранированной версии этого 8-контактного модульного соединителя еще предстоит разработать, а до тех пор экранированные гнезда и разъемы следует подбирать с осторожностью, в особенности если они приобретаются не у одного поставщика.

Применение двух оптических соединителей (типа ST и SC) зависит от того, новая или старая это инсталляция. Если соединители типа ST уже установлены, то их можно продолжать использовать. Однако в новых инсталляциях допускается применение только соединителей типа SC.

Реализационный подход определяет максимальные расстояния исходя из статистического анализа планировки зданий; для горизонтальной проводки это расстояние составляет 90 метров. Кабели в рабочей зоне, шнуры переключений и кабели к оборудованию не могут быть длиннее 10 метров. Следовательно, общее расстояние от этажного распределителя до оконечного оборудования не должно превышать 100 метров. Дополнительное требование состоит в том, что длина шнура переключений может быть не более 5 метров.

ПОДХОД С ОБЕСПЕЧЕНИЕМ ТРЕБУЕМЫХ ХАРАКТЕРИСТИК ЛИНИИ

Подход с обеспечением требуемых характеристик линии предусматривает возможность заказных решений, не охватываемых компонентным подходом. Данный подход может также служить в качестве основы для проверочного тестирования установленной проводки, а также для квалификационного тестирования существующей проводки на предмет ее пригодности для поддержки современных высокоскоростных приложений для локальных сетей.

Данный подход определяет пять классов приложений, а именно:

  • Класс А: линии, специфированные до 100 кГц для голоса и низкоскоростной передачи данных;
  • Класс B: линии, специфицированные до 1 МГц для среднескоростной передачи данных;
  • Класс С: линии, специфицированные до 16 МГц для высокоскоростной передачи данных;
  • Класс D: линии, специфицированные до 100 МГц для сверхскоростной передачи данных;
  • Оптический Класс: линии, использующие оптический кабель для высокоскоростной и сверхскоростной передачи данных; как правило, ширина полосы не рассматривается в качестве ограничителя.
  • Следует отметить, что линии Класса C и D весьма близко соответствуют реализациям Категории 3 и 5, соответственно.

    Ясные и четко определенные стандарты и спецификации вывели на рынок открытые кабельные системы. Появившиеся возможности привлекли новых игроков, которые стали предлагать структурированные кабельные системы и автономные компоненты. С одной стороны, наплыв производителей грозил создать путаницу на рынке, но с другой - благодаря четко определенным критериям знающий заказчик мог теперь выбирать решения, ориентируясь на рабочие характеристики, а не только на марку или цену.

    ЭКСПЛУАТАЦИЯ И ФУНКЦИОНИРОВАНИЕ - СРЕДСТВА КОНТРОЛЯ КАБЕЛЯ

    Как следует из описания эволюции кабельных стандартов и пяти критериев выбора кабельной системы (см. врезку "Критерии выбора высококачественных структурированных кабельных систем"), одними из основных критериев выбора структурированной кабельной системы (Structural Cabling System, SCS) являются ее эксплуатационные и функциональные характеристики. Так как эти критерии влияют в первую очередь на долгосрочную эффективность СКС, мы решили посвятить следующие несколько разделов управлению кабелем.

    Скрытая под полом и в отсеках связи, кабельная инфраструктура слишком долго находилась на втором плане в повестке дня специалистов по телекоммуникациям и ИТ: она воспринималась как нечто существующее само по себе. Но в последние годы число тех, кто осознает последствия такого пренебрежения, стало расти. При отсутствии самых последних записей о кабельной инфраструктуре планирование роста сети может оказаться затруднено, если вообще возможно. А задача реализации любых перемещений, добавлений и изменений в сети рискует стать неоправданно трудоемкой, особенно когда техникам требуется определить, какое соединение куда ведет.

    Но страшнейшим кошмаром для администратора ИТ является авария в сети, останавливающая деятельность всей организации. В такие моменты эффективная система управления кабелем, с помощью которой операторы сети могли бы быстро восстановить рабочий процесс, - это настоящий подарок богов. Даже перед лицом спутанной массы проводов в тесном монтажном отсеке технический персонал, вооруженный точной информацией, может проследить соединения между сетевыми службами и отдельными пользователями, а затем произвести необходимые изменения в сети. Согласно данным LAN Technology, повреждения кабеля повинны примерно в 70% аварий в сетях.

    Корпоративные сети сейчас настолько распространены, что повреждение кабеля может вызвать остановку работы всех отделов. Если сеть простаивает всего лишь один или два часа в год, то величина потерь человеко-часов в масштабах всей корпорации довольно высока. Поэтому любая система, способная сократить время простоя сети за счет быстрой идентификации и изоляции повреждений сети, дает в результате огромную экономию.

    ИНСТРУМЕНТЫ УПРАВЛЕНИЯ ПРОВОДКОЙ

    Сетевая отрасль ответила на этот вызов целой ударной группой программных и аппаратных систем для поддержки и автоматизации функций управления проводкой.

    Управление проводкой предполагает ведение описи занятой и свободной емкости проводки, что позволяет планировать развитие сети организованным образом. При этом ключевая роль принадлежит базе данных всех кабельных ресурсов и подключенного оборудования. При наличии данной информации все добавления и изменения в кабельной сети можно проводить намного эффективнее.

    Систему управления проводкой можно разделить на четыре основные категории: на бумаге, автономное программное обеспечение, матричные коммутаторы и интерактивное управление проводкой с помощью простого протокола управления сетью (SNMP).

    По мере того как достоинства управления проводкой становятся очевиднее, внимание, уделяемое аппаратным решениям - в первую очередь матричной коммутации и интерактивным системам управления кабелем, - растет.

    БУМАГА И КАРАНДАШ

    Принятие той или иной схемы ведения записей на бумаге свидетельствует обычно о том, что администраторы ИТ осознали необходимость управления кабельной системой. Бумажные системы - наиболее простое решение; они почти ничего не стоят и просты в реализации.

    Их недостатки проявляются несколько позже. Такие записи трудно изменять и модифицировать, а без этого они становятся практически бесполезными. Кроме того, очень часто ведение записей останавливается, когда отвечающий за них сотрудник занят неотложными делами или отсутствует. Такие решения устарели и могут рассматриваться разве что в качестве одного из основных побудительных стимулов к внедрению решений с использованием компьютера.

    АВТОНОМНЫЕ ПРОГРАММНЫЕ СИСТЕМЫ

    "Доморощенные" программные системы управления. На этом этапе многие администраторы испытывают соблазн разработать с нуля более сложную систему на основе электронных таблиц или баз данных. Созданная таким образом система имеет, скорее всего, ограниченные возможности генерации отчетов, причем графические средства планирования практически полностью отсутствуют. Но хуже всего то, что такая система может не иметь средств для перекрестной проверки подключений кабелей из конца в конец.

    Программное обеспечение управления проводкой (Cabling Management Software, CMS). Ограниченность доморощенных систем можно преодолеть посредством приобретения специализированного программного пакета: системы управления проводкой на базе САПР или ориентированной на базы данных системы.

    В системах на базе САПР план здания является базисом для всей документации. Эти системы наиболее уместны, когда функции управления кабелем интегрированы с инструментарием планирования помещений. Они могут использоваться для планирования и создания схемы расположения кабелей, а также для подготовки спецификаций на этапах проектирования и реализации проводки. Данный подход применяется в первую очередь консалтинговыми компаниями.

    Программы управления проводкой на основе баз данных проще, быстрее и гибче, чем системы на базе САПР. Кроме того, они без труда интегрируются в другие системы не на базе САПР.

    Все эти специализированные программы управления проводкой значительно упрощают эксплуатацию и диагностику сети, а также планирование и реализацию перемещений, добавлений и изменений. Однако внесение изменений в записи осуществляется вручную, как следствие, база данных может содержать устаревшие сведения. Эта проблема усуглубляется с ростом размера сети.

    МАТРИЧНЫЕ КОММУТАТОРЫ

    Матричные коммутаторы знаменуют первый шаг в направлении автоматизации трудоемких задач администрирования проводки. Матричный коммутатор - это электронный коммутатор, расположенный между сетевым оборудованием типа концентраторов локальной сети и пользовательскими розетками. Коммутатор подключает пользователей к необходимым им сервисам под контролем станции удаленного управления. Это весьма привлекательное решение для небольших территориально-разбросанных узлов. Однако матричный коммутатор не подходит для крупных узлов, так как его емкость ограничена 100 портами. Вообще говоря, для увеличения емкости коммутаторы могут каскадироваться, но это не такое уж дешевое решение. Кроме того, матричные коммутаторы делают сеть весьма уязвимой: выход из строя коммутатора приведет к недоступности всех подключенных к нему портов. Еще хуже то, что коммутаторы не совместимы с Категорией 5.

    ИНТЕРАКТИВНОЕ УПРАВЛЕНИЕ ПРОВОДКОЙ НА БАЗЕ SNMP

    Первая интерактивная система управления проводкой на базе SNMP, PatchView, была разработана 3 года назад компанией RIT Technologies. В отличие от матричных коммутаторов, интерактивная панель переключений совместима с Категорией 5. Все подключения производятся вручную к панели переключений, включающую контрольную монтажную систему и ряд индикаторов - один для каждого разъема панели переключений.

    Контрольная монтажная система предоставляет администратору сети актуальную с точностью до секунды карту физической сети с изображением всех панелей переключений на экране ПК. При выборе конкретной панели переключений программа показывает подключенных к ней пользователей и сервисы.

    Интерактивная система управления кабелем строится вокруг трех компонентов: интеллектуальные панели переключений, сканер и станция управления на ПК. Панели переключений выглядят как традиционные панели переключений с RJ-45, за исключением ряда индикаторов - по одному на каждом порту. Кроме того, встроенная в панель контрольная монтажная система, представляющая собой соединители из плоского кабеля, подключает каждый порт к сканеру, установленному в монтажном шкафу.

    При включении сканер опрашивает каждый порт переключения по очереди, прося подключенные устройства идентифицировать себя с помощью стандартного протокола управления сетью (Standard Network Management Protocol, SNMP). Информация о переключениях, собранная со всех монтажных портов, передается станции управления по локальной сети, где она вводится в базу данных сети на станции управления. При необходимости данные отправляются по модему.

    Станция управления представляет собой ПК на базе Windows с программой управления проводкой. По сути это полная база данных о пользователях и сервисах, подключенных к портам панели переключений; информация представляется графически с любой необходимой степенью детализации.

    Интерактивная система на базе SNMP позволяет централизовать управление сетью. Станция управления проводкой на базе SNMP располагается, как правило, рядом со станцией управления сетью, так что оператор видит всю сеть вплоть до физического уровня.

    На станции управления выбор канала осуществляется посредством запроса к базе данных с указанием имени пользователя, номера комнаты или любого другого поля. Все изменения или добавления в сети могут быть запланированы в виде новой конфигурации сети и сохранены в "связующем" файле.

    Программное обеспечение управления сравнивает текущую конфигурацию с новым связующим файлом, а затем посылает команды об изменении каналов (последовательно) сканеру в монтажном шкафу. Никаких заказов на работы не требуется, так как в монтажном шкафу каждое изменение идентифицируется посредством световых индикаторов, встроенных в порты панели переключений. Процедуру изменения канала техники могут начать на месте с помощью подключаемого пульта управления. Световые индикаторы панели переключений сопровождают оператора во время всех этапов. Например, когда шнур переключений должен быть удален, подлежащие отключению концы отмечаются мерцающим световым индикатором.

    После удаления всех ненужных шнуров переключений сканер подсказывает технику дальнейшую последовательность действий. При подключении нового шнура нужные порты отмечаются светящимися индикаторами. Если разъем вставляется не в тот порт, то индикаторы на обоих концах начинают мерцать.

    По завершении изменений информация на станции управления обновляется автоматически. Это гарантирует, что все изменения будут немедленно и аккуратно записаны.

    Сканер может также использоваться для контроля за замками, вентиляторами и другими устройствами в шкафу из центра управления сетью, таким образом повышая защищенность физической сети.

    За последние несколько лет управление структурированной кабельной проводкой улучшилось кардинальным образом. Сегодня администраторы ИСУ, телекоммуникаций и аппаратуры, а также подрядчики и сервис-провайдеры хотят знать, какие существуют системы для решения стоящих перед ними задач и как они могут использоваться.

    Выбор определяется целым рядом факторов. На сегодняшний день доминирующей тенденцией является обеспечение управления с консоли администратора сети, в особенности в средних и крупных сетях.

    Интерактивное управление проводкой в реальном времени на базе SNMP в PatchView компании RIT представляет собой идеальное решение для крупных узлов и высококритичных приложений. Оно предоставляет все преимущества управления проводкой: эффективное использование кабельных ресурсов, сокращение нагрузки по эксплуатации кабеля и снижение времени простоев сети. Более того, та же самая технология может применяться для повышения защищенности физической сети.

    Picture(1x1)

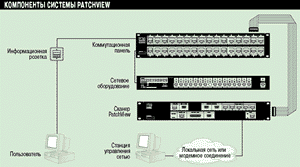

    PatchView в разрезе. Система управления кабелем PatchView состоит из интеллектуальных панелей переключения, сканеров и управляющего ПО для ПК.

    ТЕНДЕНЦИИ НА РЫНКЕ КАБЕЛЕЙ

    С появлением Категории 5 и Класса D (сначала в виде проекта, а затем стандарта) многие компании стали производить эти типы продуктов. Более того, многие из них представили кабельные системы с лучшими характеристиками. В результате участники рынка стали работать в двух направлениях: разработка новых стандартов и предложение аттестационных уровней и критериев де факто.

    Новый параметр, суммарное переходное затухание на ближнем конце (power sum NEXT), - это суммарное влияние переходного затухания трех витых пар, передающих вместе, на четвертую пару. Данный параметр приобрел особое значение в связи с тем, что новые сетевые стандарты предусматривают использование всех четырех пар для передачи.

    Появление новых стандартов вызвано в немалой степени тем, что пока волоконно-оптическая инфраструктура не получила широкого распространения, и главным образом из-за дороговизны оптических компонентов. Это не оставляет иного выбора для высокоскоростных сетей типа ATM и Gigabit Ethernet как использовать медные кабели. Таким образом, предел Категории 5 в 100 МГц становится недостаточным.

    Необходимость поддержки высокоскоростных технологий и существование решений, требования которых превосходят возможности Категории 5, привели к разработке новых определений рабочих характеристик, но эти усилия пока не были поддержаны официальными международными организациями по стандартизации. Такими новыми определениями являются требования Уровня 6 и 7 от ANIXTER, принятые на американском рынке, и проект немецкого стандарта DIN 44312-5 для кабеля из экранированной витой пары на 600 МГц. Требования ANIXTER Уровня 6 определяют минимальное суммарное отношение затухания к перекрестным помехам (Power SUM ACR) в 10 дБ при 155 МГц для 90-метрового отрезка кабеля, а Уровень 7 расширяет эти требования до 200 МГц.

    Что касается новых международных кабельных стандартов, то комитет JTC 1/SC 25/WG 3 (данный комитет отвечает за подготовку международных кабельных стандартов ISO/IEC 11801) провел свое 23-е заседание в Мюнхене 15-17 сентября. На заседании был принят ряд решений относительно новых международных кабельных стандартов. Ниже, основываясь на информации лаборатории Delta (Дания), мы приводим краткую выдержку из этих решений.

    "Комитет собирается разработать два новых класса кабеля: Категория 6/Класс Е, определенный до 200 МГц, и Категория 7/Класс F, определенный до 600 МГц. Для обоих классов отношение затухания к переходному затуханию для канала на наибольшей специфицированной частоте будет положительным.

    Предполагается, что Класс Е будет определен для неэкранированных и экранированных целиком кабелей с использованием усовершенствованного соединителя RJ-45, соответствующего имеющемуся соединителю для Класса D. Требованиям Класса F удовлетворяет лишь кабель с индивидуально экранированными парами. Применение соединителя RJ-45 ввиду его несоответствия требованиям для Категории 7 не предполагается, поэтому комитет намерен разработать новый стандартизованный соединитель.

    Широко используемый Класс D сохраняется: он будет служить для приложений, находящихся пока в стадии разработки. Новые классы планируется подготовить к следующему изданию ISO/IEC 11801, причем оно должно быть опубликовано в ближайшие два года. При планировании требовательных архитектур локальных сетей комитеты по приложениям могут использовать новую информацию".

    Delta сообщает также, что комитет собирается выпустить второе дополнение к первому изданию стандарта ISO/IEC 11801 для гарантии поддержки ATM в соответствии с существующими требованиями Класса D, а также согласования американских и международных стандартов.

    "Приняв американские значения характеристик канала, международный комитет пошел навстречу пожеланиям о согласовании стандартов. Некоторые отличия в спецификации затухания для кабелей в американских и международных стандартах (менее чем 0,2 дБ) все же остаются. JTC 1/SC 25 отказался ликвидировать эти различия, так как это решение повлияло бы на стандартизацию IEC и CENELEC, но, к счастью, данный вопрос имеет скорее академическое, нежели практическое значение.

    Другая разработка в области кабелей представляет собой два документа EIA/TIA TSB. Эти два TSB дают новые определения кабельной топологии.

    EIA/TIA TSB-75 дает определение для открытого помещения - зонной проводки (Open Office - Zone Cabling), предлагая решение для открытых помещений (обстановка Open Space и т. п.). TSB определяет две дополнительные опции для горизонтальной проводки.

    Многопользовательская розетка предоставляет гибкий сервис нескольким пользователям с применением более длинных шнуров переключений для рабочей зоны. Согласно этому документу максимальная длина кабеля в рабочей зоне вычисляется по формуле С=(102-H)/1,2, где С - максимальная длина кабеля в рабочей зоне, а H - протяженность горизонтального кабеля.

    Точка консолидации позволяет переходить от постоянной горизонтальной к более гибкой проводке открытого помещения. Она используется в случаях, когда изменения осуществляются нечасто.

    EIA/TIA TSB-72 - это новое определение для централизованной оптической проводки, описывающее трассы кабеля протяженностью до 305 метров из конца в конец к центральной аппаратной всего здания.

    Еще одна тенденция на рынке кабелей - огромный рост спроса на решения по управлению проводкой. Как было описано выше, рынок предлагает несколько решений в этой области. Наибольшим спросом среди них пользуются интерактивные решения.


    Ави Коварский - региональный менеджер по маркетингу компании RIT Technologies в странах СНГ и Великобритании. С ним можно связаться по телефону: 972-3-6455732, или адресу: kovar@rit.co.il. Ницан Кафиф - менеджер по технической поддержке компании RIT Technologies. С ним можно связаться по телефону: 972-3-6455151, или адресу: nitzan@rit.co.il.

    ТАБЛИЦА - ПРОТЯЖЕННОСТЬ КАНАЛА ДЛЯ РАЗЛИЧНЫХ ТИПОВ КАБЕЛЕЙ СОГЛАСНО ISO/IEC 11801

    Тип кабеля Класс А Класс В Класс С Класс D Оптика
    Категория 3 2 км 200 м 100 м (1)

    Категория 4 3 км 260 м 150 м (3)

    Категория 5 3 км 260 м 160 м (3) 100 м (1)
    Кабель 150 Ом 3 км 400 м 250 м (3) 150 м (3)
    Многомодовый оптический кабель 2 км
    Одномодовый оптический кабель 3 км (2)
    Примечания.
    1. Трасса в 100 м может состоять из горизонтального кабеля длиной 90 м и шнуров переключения длиной 10 м.
    2. Данное расстояние не является ограничением среды передачи.
    3. Для расстояния свыше 100 м ограничение на длину кабеля определяется соответствующим стандартом локальной сети.

    СОБЛЮДАЙТЕ ТРЕБОВАНИЯ КАТЕГОРИИ 5!

    Критерии выбора высококачественных структурированных кабельных систем

    Минимально приемлемое решение в качестве СКС - Категория 5. Все новые инсталляции, вне зависимости от размера и сложности, должны отвечать минимальным требованиям Категории 5. Данная врезка описывает технические критерии выбора между различными решениями в рамках Категории 5. Ниже мы даем список технических аспектов, принимаемых во внимание при выборе СКС:

  • соответствие всей системы требованиям Категории 5;
  • отношение затухания к переходному затуханию;
  • гарантия;
  • новизна и гибкость;
  • эксплуатационные и функциональные характеристики.
  • Соблюдение вышеперечисленных пунктов гарантирует высокое качество выбранной кабельной системы.

    Соответствие всей системы требованиям Категории 5

    Полная кабельная система для локальной сети или сети связи состоит из трех базовых элементов:

    1. панели переключений (обычно они устанавливаются в коммуникационные шкафы);
    2. горизонтальный кабель (для подключения розеток в рабочей зоне к коммуникационным шкафам);
    3. розетка связи (соединитель RJ-45 для подключения оборудования пользователей).

    Эти три элемента описываются термином "канал" в соответствии с определением стандарта.

    Необходимо убедиться, что кабельная система поставляется одним поставщиком и протестирована на совместимость с Категорией 5 независимыми лабораториями. Проверка такой системы должна включать тестирование каналов и определение NEXT и затухания.

    Отношение затухания к переходному затуханию

    Результаты тестирования канала считаются наиболее важной характеристикой СКС. При этом основное значение придается двум величинам:

  • затухание характеризует уменьшение сигнала вдоль линии передачи;
  • переходное затухание на ближнем конце характеризует влияние сигнала одной пары на сигнал другой в четырехпарном кабеле Категории 5.
  • Отрасль нашла способ свести эти две измеряемые величины в один превосходный критерий - отношение затухания к переходному затуханию (Attenuation to Crosstalk Ratio). ACR соответствует отношению сигнал/шум (хорошо известный параметр в области связи). Простые математические выкладки показывают, что

    отношение сигнал/шум = ACR (дБ) = NEXT (дБ) - Затухание (дБ).

    При выборе СКС пользователь должен внимательно изучить показатели ACR предлагаемой системы и убедиться в том, что они имеют достаточный по сравнению с минимальными требованиями Категории 5 запас. (Чем выше ACR, тем лучше.)

    Гарантия

    В отличие от сетевого активного оборудования инвестиции в инфраструктуру рассматриваются как долгосрочные. Следовательно, пользователь должен требовать долгосрочную гарантию на кабельную систему.

    Наилучший способ воплотить этот критерий в жизнь состоит в приобретении кабельной системы у одного поставщика со стандартной 15-летней гарантией на установленную СКС.

    Поставщики высококачественных систем обычно предлагают 15-летнюю гарантию на них, причем все инсталляторы должны получить у поставщика сертификат с разрешением на установку данного продукта.

    Новизна и гибкость

    Несмотря на то что это цельная система, некоторые поставщики предлагают дополнительные продукты. Такие продукты позволяют получить более подходящее решение для конкретного приложения. Панели переключений со встроенными в них переключающими коммутаторами, самые разнообразные панели с самым разным числом портов в ряду, широкий выбор розеток связи и множество разновидностей UTP и STP - вот те продукты, с помощью которых пользователь может извлечь дополнительную выгоду из СКС.

    Эксплуатационные и функциональные характеристики

    Одним из наиболее важных аспектов СКС является удобство эксплуатации и управления. К сожалению, многие поставщики зачастую не уделяют серьезного внимания этой стороне дела. И зря, поскольку свыше 70% сбоев сети связано, как известно, с кабелем.

    Пренебрежение этим аспектом объясняется тем, что у многих поставщиков кабелей нет надлежащей системы управления проводкой для поддержки своих решений СКС. Важность этого аспекта связана с насущной потребностью в эффективном управлении кабельной системой в целях обеспечения надлежащего функционирования сети. Наиболее предпочтительным решением является здесь интерактивная система управления проводкой в реальном времени, как это имеет место в случае большинства систем управления сетью.
